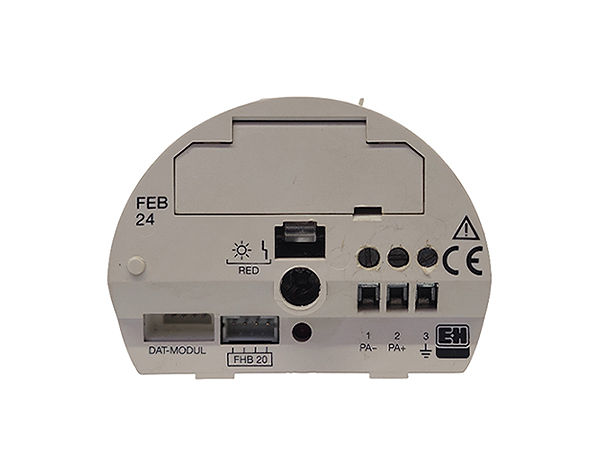

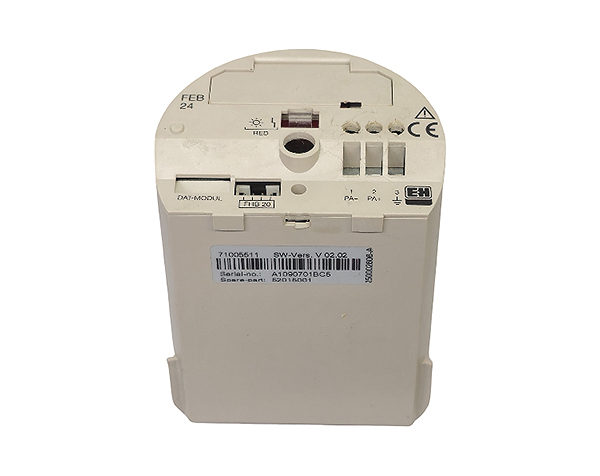

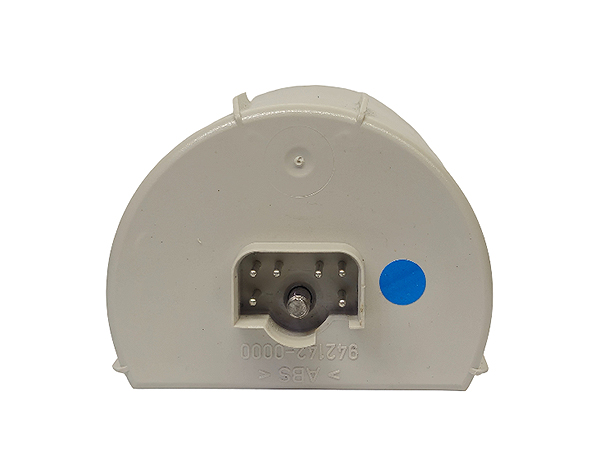

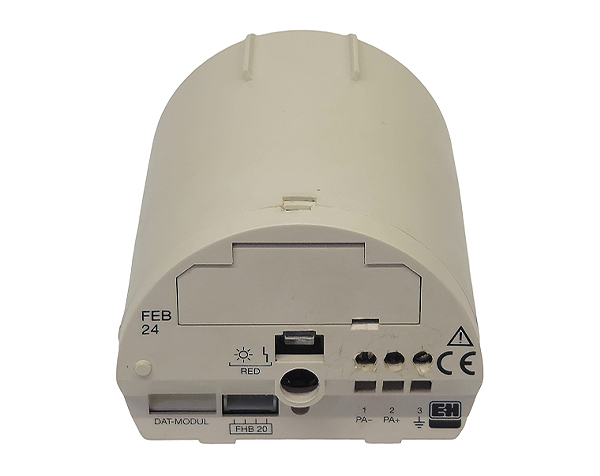

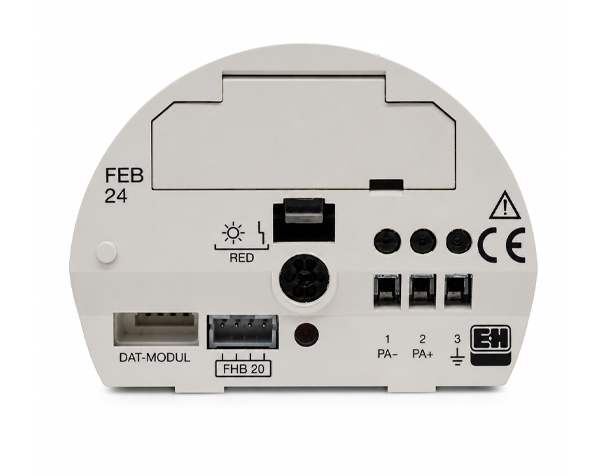

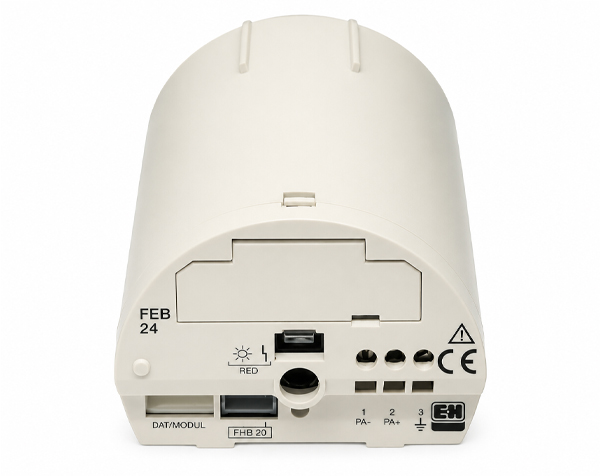

ماژول الکترونیکی FEB 24 شرکت Endress+Hauser از خانواده دستگاه‌های Deltapilot S یک راه‌حل تمام دیجیتال برای اندازه‌گیری سطح سیالات و خمیرها بر اساس فشار هیدرواستاتیک است. این ماژول با پشتیبانی از رابط ارتباطی PROFIBUS-PA، قابلیت ارسال داده‌های آنی و دوسویه با سیستم‌های کنترل فرآیند (PLC, DCS, SCADA) و ابزارهای مهندسی همچون FieldCare یا Commuwin II را فراهم می‌کند .
کاربردها و مزایا
- صنایع شیمیایی و پتروشیمی: اندازه‌گیری سطح مخازن واکنش و ذخیره اسیدها و بازها
- کارخانجات غذایی و دارویی: کنترل سطح مایعات خوراکی، شربت‌ها و فرآورده‌های دارویی
- تصفیه آب و پساب: نظارت پیوسته بر مخازن جمع‌آوری و سیستم‌های ته‌نشینی
- مخازن خورنده و چسبناک: سازگاری با پروب‌های مقاوم در برابر خوردگی
- مناطق قابل انفجار (Ex Zones): گواهینامه‌های IECEx, ATEX, CSA, FM برای Zone 0/1
مزایای کلیدی محصول
- رابط PROFIBUS-PA: عملکرد Slave، نرخ انتقال 31.25 kByte/s، زمان پاسخ ≈20 ms
- دقت بالا: ±0.2% FS (اختیاری ±0.1% با کالیبراسیون دو نقطه‌ای)
- پایداری بلندمدت: ±0.1% FS در ۶ ماه
- حفاظت الکترونیکی: دیود حفاظتی، تخلیه‌گر گازی 230 V، جریان Surge تا 10 kA
- کالیبراسیون انعطاف‌پذیر: Empty/Full (V0H1,V0H2)، Dry Calibration، اصلاح چگالی (V3H2)، صفر آفست (V3H3)، Linearisation تا 11 نقطه
- نمایش و تنظیم محلی: ماژول نمایشگر FHB 20 با LCD و ۴ کلید
- نصب آسان: هوزینگ آداپتور IP 68 تا فاصله ۳۰ m، چرخش بدنه تا ۲۸۰° برای جهت‌دهی کابل
- مصرف انرژی کم: 10 mA ±1 mA، تغذیه 9…32 V DC (Non-Ex) و 9…24 V DC (Ex)
اصول عملکرد
پروب هیدرواستاتیک (DB 50…DB 53) فشار سیال را به دیافراگم وارد می‌کند. سنسور فشار مقدار phydr را اندازه‌گیری کرده و ماژول FEB 24 آن را به داده‌های دیجیتال PROFIBUS-PA تبدیل می‌کند. بسته‌های داده شامل مقدار اندازه‌گیری‌شده، وضعیت دستگاه، پارامترهای کالیبراسیون و کدهای خطا هستند .
مشخصات فنی
| پارامتر | مقدار / گزینه‌ها |
|---|---|
| بازه اندازه‌گیری | 0…100، 0…400، 0…1200، 0…4000 mbar (اختیاری: منفی تا −900…+10000 mbar) |
| سیگنال خروجی | Digital communication signal PROFIBUS-PA |
| نرخ انتقال | 31.25 kByte/s |
| زمان پاسخ | ≈20 ms (Slave) / 300–600 ms (PLC برای حدود 30 دستگاه) |
| دقت (Linearity) | ±0.2% FS (اختیاری ±0.1% FS) |
| دمای سیال | −10…+100 °C (DB 50/L/S)، −10…+80 °C (DB 51/52/53) |
| دمای محیط | −20…+60 °C (Housing)، تا +85 °C با الکترونیک جداشده |
| ولتاژ تغذیه | 9…32 V DC (Non-Ex)؛ 9…24 V DC (Ex) |
| مصرف جریان | 10 mA ±1 mA |
| حفاظت گذرا | Gas discharge 230 V, surge current up to 10 kA |
| درجه حفاظت | IP 66/NEMA 4X (Housing)، IP 68 (Housing adapter) |
| نمایشگر و ماژول عملیاتی | FHB 20 با LCD چهار رقمی و ۴ دکمه |
| گواهینامه‌ها | IECEx, ATEX II 1/2 G EEx ia IIC T6, CSA, FM برای شرایط انفجاری |
نصب و راه‌اندازی
- محل نصب: همیشه زیر پایین‌ترین نقطه مخزن (DB 50) یا نصب از بالا با محافظ (DB 51/52/53)
- اتصالات مکانیکی: عدم نصب در مسیر جریان مستقیم و ناحیه‌ی تلاطم
- اتصالات الکتریکی: کابل دو سیمه شیلددار طبق استاندارد FISCO (ℓ-res 15–150 Ω/km, C 80–200 nF/km)
- پوشش و جهت‌دهی کابل: چرخش بدنه تا ۲۸۰°، آب‌بندی با گریس سیلیکونی، هوزینگ آداپتور تا ۳۰ m IP 68
کالیبراسیون و تنظیم پارامترها
- Empty/Full Calibration: تنظیم دو نقطه 4 mA و 20 mA (پارامترهای V0H1, V0H2)
- Dry Calibration: کالیبراسیون تئوریک بدون پروب یا مخزن پر (V3H1)
- Linearisation: تعریف جدول حجم-سطح تا 11 نقطه (V2H2…V2H5)
- Density Correction & Zero Offset: وارد کردن ضریب چگالی (V3H2) و آفست صفر (V3H3)
- تنظیم از راه دور: نرم‌افزار FieldCare/Commuwin II یا HART communicator (Class 2 master)
نکات مهم برای نگهداری و بهبود عملکرد
- کنترل دوره‌ای: هر ۶ ماه بررسی دقت و پایداری طبق DIN 16086
- محافظت EMC: اتصال شیلد به زمین، اجتناب از نویز فرکانس بالا
- محیط‌های خورنده: استفاده از پروب‌های SS 316L یا Hastelloy C
