سنسورهای اولتراسونیک Prosonic FDU 81 و FDU 81 F ابزارهایی برای اندازه‌گیری پیوسته و غیرتماسی سطح مایعات (تا 10 متر) و جامدات (FDU 81 تا 5 متر) هستند که با ترانسمیترهای Prosonic FMU 860/861/862 کار می‌کنند. این سنسورها بر اساس اصل زمان پرواز پالس اولتراسونیک عمل می‌کنند و برای استفاده در مخازن، سیلوها، فلوم‌ها و سرریزها مناسب هستند. ویژگی‌های کلیدی آن‌ها شامل مقاومت در برابر کثیفی، گزینه‌ی گرمایش داخلی برای جلوگیری از یخ‌زدگی، مقاومت در برابر آب و هوا (IP 68) و قابلیت نصب در مناطق خطرناک انفجاری است. آن‌ها دارای فاصله مسدودکننده 0.5 متر هستند و نصب صحیح آن‌ها برای دقت اندازه‌گیری حیاتی است، از جمله پرهیز از تداخل با موانع داخلی و در نظر گرفتن عوامل محیطی مانند دما و گرد و غبار. این سنسورها با اتصالات و کابل‌های متنوعی عرضه می‌شوند و دارای گواهینامههای مختلف حفاظتی هستند. فروشگاه دراک این سنسورها و تجهیزات جانبی مرتبط را ارائه می‌دهد و منبعی برای تهیه این محصولات و کسب اطلاعات بیشتر در مورد آن‌هاست.

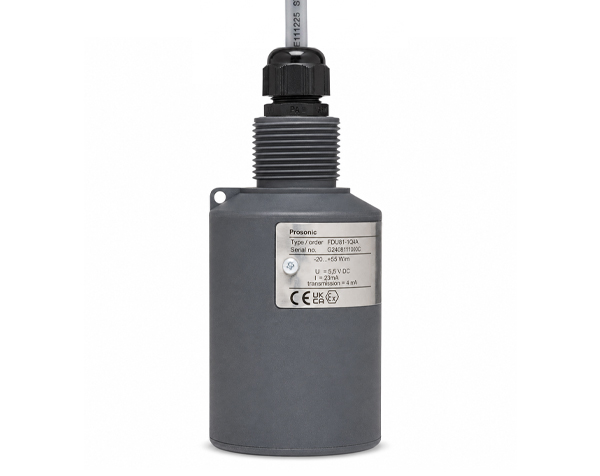

سنسور اولتراسونیک FDU 81 از سری Prosonic FDU برای اندازه‌گیری پیوسته و غیرتماسی سطح و جریان مایعات طراحی شده است. این سنسور با استفاده از تکنولوژی اولتراسونیک و اصل اندازه‌گیری سطح اکوی اولتراسونیک، قادر است تا فاصله دقیق بین سنسور و سطح محصول را محاسبه کند. عملکرد سنسور FDU 81 مبتنی بر ارسال یک پالس اولتراسونیک به سمت سطح محصول است که پس از بازتاب، زمان حرکت صوتی بین ارسال و دریافت، محاسبه شده و به عنوان فاصله استفاده می‌شود.
ویژگی‌های کلیدی:
محدوده اندازه‌گیری: برای مایعات تا 10 متر (32 فوت)
عملکرد در شرایط سخت: مقاوم در برابر کثیفی و رسوبات، دارای گرمایش اختیاری داخلی برای محافظت در برابر یخ‌زدگی
مقاومت در برابر شرایط جوی: دارای مقاومت در برابر آب و هوا و غوطه‌وری ایمن (IP 68)
نصب ساده: دارای طیف وسیعی از روش‌های نصب از جمله فلنج یا رزوه برای نصب هم‌سطح سنسور
مناسب برای محیط‌های خطرناک: مناسب برای استفاده در مناطق خطرناک انفجاری و قابل استفاده برای مایعات تهاجمی مانند قلیا یا اسید
دقت بالا: دقت اندازه‌گیری تحت شرایط فشار اتمسفر عادی و بدون تداخل از پرده‌های پرکننده و اتصالات داخلی
دمای فرآیند: قابلیت عملکرد در دمای 20- درجه سانتیگراد تا 80+ درجه سانتیگراد (بدون گرمایش) و 20- درجه سانتیگراد تا 60+ درجه سانتیگراد (با گرمایش)
مشخصات فنی:
فرکانس کاری: 44 کیلوهرتز (در 23 درجه سانتیگراد)
دمای ذخیره‌سازی: از 40- درجه سانتیگراد تا 80+ درجه سانتیگراد
رطوبت نسبی: 100٪
وزن: 0.6 کیلوگرم
پوشش: PP-GF برای محفظه و رزوه
مقاومت در برابر تداخل الکترومغناطیسی: مطابق با استاندارد EN 61326، کلاس B
پوشش محافظ: گواهینامه ATEX، FM، CSA برای استفاده در مناطق خطرناک
نکات نصب و استفاده:
سنسور FDU 81 باید به طور ایده‌آل در مواقع نصب هم‌سطح با سطح محصول قرار گیرد.
توصیه می‌شود در هنگام نصب، حداقل فاصله مسدودکننده 0.5 متر از دیافراگم سنسور برای اندازه‌گیری صحیح رعایت شود.
برای نصب در مخازن و سیلوها، توصیه می‌شود لبه پایینی سنسور به داخل مخزن بیرون زده و از اتصالات داخلی در منطقه تشخیص جلوگیری شود.
گزینه‌های اضافی:
گرمایش اختیاری: برای جلوگیری از یخ‌زدگی سنسور در شرایط سرد

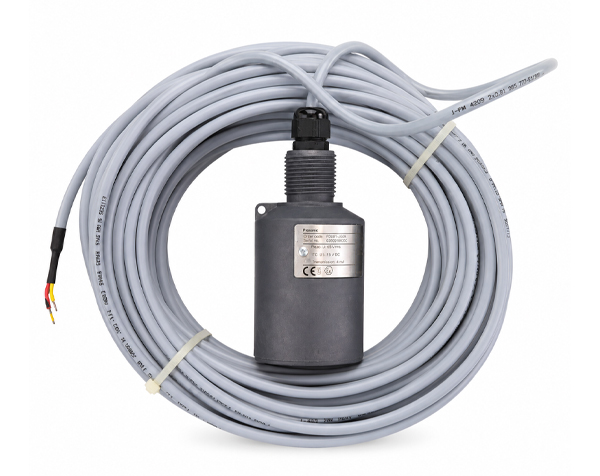

کابل اتصال: عرضه شده به طول 5 متر (اختیاری 30 متر) یا متغیر تا 300 متر برای اتصال به ترانسمیترها
لوازم جانبی: فلنج اسلیپ-آن برای نصب هم‌سطح سنسور، مناسب برای فشارهای مختلف
برای مشاوره در خصوص انتخاب سنسور مناسب و نصب صحیح، می‌توانید با کارشناسان فروشگاه دراک تماس بگیرید. این سنسور برای محیط‌های صنعتی مختلف، از جمله مخازن، سیلوها و فلوم‌ها، ایده‌آل است و می‌تواند نیازهای اندازه‌گیری دقیق شما را پوشش دهد.

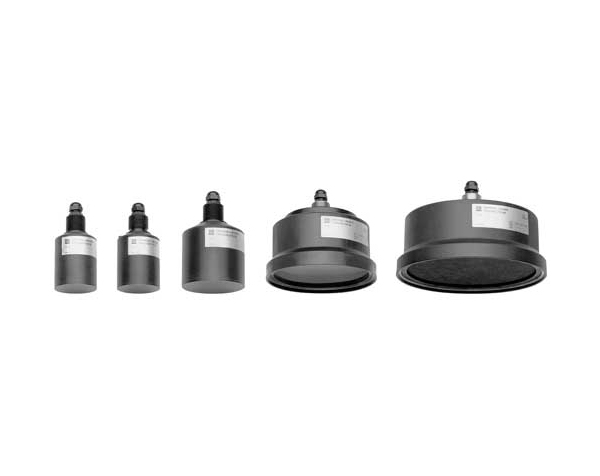

سنسورهای پروسانیک FDU 81 و FDU 81 F چیستند؟ سری سنسورهای پروسانیک FDU شامل مدل‌های FDU 81 و FDU 81 F سنسورهای اولتراسونیک هستند که برای اندازه‌گیری پیوسته و غیرتماسی سطح و جریان استفاده می‌شوند. این سنسورها برای کاربردهای مختلفی از جمله در فلوم‌ها، ویری‌ها، مخازن و سیلوها طراحی شده‌اند. مدل FDU 81 F به‌ویژه برای نصب به‌صورت فلاش (Flush) طراحی شده است. توجه داشته باشید که از ژانویه ۲۰۰۸، سنسورهای FDU 80 تا FDU 86 تنها به‌عنوان قطعات یدکی قابل دسترس هستند.
• این سنسورها قادر به اندازه‌گیری چه نوع موادی هستند؟ این سنسورها می‌توانند سطح یا جریان مایعات خورنده مانند قلیا یا اسید، همچنین جامدات پودری و گرانولی مانند دانه، ذغال‌سنگ، سنگ معدن و شن را اندازه‌گیری کنند. مدل FDU 81 F به‌طور خاص برای مایعات مناسب است.
• محدوده اندازه‌گیری سنسورهای FDU 81 و FDU 81 F چقدر است؟ برای مایعات، هم مدل‌های FDU 81 و FDU 81 F دارای حداکثر محدوده اندازه‌گیری ۱۰ متر (۳۲ فوت) هستند. برای جامدات، مدل FDU 81 دارای حداکثر محدوده ۵ متر (۱۶ فوت) است و مدل FDU 81 F برای اندازه‌گیری جامدات مناسب نیست.
• این سنسورها چگونه کار می‌کنند؟ (اصل اندازه‌گیری) این سنسورها از اصل اندازه‌گیری سطح با استفاده از امواج اولتراسونیک و بر اساس زمان پرواز (Time-of-Flight) استفاده می‌کنند. یک فرستنده در سنسور یک پالس اولتراسونیک به سمت سطح ماده ارسال می‌کند و همان سنسور به‌عنوان میکروفن عمل کرده و پژواک بازگشتی را شناسایی می‌کند. زمان طی‌شده بین ارسال پالس و دریافت پژواک (زمان حرکت صوتی) مستقیماً با فاصله بین سنسور و سطح محصول متناسب است. این فاصله با استفاده از سرعت صوت محاسبه می‌شود.
• ویژگی‌ها و مزایای کلیدی چیست؟ ویژگی‌ها و مزایای کلیدی شامل:
اندازه‌گیری سطح و جریان غیرتماسی و پیوسته
مناسب برای فلوم‌ها، ویری‌ها، مخازن و سیلوها
عدم حساسیت به آلودگی و تجمع مواد
واحد گرمایشی اختیاری برای جلوگیری از یخ‌زدگی سنسور
انواع مختلف اتصالات شامل فلنج یا پیچ، از جمله فلنج فلاش (FAU 80) برای نصب فلاش (به‌طور خاص برای FDU 80 F و FDU 81 F)
مقاوم در برابر شرایط جوی و ایمن در برابر غوطه‌وری (IP 68)
سنسور دمایی داخلی استاندارد
مناسب برای استفاده در مناطق خطرناک انفجاری
• چه تجهیزات دیگری برای یک سیستم اندازه‌گیری کامل نیاز است؟ یک سیستم اندازه‌گیری کامل شامل سنسورهای FDU 81 یا FDU 81 F و یک فرستنده است. فرستنده‌های سازگار شامل Prosonic FMU 860 (یک کانال برای سطح)، FMU 861 (یک کانال برای جریان یا سطح)، یا FMU 862 (دو کانال) می‌باشد.
• مسافت مسدودکننده (Blocking Distance) چیست؟ مسافت مسدودکننده (BD) ناحیه‌ای است که بلافاصله زیر سنسور قرار دارد و پژواک‌ها به دلیل زمان زنگ سنسور قابل شناسایی نیستند. این فاصله حداقل فاصله مورد نیاز بین دیافراگم سنسور و سطح حداکثر برای اندازه‌گیری صحیح است. برای سنسورهای FDU 81 و FDU 81 F، مسافت مسدودکننده ۰.۵ متر (۱.۶ فوت) است.
• شرایط فرآیند و محیط چگونه بر اندازه‌گیری تأثیر می‌گذارند؟ محدوده اندازه‌گیری حداکثر تحت تأثیر تضعیف پالس اولتراسونیک توسط هوا و ویژگی‌های سطح بازتاب‌دهنده محصول قرار دارد. عواملی مانند لایه‌بندی دمایی در هوا، حضور پرده‌های پرکننده، گرد و غبار و نوع سطح (جامدات سخت/نرم، مایعات آرام/متلاطم/فومی) می‌توانند پژواک را تضعیف کنند. نویز پس‌زمینه و نقطه نصب سنسور نیز بر اندازه‌گیری تأثیر می‌گذارد.
• ملاحظات دقت چیست؟ دقت بالا زمانی بدست می‌آید که دمای ثابت و سرعت صوت در مسیر اندازه‌گیری حفظ شود. تغییرات دمایی بزرگ یا تغییر ترکیب گاز باید در برنامه‌ریزی فرستنده در نظر گرفته شود.
• آیا این سنسورها می‌توانند با هیدروکربن‌های آلیفاتی استفاده شوند؟ منابع اعلام کرده‌اند که این سنسورها ممکن است برای اندازه‌گیری هیدروکربن‌های آلیفاتی مناسب نباشند، اما این محدودیت برای مدل‌های FDU 80 F و FDU 81 F اعمال نمی‌شود.
• راهنمایی‌هایی برای نصب در مخازن چیست؟ هنگام نصب در مخازن، لبه پایینی سنسور باید به داخل مخزن برآمده باشد. باید به‌گونه‌ای نصب شود که ناحیه تشخیص از پرده پرکننده یا اتصالات داخلی دور بماند. نصب سنسور در مرکز قیف خروجی توصیه می‌شود تا حتی زمانی که سیلو خالی است، پژواک دریافت شود.
• FDU 81 F (و FDU 80 F) چگونه به‌صورت فلاش نصب می‌شود؟ سنسورهای FDU 80 F و FDU 81 F برای نصب به‌صورت فلاش با استفاده از فلنج پوششی FAU 80 طراحی شده‌اند. این فلنج‌ها از پلی‌پروپیلن (PPs) برای فشارهای حداکثر تا ۱.۵ بار اتمسفری یا از جنس 1.4435/1.4404 (AISI 304) برای فشارهای بالاتر ساخته شده‌اند.
