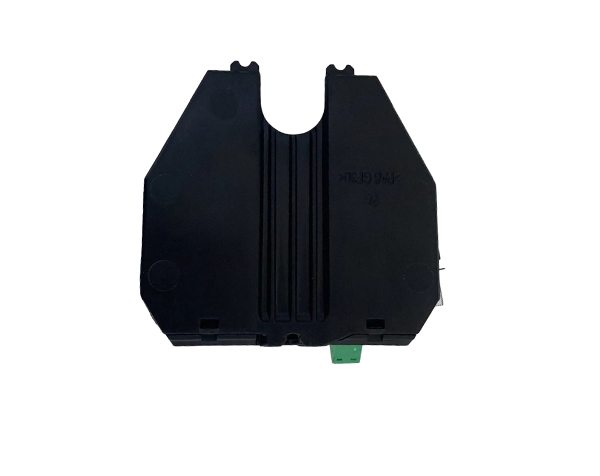

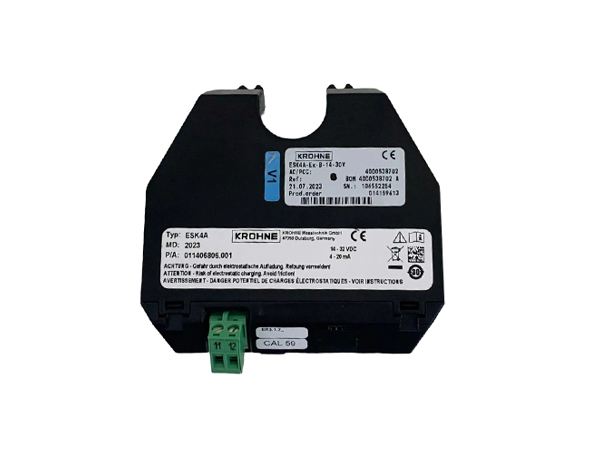

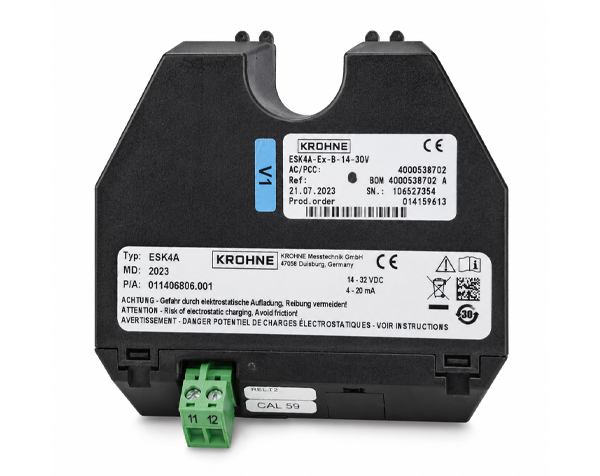

ماژول الکترونیکی / ESK4A

ماژول KROHNE ESK4A یکی از مهم‌ترین تجهیزات جانبی فلومترهای سطح متغیر H250 M40 محسوب می‌شود که وظیفه تبدیل اطلاعات اندازه‌گیری جریان به سیگنال استاندارد 4 تا 20 میلی‌آمپر را بر عهده دارد. این ماژول توسط شرکت آلمانی KROHNE طراحی شده و علاوه بر انتقال دقیق سیگنال آنالوگ، از پروتکل ارتباطی HART® نیز پشتیبانی می‌کند تا امکان تبادل اطلاعات، تنظیمات و عیب‌یابی تجهیزات از طریق سیستم‌های کنترل و اتوماسیون صنعتی فراهم شود. استفاده از ESK4A موجب افزایش دقت انتقال داده‌ها، بهبود قابلیت مانیتورینگ و کاهش هزینه‌های نگهداری در صنایع مختلف می‌شود.

فلومتر H250 M40 یکی از شناخته‌شده‌ترین فلومترهای سطح متغیر در صنایع فرآیندی است و با نصب ماژول ESK4A می‌تواند علاوه بر نمایش محلی دبی، اطلاعات اندازه‌گیری را به‌صورت پیوسته به سیستم‌های PLC، DCS و SCADA ارسال کند. این ویژگی باعث شده است که این مجموعه در صنایع نفت و گاز، پتروشیمی، پالایشگاه‌ها، صنایع شیمیایی، نیروگاه‌ها، صنایع غذایی، دارویی، آب و فاضلاب و بسیاری از فرآیندهای صنعتی مورد استفاده قرار گیرد.

اساس عملکرد ESK4A بر پایه تشخیص موقعیت شناور (Float) در داخل فلومتر است. این ماژول با استفاده از سنسورهای مغناطیسی داخلی، تغییرات موقعیت شناور را بدون تماس مکانیکی تشخیص داده و آن را به سیگنال استاندارد 4…20 mA تبدیل می‌کند. به دلیل حذف قطعات مکانیکی سایشی، عملکرد سیستم در طولانی‌مدت بسیار پایدار بوده و نیاز به تعمیرات دوره‌ای به حداقل می‌رسد. همچنین انتقال دوطرفه اطلاعات از طریق HART® Version 7.4 امکان پیکربندی، کالیبراسیون، مانیتورینگ و بررسی وضعیت تجهیز را بدون نیاز به توقف فرآیند فراهم می‌کند.

یکی از مهم‌ترین مزایای KROHNE ESK4A، دقت بالا و پایداری طولانی‌مدت سیگنال خروجی است. این ماژول سیگنال جریان 4 تا 20 میلی‌آمپر را با دقت بالا تولید کرده و از جداسازی کامل Galvanic Isolation بهره می‌برد. این جداسازی الکتریکی از ایجاد حلقه‌های زمین (Ground Loop)، نویزهای الکتریکی و تداخلات ناشی از تجهیزات مجاور جلوگیری کرده و موجب انتقال مطمئن اطلاعات در محیط‌های صنعتی می‌شود. ولتاژ تغذیه دستگاه در محدوده 14 تا 32 ولت DC قرار دارد و در نسخه‌های ایمن ذاتی (Intrinsic Safety) نیز امکان استفاده تا 30 ولت DC وجود دارد.

پشتیبانی از استانداردهای بین‌المللی NAMUR NE21، NAMUR NE43 و NAMUR NE107 از دیگر ویژگی‌های مهم این تجهیز است. مطابق استاندارد NE43، در صورت بروز خطا یا قطع سیگنال، خروجی جریان به مقادیر مشخصی کمتر از 3.6 میلی‌آمپر یا بیشتر از 21 میلی‌آمپر تغییر می‌کند تا سیستم کنترل بتواند به‌سرعت شرایط غیرعادی را تشخیص دهد. همچنین استاندارد NE107 امکانات پیشرفته‌ای برای اعلام وضعیت تجهیز، هشدارهای نگهداری، تشخیص خرابی و اطلاع‌رسانی درباره شرایط عملکرد فراهم می‌کند.

ماژول ESK4A به‌صورت مداوم وضعیت داخلی خود را نیز پایش می‌کند. کنترل سلامت حافظه‌های FRAM و FLASH، بررسی عملکرد سنسورهای مغناطیسی، نظارت بر ولتاژهای مرجع داخلی و کنترل دمای سنسورها بخشی از فرآیند خودعیب‌یابی این تجهیز است. در صورت بروز هرگونه اختلال، سیستم می‌تواند خطاهایی مانند گیر کردن شناور (Blocked Float)، اختلال در میدان مغناطیسی، اشباع خروجی جریان یا خطاهای حافظه را تشخیص داده و از طریق تغییر سیگنال خروجی یا پیام‌های HART به اپراتور اطلاع دهد. این قابلیت باعث کاهش زمان توقف خطوط تولید و افزایش قابلیت اطمینان سیستم می‌شود.

از نظر توسعه‌پذیری، KROHNE ESK4A قابلیت ترکیب با ماژول‌های جانبی مختلف را دارد. ماژول ESK4-T امکانات نمایشگر LCD، ورودی و خروجی‌های دیجیتال و شمارنده جریان را فراهم می‌کند، در حالی که ESK4-FF برای ارتباط با Foundation Fieldbus و ESK4-PA برای شبکه PROFIBUS PA طراحی شده‌اند. این انعطاف‌پذیری باعث می‌شود کاربران بتوانند متناسب با نیاز پروژه، امکانات ارتباطی و کنترلی سیستم را توسعه دهند.

نصب و راه‌اندازی ESK4A بسیار ساده است و مستقیماً در قسمت نمایشگر M40 فلومتر نصب می‌شود. پس از نصب، نیازی به کالیبراسیون مجدد فلومتر وجود ندارد و تنها با اتصال منبع تغذیه و راه‌اندازی حلقه جریان، تجهیز آماده بهره‌برداری خواهد بود. برای بررسی عملکرد حلقه جریان نیز حالت Loop Check Mode در نظر گرفته شده است. در این حالت با نگه داشتن کلید داخلی به مدت بیش از شش ثانیه، خروجی روی 4 میلی‌آمپر ثابت می‌شود و با فشردن مجدد کلید می‌توان بین 4 و 20 میلی‌آمپر جابه‌جا شد تا صحت عملکرد حلقه کنترل بررسی شود.

از نظر مقاومت محیطی، این ماژول دارای درجه حفاظت IP66/IP68 بوده و برای استفاده در شرایط سخت صنعتی، محیط‌های مرطوب، گردوغبار، فضای باز و مناطق دارای شست‌وشوی مداوم مناسب است. همچنین نسخه‌های ضدانفجار آن دارای تأییدیه ATEX برای استفاده در محیط‌های مستعد انفجار هستند و با الزامات CE و EMC Directive نیز مطابقت دارند. کاربردهای KROHNE ESK4A بسیار گسترده است. در صنایع نفت، گاز و پتروشیمی برای اندازه‌گیری دقیق جریان مایعات و گازها، در صنایع غذایی و دارویی برای کنترل فرآیندهای بهداشتی، در نیروگاه‌ها برای پایش مدارهای خنک‌کننده و بخار، در صنایع آب و فاضلاب برای کنترل خطوط انتقال و همچنین در بسیاری از فرآیندهای شیمیایی و صنعتی به‌عنوان یک ماژول انتقال سیگنال دقیق مورد استفاده قرار می‌گیرد.

یکی از نکات مهم هنگام خرید ماژول ESK4A، اطمینان از اصالت کالا است. نمونه‌های غیراصل یا تولیدکنندگان متفرقه ممکن است از نظر ظاهر مشابه نسخه اصلی باشند، اما معمولاً از نظر کیفیت قطعات الکترونیکی، دقت تبدیل سیگنال، پایداری عملکرد، مقاومت در برابر نویز و طول عمر تفاوت قابل توجهی با نسخه اورجینال KROHNE آلمان دارند. استفاده از نسخه اصلی باعث افزایش قابلیت اطمینان سیستم، کاهش هزینه‌های تعمیرات و حفظ دقت اندازه‌گیری در طول سال‌های بهره‌برداری خواهد شد.

فروشگاه دراک به‌عنوان یکی از تأمین‌کنندگان تخصصی تجهیزات ابزار دقیق، برق صنعتی و اتوماسیون، ماژول خروجی جریان KROHNE ESK4A و سایر تجهیزات فلومتر H250 M40 را همراه با ضمانت اصالت کالا، مشاوره تخصصی و پشتیبانی فنی ارائه می‌دهد. کارشناسان این مجموعه آماده ارائه مشاوره در انتخاب مدل مناسب، بررسی شرایط فرآیندی، ارائه راهکارهای جایگزین و تأمین تجهیزات اصلی برند KROHNE هستند. همچنین در صورت موجود بودن کالا، امکان ارسال تجهیزات به سراسر کشور فراهم بوده و فروشگاه دراک با فعالیت در بازار لاله‌زار تهران خدمات تأمین تجهیزات ابزار دقیق برای صنایع مختلف را ارائه می‌کند.

در مجموع، KROHNE ESK4A یک ماژول هوشمند و قابل اعتماد برای فلومتر H250 M40 است که با ارائه خروجی استاندارد 4 تا 20 میلی‌آمپر، پشتیبانی از HART®، قابلیت عیب‌یابی پیشرفته، جداسازی گالوانیکی، توسعه‌پذیری بالا و مقاومت در شرایط سخت صنعتی، یکی از بهترین گزینه‌ها برای ارتقای سیستم‌های اندازه‌گیری جریان و اتوماسیون فرآیند به شمار می‌آید.
