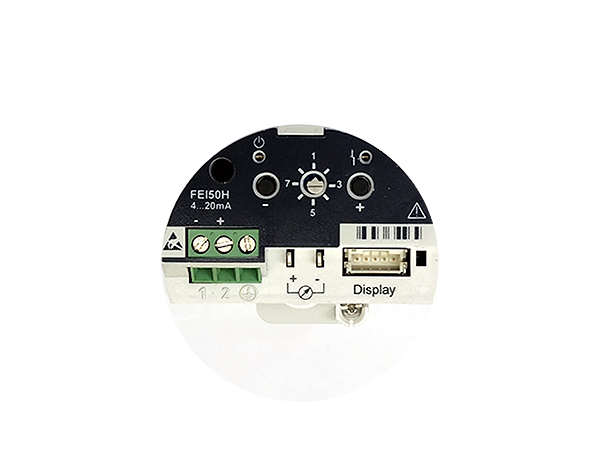

برد الکترونیکی / FEI50H

FEI50H یک برد الکترونیکی دو سیمه است که برای استفاده با ترانسمیترهای سطح خازنی Liquicap M FMI51 و FMI52 شرکت اندرس هاوزر طراحی شده است. این دستگاه تغییرات خازنی اندازه گیری شده توسط پروب را به یک سیگنال آنالوگ 4 تا 20 میلی آمپر با پروتکل HART® (نسخه 5.0) برای اندازه گیری پیوسته سطح مایعات تبدیل می کند. این امکان نظارت دقیق و قابل اعتماد بر سطح را در طیف گسترده ای از کاربردها فراهم می کند.

ویژگی ها و مزایای کلیدی:

• ارتباط HART®: امکان ارتباط دیجیتال را فراهم می کند که امکان نظارت از راه دور، پیکربندی و تشخیص عیوب از طریق دستگاه های دستی HART (مانند DXR375/475) و نرم افزار (مانند FieldCare) را فراهم می کند. این امر راه اندازی آسان، ثبت داده ها و نگهداری پیشگیرانه را تسهیل می کند.
• خروجی آنالوگ 4 تا 20 میلی آمپر: سیگنال استاندارد صنعتی را برای ادغام یکپارچه با سیستم های کنترل مختلف و PLC ها فراهم می کند.
• خطی سازی: دارای یک تابع خطی سازی داخلی برای تبدیل ظرفیت اندازه گیری شده به واحدهای مورد نظر (طول یا حجم) است. جداول از پیش برنامه ریزی شده برای اشکال مخزن رایج (استوانه ای افقی و کروی) گنجانده شده است، با قابلیت وارد کردن جداول سفارشی با حداکثر 32 جفت مقدار.
• تشخیص خطا: شامل یک سیستم جامع تشخیص خطا است. خطاها با یک LED قرمز روی دستگاه، نمادهای خطا/متن ساده روی نمایشگر اختیاری، سیگنال خروجی 22 میلی آمپر (مطابق با NAMUR NE43) و پیام های خطای دیجیتال از طریق رابط HART نشان داده می شوند.
• طراحی مقاوم: دارای مدارهای محافظتی یکپارچه در برابر قطبیت معکوس، تداخل فرکانس بالا و پیک های بیش از حد ولتاژ است.
• دامنه عملیاتی گسترده: با طیف وسیعی از دماها و فشارهای فرآیند سازگار است (حدود خاص بسته به نوع پروب و محفظه).
• نصب آسان: از طریق ترمینال های پیچ به پروب متصل می شود، با یک کانکتور M12 اختیاری برای اتصال ساده خط سیگنال.
• کاربردهای متنوع: برای استفاده در صنایع و کاربردهای مختلف، از جمله مواردی که نیاز به ایمنی عملکرد تا SIL2 (مطابق با IEC 61508) دارند، مناسب است. با محیط هایی که دارای رسانایی 100 میکرو زیمنس بر سانتی متر و بالاتر هستند سازگار است.

مشخصات فنی:

• سیگنال خروجی: 3.8 تا 20.5 میلی آمپر با پروتکل HART® (نسخه 5.0)
• ولتاژ تغذیه: 12.0 تا 36 ولت DC (مناطق غیر خطرناک)، 12.0 تا 30 ولت DC (مناطق خطرناک EEx ia)، 14.4 تا 30 ولت DC (مناطق خطرناک EEx d)
• مصرف برق: حداقل 40 میلی وات، حداکثر 800 میلی وات
• مصرف جریان: 3.8 تا 22 میلی آمپر (کارکرد عادی)، 4 میلی آمپر (چندگانه HART)، 22 میلی آمپر (آلارم)
• رزولوشن: 11 بیت/2048 مرحله، 8 میکرو آمپر (خروجی آنالوگ)
• رفتار روشن شدن: 14 ثانیه برای رسیدن به مقدار اندازه گیری شده پایدار. از حالت ایمن (22 میلی آمپر) شروع می شود.
• زمان واکنش مقدار اندازه گیری شده: t1 ≤ 0.3 ثانیه (کارکرد عادی)، t1 ≤ 0.5 ثانیه (کارکرد SIL)
• زمان ادغام: 1 ثانیه (تنظیم کارخانه)، قابل تنظیم از 0 تا 60 ثانیه.

توضیحات تکمیلی:

• برد الکترونیکی FEI50H به عنوان یک رابط بین پروب سطح خازنی و سیستم های کنترل عمل می کند.
• پروتکل HART® امکان انتقال داده های دیجیتال مانند اطلاعات تشخیصی، پیکربندی و پارامترهای دستگاه را فراهم می کند که برای نظارت و نگهداری پیشگیرانه بسیار مفید است.
• قابلیت خطی سازی این دستگاه به کاربران امکان می دهد تا خروجی دستگاه را به واحدهای فیزیکی مانند متر یا لیتر تبدیل کنند.
• سیستم تشخیص خطاهای جامع این دستگاه به کاربران امکان می دهد تا به سرعت مشکلات احتمالی را شناسایی و برطرف کنند.
• این دستگاه برای استفاده در محیط های صنعتی سخت و خشن طراحی شده است و دارای مدارهای محافظتی قوی برای اطمینان از عملکرد پایدار و طولانی مدت می باشد.
• FEI50H با طیف گسترده ای از پروب های سطح خازنی Liquicap M سازگار است و می تواند در صنایع مختلف مانند نفت و گاز، پتروشیمی، صنایع غذایی و دارویی مورد استفاده قرار گیرد.
