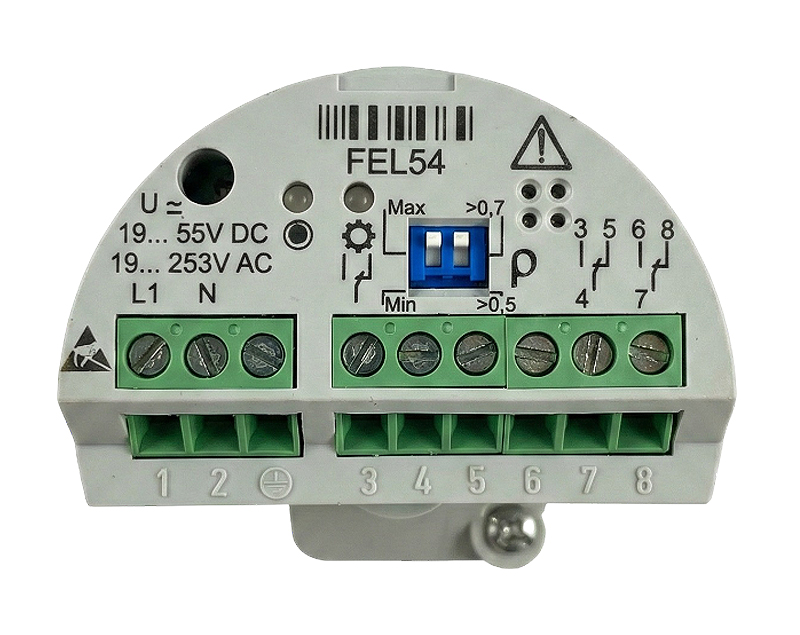

برد الکترونیکی FEL54 – تضمین ایمنی و حفاظت از تجهیزات در سیستمهای اندازهگیری سطح Liquiphant M/S
برد الکترونیکی FEL54 بهعنوان بخشی کلیدی از سیستم اندازهگیری سطح Liquiphant M/S، یک راهحل تخصصی برای کاربردهای ایمنی در صنایع مختلف ارائه میدهد. این برد بهطور خاص برای حفاظت از تجهیزات در برابر خطاهای ناشی از کاهش سطح مایعات طراحی شده است و با رعایت استانداردهای ایمنی عملکردی (SIL2)، عملکردی دقیق و قابلاطمینان در محیطهای صنعتی تضمین میکند. برد الکترونیکی FEL54، قلب تپنده سیستم اندازهگیری سطح Liquiphant M/S، به عنوان یک نگهبان بیوقفه از تجهیزات شما عمل میکند. این برد با طراحی هوشمندانه و قابلیت اطمینان بالا، از بروز مشکلات جدی مانند خشککاری پمپها و آسیب به تجهیزات حساس جلوگیری میکند. با استفاده از FEL54، میتوانید با خیالی آسوده به فرآیند تولید خود ادامه دهید، زیرا این برد با سرعت و دقت بسیار بالا، سطح مایعات را کنترل کرده و در صورت بروز هرگونه مشکل، به سرعت هشدار میدهد.
کاربردها
برد الکترونیکی FEL54 بهعنوان بخشی از سیستمهای ایمنی، در سناریوهای زیر کاربرد دارد:
- حفاظت در برابر خشکی (Dry Running Protection): جلوگیری از آسیب به پمپها و تجهیزات در صورت کاهش یا نبود مایعات.
- تشخیص سطح حداقل: فعالسازی هشدارها و اقدامات ایمنی در صورت رسیدن سطح مایع به حد بحرانی.
- کاربردهای ایمنی SIL2: یکپارچه با سیستمهای کنترل فرآیند برای تضمین عملکرد ایمن.
ویژگیها
برد الکترونیکی FEL54 با طراحی پیشرفته، ویژگیهای زیر را ارائه میدهد:
- سازگاری با SIL2
- پشتیبانی از سیستمهای ایمنی تا سطح SIL2 مطابق با استاندارد IEC 61508/IEC 61511-1.
- مناسب برای سیستمهای ایمنی مینیمم و حفاظت از تجهیزات حساس.
- پایداری در شرایط سخت
- مقاوم در برابر لرزشهای محیطی.
- نظارت پیشرفته بر خوردگی سنسور.
- عدم نیاز به کالیبراسیون
- قابلیت استفاده مستقیم بدون نیاز به تنظیمات پیچیده اولیه.
- واکنش سریع به شرایط غیرعادی
- زمان پاسخدهی کمتر از 1.4 ثانیه.
- فعالسازی هشدارها در شرایط کاهش سطح یا خرابی سیستم.
- حفاظت از رلهها
- رلههایی با مقاومت در برابر جریان و ولتاژ بالا:
- ولتاژ AC: حداکثر 253 ولت
- ولتاژ DC: حداکثر 30 ولت
- رلههایی با مقاومت در برابر جریان و ولتاژ بالا:
مزایا
- عملکرد مطمئن و دقیق:
- نظارت مستمر و دقیق بر سطح مایعات.
- تشخیص خطاهای سیستمی با استفاده از LED هشدار.
- سهولت در نصب و نگهداری:
- نیاز به تنظیمات حداقل برای راهاندازی.
- امکان اجرای آزمونهای دورهای برای اطمینان از صحت عملکرد.
- یکپارچگی با سیستمهای صنعتی:
- قابلیت اتصال به سیستمهای کنترل فرآیند و یکپارچهسازی با سیستمهای مدیریت ایمنی.
- هزینههای پایین بهرهبرداری:
- کاهش نیاز به تعمیرات مکرر و افزایش عمر مفید سیستم.
ساختار عملکردی
برد الکترونیکی FEL54 بهعنوان یک واحد الکترونیکی، عملکرد زیر را ارائه میدهد:
- نظارت بر تغییرات سطح مایعات.
- ارسال سیگنالهای هشدار در صورت بروز خطا یا کاهش سطح.
- پردازش دادهها و انتقال آنها به سیستمهای کنترلی.
این برد با یک چراغ LED قرمز وضعیت عملکردی خود را نمایش میدهد:
- چراغ ثابت: کاهش سطح مایع.
- چراغ چشمکزن: خرابی سیستم یا خوردگی در سنسور.
آزمونها و نگهداری
برای حفظ عملکرد بهینه برد الکترونیکی FEL54، انجام آزمونهای دورهای ضروری است:
- آزمون پاسخدهی: شبیهسازی کاهش سطح و بررسی عملکرد رلهها.
- بازبینی تنظیمات: اطمینان از قرارگیری کلید چگالی در وضعیت مناسب (MIN برای ایمنی SIL).
- بررسی سلامت رلهها: استفاده از مولتیمتر برای اطمینان از عملکرد صحیح.
نتیجهگیری
برد الکترونیکی FEL54 یک راهحل پیشرفته برای کاربردهای ایمنی است که با ارائه ویژگیهایی مانند دقت بالا، سرعت پاسخدهی، و سازگاری با استانداردهای ایمنی، به یکی از اجزای کلیدی سیستمهای صنعتی تبدیل شده است. این برد با کاهش خطرات، افزایش ایمنی و کاهش هزینههای عملیاتی، انتخابی ایدهآل برای صنایع حساس محسوب میشود.
