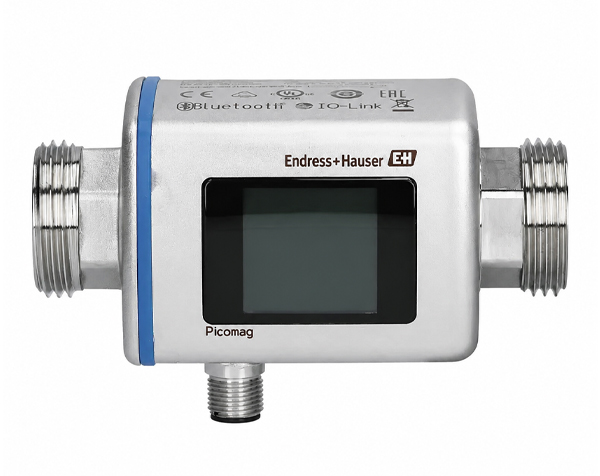

فلومتر الکترومغناطیسی Endress+Hauser Picomag DMA25 یکی از تجهیزات مدرن و کاربردی برای اندازهگیری دقیق جریان سیالات رسانا در سیستمهای صنعتی، تأسیساتی و ساختمانی است. این فلومتر با استفاده از فناوری اندازهگیری الکترومغناطیسی، امکان اندازهگیری دبی حجمی، دمای سیال و هدایت الکتریکی را در یک تجهیز فشرده فراهم میکند و به همین دلیل برای پروژههایی که محدودیت فضا، نیاز به نصب سریع و دسترسی به چند پارامتر اندازهگیری دارند، گزینهای بسیار مناسب محسوب میشود. مدل DMA25 برای لولههایی با قطر نامی DN25 طراحی شده و قادر است دبی را در محدوده 0.2 تا 150 لیتر بر دقیقه اندازهگیری کند.
یکی از مهمترین مزیتهای Picomag DMA25، ترکیب چند قابلیت اندازهگیری در یک تجهیز کوچک است. در بسیاری از سیستمهای صنعتی، اندازهگیری جریان، دما و هدایت الکتریکی به سنسورها و تجهیزات جداگانه نیاز دارد؛ اما Picomag میتواند این اطلاعات را در یک ساختار یکپارچه در اختیار سیستم کنترل قرار دهد. این موضوع علاوه بر کاهش تعداد تجهیزات نصبشده، میتواند فضای مورد نیاز، پیچیدگی سیمکشی و هزینههای نگهداری را نیز کاهش دهد. از این رو، این فلومتر در سیستمهای آب و تأسیسات، تجهیزات HVAC، ماشینآلات صنعتی و بسیاری از کاربردهای عمومی فرآیندی قابل استفاده است.
فناوری الکترومغناطیسی بهکاررفته در Picomag DMA25 برای اندازهگیری مایعاتی مناسب است که دارای هدایت الکتریکی کافی باشند. حداقل هدایت الکتریکی مورد نیاز این تجهیز 10 µS/cm اعلام شده است. بنابراین پیش از انتخاب فلومتر، لازم است ویژگیهای سیال فرآیند و میزان رسانایی آن بررسی شود. این موضوع بهخصوص در پروژههایی که سیالات مختلف در فرآیند گردش دارند اهمیت دارد، زیرا عملکرد فلومترهای الکترومغناطیسی به رسانایی الکتریکی سیال وابسته است.
از نظر عملکرد اندازهگیری، Picomag DMA25 دقت مناسبی برای بسیاری از کاربردهای صنعتی و تأسیساتی ارائه میدهد. خطای اندازهگیری دبی حجمی این مدل برابر با ±0.8% از مقدار خوانده شده ±0.1% از مقدار ثابت است و تکرارپذیری آن ±0.2% از مقدار خوانده شده اعلام شده است. در کنار اندازهگیری جریان، دستگاه میتواند دمای سیال را نیز اندازهگیری کند. خطای اندازهگیری دما حداکثر ±2.5°C و تکرارپذیری آن ±0.5°C است. همچنین اندازهگیری هدایت الکتریکی با دقت ±5% و تکرارپذیری ±5 µS/cm انجام میشود. این مجموعه اطلاعات میتواند دید مناسبی از وضعیت سیال و شرایط فرآیند در اختیار اپراتور یا سیستم اتوماسیون قرار دهد.
یکی دیگر از نقاط قوت Picomag DMA25، قابلیتهای ارتباطی و پیکربندی آن است. این فلومتر از IO-Link پشتیبانی میکند و به همین دلیل میتوان آن را در ساختارهای اتوماسیون صنعتی و سیستمهای کنترل هوشمند به کار گرفت. وجود ارتباط Bluetooth® نیز امکان پیکربندی و دسترسی به اطلاعات دستگاه را از طریق اپلیکیشن SmartBlue فراهم میکند. این قابلیت بهخصوص هنگام راهاندازی، تنظیم پارامترها و عیبیابی میتواند بسیار کاربردی باشد، زیرا نیاز به دسترسی مستقیم و دائمی به رابط دستگاه را کاهش میدهد.
Picomag DMA25 از نظر خروجی نیز انعطافپذیری مناسبی دارد. بسته به پیکربندی تجهیز، امکان استفاده از خروجی جریان 4 تا 20 میلیآمپر، خروجی ولتاژ 2 تا 10 ولت، خروجی پالس، ورودی و خروجی دیجیتال و قابلیت سوئیچ وجود دارد. این تنوع باعث میشود تجهیز بتواند با ساختارهای مختلف کنترل و مانیتورینگ سازگار شود. در پروژههایی که فلومتر باید به PLC، سیستم مدیریت ساختمان یا تجهیزات کنترل فرآیند متصل شود، بررسی نوع خروجی مورد نیاز یکی از موارد مهم هنگام انتخاب مدل مناسب است.
ساختار فیزیکی Picomag DMA25 نیز با هدف استفاده آسان در محیطهای صنعتی و تأسیساتی طراحی شده است. بدنه این فلومتر از استیل ضدزنگ 316L ساخته شده و لوله اندازهگیری آن از PEEK است. استفاده از این متریالها به افزایش مقاومت تجهیز در برابر شرایط محیطی و خوردگی کمک میکند. الکترودهای اندازهگیری نیز از استیل ضدزنگ 316L ساخته شدهاند. درجه حفاظت دستگاه IP65/67 است که امکان استفاده از آن را در محیطهایی که تجهیز در معرض گردوغبار و رطوبت قرار میگیرد، فراهم میکند.
از نظر شرایط کاری، Picomag DMA25 در محدوده دمای محیط -10 تا +60°C قابل استفاده است. محدوده دمای سیال نیز -10 تا +70°C بوده و امکان تحمل دمای 85°C بهصورت کوتاهمدت را دارد. حداکثر فشار کاری دستگاه 16 بار است. تغذیه مورد نیاز فلومتر در محدوده 18 تا 30 ولت DC قرار دارد و مصرف توان آن حداکثر 3 وات است. این مشخصات باعث میشوند Picomag برای بسیاری از مدارهای انتقال و گردش سیال در تجهیزات صنعتی و تأسیساتی انتخاب مناسبی باشد.
طراحی جمعوجور این فلومتر یکی از دلایلی است که آن را برای فضاهای محدود مناسب میکند. در بسیاری از تابلوها، موتورخانهها، تجهیزات ماشینآلات و خطوط فرآیندی، فضای کافی برای نصب تجهیزات حجیم وجود ندارد. Picomag DMA25 با ابعاد فشرده و ساختار کاربردی خود میتواند در چنین شرایطی مورد استفاده قرار گیرد. همچنین نصب آن به شکل ساده انجام میشود و طراحی تجهیز به گونهای است که برای نصب به طولهای طولانی ورودی و خروجی لوله نیاز ندارد. این ویژگی میتواند فرآیند طراحی و نصب را در پروژههای جدید یا هنگام جایگزینی تجهیزات قدیمی سادهتر کند.
نمایشگر دستگاه نیز برای استفاده در شرایط مختلف نصب طراحی شده و قابلیت چرخش و نور پسزمینه دارد. بنابراین کاربر میتواند اطلاعات مربوط به فرآیند را با سهولت بیشتری مشاهده کند. این موضوع در محیطهای صنعتی که جهت نصب تجهیزات یا زاویه دسترسی اپراتور همیشه یکسان نیست، اهمیت زیادی دارد. علاوه بر نمایش اطلاعات، سیستم تشخیص و عیبیابی دستگاه میتواند پیامهای هشدار و آلارم را مطابق با ساختار NAMUR NE 107 ارائه کند و به اپراتور در شناسایی سریعتر وضعیت تجهیز کمک نماید.
قابلیت ذخیره و انتقال تنظیمات نیز یکی از امکانات کاربردی Picomag DMA25 است. در پروژههایی که تعداد زیادی از فلومترهای مشابه نصب شدهاند، امکان انتقال تنظیمات میتواند زمان راهاندازی و پیکربندی تجهیزات را کاهش دهد. این قابلیت در کنار ارتباط Bluetooth و اپلیکیشن SmartBlue، فرآیند مدیریت و تنظیم تجهیزات را سادهتر میکند. در نتیجه، Picomag تنها یک فلومتر برای نمایش دبی نیست، بلکه میتواند بهعنوان بخشی از یک سیستم اندازهگیری و مدیریت هوشمند فرآیند مورد استفاده قرار گیرد.
از نظر کاربرد، Endress+Hauser Picomag DMA25 میتواند در طیف گستردهای از صنایع و سیستمهای تأسیساتی مورد استفاده قرار گیرد. در صنایع غذایی و نوشیدنی، برای اندازهگیری سیالات رسانا مانند آب و برخی سیالات فرآیندی کاربرد دارد. در سیستمهای تصفیه آب و فاضلاب نیز میتوان از آن برای پایش جریان سیالات مناسب استفاده کرد. همچنین در سیستمهای گرمایش و سرمایش، موتورخانهها، تجهیزات HVAC و تأسیسات مکانیکی ساختمانها، ابعاد کوچک و نصب آسان آن مزیت قابل توجهی محسوب میشود. صنایع شیمیایی سبک و ماشینآلات صنعتی نیز از دیگر حوزههایی هستند که بسته به شرایط سیال و الزامات فرآیند میتوانند از این تجهیز بهره ببرند.
در هنگام نصب Picomag DMA25، رعایت شرایط صحیح نصب اهمیت زیادی دارد. نصب فلومتر در لولههای صعودی میتواند به کاهش مشکلات ناشی از وجود حباب هوا کمک کند. فلش درجشده روی بدنه، جهت جریان ترجیحی را مشخص میکند؛ با این حال، امکان نصب معکوس نیز وجود دارد. در شرایطی که دمای سیال یا محیط از 50°C بیشتر است، باید تمهیدات لازم برای جلوگیری از تماس مستقیم با بدنه تجهیز در نظر گرفته شود. همچنین انتخاب صحیح اتصالات، آببندی و واشرها بر اساس نوع سیال فرآیند ضروری است تا عملکرد و ایمنی سیستم در طول زمان حفظ شود.
برای مجموعههایی که به دنبال خرید فلومتر الکترومغناطیسی در ایران هستند، انتخاب مدل مناسب تنها بر اساس قطر لوله کافی نیست. پارامترهایی مانند محدوده دبی، رسانایی سیال، فشار کاری، دمای سیال، نوع اتصال، خروجیهای مورد نیاز و شرایط نصب باید پیش از خرید بررسی شوند. فروشگاه دراک در حوزه تجهیزات ابزار دقیق و اتوماسیون صنعتی، امکان بررسی و تأمین تجهیزات اندازهگیری و محصولات برندهای معتبر را برای مشتریان فراهم میکند. در پروژههای صنعتی و تأسیساتی، کارشناسان و خریداران میتوانند پیش از سفارش Picomag DMA25، مشخصات فنی مورد نیاز پروژه را با مشخصات تجهیز تطبیق دهند تا انتخاب نهایی با شرایط واقعی فرآیند هماهنگ باشد.
همچنین برای مشتریانی که در تهران و بازار لالهزار به دنبال تجهیزات ابزار دقیق هستند، دسترسی به مشخصات دقیق محصول و بررسی مدل و کد سفارش اهمیت زیادی دارد. Picomag DMA25 ممکن است با توجه به نوع اتصال، پیکربندی خروجی و سایر گزینههای سفارش در نسخههای مختلف ارائه شود؛ بنابراین هنگام استعلام قیمت یا خرید، بهتر است کد سفارش کامل تجهیز بررسی شود. این کار از انتخاب اشتباه مدل یا تهیه تجهیزی که با سیستم موجود سازگاری ندارد جلوگیری میکند.
در مجموع، فلومتر الکترومغناطیسی Endress+Hauser Picomag DMA25 ترکیبی از اندازهگیری جریان، دما و هدایت الکتریکی را در یک تجهیز کوچک و کاربردی ارائه میدهد. پشتیبانی از IO-Link، ارتباط Bluetooth، قابلیت استفاده از اپلیکیشن SmartBlue، خروجیهای متنوع، نمایشگر چرخشی، عیبیابی مطابق NAMUR NE 107، درجه حفاظت IP65/67 و ساختار مقاوم از جمله ویژگیهایی هستند که این محصول را برای طیف گستردهای از کاربردهای صنعتی و ساختمانی مناسب میکنند. محدوده دبی 0.2 تا 150 لیتر بر دقیقه، فشار کاری حداکثر 16 بار، تغذیه 18 تا 30 ولت DC و حداقل هدایت الکتریکی 10 µS/cm نیز از مهمترین پارامترهایی هستند که باید هنگام انتخاب این مدل مورد توجه قرار گیرند.
در صورتی که هدف پروژه، دستیابی به یک فلومتر کمحجم، قابلاعتماد و مجهز به قابلیتهای ارتباطی مدرن باشد، Picomag DMA25 میتواند گزینهای مناسب برای بسیاری از سیستمهای اندازهگیری جریان باشد. ترکیب فناوری اندازهگیری الکترومغناطیسی با امکانات دیجیتال و طراحی مناسب نصب، این محصول را به راهکاری کاربردی برای پایش و کنترل جریان در صنایع، تأسیسات و ماشینآلات تبدیل کرده است. برای انتخاب دقیقتر، بررسی شرایط واقعی فرآیند و تطبیق آن با مشخصات فنی و کد سفارش دستگاه توصیه میشود.
مشخصات فنی کلیدی Picomag DMA25: قطر نامی DN25، محدوده دبی 0.2 تا 150 لیتر بر دقیقه، محدوده دمای محیط -10 تا +60°C، محدوده دمای سیال -10 تا +70°C و حداکثر 85°C بهصورت کوتاهمدت، حداقل هدایت الکتریکی 10 µS/cm، حداکثر فشار کاری 16 بار، تغذیه 18 تا 30 ولت DC، مصرف توان حداکثر 3 وات، الکترودهای 316L، بدنه استیل ضدزنگ 316L، لوله اندازهگیری PEEK و درجه حفاظت IP65/67.
