برد الکترونیکی / EC61Z

برد الکترونیکی خازنی EC61Z به‌عنوان یکی از اجزای کلیدی سیستم‌های تشخیص سطح خازنی، نقش واسط هوشمند بین پروب اندازه‌گیری و واحد کنترل (Nivotester) را ایفا می‌کند و دقت و پایداری کل سیستم به عملکرد صحیح آن وابسته است. EC61Z یک ترانسمیتر تخصصی برای تشخیص حد سطح (Limit Level Detection) به روش خازنی است. این تجهیز به‌صورت مستقل مورد استفاده قرار نمی‌گیرد، بلکه همواره بخشی از یک سیستم اندازه‌گیری کامل شامل پروب خازنی و واحد کنترلی Nivotester محسوب می‌شود. بر اساس اسناد فنی، این اینسرت برای کار با سوئیچ‌های حد Nivotester FTC 325 (سه‌سیمه) و همچنین مدل‌های FTC 420، FTC 421 و FTC 422 طراحی و بهینه‌سازی شده است. یکی از مزیت‌های مهم EC61Z که آن را برای کاربردهای صنعتی چالش‌برانگیز مناسب می‌سازد، پایداری عملکرد در حضور رسوبات رسانا روی پروب است. در بسیاری از فرآیندها، تجمع مواد روی حسگر می‌تواند باعث خطای اندازه‌گیری شود، اما طراحی الکترونیکی این مدل به‌گونه‌ای است که حتی در چنین شرایطی نیز قابلیت اطمینان سیستم حفظ می‌شود. یک سیستم استاندارد تشخیص سطح خازنی که از EC61Z استفاده می‌کند، از سه بخش اصلی تشکیل شده است: نخست Nivotester به‌عنوان واحد پردازش و صدور فرمان، دوم برد الکترونیکی EC61Z به‌عنوان مبدل سیگنال خازنی به سیگنال الکتریکی، و سوم پروب خازنی که متناسب با نوع ماده و شرایط فرآیندی انتخاب می‌شود.

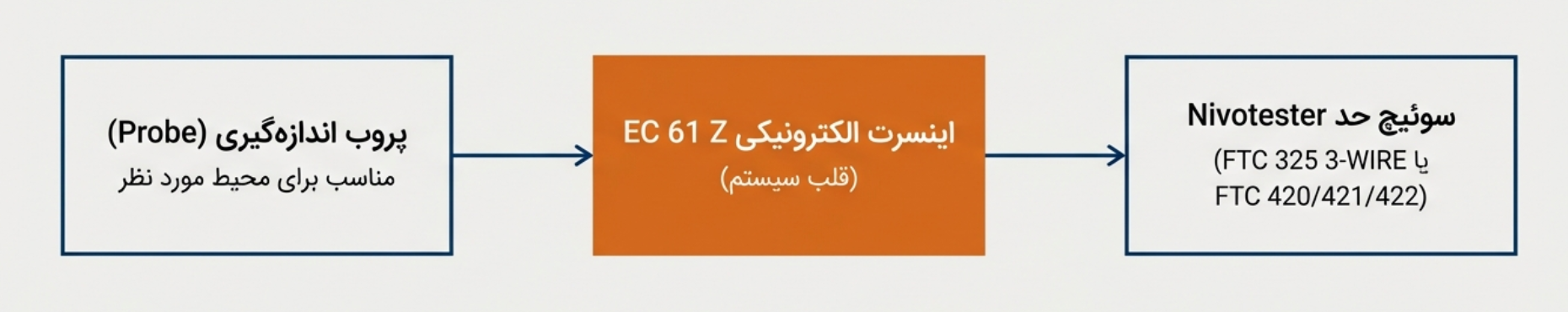

تصویر شماتیک نحوه عملکرد

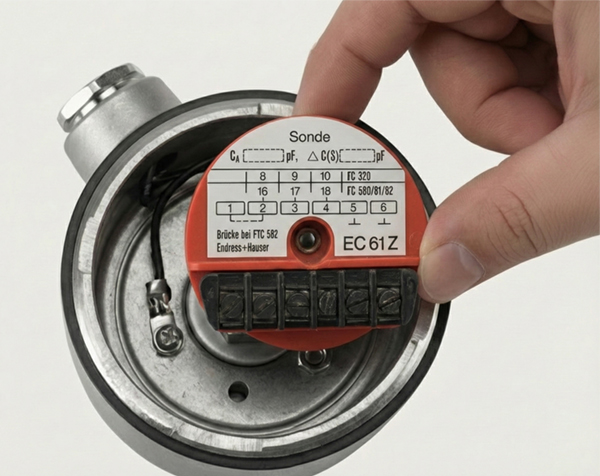

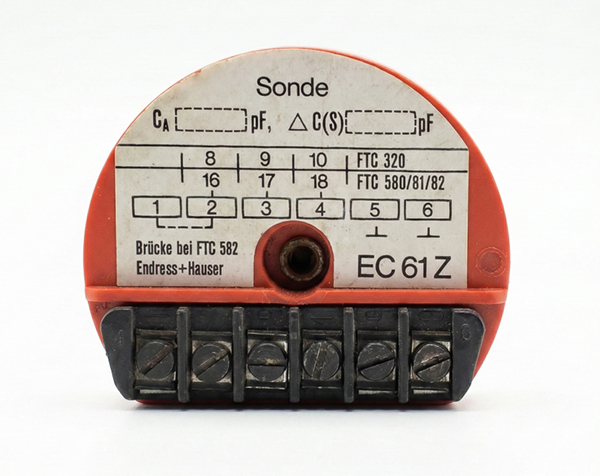

از نظر ظاهری، EC61Z با رنگ نارنجی مشخصه شناخته می‌شود که شناسایی آن را در محیط‌های صنعتی آسان می‌کند. بدنه این اینسرت از جنس پلاستیک بوده و مدارهای الکترونیکی داخلی آن به‌صورت پاتینگ‌شده با رزین محافظت می‌شوند تا در برابر رطوبت و لرزش مقاوم باشند. وزن خالص دستگاه در حدود ۱۸۰ گرم است که نصب و جابه‌جایی آن را ساده می‌سازد. در بخش حفاظت محیطی، قسمت الکترونیکی دارای درجه IP55 است و در برابر گردوغبار و پاشش آب مقاومت مناسبی دارد. در مقابل، پایانه‌ها دارای IP00 هستند و به همین دلیل نصب این تجهیز حتماً باید داخل یک محفظه مناسب با درجه حفاظتی بالاتر انجام شود.

مشخصات فنی و عملکرد الکترونیکی

عملکرد EC61Z مبتنی بر اندازه‌گیری تغییرات ظرفیت خازنی در فرکانسی حدود ۵۰۰ کیلوهرتز است. این فرکانس بالا امکان تشخیص دقیق تغییرات بسیار جزئی ظرفیت را فراهم می‌کند و نقش مهمی در افزایش دقت تشخیص حد سطح دارد. تغذیه این اینسرت به‌طور مستقیم از Nivotester تأمین می‌شود و مقدار آن ۱۵ ولت با تلرانس ۰٫۹ ولت است. خروجی دستگاه یک سیگنال ولتاژی در بازه ۳ تا ۱۲ ولت بوده که متناظر با تغییرات ظرفیت خازنی در محدوده ۱۰ تا ۳۵۰ پیکوفاراد است. از نظر سازگاری الکترومغناطیسی، EC61Z مطابق استاندارد EN 61326 طراحی شده و در کلاس B قرار می‌گیرد که نشان‌دهنده انتشار تداخل پایین و مصونیت مناسب در برابر نویزهای محیطی است.یکی از نقاط قوت مهم این اینسرت، توانایی عملکرد پایدار در شرایط دمایی گسترده است. EC61Z می‌تواند در بازه دمای محیطی ۲۰– تا ۱۰۰+ درجه سانتی‌گراد بدون افت عملکرد کار کند. این ویژگی، استفاده از آن را در محیط‌های سرد صنعتی یا در مجاورت مخازن و فرآیندهای دمای بالا امکان‌پذیر می‌سازد.

الزامات نصب و سیم‌کشی

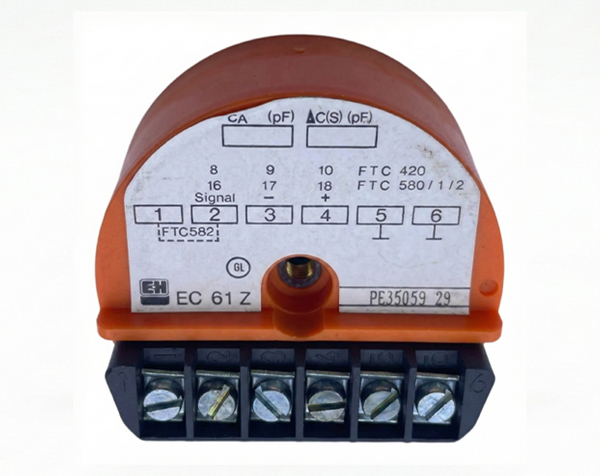

نصب صحیح EC61Z تأثیر مستقیمی بر دقت و پایداری سیستم دارد. مطابق دستورالعمل‌ها، ابتدا باید اتصال زمین برقرار شود و سپس اینسرت در محل خود نصب و محکم گردد. ارتباط بین اینسرت و Nivotester از طریق کابل سه‌سیمه انجام می‌شود و مقاومت خط نباید از ۲۵ اهم برای هر رشته تجاوز کند.در محیط‌هایی با میدان‌های الکترومغناطیسی قوی، استفاده از کابل شیلددار با هسته‌های تابیده‌شده توصیه می‌شود. شیلد کابل باید فقط از یک سمت به زمین متصل شود تا از ایجاد حلقه زمین جلوگیری گردد. همچنین پروب خازنی باید به پایانه شماره ۶ اینسرت متصل شود. در EC61Z پایانه‌های مجزایی برای اتصال به مدل‌های مختلف Nivotester در نظر گرفته شده است. پایانه‌های ۱۱، ۱۲ و ۱۳ برای FTC 325 و پایانه‌های ۸، ۹ و ۱۰ برای سری FTC 420/421/422 استفاده می‌شوند. جامپر بین پایانه‌های ۱ و ۲ نقش مهمی در تنظیم عملکرد دارد. در ترکیب با FTC 420 یا 421، این پل برای مدیریت رسوبات رسانا به کار می‌رود و در ترکیب با FTC 325 یا FTC 422، امکان کنترل دو نقطه‌ای را فراهم می‌کند.

Endress+Hauser برای EC61Z و تجهیزات مکمل آن مجموعه‌ای کامل از مستندات فنی و راهنماهای عملیاتی ارائه داده است. از جمله این اسناد می‌توان به TI 380F برای FTC 325، TI 127F برای سری FTC 42x و دستورالعمل‌های BA مربوط به نصب و راه‌اندازی اشاره کرد. ارائه اطلاعات تماس رسمی سازنده در آلمان نیز بیانگر پشتیبانی فنی گسترده و اعتبار بین‌المللی این محصول است. برای درک ساده‌تر، می‌توان EC61Z را مانند یک مترجم حرفه‌ای در نظر گرفت. پروب تغییرات فیزیکی ماده را حس می‌کند، EC61Z این تغییرات را به یک سیگنال الکتریکی دقیق ترجمه می‌کند و Nivotester بر اساس این پیام تصمیم نهایی قطع یا وصل را می‌گیرد. بدون این واسط الکترونیکی دقیق، تشخیص مطمئن وضعیت مخزن عملاً امکان‌پذیر نخواهد بود.
