ترانسمیتر فشار Cerabar PMP63B اندرس هاوزر با نمایشگر دیجیتال و محفظه مقاوم جهت اندازهگیری فشار در فرآیندهای صنعتی

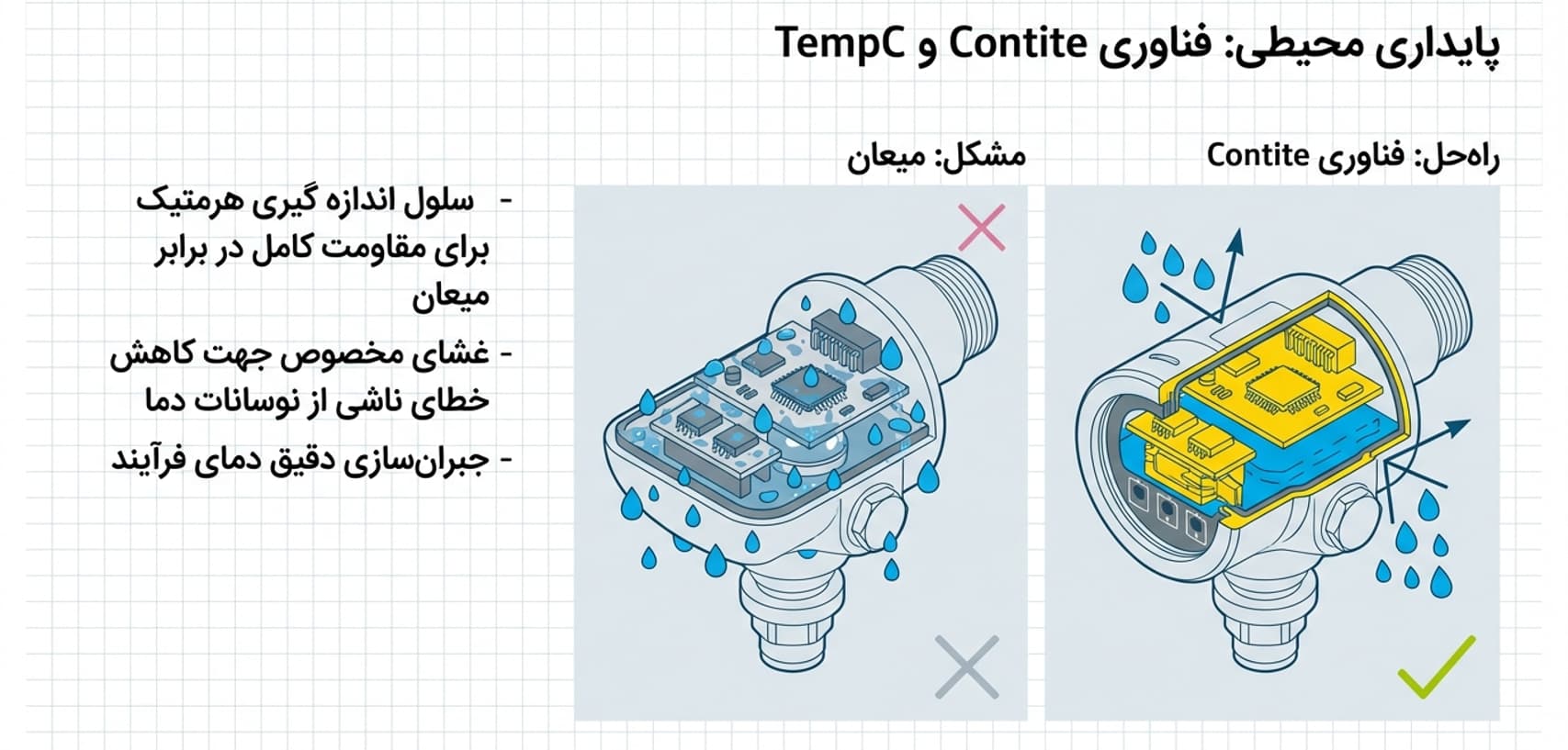

ترانسمیتر فشار Cerabar PMP63B محصولی پیشرفته از شرکت معتبر Endress+Hauser است که بهعنوان یکی از دقیقترین و بهداشتیترین تجهیزات اندازهگیری فشار در صنایع مدرن شناخته میشود. این تجهیز با هدف اندازهگیری دقیق فشار گیج، فشار مطلق و همچنین سطح هیدروستاتیک در مایعات و گازها طراحی شده و بهطور خاص برای محیطهای حساس مانند صنایع غذایی، آشامیدنی و داروسازی توسعه یافته است. آنچه این مدل را از نسلهای پیشین متمایز میکند، ترکیب فناوریهای نوین سنسور، معماری دیجیتال سازگار با صنعت 4.0 و طراحی مکانیکی منطبق با سختگیرانهترین الزامات بهداشتی است. در ساختار این تجهیز، تمرکز اصلی بر پایداری بلندمدت اندازهگیری، کاهش خطای ناشی از شرایط محیطی و افزایش قابلیت اطمینان عملیاتی بوده است؛ موضوعی که در فرآیندهای پیوسته و حساس، اهمیت حیاتی دارد. یکی از نقاط قوت اصلی این مدل، بهرهگیری از فناوری اختصاصی Contite در سلولهای اندازهگیری فلزی است. در بسیاری از کاربردهای صنعتی، بهویژه در مخازن سردخانهای یا محیطهای مرطوب، نفوذ رطوبت و ایجاد میعان میتواند باعث انحراف سیگنال یا حتی خرابی سنسور شود، اما در طراحی Contite با آببندی کاملاً هرمتیک و حذف مسیرهای تنفسی مرسوم، عنصر اندازهگیری در موقعیتی محافظتشده میان دیافراگم فرآیند و دیافراگم پشتی قرار گرفته و از هرگونه نفوذ رطوبت مصون میماند. نتیجه این طراحی، ثبات طولانیمدت، مقاومت بالا در برابر شوکهای دمایی و کاهش چشمگیر Drift اندازهگیری است. در کاربردهایی که تغییرات دمایی شدید وجود دارد، استفاده از سیستم دیافراگم سیل همراه با غشای جبرانساز TempC راهکاری مؤثر برای حذف خطاهای ناشی از انبساط حرارتی سیال پرکننده محسوب میشود؛ این فناوری با اصلاح رفتار حرارتی سیستم اندازهگیری، دقت را در شرایط نوسانی حفظ میکند و اطمینان اپراتور را افزایش میدهد.
از منظر عملکرد متریک، این تجهیز در نسخههای پیشرفته به دقتی تا ±0.025% از محدوده کالیبرهشده دست مییابد که آن را در کلاس ابزار دقیق فوقحساس قرار میدهد. چنین سطحی از Accuracy در حلقههای کنترلی حساس، به معنای پایداری بهتر فرآیند، کاهش نوسانات و بهبود کیفیت محصول نهایی است. محدودههای اندازهگیری گسترده از فشارهای پایین چند صد میلیبار تا صدها بار، امکان استفاده از این ترانسمیتر را در کاربردهای متنوع فراهم کرده است. طراحی مقاوم در برابر اضافهفشار نیز باعث میشود در برابر شوکهای لحظهای فرآیندی، آسیب مکانیکی به سلول اندازهگیری وارد نشود. در حوزه دمایی، مدلهای استاندارد قابلیت تحمل دماهای بالا را دارند و در ترکیب با دیافراگم سیل و ایزولاتورهای حرارتی میتوانند در محیطهای با دمای بسیار بالا نیز عملکرد پایدار ارائه دهند؛ ویژگیای که در خطوط بخار تمیز و فرآیندهای استریلیزاسیون اهمیت ویژه دارد.
در بخش ارتباطات صنعتی، این تجهیز با پشتیبانی از پروتکلهای مدرن از جمله PROFINET بر بستر Ethernet-APL، HART و PROFIBUS PA، بهطور کامل با معماریهای دیجیتال یکپارچه سازگار است. استفاده از Ethernet-APL امکان انتقال داده با سرعت بالا روی کابل دو سیمه در مناطق مستعد انفجار را فراهم میکند و زمینهساز دسترسی گسترده به دادههای فرآیندی، پارامترهای تشخیصی و اطلاعات سلامت تجهیز میشود. وجود ماژول Bluetooth داخلی نیز فرآیند راهاندازی و عیبیابی را تسهیل کرده و اپراتور میتواند بدون باز کردن درب محفظه و حتی در محیطهای Ex، تنظیمات را انجام دهد. این موضوع علاوه بر افزایش ایمنی، زمان مداخله را کاهش میدهد. یکپارچگی با مفاهیم Industry 4.0 باعث میشود دادههای تولیدی این ترانسمیتر نهتنها برای کنترل لحظهای بلکه برای تحلیلهای بلندمدت و بهینهسازی انرژی نیز مورد استفاده قرار گیرند.

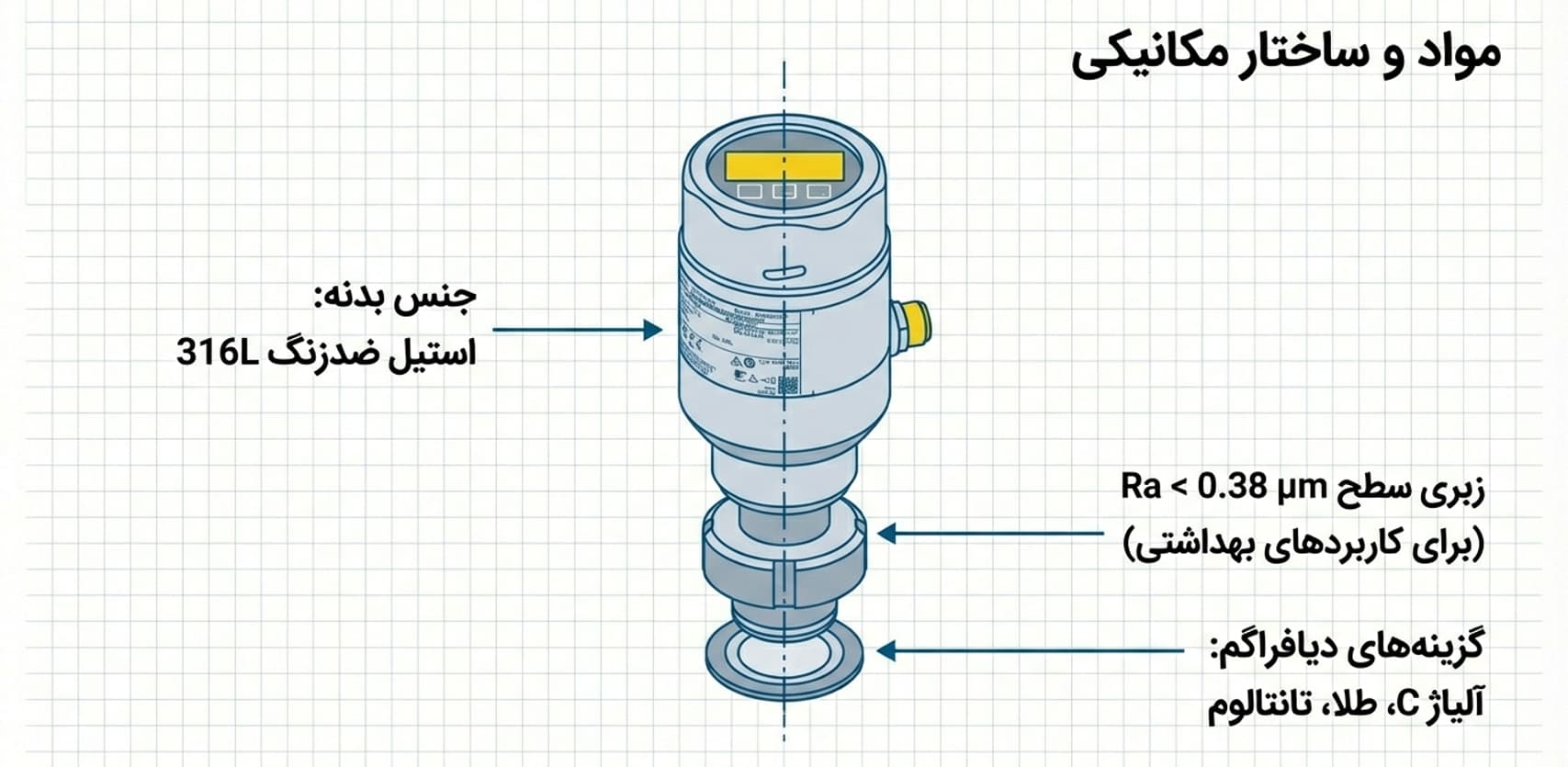

جزئیات فنی و اتصالات مکانیکی ترانسمیتر فشار هوشمند PMP63B مجهز به فناوری Heartbeat و پروتکل ارتباطی HART
فناوری Heartbeat Technology یکی دیگر از ارکان تمایز این مدل است که مفهوم نگهداری پیشبینانه را به سطح عملیاتی آورده است. این سامانه با پایش مداوم وضعیت داخلی دستگاه، پیامهای تشخیصی استاندارد ارائه میدهد و امکان راستیآزمایی عملکرد بدون توقف فرآیند را فراهم میکند. در محیطهای تولید پیوسته که توقف خط هزینهبر است، قابلیت Verification بدون قطع اندازهگیری مزیتی اقتصادی محسوب میشود. همچنین تحلیل آماری سیگنال فشار برای شناسایی ناهنجاریهایی مانند گرفتگی خطوط یا شوکهای دینامیکی، اپراتور را پیش از وقوع خرابی جدی آگاه میکند و به کاهش OPEX کمک مینماید.
در طراحی مکانیکی، تنوع محفظههای آلومینیومی پوششدار و استنلس استیل 316L به کاربر اجازه میدهد بر اساس شرایط محیطی انتخاب کند. درجه حفاظت بالا در برابر نفوذ گردوغبار و آب، امکان استفاده در محیطهای شستشوی مداوم را فراهم کرده است. نسخههای دارای سنسور از راه دور نیز برای نقاط با ارتعاش شدید یا دسترسی دشوار مناسب هستند. از منظر ایمنی عملکردی، توسعه این تجهیز بر مبنای استاندارد IEC 61508 انجام شده و قابلیت استفاده در حلقههای ایمنی تا سطوح SIL را دارد؛ بنابراین میتوان از آن در کاربردهای حیاتی با الزامات ایمنی بالا بهره گرفت.
در صنایع غذایی و نوشیدنی، طراحی همسطح دیافراگم و استفاده از متریالهای منطبق با استانداردهای بهداشتی باعث میشود شستشوهای CIP و استریلیزاسیون SIP بدون نگرانی از آلودگی یا آسیب انجام شود. در صنایع داروسازی و بیوتکنولوژی نیز اندازهگیری دقیق سطح و فشار در بیورآکتورها یا خطوط بخار تمیز، نیازمند تجهیزی با پایداری حرارتی، دقت بالا و انطباق کامل با الزامات بهداشتی است که این مدل پاسخگوی آن است. تمامی قطعات در تماس با فرآیند مطابق الزامات FDA و استانداردهای اروپایی مواد در تماس با غذا تولید شدهاند و استفاده از روغنهای پرکننده Food-grade ایمنی فرآیند را تضمین میکند.
در مجموع، این تجهیز صرفاً یک ترانسمیتر فشار نیست، بلکه یک گره هوشمند در شبکه دادههای صنعتی محسوب میشود که با ترکیب دقت متریک بسیار بالا، مقاومت مکانیکی و حرارتی، قابلیتهای ارتباطی پیشرفته و ابزارهای تشخیصی داخلی، به افزایش بهرهوری و کاهش ریسک عملیاتی کمک میکند. انتخاب این مدل برای پروژههای صنعتی حساس به معنای سرمایهگذاری بر کیفیت اندازهگیری، قابلیت اطمینان بلندمدت و آمادگی برای تحول دیجیتال است؛ رویکردی که در بازار رقابتی امروز، مزیت راهبردی محسوب میشود.
برای دانلود کاتالوگ اسکن کنید
