دستگاه Solicap S FTI77 یک سوئیچ سطح نقطهای خازنی (Capacitive Point Level Switch) بسیار قدرتمند و صنعتی است که بهطور ویژه برای اندازهگیری سطح جامدات فلهای (Bulk Solids) در شرایط سخت فرآیندی و دماهای بالا طراحی شده است. این تجهیز بهواسطه طراحی مکانیکی فوقالعاده مستحکم خود، در محیطهایی با تنشهای مکانیکی شدید و مواد ساینده عملکردی پایدار و قابل اعتماد ارائه میدهد و بهویژه در سیلوها و مخازن بزرگ صنعتی کاربرد گستردهای دارد. ساختار فیزیکی مقاوم FTI77 به آن اجازه میدهد تا در نسخههای شمشی (Sword Probe) در برابر بارهای جانبی بسیار بالا تا 800 نیوتنمتر مقاومت کند. این ویژگی، دستگاه را به گزینهای ایدهآل برای صنایعی تبدیل میکند که با مواد سنگین، دانهدرشت یا دارای خاصیت سایندگی بالا سر و کار دارند؛ صنایعی مانند سیمان، معدن، شن و ماسه و نیروگاهها. عملکرد سنسور Solicap S FTI77 بر پایه تغییر ظرفیت خازنی (Capacitance Change) است. در این روش، پروب دستگاه و دیواره مخزن (در صورت رسانا بودن) دو الکترود یک خازن را تشکیل میدهند. زمانی که پروب در معرض هوا قرار دارد، ظرفیت خازنی در مقدار پایینی قرار دارد؛ اما با پوشیده شدن پروب توسط مواد داخل مخزن، ثابت دیالکتریک محیط تغییر کرده و ظرفیت خازن افزایش مییابد. پس از رسیدن ظرفیت خازنی به مقدار از پیش تعیینشده در فرآیند کالیبراسیون (Switching Capacitance)، دستگاه عمل کرده و وضعیت خروجی تغییر میکند. این سنسور برای جامدات فلهای با ثابت دیالکتریک نسبی بزرگتر یا مساوی 2.5 (εr ≥ 2.5) طراحی شده و در این محدوده عملکردی بسیار دقیق و پایدار دارد.

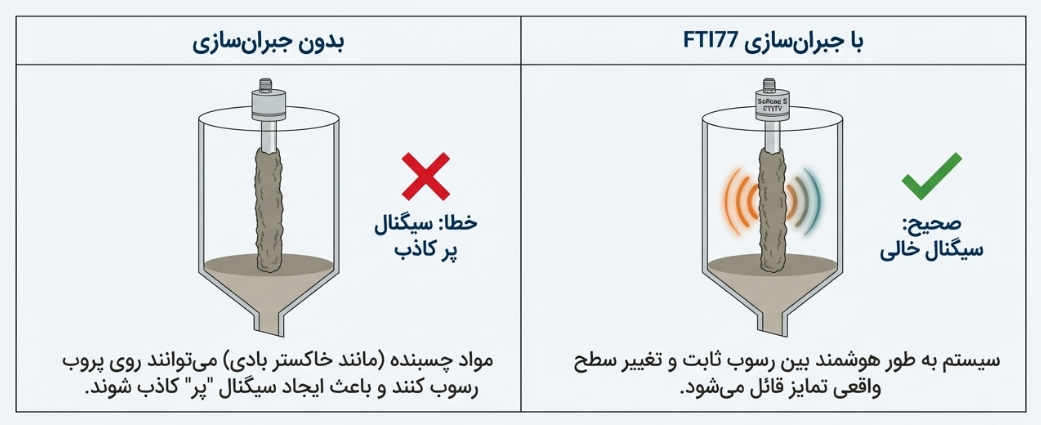

یکی از مهمترین مزایای Solicap S FTI77، بهرهمندی از جبرانسازی فعال رسوب (Active Buildup Compensation) است. این قابلیت باعث میشود حتی در شرایطی که مواد تمایل به چسبندگی و ایجاد لایه روی پروب دارند، عملکرد سوئیچینگ دستگاه دچار خطا نشود. در کنار این ویژگی، طراحی مکانیکی بسیار مقاوم، راهاندازی سریع با کالیبراسیون تکدکمهای و نظارت دائمی بر الکترونیک داخلی، ایمنی عملکرد دستگاه را به شکل چشمگیری افزایش میدهد. این تجهیز در ترکیب با اینسرت الکترونیکی FEI55 دارای گواهینامههای SIL2 و SIL3 بوده و برای کاربردهای ایمنیمحور کاملاً مناسب است. همچنین وجود محافظ دو مرحلهای در برابر اضافهولتاژ و تخلیه الکترواستاتیک سیلو، دستگاه را در برابر شوکهای الکتریکی ناگهانی محافظت میکند.
اینسرتهای الکترونیکی و انواع خروجی

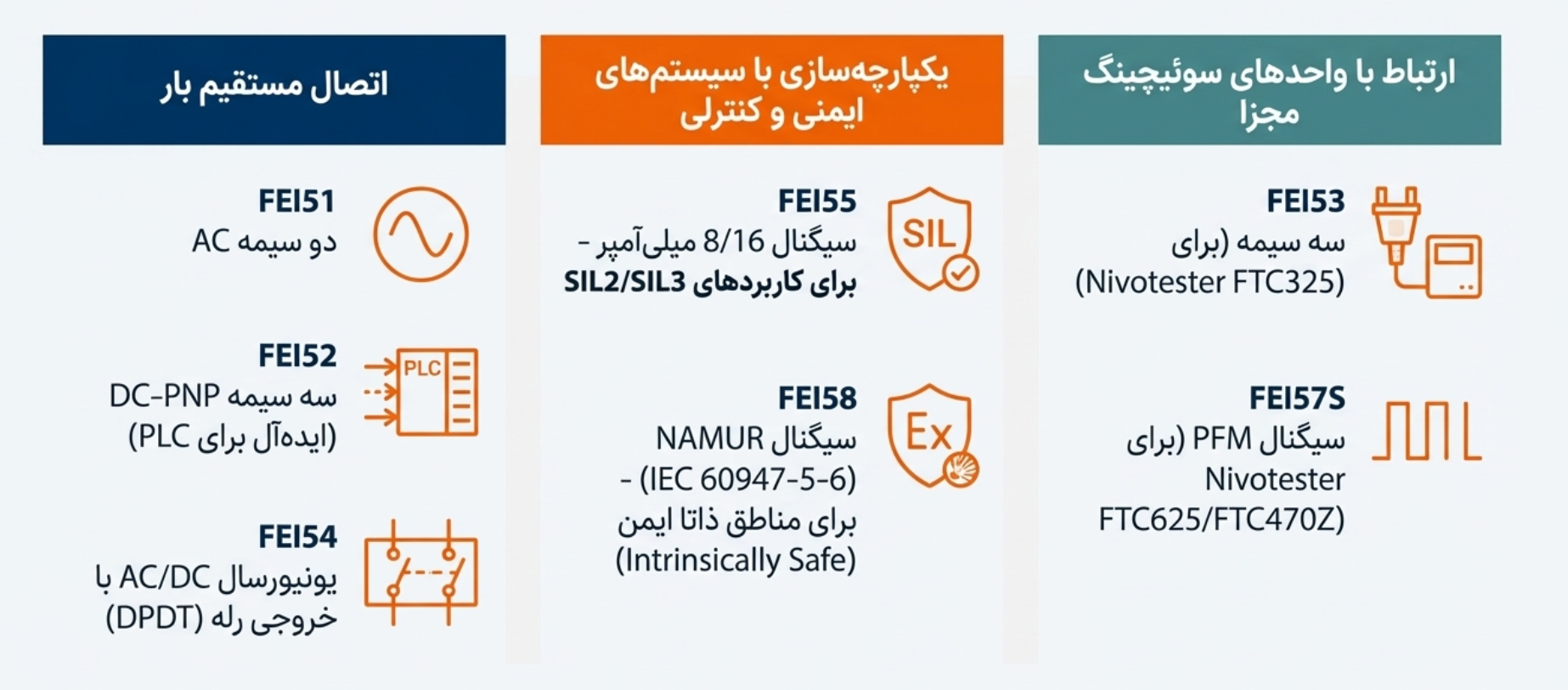

بخش الکترونیکی یا Insert در FTI77 تعیینکننده نوع خروجی و نحوه ارتباط با سیستمهای کنترلی است. این دستگاه با طیف متنوعی از اینسرتها عرضه میشود که امکان استفاده در انواع معماریهای کنترلی را فراهم میکند؛ از خروجیهای AC دو سیمه و DC سه سیمه مناسب PLC گرفته تا خروجی رله یونیورسال، سیگنالهای 8/16 میلیآمپر ایمن برای کاربردهای SIL، PFM و استاندارد NAMUR برای محیطهای ضد انفجار. این تنوع، انعطافپذیری بالایی در انتخاب و یکپارچهسازی سیستم ایجاد میکند. مزیت رقابتی و هوشمندی واقعی این دستگاه، در اینسرتهای الکترونیکی (Electronic Inserts) آن نهفته است. این ماژولهای الکترونیکی تعیین میکنند که سنسور چگونه تغذیه شود، چه نوع سیگنال خروجی تولید کند و به چه شکلی با سیستم کنترل یا اتاق فرمان ارتباط برقرار نماید. در واقع، انتخاب صحیح اینسرت الکترونیکی، نقش مستقیمی در سازگاری سنسور با PLC، رله، واحد ایمنی یا سیستمهای ضد انفجار دارد. به همین دلیل، در فروشگاه دراک پرکاربردترین و مهمترین اینسرتهای Solicap S FTI77 را برای تصمیمگیری سریعتر و دقیقتر بررسی کردهایم:
Solicap S FTI77 اندرسهاوزر با اینسرتهای الکترونیکی FEI برای اندازهگیری سطح جامدات فلهای در شرایط صنعتی سخت
اینسرت FEI51 (دو سیمه AC) : این مدل برای تغذیه با ولتاژ ۱۹ تا ۲۵۳ ولت AC طراحی شده و بار الکتریکی را مستقیماً از طریق تریستور سوئیچ میکند. FEI51 انتخابی ایدهآل برای مدارهای ساده برق متناوب، تابلوهای کلاسیک و سیستمهایی است که نیازی به PLC ندارند.
اینسرت FEI52 (سه سیمه DC PNP) : محبوبترین گزینه برای اتصال مستقیم به PLC است. این اینسرت با ولتاژ ۱۰ تا ۵۵ ولت DC کار کرده و از طریق ترانزیستور PNP بار را سوئیچ میکند. سازگاری بالا با کنترلرهای صنعتی و سیمبندی ساده، FEI52 را به انتخاب اول بسیاری از مهندسان ابزار دقیق تبدیل کرده است.
اینسرت FEI55 (سیگنال 8/16 میلیآمپر) : این مدل دارای تاییدیه SIL2 و SIL3 بوده و برای سیستمهای ایمنیمحور طراحی شده است. تغییر وضعیت سطح در این اینسرت از طریق پرش جریان (Current Jump) تشخیص داده میشود و نیازمند استفاده از منبع تغذیه و ایزولاتور ایمن است.
اینسرت FEI58 (استاندارد NAMUR) : این اینسرت مطابق استاندارد IEC 60947-5-6 (NAMUR) عمل کرده و برای محیطهای ضد انفجار و اتصال به آمپلیفایرهای ایزوله نامور طراحی شده است. وجود کلید تست داخلی روی کارت، امکان بررسی عملکرد سنسور را بدون نیاز به پر یا خالی کردن مخزن فراهم میکند؛ قابلیتی بسیار کاربردی در سایتهای عملیاتی.
اینسرت FEI53 : این مدل مخصوص اتصال به واحد Nivotester FTC325 (3-WIRE) است. در این پیکربندی، تمام تنظیمات نقطه سوئیچ مستقیماً روی واحد Nivotester انجام میشود و سنسور نقش المان اندازهگیری خام را ایفا میکند.
FEI57S

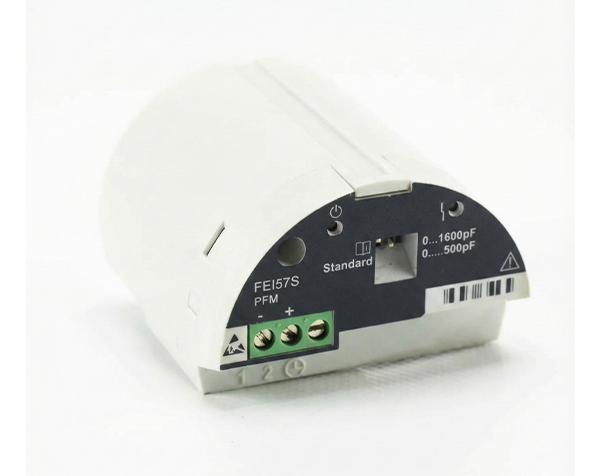

اینسرت FEI57S (سیگنال PFM) : این اینسرت از مدولاسیون فرکانس پالس (PFM) برای انتقال سیگنال استفاده میکند. FEI57S گزینهای ایدهآل برای انتقال پایدار سیگنال در فاصلههای طولانی بوده و معمولاً در کنار واحدهایی مانند Nivotester FTC625 به کار میرود.
اینسرت FEI54 (Universal Current با خروجی رله) : در شرایطی که نیاز به خروجی رله مستقل وجود دارد، FEI54 با دو کنتاکت تعویضکننده (DPDT) فاقد پتانسیل امکان سوئیچ انواع بارهای AC و DC را فراهم میکند. این مدل با ولتاژهای متنوع تغذیه سازگار بوده و انعطافپذیری بالایی در تابلوهای صنعتی ایجاد میکند.
طراحی مکانیکی و شرایط کاری

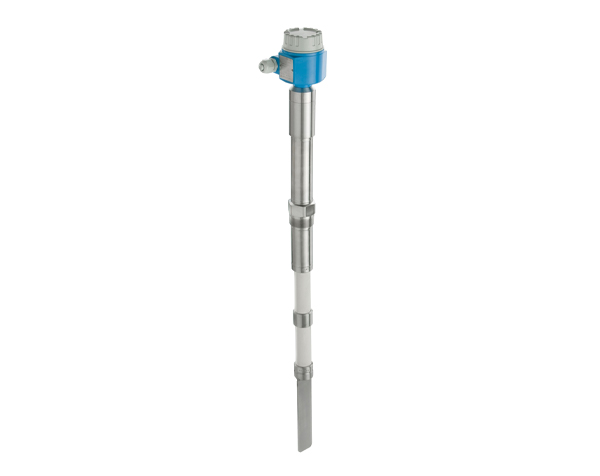

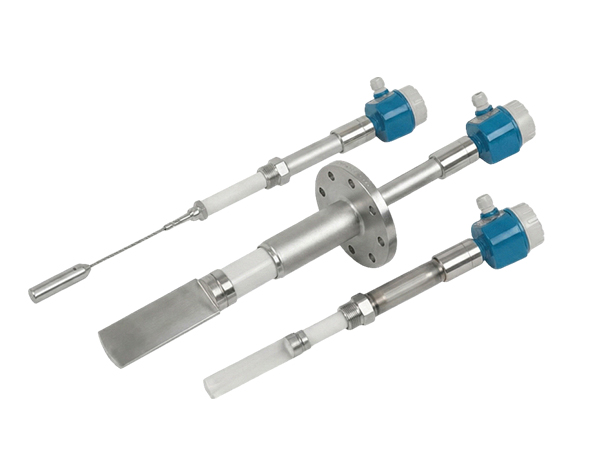

Solicap S FTI77 در دو پیکربندی اصلی پروب ارائه میشود. پروب شمشی برای مواد با دانهبندی ریز یا درشت طراحی شده و طول فعال آن بین 200 تا 1000 میلیمتر قابل انتخاب است. در مقابل، پروب طنابی برای مخازن بسیار مرتفع کاربرد دارد و با طولی تا 20 متر و وزنه کششی انتهایی، بهصورت کاملاً عمودی در مخزن قرار میگیرد. وجود بخش طول غیرفعال (Inactive Length) در طراحی پروب، از تأثیر منفی میعانات یا تجمع مواد در نزدیکی اتصال فرآیندی جلوگیری میکند و دقت سوئیچینگ را در ناحیه موردنظر حفظ مینماید. همچنین محفظههای متنوع از جنس پلیاستر، استیل ضدزنگ و آلومینیوم با درجات حفاظت IP66 و IP67، امکان استفاده از دستگاه در محیطهای صنعتی خشن را فراهم میسازد.
این سنسور در محدوده دمای محیطی -50 تا +70 درجه سانتیگراد عملکرد پایدار دارد و بهواسطه طراحی صنعتی خود، برای دماهای بالای فرآیندی نیز مناسب است. محدوده فشار کاری معمولاً بین -1 تا 10 بار بوده و بسته به نوع اتصال فرآیندی قابل تغییر است. مقاومت در برابر لرزش و شوکهای مکانیکی مطابق استاندارد DIN EN 60068 تضمین شده است. در زمان نصب، رعایت فاصله مناسب از دیواره مخزن و جلوگیری از قرارگیری پروب در مسیر مستقیم ریزش مواد اهمیت زیادی دارد. در مخازن غیررسانا مانند بتن یا پلاستیک، استفاده از صفحه فلزی بهعنوان الکترود مقابل ضروری است. همچنین در نصب افقی پروب شمشی، جهتگیری صحیح شمش نقش مهمی در کاهش بار جانبی و افزایش طول عمر دستگاه ایفا میکند. اینسرتهای الکترونیکی FTI77 به LEDهای وضعیت مجهز هستند که اطلاعات روشنی از شرایط عملکرد دستگاه ارائه میدهند. LED سبز وضعیت عملیاتی، LED زرد وضعیت سوئیچینگ و LED قرمز بروز خطا را نمایش میدهد. فرآیند کالیبراسیون خالی و پر از طریق دکمههای اختصاصی انجام شده و تنظیم دستگاه را سریع و بدون پیچیدگی میسازد. در مجموع، Solicap S FTI77 با ترکیب تکنولوژی خازنی پیشرفته، ساختار مکانیکی بسیار مقاوم و سطح بالای ایمنی عملکرد، یکی از قابلاعتمادترین راهکارها برای کنترل سطح نقطهای جامدات فلهای در سختترین شرایط صنعتی به شمار میرود.
