سنسور Nivector FTI26 یک سوئیچ سطح خازنی پیشرفته از برند Endress+Hauser است که بهصورت تخصصی برای تشخیص سطح حداقل و حداکثر در مخازن حاوی مواد جامد پودری و دانهریز طراحی شده است. این تجهیز با طراحی فشرده، بدنه مقاوم و دقت عملکرد بالا، گزینهای ایدهآل برای کاربردهای صنعتی در فضاهای محدود و شرایط سخت محیطی محسوب میشود. از کاربردهای متداول آن میتوان به پایش سطح در سیلوهای گرانول پلاستیک، مواد شوینده، غلات، شکر، ادویهجات، شیر خشک و خوراک دام اشاره کرد. همچنین به دلیل تطابق کامل با الزامات بهداشتی، این سنسور در صنایع غذایی و دارویی نیز قابل استفاده بوده و دارای گواهینامههای معتبر 3-A و EHEDG است.

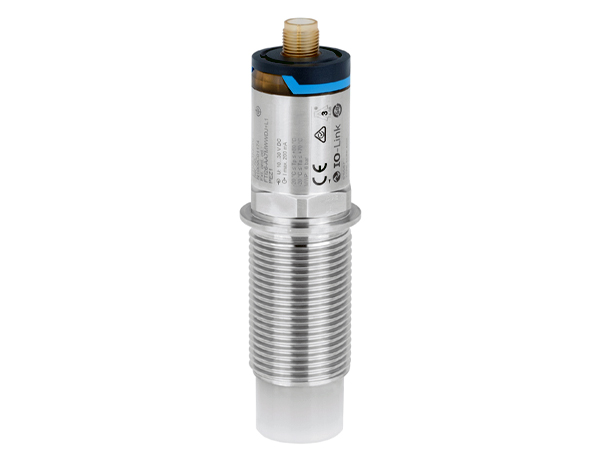

ساختار Nivector FTI26 شامل کانکتور M12، محفظه الکترونیکی پلاستیکی یا فلزی مجهز به نشانگرهای LED، بدنه اصلی از جنس فولاد ضدزنگ، اتصال فرآیندی G 1″ و بخش سنسور خازنی است. در نسخههای مجهز به پوشش محافظ، درجه حفاظت IP69 ارائه میشود که مقاومت بسیار بالایی در برابر نفوذ آب، گردوغبار و شستوشوی پرفشار ایجاد میکند. وزن دستگاه بسته به نوع بدنه و پیکربندی، بین ۱۱۸ تا ۲۸۸ گرم متغیر است. تمامی بخشهای در تماس با فرآیند از متریالهایی نظیر 316L یا پلیکربنات تأییدشده با استاندارد FDA ساخته شدهاند.
مدل اندازهگیری و نصب

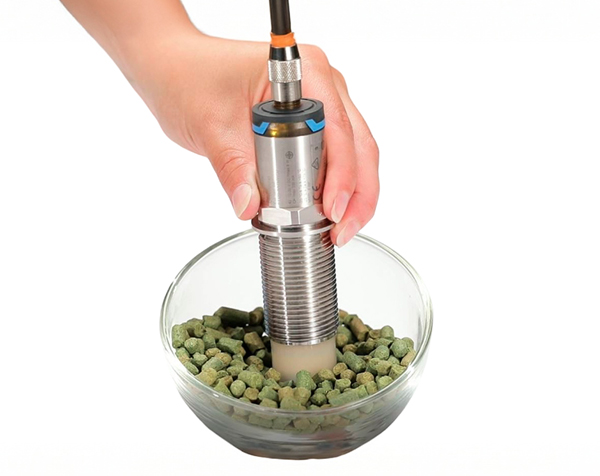

عملکرد این سوئیچ سطح بر پایه فناوری اندازهگیری خازنی است. سنسور با تشخیص تفاوت ثابت دیالکتریک بین هوا و مواد جامد، تغییر وضعیت سطح را شناسایی میکند. زمانی که ماده با سطح سنسور تماس پیدا میکند، ظرفیت خازنی تغییر کرده و سیگنال سوئیچ فعال میشود. وجود الکترود محافظ (Guard Electrode) نقش کلیدی در حذف اثر دیواره مخزن، چسبندگی مواد و نویزهای محیطی ایفا میکند و دقت اندازهگیری را افزایش میدهد. این تجهیز قابلیت تنظیم در دو حالت ایمن را دارد. در حالت MAX برای جلوگیری از سرریز مخزن استفاده میشود و در حالت MIN از خالی شدن بیش از حد یا خشککار کردن تجهیزات پاییندست جلوگیری میکند. در صورت قطع تغذیه یا بروز خطا، خروجی به حالت ایمن (باز شدن سوئیچ) میرود که مطابق با اصول ایمنی صنعتی است.
نصب Nivector FTI26 معمولاً بهصورت جانبی روی دیواره سیلو انجام میشود و توصیه میگردد سطح سنسور حداقل ۲۰ میلیمتر به داخل مخزن نفوذ داشته باشد. در سیلوهایی با دیواره ضخیم یا شرایطی که احتمال تجمع مواد وجود دارد، استفاده از آداپتورهای رزوهای و تجهیزات جانبی توصیه میشود. برای محافظت مکانیکی در برابر مواد ساینده یا دانههای درشت نیز میتوان از Protector استفاده کرد. این سنسور برای دمای فرآیندی ۲۰- تا ۸۰+ درجه سانتیگراد و فشار ۱- تا ۶ بار طراحی شده و در محیطهای دارای خطر انفجار گردوغبار (Zone 20) با استفاده از پوشش محافظ قابل بهرهبرداری است. FTI26 با ولتاژ ۱۲ تا ۳۰ ولت DC کار میکند و از خروجی PNP بهره میبرد. پشتیبانی از پروتکل IO-Link امکان دسترسی به دادههای فرآیندی، پارامترهای تنظیمی و اطلاعات تشخیصی را فراهم میسازد. از طریق IO-Link میتوان تأخیر سوئیچینگ (۰.۳ تا ۶۰ ثانیه)، نقاط سوئیچ و توابع مانیتورینگ خطا را تنظیم کرد. در صورت عدم برقراری ارتباط IO-Link، دستگاه بهصورت خودکار در حالت SIO عمل میکند. همچنین در نسخههای دوکاناله، امکان پیادهسازی منطق XOR برای پایش دقیقتر فراهم است.
راهاندازی، کالیبراسیون و بهرهبرداری
این سنسور بهصورت Plug & Play و پیشکالیبره از کارخانه تحویل میشود و برای اکثر مواد با ثابت دیالکتریک بالاتر از ۱.۶ بدون تنظیم اضافی قابل استفاده است. در کاربردهای خاص یا مواد با دیالکتریک پایین، کالیبراسیون Empty/Full از طریق IO-Link یا با استفاده از آهنربای تست انجام میشود. انجام این تنظیمات ساده بوده و بدون نیاز به باز کردن دستگاه صورت میگیرد. وضعیت عملکرد دستگاه توسط سه LED نمایش داده میشود: سبز برای وضعیت عادی، زرد برای وضعیت سوئیچ و قرمز برای هشدار یا خطا. در صورت بروز خطای داخلی، چراغ قرمز بهصورت ثابت روشن شده و پیام تشخیصی مربوطه صادر میگردد. این تجهیز نیاز به نگهداری پیچیده ندارد و تنها تمیزکاری دورهای سطح سنسور در صورت آلودگی توصیه میشود؛ در صورت خرابی، تعویض کامل دستگاه انجام میگیرد.
برای انطباق کامل با شرایط مختلف فرآیندی، مجموعهای از لوازم جانبی شامل آداپتورهای بهداشتی و جوشی، محافظ مکانیکی، مهره قفلکننده، پوشش محافظ و کابلهای اتصال M12 با درجات حفاظت متنوع ارائه شده است. این تنوع، انعطافپذیری بالایی در نصب و بهرهبرداری ایجاد میکند. در مجموع، Nivector FTI26 راهکاری دقیق، مقاوم و هوشمند برای کنترل سطح مواد جامد در صنایع مدرن است که با ترکیب سادگی نصب، ایمنی بالا و قابلیتهای دیجیتال پیشرفته، بهرهوری سیستمهای صنعتی را بهطور محسوسی افزایش میدهد.
