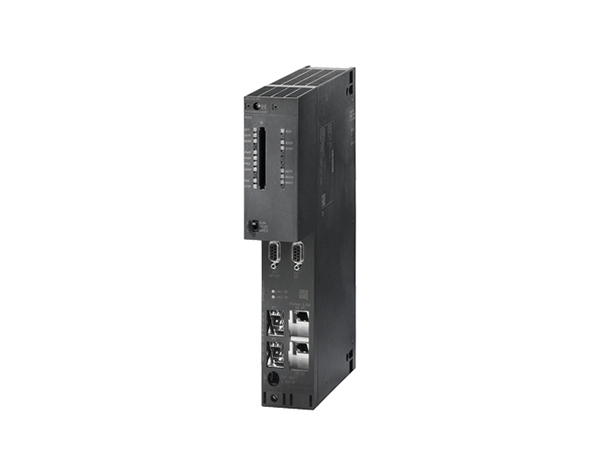

کنترل‌کننده مرکزی SIMATIC S7-400H، مدل CPU 414-5H محصول شرکت زیمنس یکی از واحدهای پردازش مرکزی پیشرفته (CPU) در سری S7-400H است که برای کاربردهای صنعتی با سطح بالای دقت و ایمنی طراحی شده است. این پردازشگر به دلیل ویژگی‌های منحصربه‌فرد و توانایی مدیریت سیستم‌های پیچیده، به‌ویژه در سیستم‌های خودکارسازی بزرگ و کاربردهای حیاتی بسیار مورد توجه است. در ادامه، جزئیات بیشتری در خصوص مشخصات فنی و کاربردهای این محصول ارائه شده است.
ویژگی‌ها و مزایای کلیدی CPU 414-5H
این مدل با کد 6ES7414-5HM06-0AB0 شناخته می‌شود و دارای ۵ رابط است که شامل 1x MPI/DP، 1x DP، 1x PN و دو ورودی برای ماژول‌های همگام‌سازی می‌شود. همچنین از 4 مگابایت حافظه (2 مگابایت برای داده و 2 مگابایت برای برنامه) برخوردار است که به کاربران امکان ذخیره‌سازی و اجرای برنامه‌های پیچیده و بزرگ را می‌دهد.
مشخصات حافظه و پردازش CPU
حافظه داخلی 4 مگابایت این CPU به دو بخش 2 مگابایتی تقسیم شده است، که یک بخش آن به ذخیره‌سازی داده و دیگری به ذخیره‌سازی برنامه‌ها اختصاص دارد. با امکان گسترش حافظه تا 64 مگابایت از طریق کارت‌های حافظه FEPROM، این دستگاه برای برنامه‌های حجیم و داده‌های پردازشی سنگین مناسب است. همچنین از یک باتری پشتیبان برای حفظ اطلاعات در هنگام قطع برق بهره می‌برد و می‌تواند تا دمای 40 درجه سانتی‌گراد با جریان مصرفی 180 میکروآمپر، اطلاعات را نگه دارد.
توانایی‌های پردازشی
این CPU زمان پردازش بسیار سریع دارد و برای عملیات‌های بیتی و محاسبات نقطه ثابت و شناور به ترتیب 18.75 و 37.5 نانوثانیه زمان می‌برد. این سرعت بالا به کاربران اجازه می‌دهد که از آن در سیستم‌هایی با نیاز به پاسخگویی سریع استفاده کنند.
تعداد بلوک‌ها و انواع آن‌ها
این پردازشگر قابلیت پشتیبانی از بلوک‌های مختلفی را دارد. به عنوان مثال، 6000 بلوک داده (DB)، 3000 بلوک تابع (FB) و 3000 بلوک کنترلی (FC) را پشتیبانی می‌کند. همچنین این دستگاه قادر به پشتیبانی از 9 بلوک خطای غیرهمگام و 2 بلوک خطای همگام می‌باشد که امنیت بیشتری را در برابر خطاها فراهم می‌کند.
تنظیمات آدرس‌دهی و ورودی/خروجی
SIMATIC S7-400H CPU 414-5H از تنظیمات آدرس‌دهی ورودی و خروجی بسیار گسترده‌ای برخوردار است. این پردازشگر می‌تواند تا ۸ کیلوبایت ورودی و خروجی و همچنین تصویر فرآیندی به ترتیب برای ورودی‌ها و خروجی‌ها ارائه دهد. این ویژگی باعث انعطاف‌پذیری بالا در کاربردهای مختلف صنعتی و خودکارسازی می‌شود.
قابلیت‌های ارتباطی
این محصول از پروتکل‌های ارتباطی متعددی پشتیبانی می‌کند، از جمله MPI، PROFIBUS DP و PROFINET. این امر باعث می‌شود که CPU 414-5H به راحتی بتواند با سایر دستگاه‌ها و سیستم‌ها در شبکه ارتباط برقرار کند. پروتکل PROFINET به کاربران امکان مدیریت و کنترل دقیق‌تر سیستم‌های صنعتی و اتصال دستگاه‌های متنوعی را می‌دهد. این پردازشگر تا ۶۲ اتصال را به صورت همزمان و با سرعت‌های بالا از طریق پروتکل‌های شبکه پشتیبانی می‌کند.
ایمنی و قابلیت اطمینان
یکی از مزیت‌های بزرگ SIMATIC S7-400H، پشتیبانی از استانداردهای ایمنی بالا برای محیط‌های صنعتی و خطرناک است. به علاوه، این دستگاه دارای گواهی‌نامه‌های لازم جهت استفاده در محیط‌های دارای مواد شیمیایی خطرناک و احتمال انفجار می‌باشد که برای صنایع نفت، گاز و پتروشیمی مناسب است. همچنین، این دستگاه با استانداردهای RoHS همخوانی دارد که تضمین می‌کند از مواد مضر در ساخت آن استفاده نشده است و برای محیط زیست ایمن است.
ویژگی‌های ظاهری و ابعاد

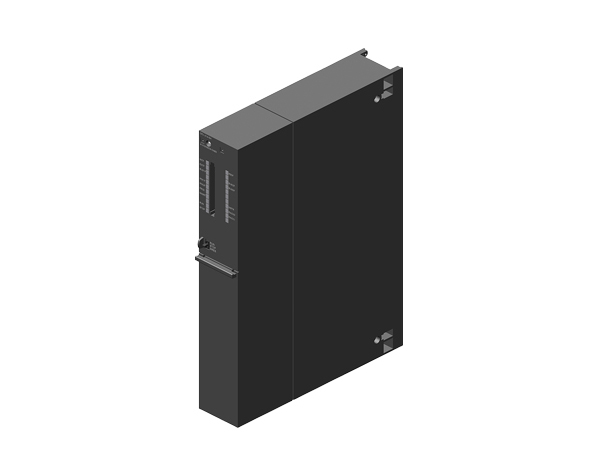

ابعاد این دستگاه ۵۰ میلی‌متر عرض، ۲۹۰ میلی‌متر ارتفاع و ۲۱۹ میلی‌متر عمق است و وزنی حدود 995 گرم دارد. این ابعاد و وزن به نسبت کوچک، امکان نصب آن را در کابینت‌های کوچک و فضاهای محدود فراهم می‌کند.
کاربری در صنایع مختلف
CPU 414-5H به دلیل پشتیبانی از چندین نوع پروتکل و اتصالات متنوع و همچنین توانایی بالا در پردازش، در صنایع مختلفی از جمله خودروسازی، صنایع شیمیایی، نفت و گاز، صنایع فولاد و سیستم‌های حمل‌ونقل کاربرد دارد. علاوه بر این، قابلیت همگام‌سازی و پردازش موازی این CPU آن را به گزینه‌ای عالی برای سیستم‌های حساس و حیاتی تبدیل کرده است.
نتیجه‌گیری
واحد پردازش مرکزی SIMATIC S7-400H CPU 414-5H یک انتخاب بسیار مناسب برای سیستم‌های صنعتی پیچیده و حیاتی است. این محصول با پشتیبانی از پروتکل‌های ارتباطی متعدد، ایمنی بالا، و توانایی پردازش موازی، امکان اجرای پروژه‌های بزرگ و پیچیده را فراهم می‌کند. با استفاده از این محصول، صنایع می‌توانند به بهبود کارایی، کاهش زمان توقف و افزایش بهره‌وری دست یابند.
