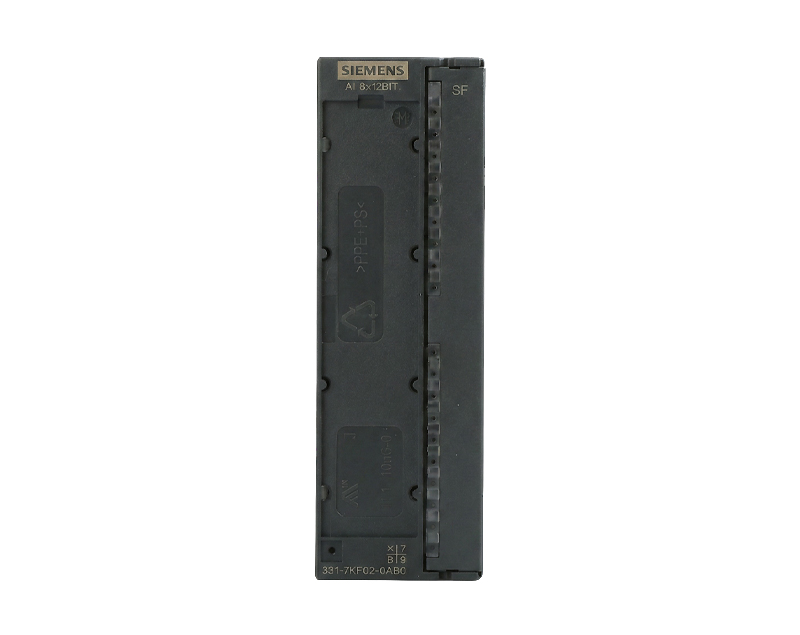

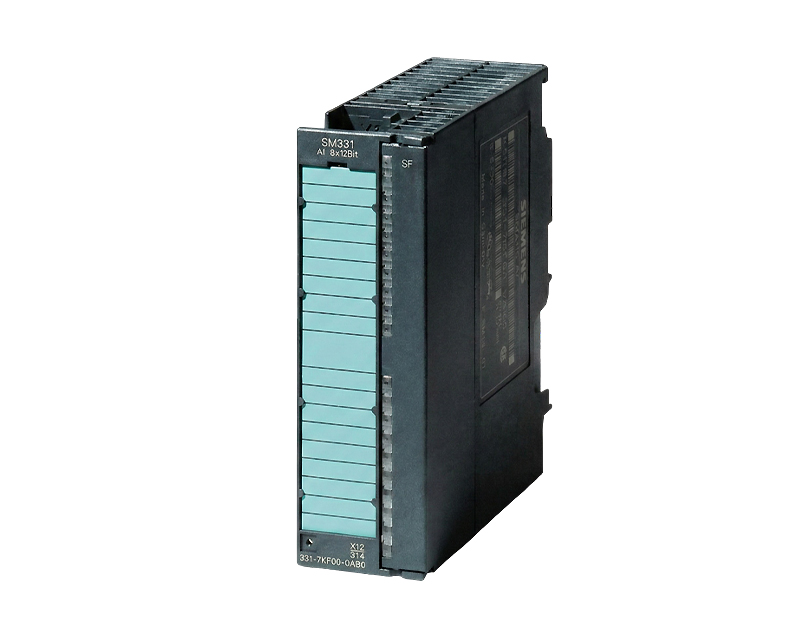

ماژول ورودی آنالوگ 6ES7331-7KF02-0AB0
ماژول ورودی آنالوگ 6ES7331-7KF02 یکی از اجزای کلیدی سری SIMATIC S7-300 زیمنس است که برای اتصال سنسورهای آنالوگ به سیستمهای PLC طراحی شده است. این ماژول امکان تبدیل سیگنالهای آنالوگ به دادههای دیجیتال را فراهم کرده و برای اندازهگیری پارامترهای فیزیکی نظیر ولتاژ، جریان، دما و مقاومت به کار میرود.
ویژگیهای کلیدی:
- ورودیهای متنوع آنالوگ:
این ماژول دارای 8 کانال ورودی آنالوگ است که میتوانند برای انواع ورودیها، از جمله ولتاژ، جریان، ترموکوپلها، ترمومترهای مقاومتی و مقاومتها پیکربندی شوند. این قابلیت، سازگاری گستردهای با انواع سنسورها فراهم میکند. - پشتیبانی از محدودههای ورودی مختلف:
ماژول از محدودههای ورودی متعددی پشتیبانی میکند. برای ورودیهای ولتاژ، این محدودهها شامل:
-1 تا +1 ولت، -10 تا +10 ولت، -2.5 تا +2.5 ولت، -250 تا +250 میلیولت، -5 تا +5 ولت، -500 تا +500 میلیولت و -80 تا +80 میلیولت است.
برای ورودیهای جریان، مقادیر 0 تا 20 میلیآمپر، -10 تا +10 میلیآمپر، -20 تا +20 میلیآمپر و 4 تا 20 میلیآمپر پشتیبانی میشوند. - اندازهگیری دما و مقاومت:
این ماژول قابلیت اندازهگیری دمای ترموکوپلهای انواع E، J، K، L و N را دارد و همچنین از ترمومترهای مقاومتی مانند Pt 100 و Ni 100 پشتیبانی میکند. علاوه بر این، میتواند مقادیر مقاومت در بازههای 0 تا 150 اهم، 0 تا 300 اهم و 0 تا 600 اهم را اندازهگیری کند. - دقت بالا:
تبدیل آنالوگ به دیجیتال در این ماژول با رزولوشن 9، 12 یا 14 بیت انجام میشود که دقت بالایی در اندازهگیری فراهم میکند. همچنین رزولوشن با محدوده اضافهشده به 15 بیت میرسد. - زمان یکپارچهسازی قابل تنظیم:
این ماژول امکان تنظیم زمان یکپارچهسازی سیگنالها را فراهم میکند. مقادیر قابل تنظیم شامل 2.5، 16.67، 20 یا 100 میلیثانیه است. - خطیسازی پارامتریک:
برای انواع ترموکوپلها (E، J، K، L، N) و ترمومترهای مقاومتی (Pt100، Ni100)، امکان خطیسازی پارامتریک وجود دارد که دقت دادههای اندازهگیریشده را تضمین میکند. - جبران دما:
ماژول دارای جبرانسازی دمای داخلی قابل تنظیم است و از جبرانسازی دمای خارجی از طریق سوکت جبران نیز پشتیبانی میکند. این ویژگی، دقت اندازهگیری ترموکوپلها را در شرایط دمایی متغیر حفظ میکند. - تشخیص خطا و عیبیابی:
این ماژول دارای عملکردهای تشخیصی و آلارمهای محدودیت مقادیر است که میتوان آنها را تنظیم کرد. همچنین میتواند خطاهایی مانند مدار باز، اتصال کوتاه و خرابی سنسورها را شناسایی کند. - ایزولاسیون الکتریکی:
ایزولاسیون الکتریکی بین کانالها و باس داخلی سیستم، و همچنین بین کانالها و منبع تغذیه برقرار است. این ایزولاسیون، سلامت سیگنال و ایمنی سیستم را تضمین میکند.
مشخصات فنی:
- ولتاژ تغذیه: 24 ولت DC
- توان تلفشده: 1 وات
- جریان ورودی: حداکثر 30 میلیآمپر از ولتاژ بار و 50 میلیآمپر از باس داخلی
- ولتاژ ورودی مجاز (حد تخریب): حداکثر 20 ولت مداوم و 75 ولت برای 1 ثانیه
- ابعاد: 40 میلیمتر عرض، 125 میلیمتر ارتفاع، 117 میلیمتر عمق
- وزن: حدود 250 گرم
- حد خطای عملکرد:
- 0.6% تا 1% برای ولتاژ
- 0.7% برای جریان و مقاومت
- 0.7% تا 0.8% برای ترمومترهای مقاومتی
- 1.1% برای ترموکوپلها
کاربردها:
- اندازهگیری و پایش: استفاده در سیستمهای پایش صنعتی برای جمعآوری دادههای سنسورهای آنالوگ.
- کنترل فرایندها: یکپارچهسازی در سیستمهای کنترل پیچیده جهت بهینهسازی فرایندهای تولید.
- پروژههای اتوماسیون صنعتی: مناسب برای کاربردهای مختلف در صنایع خودکارسازی.
ماژول 6ES7331-7KF02-0AB0 با ویژگیهای بینظیر خود یکی از بهترین انتخابها برای اندازهگیری دقیق و پایدار سیگنالهای آنالوگ در محیطهای صنعتی است.
