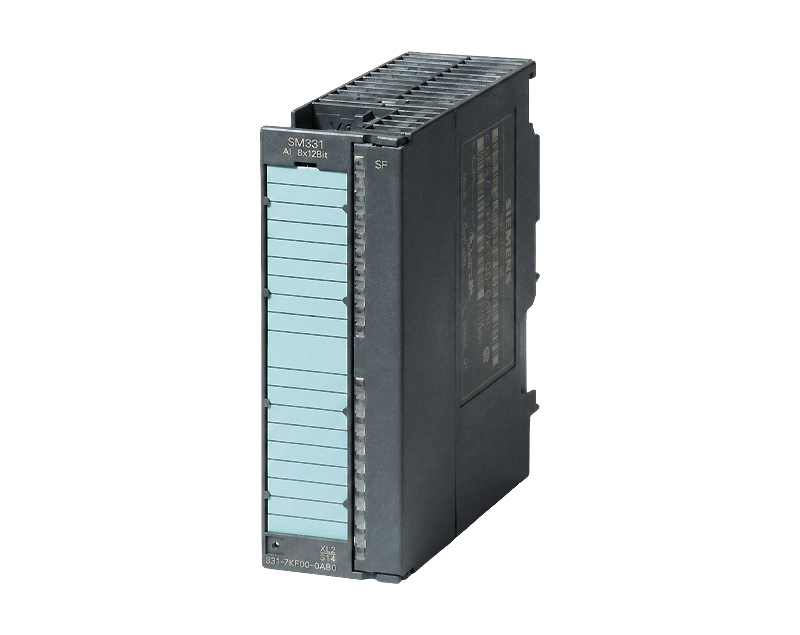

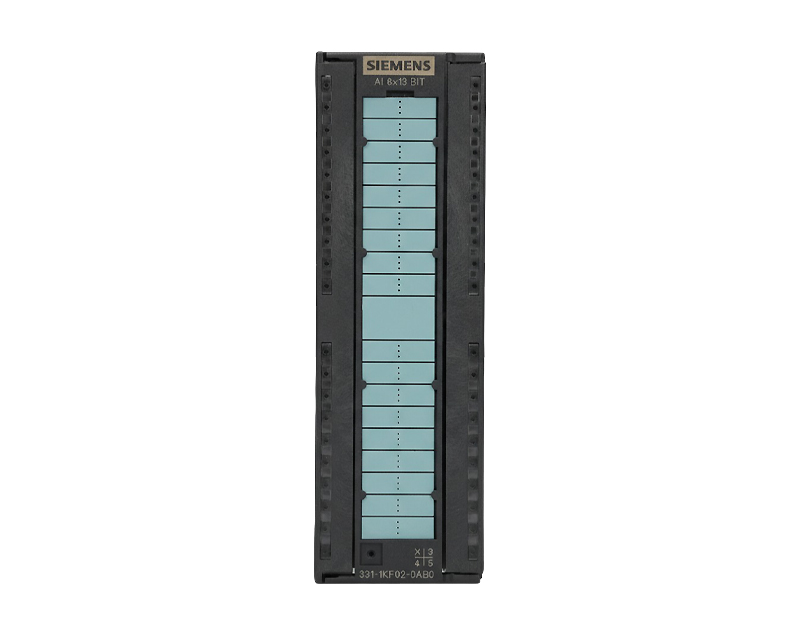

در دنیای اتوماسیون صنعتی، جایی که دقت در جمعآوری دادهها سنگ بنای یک سیستم کنترل هوشمند است، ماژول SM 331 (6ES7331-1KF02-0AB0) از سری محبوب SIMATIC S7-300 شرکت زیمنس، به عنوان یکی از مطمئنترین درگاههای ورود اطلاعات آنالوگ شناخته میشود. این ماژول پیشرفته با هدف تبدیل دقیق سیگنالهای آنالوگ دریافتی از محیط به زبان دیجیتال طراحی شده و به دلیل ساختار مستحکم و پایداری بالا در محیطهای نویزی، در طیف وسیعی از صنایع مورد استفاده قرار میگیرد. در پروژههایی که اندازهگیری مداوم پارامترهایی چون فشار، دبی، دما و سطح مایعات اولویت دارد، این کارت ورودی به عنوان یک رابط حیاتی عمل میکند. ما در فروشگاه دراک با اشراف کامل بر چالشهای فنی پروژهها، این ماژول را به عنوان یک راهکار تضمینشده برای اتصال سنسورهای ابزار دقیق به PLC زیمنس پیشنهاد میدهیم تا دقت عملیاتی سیستم به حداکثر برسد.
ویژگیهای کلیدی که این ماژول را در میان همردههای خود متمایز میکند، در گام اول به ورودیهای آنالوگ متنوع آن باز میگردد. این کارت دارای ۸ کانال ورودی آنالوگ ایزوله است که هر یک میتوانند برای نوع خاصی از سیگنالهای آنالوگ پیکربندی شوند. پشتیبانی گسترده از سیگنالهای ولتاژ (مانند ۰ تا ۱۰ ولت، ۱ تا ۵ ولت و بازههای میلیولتی) و سیگنالهای جریان (نظیر ۴ تا ۲۰ میلیآمپر و ۰ تا ۲۰ میلیآمپر) باعث میشود تا این ماژول با تقریباً تمام ترانسمیترهای موجود در بازار سازگار باشد. همچنین، قابلیت اتصال مستقیم به مقاومتها و ترموستورهای مقاومتی نظیر Pt100، Ni100 و Ni1000، نیاز به مبدلهای واسط را حذف کرده و هزینههای نهایی پروژه را کاهش میدهد. کارشناسان فنی فروشگاه دراک همواره به این نکته اشاره میکنند که استفاده از این ماژول در سیستمهای تهویه و پایش کوره، به دلیل پشتیبانی بومی از سنسورهای مقاومتی، پایداری فوقالعادهای را ایجاد میکند.
از نظر عملکردی، دقت بالا و رزولوشن ۱۳ بیتی (شامل بیت علامت) این ماژول، امکان نمایش سیگنالها با جزئیات بسیار دقیق را فراهم میآورد. خطای عملیاتی بسیار پایین (±۰.۶٪ برای ولتاژ و ±۰.۵٪ برای جریان) تضمین میکند که دادههای ورودی به پردازنده PLC، با کمترین انحراف ممکن از مقدار واقعی فرآیند باشند. زمان تبدیل پایه ۶۶ میلیثانیهای، در کنار امکان تنظیم زمان انتگرالگیری به ۵۰ یا ۶۰ میلیثانیه، به کاربر این اجازه را میدهد که بر اساس فرکانس برق شهر (۵۰ یا ۶۰ هرتز)، نویزهای الکترومغناطیسی محیطی را به طور مؤثری فیلتر کند. این ویژگی در محیطهای صنعتی شلوغ که کابلهای قدرت در نزدیکی کابلهای سیگنال قرار دارند، یک مزیت فنی غیرقابل چشمپوشی است. فروشگاه دراک با تأمین تجهیزات جانبی مانند کابلهای شیلددار استاندارد، به شما کمک میکند تا از این قابلیت فیلترینگ بیشترین بهره را ببرید.
ایزولاسیون قوی یکی دیگر از ستونهای طراحی زیمنس در این ماژول است. ورودیهای آنالوگ این کارت از باس پشتیبان (Backplane Bus) با ولتاژ ۵۰۰ ولت DC کاملاً ایزوله شدهاند. این موضوع نه تنها از نفوذ نویزهای محیطی به بخشهای حساس پردازنده جلوگیری میکند، بلکه ایمنی کلی سیستم را در صورت بروز خطا در سمت سنسور افزایش میدهد. همچنین مصرف انرژی بسیار کم این ماژول (حداکثر ۹۰ میلیآمپر از باس ۵ ولت) باعث میشود که بار اضافی بر روی منبع تغذیه سیستم وارد نشود. طراحی بهینه و تلفات توان بسیار پایین (معمولاً ۰.۴ وات)، دمای کاری داخل تابلو را در حد مطلوب نگه میدارد که این امر مستقیماً بر طول عمر سایر قطعات مجاور تأثیر مثبت دارد. فروشگاه دراک در لاله زار، این پایداری و کیفیت مهندسی را با ارائه ضمانت اصالت کالا برای مشتریان خود تضمین مینماید.
در بحث نصب و سیمکشی، ماژول SM 331 انعطافپذیری بالایی در پشتیبانی از اتصالات ۲، ۳ و ۴ سیمه دارد. این موضوع به ویژه در هنگام استفاده از سنسورهای مقاومتی برای جبرانسازی مقاومت کابل در فواصل طولانی (تا ۲۰۰ متر برای کابلهای شیلددار) اهمیت پیدا میکند. نصب و راهاندازی این ماژول در محیط نرمافزاری Step 7 یا TIA Portal بسیار ساده است و بلوکهای تنظیماتی آن به گونهای طراحی شدهاند که تکنسینها بتوانند در کمترین زمان ممکن، پارامترهای هر کانال را مطابق با نیاز فرآیند تغییر دهند. ما در فروشگاه دراک، نه تنها به عنوان یک تأمینکننده، بلکه به عنوان مشاور فنی در کنار شما هستیم تا در انتخاب صحیح نوع سیمکشی و تنظیمات نرمافزاری، بهترین عملکرد را از ماژول 6ES7331-1KF02-0AB0 دریافت کنید.
در نهایت، میتوان نتیجه گرفت که ماژول SM 331 یک گزینه عالی و استراتژیک برای سیستمهای اتوماسیونی است که نیازمند اندازهگیری دقیق، ایزولاسیون مطمئن و تنوع ورودی هستند. ترکیب تکنولوژی آلمانی زیمنس با پشتیبانی فنی و موجودی کامل در فروشگاه دراک، مسیری هموار برای اجرای پروژههای مانیتورینگ و کنترل فرآیند در اختیار شما قرار میدهد. اگر به دنبال ارتقای سیستمهای قدیمی S7-300 یا طراحی یک لوپ کنترلی جدید هستید، این ماژول با دوام و کارایی اثبات شده خود، پاسخی قطعی به نیازهای شما خواهد بود. برای استعلام قیمت روز و دریافت اطلاعات تکمیلی، تیم فروش ما در قلب بازار ابزار دقیق لاله زار آماده خدمترسانی به شماست تا خریدی هوشمندانه و فنی را تجربه کنید.
