ماژول نمایشگر / 50082503

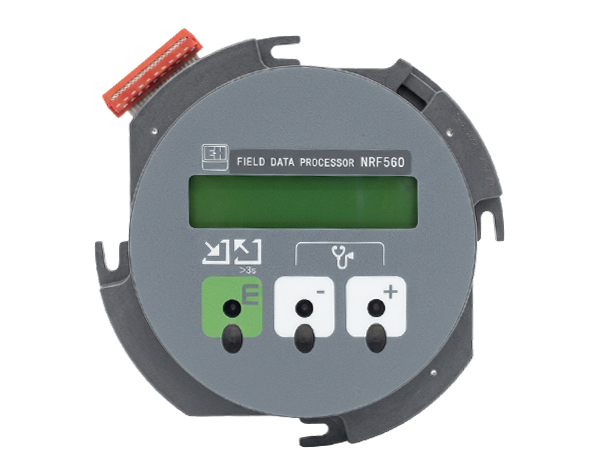

ماژول نمایشگر و پنل اپراتوری مورد استفاده در سیستم Promonitor NRF560 شرکت Endress+Hauser یکی از اجزای مهم رابط کاربری این تجهیز صنعتی محسوب می‌شود و نقش اصلی آن ایجاد ارتباط مستقیم میان اپراتور و بخش پردازش اطلاعات دستگاه است. قطعه‌ای که در تصاویر مشاهده می‌شود، از نظر طراحی پنل جلویی، عبارت درج‌شده روی بدنه، ساختار نمایشگر و نوع اتصال از طریق کابل فلت، به مجموعه Display & Operation Module دستگاه Field Data Processor NRF560 تعلق دارد. روی قسمت جلویی این مجموعه عبارت FIELD DATA PROCESSOR NRF560 دیده می‌شود و وجود نمایشگر به همراه سه کلید اپتیکال نشان می‌دهد که این قطعه برای مشاهده اطلاعات عملیاتی، دسترسی به منوهای دستگاه و انجام تنظیمات مورد نیاز اپراتور طراحی شده است. در واقع، این ماژول بخشی از ساختار بهره‌برداری روزمره دستگاه NRF560 است و بدون وجود یک رابط کاربری سازگار، دسترسی مستقیم به وضعیت عملکرد و تنظیمات داخلی سیستم با محدودیت مواجه خواهد شد.

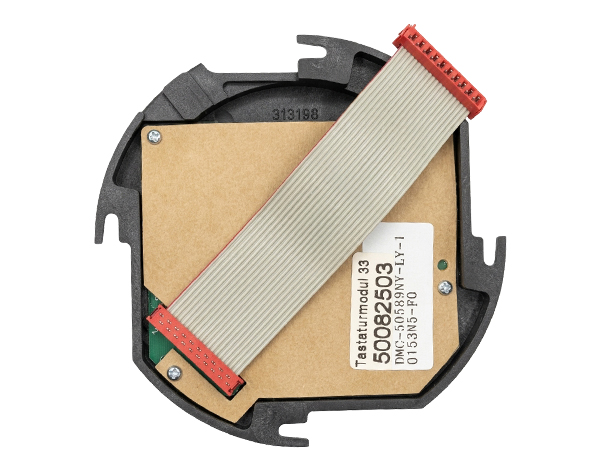

یکی از نکات مهم در شناسایی این قطعه، شماره 50082503 است که روی برچسب پشت ماژول مشاهده می‌شود. بررسی اطلاعات موجود نشان می‌دهد که این شماره در فهرست رسمی قطعات یدکی Promonitor NRF560 به‌صورت یک Order Number مستقل برای Display Module معرفی نشده است. در نگاه اول ممکن است این موضوع باعث ایجاد ابهام شود، زیرا معمولاً تصور می‌شود هر شماره‌ای که روی یک قطعه صنعتی Endress+Hauser درج شده، الزاماً همان شماره سفارش رسمی برای خرید و تأمین قطعه است. اما در تجهیزات صنعتی، به‌ویژه دستگاه‌هایی که دارای چندین نسل سخت‌افزاری، Revision الکترونیکی و مجموعه‌های داخلی مختلف هستند، چنین فرضی همیشه درست نیست. یک تجهیز می‌تواند هم‌زمان دارای شماره سفارش تجاری، شماره قطعه یدکی، شماره اسمبلی، شماره PCB، کد تولید و شناسه‌های مربوط به تأمین‌کنندگان داخلی باشد و هر یک از این شماره‌ها کاربرد متفاوتی در زنجیره تولید، تعمیر و خدمات پس از فروش داشته باشند.

به همین دلیل، شماره 50082503 که روی پشت ماژول موردنظر دیده می‌شود، باید با دقت بیشتری تفسیر شود. این شماره احتمالاً یک شناسه داخلی مربوط به مجموعه، اسمبلی یا فرآیند تولید است و نباید بدون بررسی بیشتر مستقیماً معادل شماره سفارش رسمی Endress+Hauser برای کل ماژول نمایشگر در نظر گرفته شود. وجود کدهای دیگری مانند DMC-50589N1-L1-1 و 0153N5-E0 نیز این احتمال را تقویت می‌کند که بخشی از اطلاعات درج‌شده روی برچسب به شناسایی زیرمجموعه الکترونیکی، تولیدکننده ماژول یا Revision داخلی قطعه مربوط باشد. بنابراین، نبودن شماره 50082503 در فهرست رسمی Spare Part دستگاه NRF560 به این معنی نیست که قطعه موردنظر متعلق به این تجهیز نیست. برعکس، شکل ظاهری پنل، عبارت درج‌شده روی بخش جلویی و ساختار اتصال ماژول، ارتباط آن با مجموعه NRF560 را به‌خوبی نشان می‌دهد، اما برای تعیین شماره سفارش دقیق جایگزین باید اطلاعات بیشتری از خود دستگاه بررسی شود.

در ساختار رسمی قطعات NRF560، نسخه‌های مختلفی از ماژول نمایشگر و اپراتوری معرفی شده‌اند. از جمله شماره 017801-0010 که برای Display Module مجهز به سه کلید اپتیکال معرفی شده و شماره 70103938 که به یکی دیگر از نسخه‌های Display Module این تجهیز مربوط است. تفاوت میان این شماره‌ها تنها یک تغییر ساده در کد قطعه نیست، بلکه می‌تواند به نسل سخت‌افزاری، نوع نمایشگر، تعداد خطوط قابل نمایش، Revision بردهای داخلی و نسخه نرم‌افزار دستگاه ارتباط داشته باشد. به همین دلیل، در زمان شناسایی یک ماژول نمایشگر قدیمی، نمی‌توان صرفاً با مشاهده شباهت ظاهری پنل، شماره سفارش قطعی آن را تعیین کرد. ممکن است دو پنل از نمای روبه‌رو تقریباً مشابه باشند، اما از نظر نوع فلت، آرایش اتصالات، ساختار الکترونیکی یا سازگاری با Communication Board تفاوت داشته باشند.

در نسخه‌های مختلف Promonitor NRF560، ساختار نمایشگر و بردهای ارتباطی نیز تغییر کرده است. برخی نسخه‌ها از نمایشگرهای ساده‌تر استفاده می‌کنند و برخی دیگر دارای نمایشگرهای با قابلیت نمایش اطلاعات بیشتر هستند. این موضوع به‌طور مستقیم بر انتخاب ماژول جایگزین تأثیر می‌گذارد. برای مثال، وجود یک ماژول با نمایشگر چهارخطی به این معنی نیست که بتوان آن را بدون بررسی روی دستگاهی نصب کرد که در نسخه اولیه خود از نمایشگر متفاوتی استفاده می‌کرده است. سازگاری میان Display Module و بردهای داخلی دستگاه باید از نظر الکتریکی، مکانیکی و نرم‌افزاری بررسی شود. در غیر این صورت، حتی اگر ماژول جدید از نظر اندازه و ظاهر با قطعه قبلی مشابه باشد، ممکن است عملکرد صحیحی در دستگاه نداشته باشد.

از نظر عملکردی، پنل جلویی NRF560 نقش رابط میان اپراتور و سیستم پردازش اطلاعات دستگاه را بر عهده دارد. Promonitor NRF560 یک Field Data Processor است که برای مدیریت، پردازش و نمایش اطلاعات مرتبط با فرآیندهای صنعتی طراحی شده است. در چنین تجهیزی، نمایشگر اهمیت زیادی دارد، زیرا اپراتور از طریق آن می‌تواند اطلاعات عملیاتی، وضعیت سیستم، پارامترهای تنظیمات و پیام‌های مرتبط با عملکرد دستگاه را مشاهده کند. کلیدهای اپتیکال موجود روی پنل نیز امکان حرکت در منوها، انتخاب گزینه‌ها و تغییر تنظیمات را فراهم می‌کنند. ترکیب نمایشگر و کلیدهای اپتیکال باعث می‌شود اپراتور بتواند بدون نیاز به باز کردن دستگاه یا استفاده از تجهیزات جانبی، بخشی از عملیات مورد نیاز برای بررسی و تنظیم سیستم را انجام دهد.

سه کلید اپتیکال موجود در این ماژول نیز یکی از ویژگی‌های قابل توجه آن هستند. استفاده از کلیدهای اپتیکال یا بدون تماس مکانیکی مستقیم، می‌تواند در محیط‌های صنعتی مزایای خاص خود را داشته باشد. کلیدهای مکانیکی در طول زمان در معرض استهلاک، نفوذ آلودگی و خرابی ناشی از استفاده مداوم قرار دارند، در حالی که طراحی‌های مبتنی بر فناوری اپتیکال می‌توانند تعداد قطعات مکانیکی متحرک را کاهش دهند. البته ساختار دقیق عملکرد این کلیدها باید بر اساس نسخه فنی مربوط به همان ماژول بررسی شود، اما وجود سه نقطه کنترلی روی پنل نشان می‌دهد که این مجموعه برای ناوبری و تعامل مستقیم با منوهای دستگاه طراحی شده است.

اتصال این ماژول از طریق کابل فلت به مجموعه داخلی دستگاه انجام می‌شود. وجود فلت چندرشته‌ای در پشت قطعه نشان می‌دهد که ارتباط میان پنل و بردهای داخلی از طریق مجموعه‌ای از خطوط سیگنال برقرار می‌شود. این خطوط می‌توانند وظایف مختلفی از جمله انتقال اطلاعات مورد نیاز نمایشگر، دریافت فرمان‌های صادرشده از کلیدهای اپراتوری و برقراری ارتباط با بردهای پردازشی یا ارتباطی دستگاه را بر عهده داشته باشند. با این حال، تعداد رشته‌های فلت یا شکل ظاهری اتصال به‌تنهایی برای تعیین سازگاری کامل یک ماژول کافی نیست. آرایش پین‌ها، نوع سیگنال‌ها و Revision سخت‌افزاری نیز باید بررسی شود.

این مسئله در ارتباط با بردهای FCB دستگاه NRF560 اهمیت بیشتری پیدا می‌کند. نسخه‌های مختلف برد Communication یا FCB در ساختار دستگاه می‌توانند با نسخه‌های متفاوتی از Display Module مورد استفاده قرار گرفته باشند. بنابراین، زمانی که یک ماژول نمایشگر به‌عنوان قطعه جایگزین تهیه می‌شود، بررسی شماره و Revision برد ارتباطی موجود در دستگاه اهمیت زیادی دارد. ممکن است یک ماژول از نظر ظاهر کاملاً مشابه نمونه قبلی باشد، اما برای نسخه دیگری از FCB طراحی شده باشد. چنین تفاوت‌هایی معمولاً در بازار قطعات صنعتی قدیمی بیشتر دیده می‌شوند، زیرا تولید یک محصول ممکن است طی سال‌های مختلف با تغییرات تدریجی در بردهای الکترونیکی و شماره‌گذاری قطعات ادامه پیدا کرده باشد.

از این رو، شماره 50082503 را می‌توان با اطمینان به‌عنوان شناسه درج‌شده روی ماژول فیزیکی موجود معرفی کرد، اما نسبت دادن قطعی آن به یکی از شماره‌های رسمی مانند 017801-0010 یا 70103938 بدون بررسی بیشتر از نظر فنی صحیح نیست. بهترین شیوه برای معرفی این قطعه در یک فروشگاه اینترنتی نیز همین رویکرد شفاف است. یعنی عنوان محصول می‌تواند شامل شماره 50082503 باشد، زیرا این شماره مستقیماً روی قطعه مشاهده شده و برای تطبیق موجودی و شناسایی نمونه فیزیکی اهمیت دارد. اما در بخش توضیحات باید به‌روشنی بیان شود که این شماره الزاماً Order Number رسمی Endress+Hauser برای سفارش یک ماژول کامل نیست و انتخاب قطعه جایگزین باید با توجه به مشخصات دستگاه اصلی انجام شود.

برای خرید یا جایگزینی این ماژول، بررسی چند عامل اهمیت ویژه‌ای دارد. شماره کامل دستگاه NRF560، نوع نمایشگر فعلی، ساختار پنل، تعداد خطوط نمایشگر، نوع برد Communication یا FCB و در صورت امکان نسخه نرم‌افزار دستگاه باید مورد توجه قرار گیرد. ارسال تصویر از بخش جلویی ماژول به‌تنهایی ممکن است برای تطبیق دقیق کافی نباشد و تصویر برچسب پشت قطعه، کابل فلت و برد داخلی دستگاه می‌تواند اطلاعات ارزشمندی برای شناسایی نسخه صحیح فراهم کند. در برخی موارد، شماره سریال یا مشخصات کامل تجهیز اصلی نیز به تأمین‌کننده کمک می‌کند تا قطعه مناسب را با دقت بیشتری بررسی کند.

این موضوع به‌خصوص در بازار قطعات یدکی ابزار دقیق اهمیت زیادی دارد. بسیاری از تجهیزات صنعتی برای سال‌ها در کارخانه‌ها، پالایشگاه‌ها، مخازن ذخیره‌سازی و واحدهای فرآیندی مورد استفاده قرار می‌گیرند، در حالی که در طول این مدت ممکن است نسخه اصلی یک برد یا ماژول توسط سازنده به Revision جدیدتری تغییر کرده باشد. در چنین شرایطی، مشتری ممکن است با قطعه‌ای روبه‌رو شود که شماره روی PCB آن با شماره Spare Part رسمی متفاوت است. تفاوت میان این دو شماره لزوماً نشانه اشتباه یا تقلبی بودن قطعه نیست؛ بلکه ممکن است نتیجه ساختار شماره‌گذاری داخلی سازنده باشد. تشخیص صحیح این تفاوت یکی از بخش‌های مهم فرآیند تأمین قطعات صنعتی محسوب می‌شود.

در فروشگاه دراک، معرفی و تأمین قطعاتی از این نوع نیازمند توجه هم‌زمان به اطلاعات درج‌شده روی قطعه و مشخصات فنی تجهیز اصلی است. اتکا به یک شماره به‌تنهایی، به‌خصوص زمانی که آن شماره در منابع رسمی به‌عنوان Order Number قابل سفارش نمایش داده نمی‌شود، می‌تواند باعث انتخاب نادرست شود. به همین دلیل، رویکرد حرفه‌ای در تأمین قطعات Endress+Hauser باید بر پایه تطبیق چند عامل باشد؛ از جمله ظاهر قطعه، ساختار اتصال، نسل دستگاه و اطلاعات بردهای داخلی. این روش به مشتری کمک می‌کند تا میان یک کد داخلی اسمبلی و شماره رسمی قطعه یدکی تفاوت قائل شود.

برای صنایع و فعالان بازار ابزار دقیق در تهران و به‌ویژه مجموعه‌هایی که برای تأمین تجهیزات و قطعات یدکی به بازار لاله‌زار مراجعه می‌کنند، این سطح از بررسی اهمیت عملی زیادی دارد. در بازار ممکن است قطعاتی با ظاهر مشابه و شماره‌های نزدیک عرضه شوند، اما تفاوت در Revision می‌تواند نتیجه نهایی نصب را تغییر دهد. به همین دلیل، انتخاب تأمین‌کننده‌ای که علاوه بر فروش، امکان بررسی فنی و تطبیق مشخصات را فراهم کند، می‌تواند احتمال خرید اشتباه را کاهش دهد. فروشگاه دراک نیز در معرفی قطعات یدکی صنعتی از چنین رویکردی استفاده می‌کند و تلاش می‌کند اطلاعات درج‌شده روی خود قطعه با اطلاعات مربوط به سازگاری واقعی آن در دستگاه تفکیک شود.

ماژول موردنظر را می‌توان به‌طور کلی یک Display & Operation Module یا ماژول نمایشگر و اپراتوری برای Endress+Hauser Promonitor NRF560 معرفی کرد. پنل جلویی مجهز به نمایشگر و سه کلید اپتیکال، وظیفه ایجاد رابط کاربری میان اپراتور و Field Data Processor را بر عهده دارد و از طریق کابل فلت با ساختار الکترونیکی داخلی دستگاه ارتباط برقرار می‌کند. شماره 50082503 که روی پشت محصول مشاهده می‌شود، یک شناسه مهم برای تطبیق نمونه موجود است، اما بر اساس اطلاعات بررسی‌شده نباید بدون تأیید بیشتر به‌عنوان شماره سفارش رسمی و مستقل Endress+Hauser معرفی شود.

در نتیجه، هنگام سفارش یا جایگزینی این قطعه، بهترین تصمیم بر اساس تطبیق کامل ماژول موجود با دستگاه اصلی گرفته می‌شود. بررسی نوع نمایشگر، ساختار پنل، شماره برد FCB، نسخه سخت‌افزاری و اطلاعات تجهیز می‌تواند از بروز خطا جلوگیری کند. این موضوع به‌ویژه برای سیستم‌هایی مانند NRF560 که در طول دوره تولید خود ممکن است تغییرات مختلفی در بخش‌های داخلی داشته باشند، اهمیت بیشتری پیدا می‌کند. شماره‌های 017801-0010 و 70103938 به‌عنوان نمونه‌هایی از شماره‌های رسمی معرفی‌شده برای نسخه‌های مختلف Display Module نشان می‌دهند که انتخاب قطعه جایگزین باید بر اساس نسل و پیکربندی واقعی تجهیز انجام شود، نه صرفاً بر پایه یک شماره درج‌شده روی پشت اسمبلی.

بنابراین، اگر ماژولی با شناسه 50082503 در اختیار دارید، می‌توان آن را به‌عنوان ماژول نمایشگر و پنل اپراتوری مربوط به Promonitor NRF560 شناسایی و معرفی کرد، اما برای سفارش یک قطعه جایگزین دقیق، لازم است اطلاعات تکمیلی دستگاه بررسی شود. این روش هم از نظر فنی قابل اعتمادتر است و هم برای مشتریانی که به دنبال قطعه‌ای سازگار برای تجهیز صنعتی خود هستند، شفافیت بیشتری ایجاد می‌کند. در فروشگاه دراک، بررسی عکس قطعه، اطلاعات پشت ماژول، مشخصات دستگاه اصلی و در صورت امکان تصویر برد ارتباطی می‌تواند مسیر مناسبی برای تطبیق دقیق‌تر قطعه مورد نیاز باشد و به انتخاب نسخه سازگار با تجهیز موجود کمک کند.

این رویکرد در نهایت تفاوت مهم میان شناسایی ظاهری یک قطعه و تأمین صحیح آن را مشخص می‌کند. ظاهر پنل می‌تواند کاربرد کلی ماژول را نشان دهد، اما شماره‌گذاری داخلی، Revision سخت‌افزاری و سازگاری با سایر اجزای دستگاه تعیین می‌کنند که آیا یک قطعه واقعاً جایگزین مناسبی برای نمونه قبلی است یا خیر. ماژول نمایشگر NRF560 نمونه مناسبی از قطعاتی است که برای شناسایی حرفه‌ای آن باید هم به خود قطعه و هم به ساختار تجهیز اصلی توجه کرد. به همین دلیل، استفاده از شماره 50082503 به‌عنوان شناسه محصول برای معرفی موجودی قابل قبول است، اما در فرآیند خرید و جایگزینی، بررسی مشخصات فنی کامل دستگاه همچنان ضروری خواهد بود.
