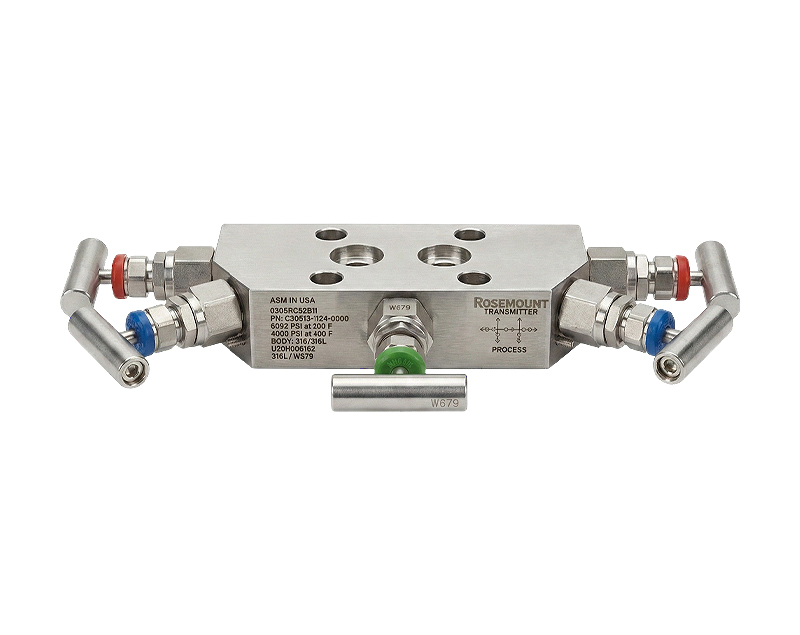

منیفولد یکپارچه Rosemount 0305 مدل 0305RC52B11B4 یکی از تجهیزات تخصصی در حوزه اتصال مستقیم به ترانسمیترهای فشار صنعتی است که با هدف کاهش نقاط نشتی، افزایش ایمنی عملیاتی و سادهسازی نصب طراحی شده است. این منیفولد بهصورت مهندسیشده برای کار با ترانسمیترهای فشار همین برند توسعه یافته و در دو طراحی کوپلنار و سنتی عرضه میشود، با این تفاوت که نسخه کوپلنار به دلیل حذف فلنج واسط، ساختار فشردهتر، وزن کمتر و تعداد اتصالات رزوهای محدودتری دارد. همین ویژگی در پروژههای صنعتی که بحث ایمنی فرایندی و کاهش ریسک نشت سیال مطرح است، یک مزیت کلیدی محسوب میشود، زیرا هر اتصال مکانیکی بالقوه یک نقطه نشتی است و کاهش این نقاط مستقیماً به افزایش قابلیت اطمینان سیستم منجر میشود.

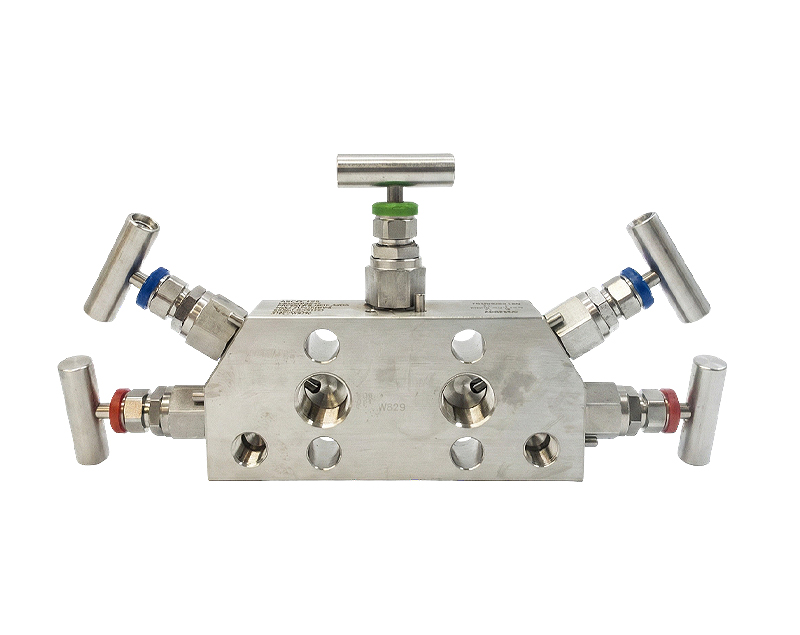

مدل 0305RC52B11B4 از نوع پنجشیری بوده و برای کاربردهای اندازهگیری اختلاف فشار، سطح و بهویژه جریان در خطوط فرایندی طراحی شده است. در پیکربندی پنجشیری، دو شیر ایزوله، دو شیر بالانس و یک شیر تخلیه یا ونت در اختیار کاربر قرار میگیرد که این آرایش امکان ایزولاسیون ایمن ترانسمیتر، انجام کالیبراسیون در محل، بالانس فشار دو سمت سنسور و تخلیه کنترلشده سیال را فراهم میکند. در کاربردهای اندازهگیری جریان گاز طبیعی، چنین ساختاری به اپراتور اجازه میدهد بدون خارج کردن تجهیز از سرویس، عملیات تست و سرویس دورهای را انجام دهد؛ موضوعی که در صنایع نفت، گاز و پتروشیمی اهمیت حیاتی دارد، زیرا توقف فرایند هزینهبر و گاه خطرناک است.
یکی از شاخصترین مزیتهای این مدل، طراحی کوپلنار آن است. در طراحی کوپلنار، منیفولد مستقیماً به بدنه ترانسمیتر متصل میشود و نیاز به فلنج جداگانه حذف میگردد. این موضوع باعث کاهش حدود 50 درصدی نقاط نشتی نسبت به آرایشهای سنتی دارای فلنج میشود. از منظر مهندسی مکانیک، کاهش اتصالات به معنای کاهش تنشهای موضعی، حذف پیچ و مهرههای اضافی، کاهش احتمال شلشدن در اثر سیکلهای حرارتی و ارتعاشی و در نهایت افزایش طول عمر سیستم است. همچنین وزن کلی مجموعه کاهش پیدا میکند که در نصبهای مرتفع یا روی خطوط با قطر کم اهمیت مضاعف دارد.
در بخش متریال، این مدل با بدنه، بونت و استم از جنس استیل ضدزنگ 316/316L SST ارائه میشود که مقاومت بسیار خوبی در برابر خوردگی عمومی، اکسیداسیون و بسیاری از سیالات صنعتی دارد. برای محیطهای خورندهتر، گزینههای آلیاژی مانند Alloy C-276، Alloy 400 و Super Duplex نیز قابل سفارش هستند تا پاسخگوی شرایط سختتر نظیر سیالات حاوی کلرید بالا یا محیطهای اسیدی باشند. این تنوع متریالی باعث میشود کاربر بتواند تجهیز را دقیقاً متناسب با کلاس خوردگی و شرایط فرایندی خود انتخاب کند و از تحمیل هزینههای ناشی از انتخاب بیش از حد محافظهکارانه یا برعکس، انتخاب نامناسب جلوگیری شود.
از نظر اتصال فرایندی، مدل 0305RC52B11B4 دارای رزوههای مادگی ½-14 NPT بوده و همچنین در برخی پیکربندیها اتصال ¼-18 NPT نیز در دسترس است. این استاندارد رزوه در بسیاری از سیستمهای اندازهگیری فشار رایج است و به همین دلیل سازگاری بالایی با خطوط ایمپالس و اتصالات صنعتی دارد. حذف فلنج واسط نهتنها نصب را سادهتر میکند، بلکه فضای اشغالشده اطراف ترانسمیتر را کاهش میدهد و دسترسی به شیرها را برای اپراتور آسانتر میسازد. در این مدل، براکت نصب از جنس استنلس استیل سری 300 برای لولههای 2 اینچی (50.8 میلیمتری) ارائه میشود که استحکام مکانیکی کافی برای نصب ایمن در شرایط ارتعاشی را فراهم میکند.
تکنولوژی شیر Pressure-Lock بهکاررفته در این منیفولد یکی از نقاط قوت طراحی آن است. این شیرها دارای ساختار دوتکه بوده و عملکرد نرم و کنترلشدهای دارند. مکانیزم سوزنی خودآببند باعث میشود در هنگام بستن شیر، نشتی داخلی به حداقل برسد و آببندی مطمئن حاصل شود. همچنین طراحی رشتهها بهگونهای است که از تماس مستقیم رزوهها با سیال فرایندی جلوگیری میشود و در نتیجه خوردگی یا گیرپاژ رزوهها در طول زمان کاهش مییابد. این موضوع در سرویسهای طولانیمدت و محیطهای خورنده اهمیت زیادی دارد و به افزایش دوام عملیاتی تجهیز کمک میکند.
از منظر انطباق با استانداردها، این منیفولد میتواند مطابق با الزامات NACE MR0175/ISO 15156 و MR0103/ISO 17495 برای محیطهای Sour Service ارائه شود. در صنایعی که حضور H₂S مطرح است، رعایت این استانداردها برای جلوگیری از ترکخوردگی تنشی سولفیدی ضروری است. همچنین گزینههای تمیزکاری ویژه برای کاربردهای خاص صنعتی در دسترس است تا تجهیز برای سرویسهایی با حساسیت بالا آماده شود. قابلیت عملکرد در دماهای پایین تا حدود منفی 55 و حتی منفی 60 درجه سانتیگراد نیز نشان میدهد که این تجهیز برای مناطق سردسیر یا کاربردهای برودتی طراحی مهندسیشدهای دارد.
از نظر محدوده فشار و دما، در پیکربندی دارای پکینگ PTFE و نشیمنگاه یکپارچه، این مدل میتواند تا 6092 psi در بازه دمایی منفی 40 تا 200 درجه فارنهایت را تحمل کند و در دمای 400 درجه فارنهایت نیز فشار 4000 psi را پشتیبانی نماید. چنین محدودهای این تجهیز را برای بخش گستردهای از کاربردهای صنعتی، از خطوط بخار و سیالات داغ گرفته تا سرویسهای فشار بالا، مناسب میسازد. وزن تقریبی حدود 3 کیلوگرم برای نسخه پنجشیری کوپلنار نیز در مقایسه با آرایشهای فلنجی سنتی، عدد قابل قبولی محسوب میشود و نصب را سادهتر میکند.
در فرایند انتخاب و خرید این مدل، توجه به تطابق کد سفارش با نیاز عملیاتی اهمیت بالایی دارد، زیرا هر کاراکتر در کد 0305RC52B11B4 بیانگر یک ویژگی فنی مشخص است؛ از نوع طراحی و تعداد شیرها گرفته تا جنس بدنه، نوع اتصال، پکینگ و براکت نصب. تحلیل دقیق کد سفارش پیش از ثبت خرید، از بروز مغایرت فنی در پروژه جلوگیری میکند و هزینههای تعویض یا اصلاح را به حداقل میرساند. در بازار ایران، به دلیل محدودیتهای تأمین، تهیه این تجهیز معمولاً از طریق تأمینکنندگان معتبر و با استعلام بهروز قیمت انجام میشود. فروشگاه دراک تهران واقع در لالهزار بهعنوان یکی از مراکز فعال در حوزه ابزار دقیق، امکان مشاوره فنی پیش از خرید و پیگیری تأمین این مدل را فراهم میکند تا کارفرما بتواند با اطمینان بیشتری نسبت به انتخاب و ثبت سفارش اقدام کند.
