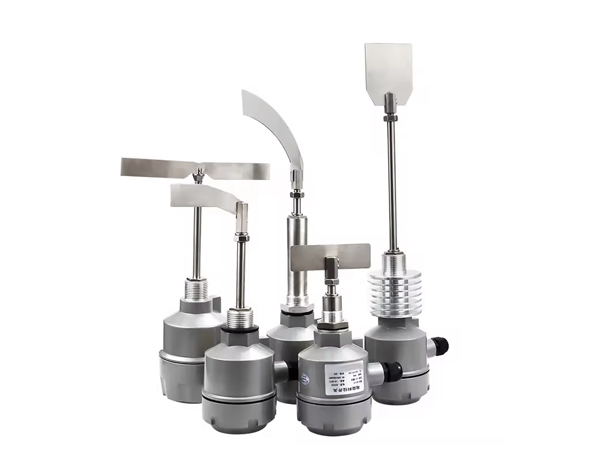

انواع لول سوئیچ پره‌ای صنعتی برای تشخیص سطح مواد فله
لول سوئیچ‌های پره‌ای (Rotary Paddle Level Switches)، یکی از پراستفاده‌ترین و مطمئن‌ترین تجهیزات برای تشخیص سطح مواد فله جامد در انواع سیلوها، مخازن و قیف‌ها هستند. این سنسورها به عنوان یک کلید الکترومکانیکی برای اعلام سطح پر، خالی یا نیاز به شارژ عمل کرده و به دلیل سادگی در کاربری و اصول عملکرد اثبات‌شده، در صنایع مختلف از جمله سیمان، پلاستیک، صنایع غذایی (غلات، شکر، آرد) و مواد شیمیایی محبوبیت بالایی دارند. مزیت بزرگ آن‌ها، عملکرد پایدار بدون تأثیرپذیری از مشخصات ماده مانند رطوبت، رسانایی الکتریکی یا گرد و غبار است.
لول سوئیچ پره‌ای چگونه کار می‌کند؟
اساس کار این تجهیزات بر یک مکانیزم ساده و هوشمندانه استوار است:
- حالت چرخش آزاد: در شرایط عادی و زمانی که سطح مواد پایین است، یک موتور الکتریکی کوچک، پره‌ای (Paddle) را با سرعت کم به چرخش در می‌آورد.
- توقف پره و ارسال سیگنال: هنگامی که سطح مواد جامد در مخزن بالا آمده و به پره می‌رسد، مانع از چرخش آن می‌شود. این توقف، باعث ایجاد یک گشتاور در موتور شده و آن را از جای خود حرکت می‌دهد. این حرکت یک میکرو سوئیچ داخلی را فعال می‌کند که دو وظیفه اصلی دارد:
- ارسال سیگنال: یک سیگنال الکتریکی (معمولاً به صورت کنتاکت باز/بسته) به اتاق کنترل، PLC یا چراغ سیگنال ارسال می‌شود تا وضعیت “پر بودن” سطح اعلام گردد.
- قطع برق موتور: همزمان، جریان برق موتور نیز قطع می‌شود تا از آسیب به گیربکس و افزایش طول عمر دستگاه جلوگیری شود.
- شروع به کار مجدد: پس از پایین آمدن سطح مواد و آزاد شدن پره، یک فنر داخلی، موتور را به حالت اولیه بازگردانده، کنتاکت‌ها به وضعیت نرمال برگشته و چرخش پره دوباره از سر گرفته می‌شود.
برای محافظت از گیربکس در برابر بارهای ناگهانی، یک کلاچ لغزشی (Slip Clutch) نیز در طراحی دستگاه تعبیه شده است که ضربات وارده به پره را جذب می‌کند.یکی از ویژگی‌های مهم این لول سوئیچ‌ها، قابلیت تنظیم حساسیت است. این ویژگی به کاربر اجازه می‌دهد تا عملکرد دستگاه را با توجه به چگالی (وزن مخصوص) ماده داخل مخزن بهینه کند. به این ترتیب، می‌توان از یک دستگاه برای مواد بسیار سبک مانند گرانول پلاستیک تا مواد سنگین مانند سیمان استفاده کرد. علاوه بر این، بسیاری از مدل‌های پیشرفته دارای نمایشگر LED هستند که وضعیت عملکرد و چرخش پره را به صورت بصری نمایش می‌دهد و بازبینی و عیب‌یابی دستگاه را در محل نصب آسان‌تر می‌کند.
نکات مهم در انتخاب لول سوئیچ پره‌ای
برای انتخاب بهترین مدل، باید عوامل زیر را در نظر بگیرید:
- نوع و دانسیته ماده – برای پودرهای سبک به حساسیت بالا و برای مواد سنگین به پره مقاوم نیاز دارید.
- شرایط محیطی – دما، رطوبت و میزان گرد و غبار محیط اهمیت زیادی دارد.
- موقعیت نصب – افقی، عمودی یا زاویه‌دار بودن نصب در انتخاب مدل تأثیر دارد.
- استاندارد ایمنی – در محیط‌های مستعد انفجار باید مدل دارای گواهی ATEX باشد.
- هزینه نگهداری – مدل‌هایی با گیربکس تقویت‌شده و کلاچ لغزشی هزینه تعمیر کمتری دارند.
خطاهای رایج در نصب لول سوئیچ پره‌ای
- نصب دستگاه در نقطه‌ای که مواد به‌طور دائم روی آن انباشته می‌شوند.
- استفاده از مدل غیرمقاوم در محیط‌های با دمای بالا.
- عدم توجه به جهت صحیح کابل ورودی که منجر به نفوذ رطوبت می‌شود.
- بی‌توجهی به فاصله مناسب از دیواره سیلو که باعث گیرکردن پره می‌شود.
نگهداری و تعمیر لول سوئیچ پره‌ای
- بازرسی دوره‌ای پره و شفت – اطمینان از عدم خمیدگی یا آسیب.
- تمیز کردن بدنه – جلوگیری از انباشته شدن گرد و غبار.
- بررسی میکروسوئیچ داخلی – تست عملکرد صحیح سیگنال‌دهی.
- روانکاری گیربکس – افزایش طول عمر موتور و قطعات مکانیکی.
Soliswitch FTE20
لول سوئیچ پره‌ای Soliswitch FTE20 یک نمونه قدرتمند و مقرون‌به‌صرفه است که به صورت خاص برای مواد جامد فله طراحی شده است. این دستگاه به دلیل طراحی فشرده و بدنه پلیمری، یک حسگر ایده‌آل برای تشخیص دقیق سطح در کاربردهایی مانند غلات، شکر، کاکائو، پودرهای شوینده، گچ و سیمان است. شما می‌توانید این محصول باکیفیت را از فروشگاه دراک تهیه کنید.
ویژگی‌ها و مشخصات فنی برجسته FTE20:
- عملکرد مطمئن: شفت و پره چرخشی این دستگاه توسط یک موتور سنکرون به حرکت درمی‌آیند و با توقف پره توسط مواد، سیگنال سوئیچینگ ارسال می‌شود.
- قابلیت تنظیم حساسیت: حساسیت دستگاه در سه مرحله (کم، متوسط و زیاد) قابل تنظیم است و قادر به اندازه‌گیری مواد با چگالی حداقل ۸۰ گرم بر لیتر است.

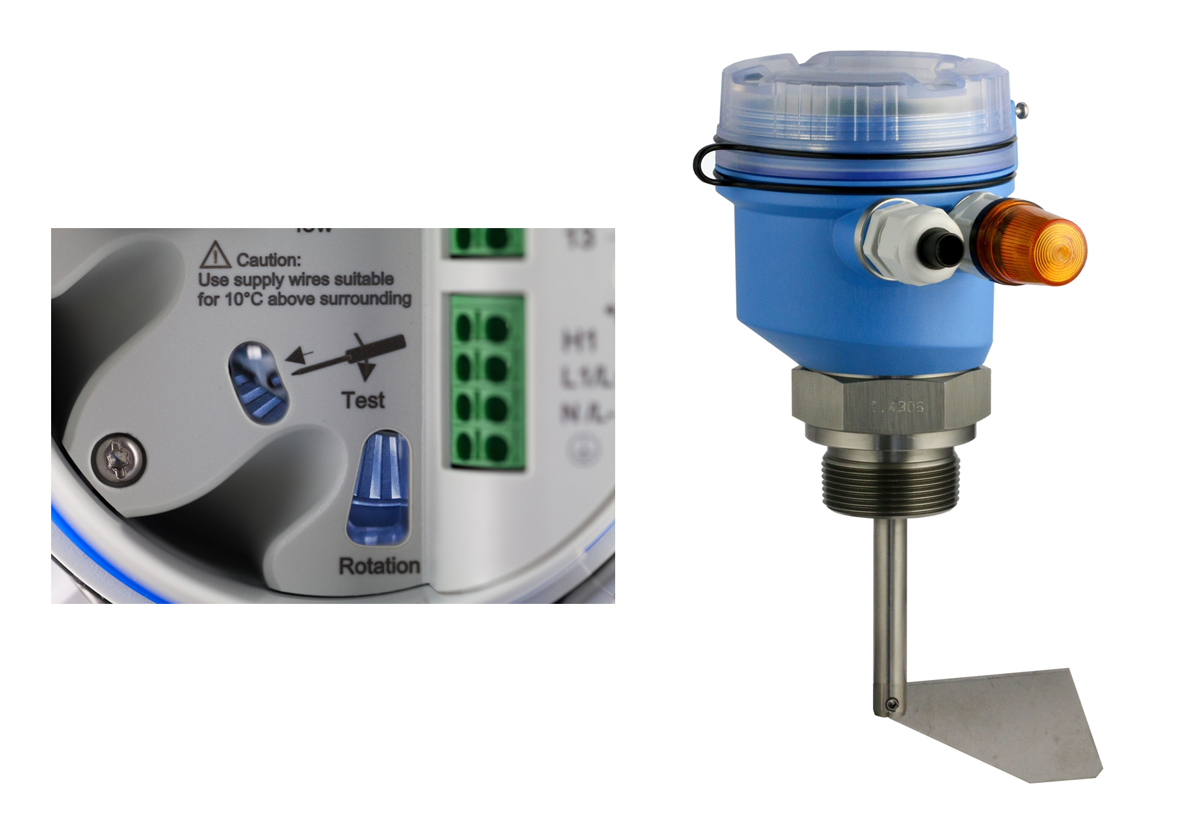

- نظارت بصری و خودکار: دارای نظارت نوری بر چرخش پره برای بررسی سریع. همچنین، امکان نظارت خودکار بر چرخش با زنگ هشدار و چراغ چشمک‌زن در صورت بروز خطا وجود دارد.
- استانداردهای ایمنی: دارای گواهینامه‌های جهانی ضد انفجار شامل ATEX/IECEx، FM و NEPSI است که آن را برای محیط‌های پرخطر مناسب می‌سازد.
- ساخت و ساز مقاوم: بدنه از پلی‌کربنات و شفت و پره از جنس فولاد ضد زنگ ساخته شده‌اند. همچنین کلاس حفاظتی IP66 را ارائه می‌دهد.
- نصب آسان: این دستگاه می‌تواند در موقعیت‌های مختلفی مانند عمودی از بالا، زاویه‌دار یا از کنار نصب شود.
برای مشاهده و خرید این محصول، به صفحه محصول FTE20 در فروشگاه دراک مراجعه کنید.

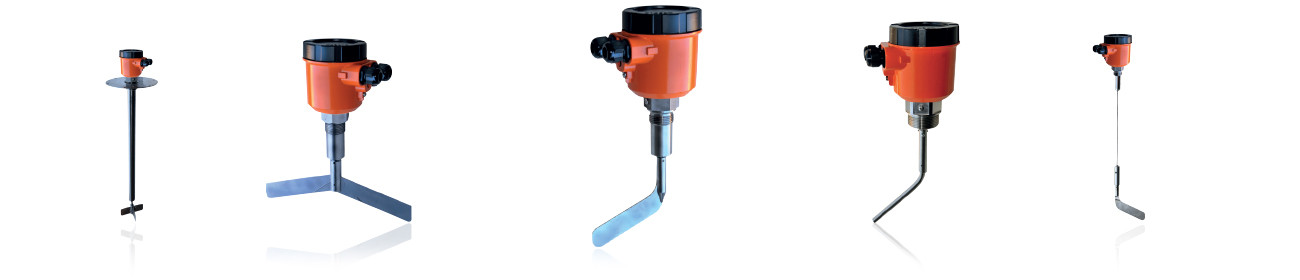

NIR-940
NIR-940 یکی از مدل‌های سوئیچ سطح چرخشی NIR-9 از شرکت کوبولد است که به‌طور خاص برای نظارت و کنترل سطح مواد فله‌ای و جامد در سیلوها و هاپرها طراحی شده است. این دستگاه به‌طور قابل اعتمادی سطح حداکثر یا حداقل را تشخیص می‌دهد و عملکرد آن مستقل از رطوبت و هدایت الکتریکی مواد است.
اصول عملکرد و اندازه‌گیری: NIR-940 بر اساس اصل پدال چرخشی عمل می‌کند. یک موتور سنکرون، پره چرخشی را به حرکت درمی‌آورد که به داخل مخزن گسترش می‌یابد. هنگامی که مواد فله‌ای به پره چرخشی می‌رسند و چرخش آن را متوقف می‌کنند، نیروی بازگرداننده، موتور لولایی را از موقعیت اولیه خود دور می‌کند. این حرکت یک میکروسوئیچ را فعال می‌کند که سیگنال هشدار را ارسال کرده و همزمان یک میکروسوئیچ دوم برق موتور را قطع می‌کند. با کاهش سطح مواد و آزاد شدن پره، نیروی یک فنر، موتور را به موقعیت اصلی خود بازمی‌گرداند و موتور دوباره شروع به کار می‌کند.
ویژگی‌های کلیدی NIR-940:
- اتصال فرآیندی: مدل NIR-940 به‌ویژه با اتصال G1 آلومینیومی شناخته می‌شود.
- حساسیت قابل تنظیم: حساسیت سوئیچینگ را می‌توان در سه مرحله (کم، متوسط، زیاد) با تغییر موقعیت فنر تنظیم کرد. تنظیم کارخانه به صورت پیش‌فرض روی “متوسط” قرار دارد.
- سرعت چرخش: پدال با سرعت ۵ دور در دقیقه می‌چرخد.
- کاربردها: مناسب برای تشخیص سطح در غلات، آرد، پلاستیک دانه‌ای، سیمان، شن، کاکائو، شکر و انواع مختلف مواد فله‌ای.
- ساختار مکانیکی:
- بدنه از آلومینیوم با پوشش پلی‌استر ساخته شده و قابلیت چرخش ۳۶۰ درجه را دارد.
- شفت، پره و سایر قطعات از جنس فولاد ضد زنگ یا آلومینیوم هستند.
- حفاظت و ایمنی:
- دارای استاندارد حفاظتی IP66 است.
- دارای گواهینامه ATEX برای مناطق خطرناک (II 2/1D Ex t IIIC T85 ºC Db/Da) است.
- هنگام نصب در مناطق خطرناک، محفظه باید در منطقه ۲۱/۲۲ (دسته ۲) یا منطقه ایمن قرار گیرد، در حالی که شفت و پره می‌توانند در منطقه ۲۰ (دسته ۱) نصب شوند.
- مشخصات فنی:
- محدوده دمای محیط: -۲۰ تا +۶۰ درجه سانتی‌گراد (۴- تا ۱۴۰ درجه فارنهایت).
- محدوده دمای مواد: -۲۰ تا +۹۰ درجه سانتی‌گراد (۴- تا ۱۹۴ درجه فارنهایت).
- محدوده فشار: -۰.۵ تا +۰.۵ بار (-۷.۲۵ تا ۷.۲۵ پی‌اس‌آی‌جی).
- حداکثر اندازه دانه: ۵۰ میلی‌متر (۱.۹۶ اینچ).
- حداقل چگالی فله: از ۰.۰۳۸ گرم بر سانتی‌متر مکعب (بسته به نوع پره و حساسیت).
- ولتاژ تغذیه: ۲۴ VDC، ۲۴ VAC، ۴۸ VAC، ۱۱۰ VAC، ۲۳۰ VAC با فرکانس ۵۰/۶۰ هرتز.
- مصرف برق: حداکثر ۲ VA.
- خروجی: یک کنتاکت میکروسوئیچ (SPDT) با حداکثر ظرفیت ۲۵۰ VAC و ۲ آمپر (حداکثر ۱۲۵ VA).
نکات نصب:
- هنگام نصب، باید اطمینان حاصل شود که ورودی کابل به سمت پایین باشد تا از ورود آب جلوگیری شود.
- در صورت وجود بارهای سنگین مواد یا ریزش مواد، باید حفاظت زاویه‌دار در نظر گرفته شود.
- سوئیچ را هرگز در محلی که مواد انباشته می‌شوند نصب نکنید.
- برای نصب جانبی، از مدل‌های NIR با کابل‌های مکانیکی بلند (به جز NIR-96/NIR-E96) استفاده نشود.
- هنگام اتصال سیم‌کشی، دستگاه باید بدون انرژی باشد و هادی زمین حفاظتی باید قبل از هر اتصال دیگری وصل شود.
برای مشاهده و خرید این محصول، به صفحه محصول سوئیچ سطح چرخشی NIR-9 در فروشگاه دراک مراجعه کنید.

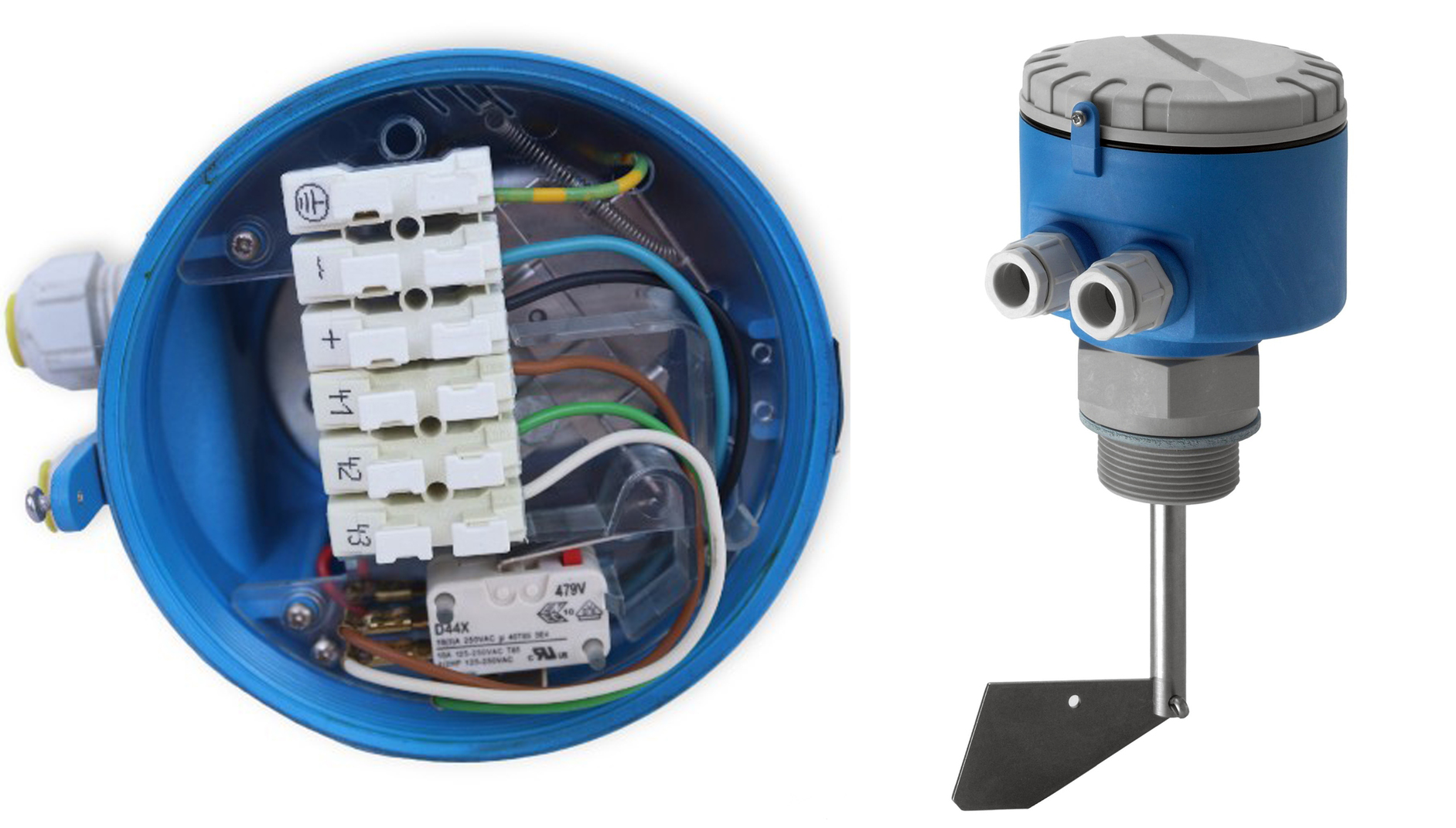

Soliswitch FTE30
Soliswitch FTE30 یک سوئیچ سطح نقطه‌ای پارویی دوار اقتصادی و همه‌کاره از شرکت Endress+Hauser است که برای استفاده در سیلوها و مخازن حاوی مواد فله‌ای طراحی شده است. این دستگاه به عنوان آلارم پر، خالی یا تقاضا به‌کار می‌رود و به دلیل طراحی بهداشتی و جنس مواد به کار رفته، برای صنایع غذایی نیز مناسب است. عملکرد ایمن آن در صورت رعایت دستورالعمل‌های نصب و استفاده و در محدوده دمایی مجاز تضمین می‌شود.
اصول عملکرد و اندازه‌گیری:
شفت و پاروی دوار توسط موتور سنکرون و گیربکس کاهنده به حرکت درمی‌آیند. زمانی که مواد فله‌ای با پارو تماس پیدا کرده و چرخش آن را متوقف کنند، موتور لولایی درون بدنه جابه‌جا شده و دو کنتاکت را فعال می‌کند: یکی برای ارسال سیگنال به نشانگر سطح خارجی و دیگری برای قطع برق موتور. با کاهش سطح مواد و آزاد شدن پارو، موتور لولایی به موقعیت اولیه بازمی‌گردد، کنتاکت‌ها به حالت عادی تغییر وضعیت می‌دهند و پارو دوباره شروع به چرخش می‌کند. وجود یک کلاچ لغزشی داخلی، از آسیب به سیستم در اثر بارهای متناوب در هر دو جهت چرخش جلوگیری می‌کند.
ویژگی‌های کلیدی FTE30:
- عملکرد ساده و مبتنی بر اصل اثبات‌شده.
- کلاچ لغزشی برای حفاظت مکانیکی.
- درجه حفاظت IP65 (با پوشش بسته).
- مناسب برای غلات، شکر، کاکائو، خوراک دام، مواد شوینده، گچ، سیمان، گرانول، تراشه‌های چوب و گلوله‌ها.
ساختار مکانیکی:
بدنه و درپوش آب‌بندی از پلی‌کربنات تقویت‌شده با ۳۰٪ فایبرگلاس ساخته شده است. شفت و پاروی دوار از فولاد ضد زنگ (در انواع 304، 303 و 316L) و اورینگ‌ها از NBR هستند. اتصال فرآیندی به صورت رزوه G1½” از فولاد ضد زنگ یا پلاستیک PBT (اختیاری) ارائه می‌شود. وزن نسخه فشرده حدود ۱ کیلوگرم است.
حفاظت و ایمنی:
- درجه حفاظت IP65 با پوشش بسته و IP20 با پوشش باز.
- مقاومت در برابر لرزش طبق IEC 654-3.
- کلاس حفاظتی I، درجه آلودگی ۲.
- ارتفاع مجاز نصب تا ۲۰۰۰ متر بالاتر از سطح دریا.
مشخصات فنی:
- محدوده دمای محیط: °C 60+ تا °C 20-
- محدوده دمای مواد: °C 80+ تا °C 20-
- محدوده فشار فرآیند: 0.5 تا 1.8 بار مطلق
- سرعت شفت: حدود 1 دور در دقیقه
- حداکثر اندازه دانه: 50 میلی‌متر
- حداقل چگالی فله: 100 گرم بر لیتر
- ولتاژ تغذیه: 20-28 VDC، 24 VAC، 48 VAC، 115 VAC یا 230 VAC، فرکانس 50/60 هرتز
- مصرف برق: حداکثر 4.5 VA (AC) یا 3.5 W (DC)
- خروجی: کنتاکت تغییر وضعیت بدون پتانسیل، با ظرفیت سوئیچینگ تا 250 VAC / 10 A یا نسخه PLC تا 48 VDC / 100 mA
- زمان سوئیچینگ: حدود 2 ثانیه
- عمر مکانیکی: حداقل 500,000 سیکل
نکات نصب:
- امکان نصب عمودی از بالا، زاویه‌دار از بالا، یا جانبی (با پوشش محافظ در برابر ریزش مواد).
- عدم نصب در مسیر مستقیم جریان مواد یا افقی با طول شفت بیش از 300 میلی‌متر.
- هنگام نصب، بدنه دستگاه را برای بستن اتصال فرآیند نچرخانید و ورودی کابل را رو به پایین قرار دهید.
- استفاده از محافظ زاویه‌دار برای مواد با بار ضربه‌ای بالا توصیه می‌شود.
- بار جانبی مجاز روی شفت: حداکثر 60 نیوتن / بار روی طناب: حداکثر 1500 نیوتن.
Soliswitch FTE30 یک سوئیچ سطح نقطه‌ای پارویی دوار اقتصادی و همه‌کاره است که به طور خاص برای استفاده در سیلوهای حاوی مواد فله طراحی شده است و به عنوان آلارم پر، خالی و تقاضا به کار می‌رود. این دستگاه نیز با طراحی و متریال مقاوم خود، برای نصب در انواع محیط‌های صنعتی از جمله صنایع غذایی مناسب است. برای مشاهده و خرید این محصول، به صفحه محصول FTE30 در فروشگاه دراک مراجعه کنید.
سوالات متداول (FAQ)
1. آیا لول سوئیچ پره‌ای برای مایعات قابل استفاده است؟
خیر، این مدل فقط برای مواد جامد فله‌ای طراحی شده است. برای مایعات باید از لول سوئیچ خازنی یا راداری استفاده کرد.
2. آیا می‌توان پره را تغییر داد؟
بله، پره‌ها قابل تعویض هستند و در مدل‌های مختلف، پره‌های تک‌تیغه یا چندتیغه وجود دارد.
3. طول عمر لول سوئیچ پره‌ای چقدر است؟
با نصب صحیح و نگهداری مناسب، عمر مفید آن بیش از ۵ تا ۱۰ سال خواهد بود.
4. آیا این دستگاه به برق خاصی نیاز دارد؟
اکثر مدل‌ها با برق 220 ولت AC کار می‌کنند، اما نسخه‌های 24 ولت DC هم موجود هستند.
