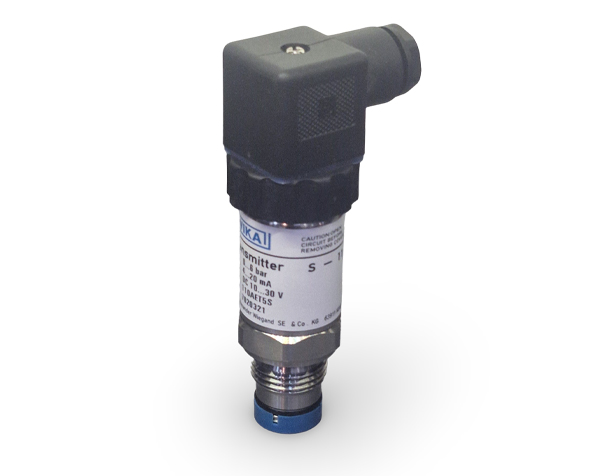

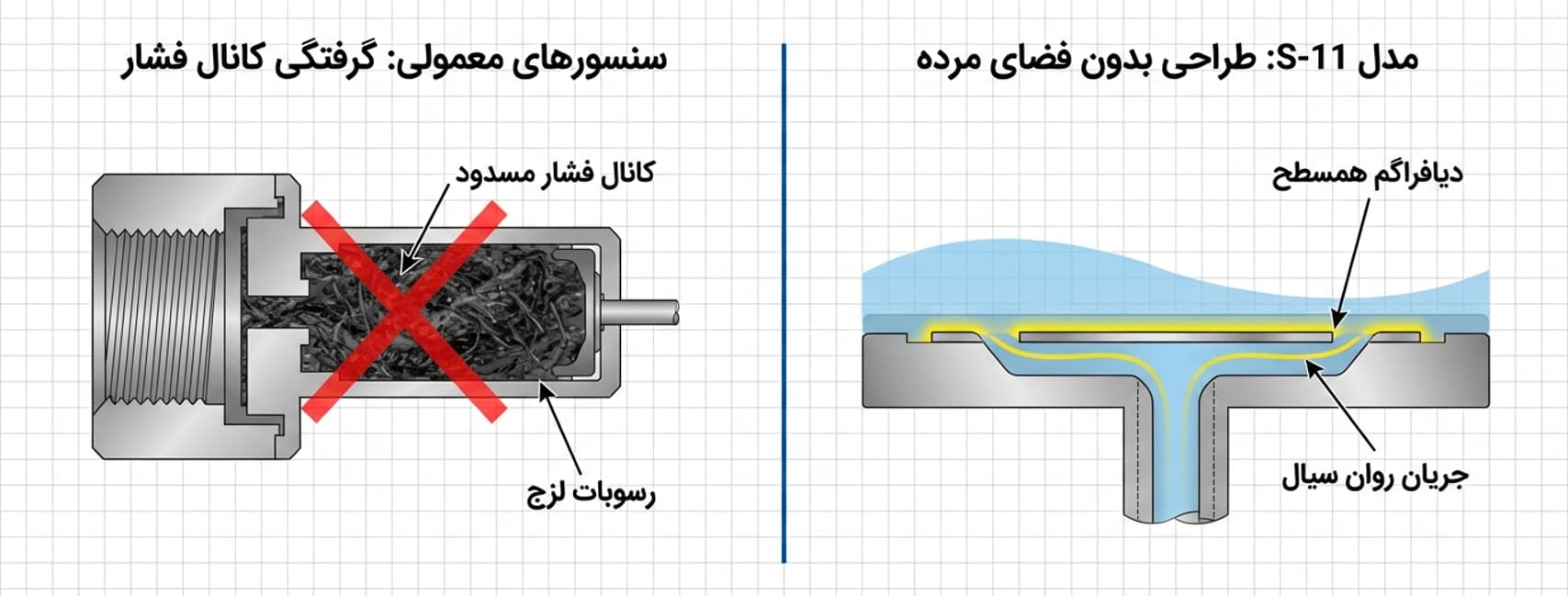

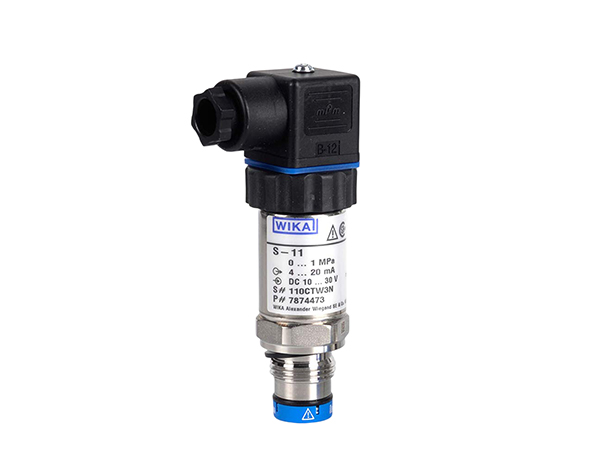

ترانسمیتر فشار WIKA S-11 pressure transmitter یکی از حرفهایترین و مهندسیشدهترین تجهیزات اندازهگیری فشار در صنایع مدرن است که توسط شرکت آلمانی WIKA طراحی و تولید میشود و بهطور خاص برای فرآیندهایی توسعه یافته که در آنها سیال دارای ویسکوزیته بالا، خاصیت چسبندگی، تمایل به کریستالی شدن یا ذرات معلق است. در بسیاری از کاربردهای صنعتی، استفاده از ترانسمیترهای فشار با ورودیهای معمولی و دارای حفره باعث ایجاد فضای مرده (Dead-space) در محل اتصال فرآیندی میشود؛ همین فضای مرده بهمرور محل تجمع مواد، رسوب و گرفتگی شده و خطای اندازهگیری، افزایش زمان پاسخ و خرابی سنسور را به دنبال دارد. طراحی پیشانیصاف یا Flush diaphragm در مدل S-11 دقیقاً برای حذف این ریسک مهندسی شده است؛ دیافراگم بهصورت همسطح با اتصال فرآیندی قرار میگیرد و عملاً هیچ حفره یا کانال باریکی برای تجمع سیال باقی نمیماند، بنابراین تجهیز در برابر سیالات خمیری، رزینی، پلیمرها، چسبها، رنگها، دوغابها و محصولات غذایی نیمهجامد عملکرد پایدار و بدون گرفتگی ارائه میدهد. این ساختار Dead-space free نهتنها دقت اندازهگیری بلندمدت را حفظ میکند، بلکه فرآیند CIP و تمیزکاری دورهای را نیز سادهتر و سریعتر میسازد که در صنایع بهداشتی یک الزام کلیدی محسوب میشود.
از منظر ساختاری، تمامی بخشهای در تماس با سیال از استنلس استیل باکیفیت صنعتی ساخته شده و بدنه بهصورت کاملاً جوشکاریشده و آببندیشده طراحی شده است تا از نفوذ سیال به بخش اندازهگیری جلوگیری شود. این جداسازی کامل بین فرآیند و سیستم اندازهگیری، دوام تجهیز را در محیطهای خورنده یا دارای شوک فشاری افزایش میدهد. در کاربردهای صنایع غذایی و دارویی، امکان انتخاب سیال پرکن داخلی سازگار با استاندارد FDA وجود دارد تا از هرگونه آلودگی احتمالی جلوگیری شود. به همین دلیل این مدل در ماشینآلات پرکن، تجهیزات لبنی، خطوط تولید سس و کرم، سیستمهای دوزینگ و همچنین در فرآیندهای شیمیایی حساس کاربرد گسترده دارد. تفاوت اصلی S-11 با مدلهایی مانند A-10 یا S-10 در همین معماری دیافراگم فلاش و تمرکز آن بر سیالات خاص و چالشبرانگیز است؛ جایی که مدلهای عمومیتر عمدتاً برای سیالات تمیز و کمویسکوزیته پیشنهاد میشوند.
از نظر بازههای اندازهگیری، S-11 انعطاف بسیار بالایی ارائه میدهد و در نسخههای فشار گیج، مطلق و ترکیبی (Vacuum/Compound) قابل سفارش است. رنجهای گیج از مقادیر بسیار پایین مانند 0…0.1 bar آغاز شده و تا 0…600 bar توسعه مییابد، با تحمل اضافهبار قابل توجه که در رنجهای بالا تا دو برابر فشار نامی نیز میرسد. در نسخه فشار مطلق، بازهها از مقادیر پایین تا 16 bar را پوشش میدهند و برای کاربردهای اندازهگیری سطح هیدروستاتیک در مخازن تحت فشار پایین گزینهای دقیق محسوب میشود. همچنین مدلهای خلأ و ترکیبی برای فرآیندهایی که هم فشار منفی و هم مثبت دارند در دسترس است. این تنوع رنج باعث میشود مهندس طراح بتواند تجهیزی با بهترین نسبت دقت به محدوده انتخاب کند.
در بخش خروجیهای الکتریکی، این ترانسمیتر با استانداردهای رایج سیستمهای کنترل صنعتی کاملاً سازگار است و در نسخههای 4-20 mA دو سیمه، 0-20 mA سه سیمه و خروجیهای ولتاژی 0-10 V و 0-5 V ارائه میشود. این انعطافپذیری امکان اتصال مستقیم به PLC، DCS و کنترلرهای صنعتی را فراهم میکند. زمان پاسخ بسیار سریع در حد چند میلیثانیه موجب میشود در فرآیندهای دینامیک مانند سیستمهای هیدرولیک و پمپها نیز عملکرد دقیق داشته باشد. حفاظتهای داخلی شامل محافظت در برابر اتصال کوتاه، قطبیت معکوس و اضافهولتاژ طراحی شدهاند تا تجهیز در شرایط برق صنعتی پایدار باقی بماند.از نظر دقت، مقدار استاندارد ±0.5% اسپن است و برای رنجهای بالاتر از 0.25 bar امکان سفارش نسخه با دقت ±0.25% نیز وجود دارد. این مقادیر شامل خطای غیرخطی بودن، هیسترزیس و انحراف نقطه صفر طبق استاندارد IEC 61298-2 است. پایداری بلندمدت سالانه ±0.2% اسپن نشاندهنده ثبات متروژیکی بالا است که برای سیستمهای مانیتورینگ دائمی اهمیت ویژه دارد. در برخی نسخهها نیز امکان تنظیم صفر و اسپن بهصورت داخلی فراهم شده است تا فرآیند کالیبراسیون دورهای سادهتر انجام شود.

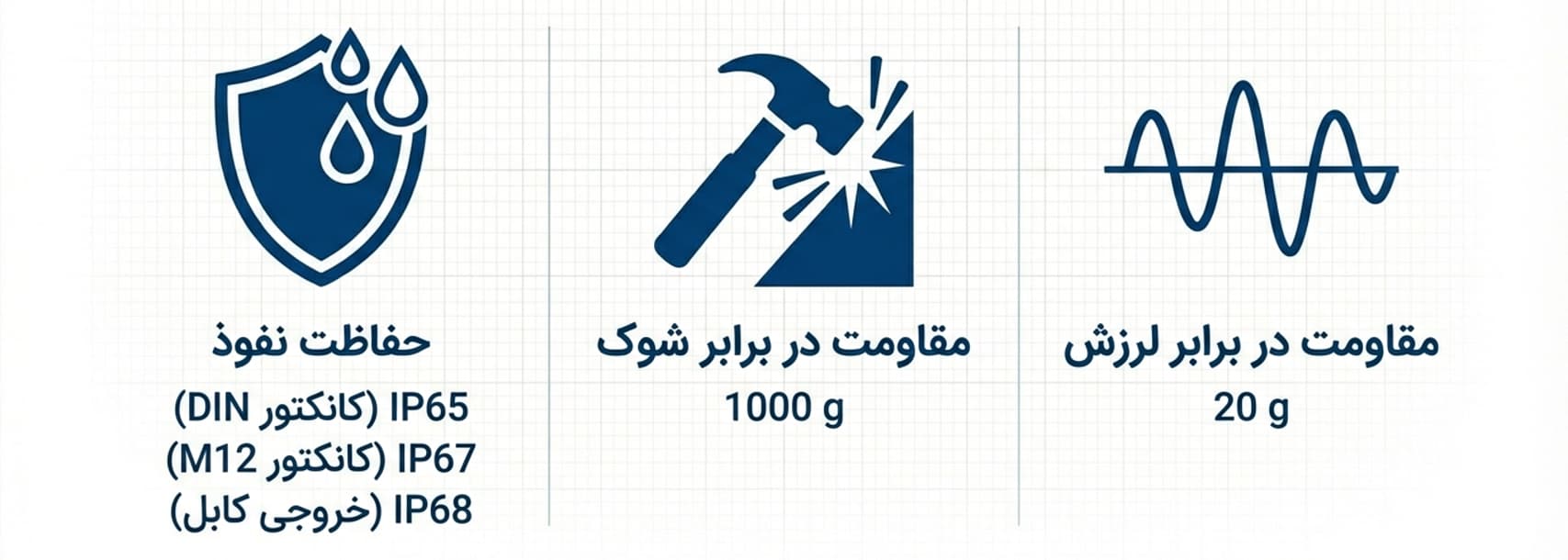

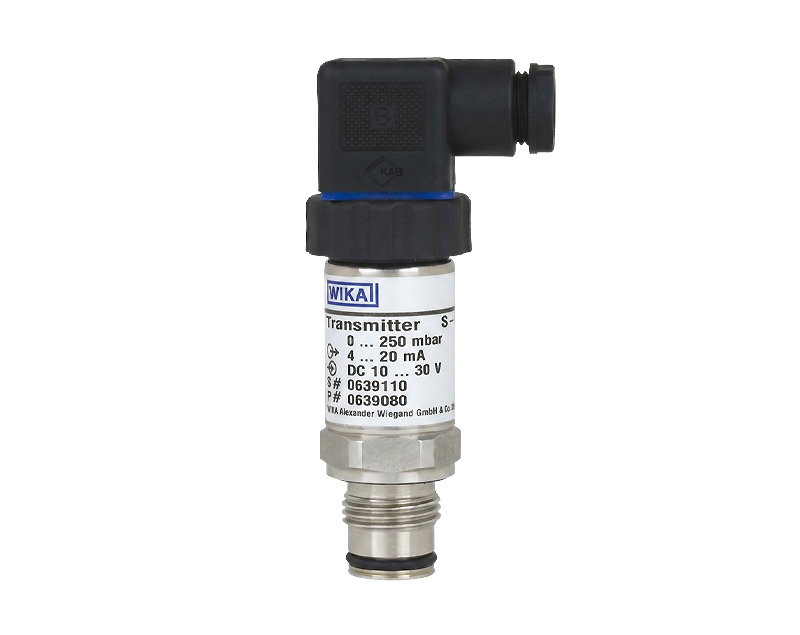

از نظر شرایط محیطی، درجه حفاظت بسته به نوع کانکتور بین IP65 تا IP68 متغیر است و مدلهای کابلی IP68 برای محیطهای مرطوب یا در معرض شستوشوی مداوم بسیار مناسب هستند. تحمل لرزش و شوک مکانیکی مطابق استانداردهای صنعتی تعریف شده و امکان استفاده در ماشینآلات با ارتعاش بالا را فراهم میکند. دمای محیط کاری -20 تا +80 درجه سانتیگراد و دمای سیال در مدل استاندارد تا +100 درجه (و در نسخه دارای المنت خنککننده تا +150 درجه سانتیگراد) قابل تحمل است که این ویژگی آن را برای خطوط فرآیندی با دمای بالا نیز مناسب میسازد. در بخش اتصالات فرآیندی، رزوههای فلاش G 1/2 B و G 1 B و نسخه بهداشتی سازگار با استاندارد 3-A Sanitary Standards ارائه میشود. متریالهای آببندی متنوع شامل NBR، FKM، EPDM و FFKM امکان تطبیق با سیالات و دماهای مختلف را فراهم میکنند. زبری سطح پایین بخشهای در تماس با سیال نیز به بهداشت و جلوگیری از تجمع مواد کمک میکند.
از منظر استانداردها و گواهینامهها، این تجهیز دارای نشان CE اتحادیه اروپا، تأییدیههای بینالمللی و در برخی نسخهها استاندارد ضدانفجار (Ex-proof) است. انطباق با الزامات EMC طبق EN 61326 تضمین میکند که تجهیز در محیطهای صنعتی با نویز الکترومغناطیسی عملکرد پایدار داشته باشد. در بازار ایران، نسخه اصلی این محصول با استقبال گسترده روبهرو است، اما وجود نمونههای کپی و بیکیفیت ضرورت خرید از تأمینکنندگان معتبر را دوچندان میکند. مجموعههایی مانند فروشگاه دراک تهران (لالهزار) این تجهیز را با ضمانت اصالت، برگه کالیبراسیون معتبر و مشاوره فنی تخصصی عرضه میکنند. قیمت مدل اصلی بسته به رنج فشار، نوع اتصال، خروجی الکتریکی و وجود المنت خنککننده متغیر است و معمولاً در بازه حدود 9 تا 10 میلیون تومان قرار میگیرد. ترکیب طراحی Flush بدون فضای مرده، دقت متروژیکی بالا، مقاومت مکانیکی قابل توجه، تنوع رنج و خروجی، و انطباق با استانداردهای بینالمللی، ترانسمیتر فشار WIKA S-11 را به گزینهای حرفهای برای کاربردهای چالشبرانگیز صنعتی و بهداشتی تبدیل کرده است؛ انتخابی که هم از منظر مهندسی و هم از نظر اقتصادی، ریسک خرابی و توقف فرآیند را به حداقل میرساند و پایداری اندازهگیری بلندمدت را تضمین میکند.
