ترانسمیتر سطح Liquiphant FTL71 از برند معتبر Endress+Hauser، یکی از پیشرفته‌ترین سوئیچ‌های سطح نقطه‌ای ویبرونیک در بازار است که برای اندازه‌گیری دقیق سطح مایعات در شرایط سخت فرآیندی طراحی شده است. این تجهیز با فناوری ویبرونیک و طراحی مقاوم خود، عملکردی قابل اعتماد در دمای بالا تا 280 درجه سانتیگراد ارائه می‌دهد و گزینه‌ای ایده‌آل برای صنایع نفت، گاز، پتروشیمی، آب و فاضلاب، و صنایع شیمیایی محسوب می‌شود.
FTL71 با ایجاد ارتعاشات در یک چنگال ارتعاشی کار می‌کند. هنگامی که چنگال با سطح مایع تماس پیدا می‌کند، فرکانس ارتعاشات تغییر می‌کند و این تغییر فرکانس توسط دستگاه الکترونیکی داخلی اندازه‌گیری شده و به یک سیگنال قابل پردازش تبدیل می‌شود. این سیگنال می‌تواند برای کنترل سطح، ایمنی فرآیند و سایر کاربردهای صنعتی مورد استفاده قرار گیرد.
تکنولوژی ویبرونیک که در این ترانسمیتر به کار رفته است، یکی از دلایل اصلی دقت و قابلیت اطمینان بالای آن است. در این فناوری، یک چنگال ارتعاشی با فرکانس مشخص به داخل مایع فرو می‌رود. هنگامی که چنگال با سطح مایع تماس پیدا می‌کند، فرکانس ارتعاشات آن تغییر می‌کند. این تغییر فرکانس به صورت الکترونیکی اندازه‌گیری شده و به یک سیگنال قابل پردازش تبدیل می‌شود.
مقایسه با سایر روش‌های اندازه‌گیری سطح
| روش اندازه‌گیری | مزایا | معایب | کاربردهای مناسب |
|---|---|---|---|
| ویبرونیک (FTL71) | دقت بالا، مقاومت در برابر شرایط سخت، نصب آسان | حساسیت به ارتعاشات | مایعات با خواص مختلف، محیط‌های خورنده |
| راداری | بدون تماس، مناسب برای مایعات با خواص مختلف | حساسیت به بخار، هزینه بالا | مخازن بزرگ، مواد جامد |
| اولتراسونیک | بدون تماس، مناسب برای مایعات تمیز | حساسیت به کف، محدودیت در فاصله اندازه‌گیری | مخازن کوچک، مواد جامد |
| فشارسنجی | ساده، ارزان | حساسیت به تغییرات فشار، نیاز به کالیبراسیون | مخازن کوچک، مایعات با چگالی ثابت |
نتیجه‌گیری
FTL71 یک ابزار اندازه‌گیری سطح دقیق و قابل اعتماد است که برای کاربردهای متنوع در صنایع مختلف مناسب است. با توجه به مزایای متعدد این دستگاه، از جمله دقت بالا، مقاومت در برابر شرایط سخت و نصب آسان، FTL71 به عنوان یکی از بهترین گزینه‌ها برای اندازه‌گیری سطح مایعات در صنایع مختلف شناخته می‌شود.
مزایای تکنولوژی ویبرونیک:
- عدم تأثیرپذیری از تغییرات خواص مایع: عواملی مانند چگالی، ویسکوزیته و هدایت الکتریکی مایع تأثیری بر دقت اندازه‌گیری ندارند.
- مقاومت در برابر کف و حباب: وجود کف و حباب در سطح مایع بر اندازه‌گیری تأثیر نمی‌گذارد.
- نصب آسان و سریع: به دلیل عدم نیاز به کالیبراسیون، نصب و راه‌اندازی دستگاه بسیار ساده است.
- عمر طولانی: چنگال ارتعاشی فاقد قطعات متحرک مکانیکی است و در نتیجه عمر طولانی و بدون نیاز به تعمیر و نگهداری دارد.
زمینه ی کاربردی:

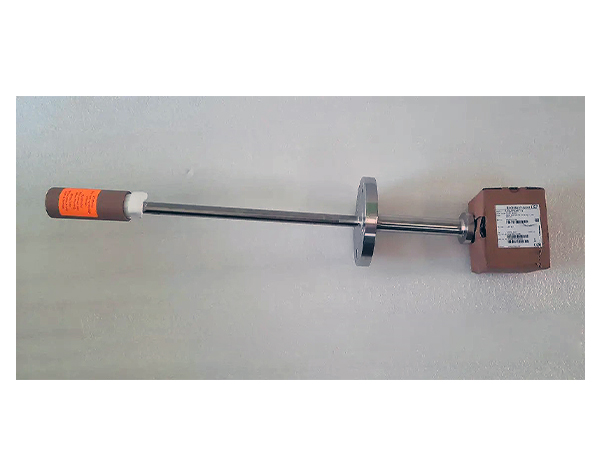

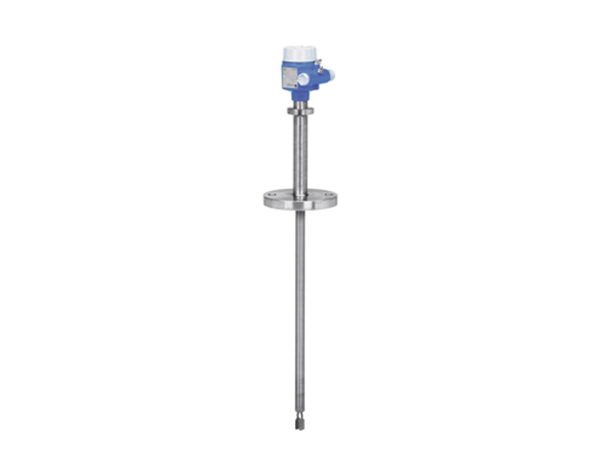

Liquiphant FTL71 یک لول سوئیچ با لوله کششی برای استفاده در مناطق خطرناک با کلیه گواهینامه های بین المللی است. FTL71 به ویژه برای کاربردهایی با دمای فرآیند بالا تا ۲۸۰ درجه سانتیگراد طراحی شده است و می تواند تا SIL2 و در افزونگی همگن تا SIL3 استفاده شود. خط دوم دفاعی یکپارچه بالاترین درجه ایمنی را ارائه می دهد. مقادیر قابل اطمینان اندازه گیری، تحت تأثیر: تغییر خواص رسانه، جریان، آشفتگی، حباب های گاز، فوم، ارتعاشات یا ایجاد.
کاربردهای تخصصی FTL71
- صنایع نفت و گاز: اندازه‌گیری سطح مایعات در مخازن ذخیره، جداکننده‌ها و برج‌های تقطیر
- صنایع پتروشیمی: کنترل سطح مواد شیمیایی خورنده و خطرناک
- صنایع کاغذ و خمیر کاغذ: اندازه‌گیری سطح مواد شیمیایی در مخازن و دیگ‌های بخار
- صنایع آب و فاضلاب: نظارت بر سطح آب در مخازن و تصفیه‌خانه‌ها
مشخصات فنی
- محدوده دمایی: -60 تا 280 درجه سانتیگراد
- محدوده فشار: 0.1 تا 100 بار
- مواد ساخت: فولاد ضد زنگ، PFA، سرامیک
- اتصالات: رزوه‌ای، فلنجی، واریو
- گواهینامه‌ها: SIL2، ATEX، IECEx، FDA
مزایای ترانسمیتر سطح اندرس هاوزر Vibronic Point level switch Liquiphant :
- استفاده در سیستم های ایمنی نیاز به ایمنی عملکردی به SIL2 مطابق با
IEC 61508/IEC 61511-1 - با جوش داده شده ضد گاز و حداکثر ایمنی در صورت آسیب دیدگی سنسور
- طیف گسترده ای از لوازم الکترونیکی، به عنوان مثال. NAMUR، رله، تریستور، خروجی سیگنال PFM: اتصال مناسب برای هر سیستم کنترل فرآیند
- تعداد زیادی اتصال فرآیند برای انتخاب: استفاده جهانی
- بدون کالیبراسیون: راه اندازی سریع و کم هزینه
- بدون قطعات متحرک مکانیکی: بدون تعمیر و نگهداری، بدون سایش، عمر طولانی.
نظارت بر چنگال برای آسیب: عملکرد تضمین شده - مواد مورد تایید FDA (PFA Edlon)
- سوئیچ سطح نقطه ای برای همه مایعات.
- اتصالات فرآیند: رزوه ها و فلنج ها
- دما: -۶۰ تا +۲۸۰ درجه سانتیگراد (۷۶- تا +۵۴۰ درجه فارنهایت)
- فشار: -۱ تا ۱۰۰+ بار (۱۴٫۵- تا ۱۴۵۰+psi)
- جنس سنسور: ۳۱۶ لیتر، آلیاژ (PFA و مینا در صورت درخواست)
- گواهینامه های بین المللی حفاظت از انفجار، جلوگیری از پر شدن بیش از حد WHG، SIL، تاییدیه های دریایی
اندرس هاوزر طیف گسترده‌ای از مدل‌های FTL71 را با مشخصات فنی متفاوت ارائه می‌دهد. انتخاب مدل مناسب به عوامل مختلفی مانند دمای فرآیند، فشار، جنس مایع، نوع اتصال و استانداردهای ایمنی بستگی دارد. برای انتخاب مدل مناسب، بهتر است با کارشناسان فروشگاه دراک مشورت کنید.
