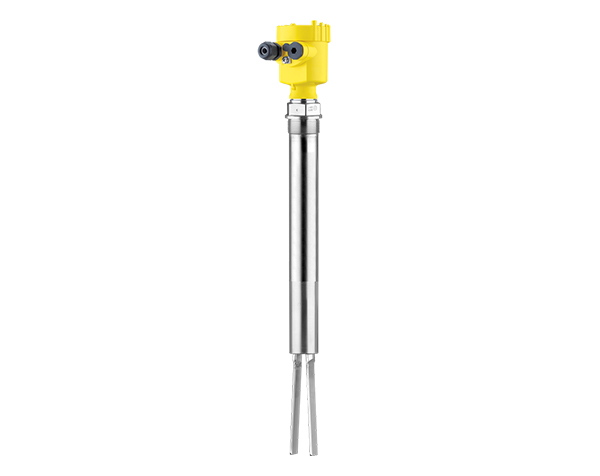

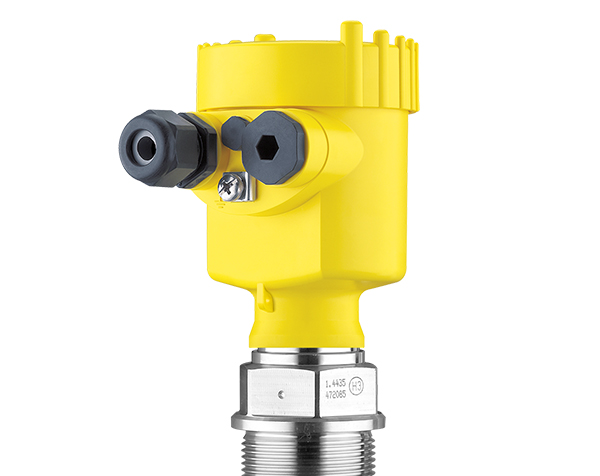

سوئیچ سطح ارتعاشی VEGAWAVE 63
راهکاری مطمئن برای تشخیص نقطه‌ای سطح در پودرها و جامدات فله‌ای
VEGAWAVE 63 یک سوئیچ سطح ارتعاشی (لرزشی) ساخت شرکت آلمانی VEGA است که به طور خاص برای تشخیص نقطه‌ای سطح در پودرها و مواد جامد فله‌ای ریزدانه طراحی شده است. این ابزار با بهره‌گیری از فناوری چنگال لرزشی و عملکرد پیزوالکتریک، گزینه‌ای ایده‌آل برای حفاظت در برابر سرریز (Overfill) و کارکرد خشک (Dry Run) در سیلوها، مخازن و سیستم‌های انتقال مواد است.
عملکرد
هسته‌ی عملکرد VEGAWAVE 63 یک چنگال لرزشی است که به کمک درایو پیزوالکتریک در فرکانس رزونانس مکانیکی خود (حدود 150 هرتز) شروع به نوسان می‌کند. زمانی که چنگال با ماده تماس پیدا می‌کند و در آن فرو می‌رود، دامنه‌ی نوسان کاهش می‌یابد. این تغییر توسط ماژول الکترونیکی یکپارچه تشخیص داده شده و به یک سیگنال خروجی سوئیچینگ تبدیل می‌شود. این سیگنال می‌تواند مستقیماً برای راه‌اندازی یا توقف تجهیزات جانبی مانند پمپ، آژیر هشدار یا شیر استفاده شود.
ویژگی مهم این ابزار این است که بدون نیاز به واحد ارزیابی خارجی عمل کرده و تمامی پردازش‌ها توسط الکترونیک داخلی انجام می‌شود.
کاربردها
- تشخیص سطح حداکثر (Max) یا حداقل (Min) در سیلوها و مخازن مواد پودری و گرانولی
- استفاده در سیستم‌های هشدار سرریز یا محافظت از پمپ‌ها در برابر کارکرد خشک
- مناسب برای مواد چسبنده، ساینده و حتی مواد با چگالی بسیار پایین (از 0.008 گرم بر سانتی‌متر مکعب)
- کاربرد گسترده در صنایع غذایی، شیمیایی، دارویی، پلاستیک، انرژی و معدن
مزایای کلیدی VEGAWAVE 63
- ✅ بدون نیاز به کالیبراسیون و قابل استفاده بلافاصله پس از نصب
- ✅ طراحی مقاوم در برابر گردوغبار، دما، فشار و ارتعاشات محیطی
- ✅ عملکرد قابل اعتماد و مستقل از نوع ماده
- ✅ نصب آسان در موقعیت‌های افقی یا عمودی
- ✅ هزینه نگهداری پایین با طراحی صنعتی پایدار
- ✅ دارای نسخه‌های ضد انفجار (Ex) مطابق با ATEX، IECEx، FM، CSA و سایر استانداردها
- ✅ مناسب برای مواد با اندازه دانه تا 10 میلی‌متر
- ✅ امکان استفاده با لوله افزایشی تا طول 6 متر
مشخصات فنی برجسته
| مشخصه | مقدار |
|---|---|
| نوع اندازه‌گیری | سوئیچ سطح نقطه‌ای با چنگال لرزشی |
| محدوده دمای فرآیند | -50 تا +150 درجه سانتی‌گراد (با آداپتور دما تا +250°C) |
| محدوده فشار کاری | -1 تا +25 بار |
| چگالی ماده قابل اندازه‌گیری | ≥ 0.02 g/cm³ (با حساسیت بالا: ≥ 0.008 g/cm³) |
| نوع خروجی | رله DPDT، ولتاژ تا 253V AC/DC، جریان تا 3A AC یا 1A DC |
| تأخیر در سوئیچینگ | 0.5 ثانیه هنگام پر شدن / 1 ثانیه هنگام آزاد شدن |
| نشانگر وضعیت | LED (سبز: فعال، قرمز: غیرفعال، قرمز چشمک‌زن: خطا) |
| اتصالات فرآیندی | G1½, 1½ NPT, فلنج‌های DN50 و 2 اینچ |
| جنس هوزینگ | پلاستیکی، آلومینیومی، استنلس استیل (الکتروپولیش شده یا ریخته‌گری دقیق) |
| درجه حفاظت | IP66 / IP67 |
| گواهینامه ایمنی | SIL2 (اختیاری) بر اساس IEC 61508 |
ساختار و طراحی
VEGAWAVE 63 از سه بخش اصلی تشکیل شده است:
- درب هوزینگ
- هوزینگ با ماژول الکترونیکی
- فیتینگ فرآیندی با چنگال لرزشی
تمامی اجزا به گونه‌ای طراحی شده‌اند که در برابر شرایط صنعتی سخت مانند گرد و غبار، دماهای بالا و مواد ساینده، دوام بالا داشته باشند.
نصب، راه‌اندازی و نگهداری
نصب VEGAWAVE 63 باید توسط پرسنل مجرب انجام شود. این دستگاه به راحتی از طریق پتانسیومتر و سوئیچ‌های داخلی قابل تنظیم بوده و نیازی به حضور ماده‌ی واقعی برای کالیبراسیون ندارد. در صورت نصب صحیح، هیچگونه نگهداری خاصی لازم نیست. در صورت بروز خطا، سیستم الکترونیکی با تغییر وضعیت خروجی، آن را گزارش می‌دهد و وارد حالت ایمن می‌شود.
چرا خرید از Deraak؟
فروشگاه Deraak با تجربه و تخصص در زمینه ابزار دقیق، تجهیزات VEGA از جمله VEGAWAVE 63 را با ضمانت اصالت کالا و پشتیبانی فنی ارائه می‌دهد. ما در شرایط تحریمی، راهکارهای جایگزین و مشاوره‌های تخصصی برای خرید و جایگزینی مطمئن نیز ارائه می‌دهیم.
📞 برای دریافت مشاوره، استعلام قیمت و خرید VEGAWAVE 63 با کارشناسان دراک تماس بگیرید.
