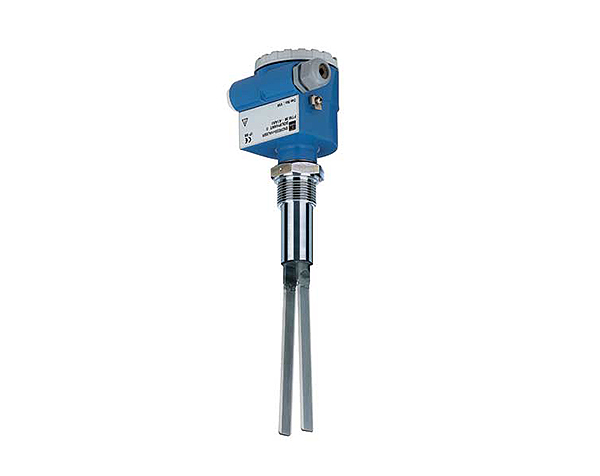

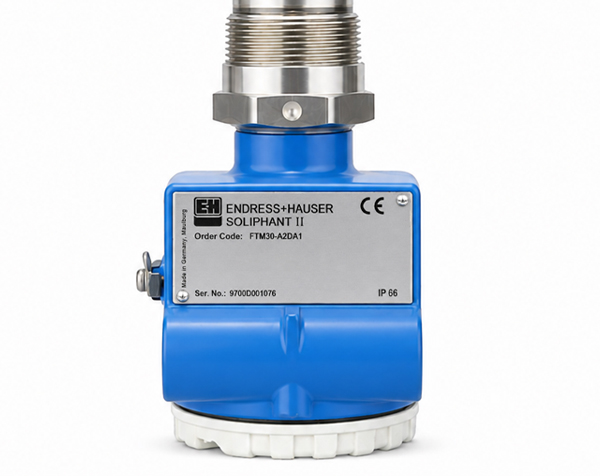

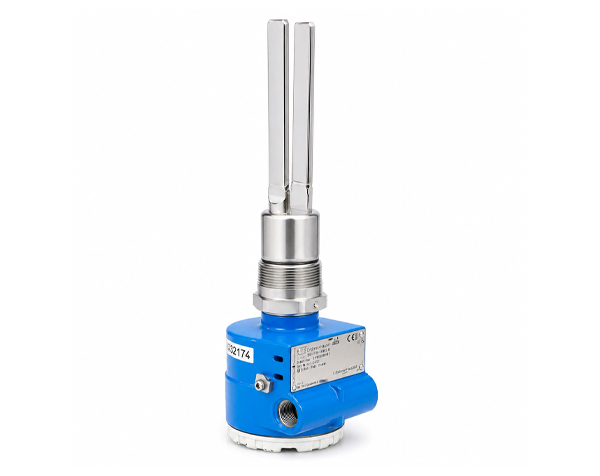

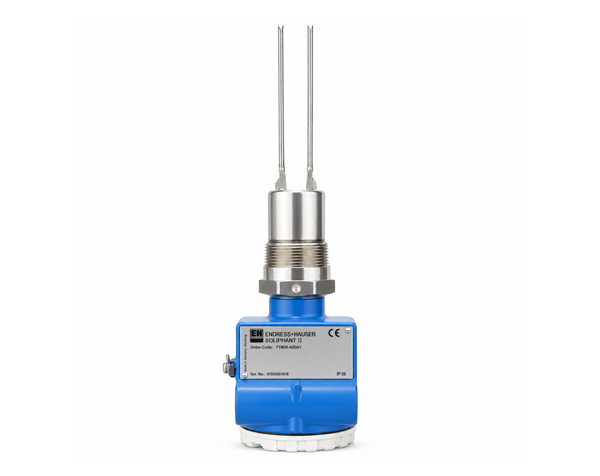

Soliphant II FTM30 یک لول سوییچ است که برای استفاده در سیلوهای حاوی مواد پودری یا ذرات ریز طراحی شده است. این دستگاه به‌عنوان یک سوییچ حد ارتعاشی جهانی برای این نوع مواد حجمی توصیف شده است. یکی از ویژگی‌های اصلی آن، نسخه فشرده است که به‌ویژه برای نصب در هر موقعیت و زاویه‌ای مناسب می‌باشد.
FTM30 برای مجموعه‌ای گسترده از کاربردها مناسب است، از جمله در مناطقی که در معرض خطرات انفجار گرد و غبار و محصولات غذایی هستند. کاربردهای معمول ذکر شده شامل غلات، آرد، پودر شیر، کاکائو، شکر، غذای دام، پودرهای شوینده، رنگ‌ها، گچ، سیمان و دانه‌های پلاستیکی می‌باشد.
مانند سایر مدل‌های خانواده Soliphant II، FTM30 چندین مزیت ارائه می‌دهد:
- نیازی به کالیبراسیون ندارد که باعث می‌شود راه‌اندازی دستگاه ساده باشد.
- حساس به انباشت مواد نیست و باعث می‌شود که دستگاه نیاز به نگهداری نداشته باشد.
- بدون قطعات متحرک است، به این معنا که هیچ سایش و فرسایشی ندارد و عمر عملیاتی طولانی‌تری دارد.
این دستگاه ارتفاع (حد مجاز، دودویی) محصول را اندازه‌گیری می‌کند. اصول اندازه‌گیری آن بر اساس کاهش ارتعاشات یک فورک (چنگال) که در فرکانس تشدید خود می‌لرزد است. زمانی که فورک توسط مواد پوشانده می‌شود، ارتعاشات کاهش می‌یابد. این تغییرات توسط الکترونیک داخلی ثبت شده و سپس یک سوئیچ الکترونیکی یا رله فعال می‌شود. FTM30 به‌ویژه در نوک فورک حساس است که برای شناسایی مواد با چگالی حجمی بسیار پایین مفید است. پایه فورک حساسیت کمتری دارد و کمک می‌کند تا از خطاهای ناشی از انباشت روی دیواره‌های مخزن جلوگیری شود.
FTM30 می‌تواند در هر دو حالت fail-safe حداقل یا حداکثر عمل کند. در این حالت‌ها، سوئیچ الکترونیکی باز می‌شود یا رله زمانی که سطح مشخص‌شده، خطا یا قطع برق رخ می‌دهد، غیر فعال می‌شود. حالت fail-safe قابل تنظیم است. سیگنال خروجی دودویی است و با رسیدن به حد، مسدود می‌شود. در صورت بروز خطا در سیگنال، خروجی مسدود می‌شود. زمان تثبیت تقریباً ۲.۵ ثانیه پس از روشن شدن منبع تغذیه قبل از فعال شدن خروجی است.
خانواده FTM30 شامل نسخه‌هایی است که برای نیازهای مختلف در مناطق خطرناک طراحی شده‌اند:
- FTM30 (استاندارد): مناسب برای کاربردهای استاندارد و مناطق خطرناک انفجار گرد و غبار.
- FTM30D: طراحی‌شده برای کاربردهای استاندارد، مناطق خطرناک انفجار گاز و گرد و غبار. این نسخه‌ها دارای محافظت در برابر اشتعال EEx de هستند و ممکن است دارای تاییدیه‌های CSA و FM XP باشند. آنها معمولاً دارای محفظه آلومینیومی T3 با محفظه اتصال جداگانه هستند.
- FTM30S: مناسب برای کاربردهای استاندارد و مناطق خطرناک انفجار گرد و غبار. این‌ها دارای محافظت در برابر اشتعال EEx i هستند و دارای تاییدیه‌های CSA و FM IS می‌باشند. FTM30S نیاز به واحد سوئیچینگ جداگانه دارد، مانند Nivotester FTL که باید خارج از منطقه خطرناک انفجار نصب شود.
FTM30 از کارت‌های الکترونیکی قابل تعویض (FEM) استفاده می‌کند که جایگزینی آنها بدون نیاز به کالیبراسیون مجدد دستگاه بسیار ساده است. این امکان را فراهم می‌آورد که دستگاه به‌طور بهینه به سیستم کنترل کارخانه سازگار شود. کارت‌های الکترونیکی سازگار با FTM30 و نسخه‌های آن شامل موارد زیر هستند:
- FEM31/41: تغذیه AC دو سیمه، سوئیچ بار از طریق تریستور. FEM31 برای FTM30 و FTM30D است.
- FEM32: تغذیه DC سه‌سیمه، سوئیچ بار از طریق ترانزیستور و اتصال PNP جداگانه. توصیه‌شده برای استفاده با کنترل‌کننده‌های منطقی برنامه‌پذیر (PLC). برای FTM30 و FTM30D در دسترس است.
- FEM34/44: تغذیه یونیورسال با خروجی رله که یک تماس تغییر حالت بدون پتانسیل (SPDT) را ارائه می‌دهد. FEM34 برای FTM30 و FTM30D است.
- FEM35/45: تغذیه یونیورسال با خروجی رله که دو تماس تغییر حالت بدون پتانسیل (DPDT) را ارائه می‌دهد. این‌ها نیاز به پوشش محفظه بلند دارند. FEM35 برای FTM30 و FTM30D است.
- FEM37: طراحی‌شده برای انتقال سیگنال ایمن ذاتی از طریق کابل دو سیمه با استفاده از سیگنال PFM. این مدل نیاز به اتصال به واحد سوئیچینگ از راه دور Nivotester دارد. این برای FTM30S است.
کارت‌های الکترونیکی FEM31/32/34/35/41/44/45 دارای LED قرمز برای نمایش وضعیت سوئیچینگ و یک سوئیچ چرخشی برای انتخاب حالت fail-safe حداقل/حداکثر هستند. FEM37 دارای LED سبز است که وضعیت پوشش را نشان می‌دهد.
گزینه‌های مختلف محفظه‌ها موجود است که همه آنها محافظت در برابر نفوذ IP66 را ارائه می‌دهند:
- محفظه آلومینیومی F6: برای FTM30 و FTM30S در دسترس است.
- محفظه پلی‌استری F10: با پوشش شفاف که امکان مشاهده وضعیت سوئیچینگ از بیرون را برای کنترل آسان فراهم می‌کند. برای FTM30 و FTM30S در دسترس است.
- محفظه استنلس استیل F8 (316L): برای FTM30 و FTM30S در دسترس است.
- محفظه آلومینیومی T3: دارای محفظه اتصال جداگانه است. برای FTM30D و FTM30S در دسترس است.
فورک ارتعاشی از استنلس استیل مقاوم (AISI 316Ti) ساخته شده است و در برابر بارهای جانبی بالا مقاوم است. مواد اتصال فرآیندی شامل استنلس استیل AISI 304 برای اتصالات رزوه‌ای و AISI 316Ti برای فلنج‌ها هستند. اتصالات فرآیندی موجود برای FTM30 شامل رزوه‌های مخروطی R 1½ (DIN 2999) و 1½ NPT (ASME B 1.20.1)، همچنین انواع فلنج‌ها مطابق با استانداردهای DIN/EN، ASME و JIS می‌باشند.
نصب نسخه فشرده FTM30 می‌تواند در هر موقعیتی در یک مخزن مواد حجمی انجام شود. شیوه‌های نصب صحیح شامل موارد زیر هستند:
- نصب از بالا با دندانه‌های عمودی (در هر زاویه).
- نصب جانبی با فورک کمی زاویه‌دار به سمت پایین برای کمک به حرکت مواد.
- استفاده از سپر برای محافظت در برابر انباشت توده‌ها.
- نصب در هاپر تخلیه با حداکثر طول نازل ۶۰ میلی‌متر.
نمونه‌های نصب نادرست شامل قرار دادن فورک در پرده پرکردن، جهت‌گیری اشتباه فورک (جایی که سطح دندانه پهن تحت فشار بار تخلیه زیاد قرار می‌گیرد)، یا استفاده از نازل نصب خیلی بلند است.
مشخصات فنی FTM30 عبارتند از:
- کاربرد: شناسایی حد (حداقل یا حداکثر) در سیلوها با مواد پودری و ذرات ریز.
- حداکثر اندازه ذرات: ۱۰ میلی‌متر.
- حداقل چگالی محصول: ۲۰ گرم/لیتر.
- محدوده دمای عملیاتی: از -۴۰ درجه سانتیگراد تا +۷۰ درجه سانتیگراد برای محیط، از -۴۰ درجه سانتیگراد تا +۱۵۰ درجه سانتیگراد برای محصول.
- فشار عملیاتی: از -۱ بار تا حداکثر ۱۶ بار برای FTM30. فشار ترکیدگی حداقل ۱۰۰ بار است.
- بار جانبی روی فورک (FTM30): ۶۰۰ نیوتن (ایستای، روی لبه باریک دندانه‌ها).
- دقت اندازه‌گیری: تقریباً ۱۰ میلی‌متر برای نصب عمودی، ۵ میلی‌متر برای نصب جانبی حسگر.
- زمان سوئیچینگ: تقریباً ۰.۳ ثانیه.
برای کمک به نصب و استفاده بهینه، دفترچه‌های راهنما، کاتالوگ‌ها و اسناد فنی برای مشتریان در دسترس است.
