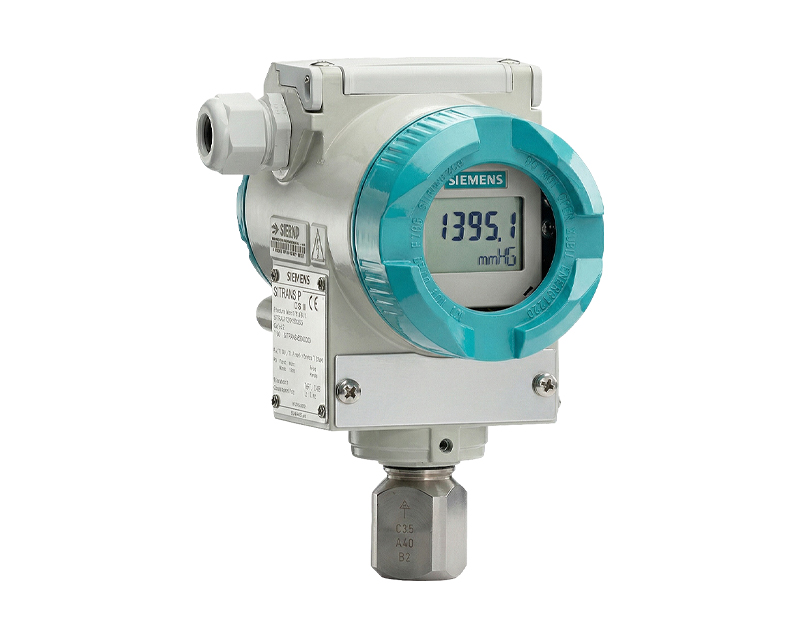

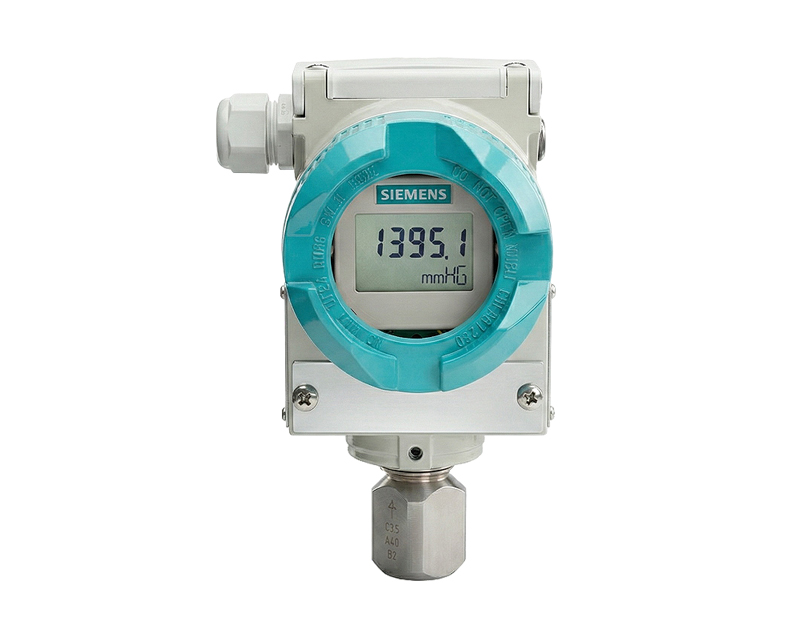

ترانسمیتر فشار 7MF4033 Siemens SITRANS P از سری DS III یک راهکار چندمنظوره و قابل اعتماد برای اندازه‌گیری فشار نسبی، مطلق و تفاضلی و حتی سطح، حجم و جریان جرمی ارائه می‌دهد. این ترانسمیتر مستحکم با سیگنال خروجی 4 تا 20 میلی‌آمپر برای دقت و پایداری در اندازه‌گیری در طیف وسیعی از کاربردهای صنعتی طراحی شده است. این دستگاه برای گازها، بخارها و مایعات غیرتهاجمی، تهاجمی و خطرناک مناسب است و توانایی تحمل شرایط سخت صنعتی را دارد.
ترانسمیتر 7MF4033 SITRANS P DS III دارای گزینه‌های مختلف اتصال فرآیند از جمله اتصالات رزوه‌ای و فلنجی است که انعطاف‌پذیری در نصب را فراهم می‌کند. سلول اندازه‌گیری دستگاه با روغن سیلیکون پر شده که پایداری و دقت بالای اندازه‌گیری را تضمین می‌کند. این دستگاه با طیف وسیع دمای محیطی و محصول از 40- تا +100 درجه سانتی‌گراد (-40 تا +212 درجه فارنهایت) طراحی شده و دارای درجه حفاظت IP65 است. همچنین، این دستگاه از پروتکل ارتباطی HART پشتیبانی می‌کند که یکپارچگی آسان با سیستم‌های موجود را ممکن می‌سازد و ممکن است به PROFIBUS PA یا Foundation Fieldbus نیز مجهز باشد.
ایمنی و حفاظت
ترانسمیتر فشار 7MF4033 با استانداردهای ایمنی بالا برای استفاده در مناطق پرخطر طراحی شده است و فقط باید توسط افراد متخصص و آموزش‌دیده نصب و راه‌اندازی شود. رعایت دستورالعمل‌های ایمنی ضروری است. در مدل‌هایی با حفاظت “ایمنی ذاتی Ex i”، اتصال آن‌ها فقط به مدارهای ایمنی ذاتی مجاز است تا از خطر انفجار جلوگیری شود.
ویژگی‌های 7MF4033:
- اندازه‌گیری چندمنظوره: اندازه‌گیری فشار نسبی، مطلق و تفاضلی، همچنین سطح، حجم و جریان جرمی
- طراحی مستحکم: مناسب برای مواد غیرتهاجمی، تهاجمی و خطرناک
- اتصالات متنوع فرآیندی: شامل اتصالات رزوه‌ای و فلنجی برای نصب آسان و انعطاف‌پذیر
- دقت بالا: سلول اندازه‌گیری با روغن سیلیکون پر شده برای پایداری و دقت در اندازه‌گیری
- محدوده دمای گسترده: عملکرد در شرایط دمایی از 40- تا +100 درجه سانتی‌گراد (-40 تا +212 درجه فارنهایت)
- حفاظت بالا: دارای درجه حفاظت IP65 برای عملکرد مطمئن در محیط‌های صنعتی سخت
- ارتباط پیشرفته: مجهز به پروتکل HART برای یکپارچگی آسان با سیستم‌های موجود و پشتیبانی احتمالی از PROFIBUS PA یا Foundation Fieldbus
- ایمنی تقویت‌شده: قابل استفاده در مناطق پرخطر با حفاظت “ایمنی ذاتی Ex i”
نصب و ایمنی
این دستگاه باید تنها توسط افراد متخصص و آموزش‌دیده نصب و راه‌اندازی شود. مطالعه دقیق دستورالعمل‌های عملیاتی قبل از نصب و راه‌اندازی ضروری است. عملکرد ترانسمیتر باید در محدوده مشخصات ذکرشده در بخش “داده‌های فنی” دفترچه راهنما انجام شود. مواد قطعات در تماس با سیال باید برای سیال فرآیندی مناسب باشد تا از بروز آسیب یا خطر جلوگیری شود. قطعات متصل مانند واشرهای فلنج و پیچ‌ها نیز باید برای اتصال و سیال فرآیند مناسب باشند.
برای دستگاه‌هایی با حفاظت “ایمنی ذاتی Ex i”، اتصال آن‌ها فقط به مدارهای ایمنی ذاتی مجاز است تا از خطرات انفجار جلوگیری شود. این دستگاه باید در مکانی در دسترس، نزدیک به نقطه اندازه‌گیری، بدون لرزش و در محدوده دمای مجاز محیطی نصب شود.
مشخصات فنی
- محدوده اندازه‌گیری فشار: از 0.01 تا 1 بار g (0.15 تا 14.5 psi g) تا 7 تا 700 بار g (102 تا 10,153 psi g) بسته به مدل
- درجه حفاظت: IP65
- دمای مجاز محیطی:
- T4: از -40 تا +85 درجه سانتی‌گراد (-40 تا +185 درجه فارنهایت)
- T5: از -40 تا +70 درجه سانتی‌گراد (-40 تا +158 درجه فارنهایت)
- T6: از -40 تا +60 درجه سانتی‌گراد (-40 تا +140 درجه فارنهایت)
- ولتاژ تغذیه: 10.5 تا 45 ولت DC (برای عملکرد ایمن ذاتی 10.5 تا 30 ولت DC)
- مصرف جریان: جریان پایه حداکثر 12.5 میلی‌آمپر و جریان حداکثر 15.5 میلی‌آمپر در صورت بروز خطا
- پروتکل ارتباطی: HART، PROFIBUS PA، و Foundation Fieldbus
- استاندارد تجهیزات فشار: PED 97/23/EC
این دستگاه دارای گزینه‌های مختلف اتصال فرآیند است، از جمله اتصالات رزوه‌ای (Pg 13.5، M20×1.5، ½-14 NPT) و اتصالات فلنجی (EN یا ASME). بدنه دستگاه از آلومینیوم و پلاک نام دستگاه از استیل ضدزنگ ساخته شده است. سلول اندازه‌گیری با روغن سیلیکون پر شده و طراحی آن برای کار در دمای محصول از -40°C تا +100°C (-40°F تا +212°F) در سمت منفی مناسب است. این دستگاه مطابق با استانداردهای سازگاری الکترومغناطیسی EN 61326 و NAMUR NE 21 تست شده است.
عملکرد دستگاه
این ترانسمیتر بسته به کد، می‌تواند محدوده‌های مختلف فشار را اندازه‌گیری کند. برای اندازه‌گیری سطح، استفاده از واشرهای مناسب مطابق با استانداردهای اتصال فرآیند ضروری است. در مخازن بسته با تراکم زیاد بخار، خط فشار منفی باید با میعانات سیال پر شود و مخزن تعادل (Equalizing Vessel) نصب شود. برای اندازه‌گیری گازها، باید پیکربندی مناسب شیرها رعایت شود. در اندازه‌گیری فشار تفاضلی و جریان، دقت در عملیات شیرها برای اطمینان از عملکرد صحیح ضروری است.
