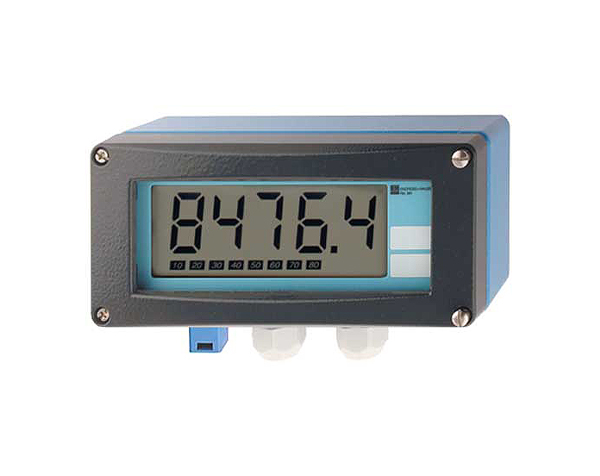

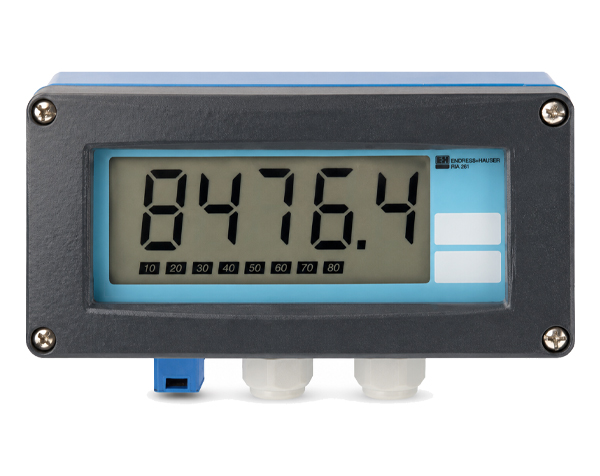

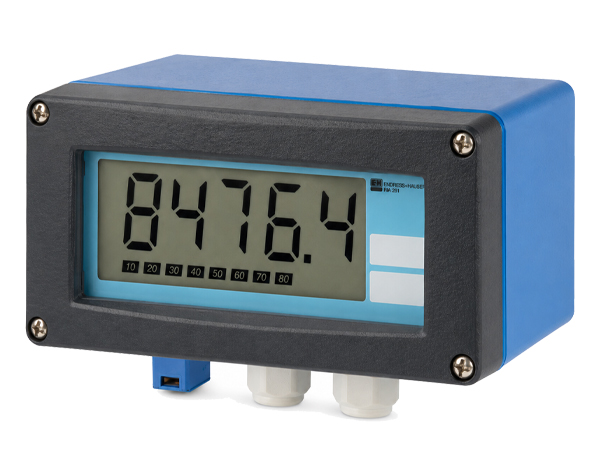

معرفی جامع نمایشگر میدانی دیجیتال Endress+Hauser RIA261

نمایشگر میدانی RIA261 یکی از محصولات پرکاربرد و پیشرفته برند مطرح Endress+Hauser است که برای نمایش دقیق و قابل اطمینان سیگنال‌های آنالوگ طراحی شده است. این محصول به دلیل طراحی مقاوم، قابلیت نصب در محیط‌های سخت صنعتی و ویژگی‌های فنی برجسته‌اش، به‌عنوان یکی از انتخاب‌های برتر در پروژه‌های مانیتورینگ و کنترل فرایند محسوب می‌شود. نمایشگر RIA261 یک ابزار نشان‌دهنده دیجیتال با عملکرد تغذیه از حلقه جریان (loop-powered) است که برای نمایش مستقیم مقدار سیگنال‌های جریان 4 تا 20 میلی‌آمپر استفاده می‌شود. این دستگاه قابلیت خواندن سیگنال آنالوگ و نمایش عددی آن را دارد، در حالی که نیازی به منبع تغذیه خارجی ندارد. همین ویژگی، نصب آسان و کاهش هزینه‌های کابل‌کشی و تغذیه را به همراه دارد.

این دستگاه با داشتن دقت اندازه‌گیری کمتر از 0.1% FS و دریفت دمایی بسیار پایین، عملکرد بسیار دقیقی را در شرایط مختلف محیطی ارائه می‌دهد. نمایشگر LC بزرگ آن با نور پس‌زمینه، عدد 5 رقمی با ارتفاع کاراکتر 26 میلی‌متر و بارگراف درصدی، دید بسیار خوبی را حتی در محیط‌های تاریک صنعتی فراهم می‌کند.

از ویژگی‌های کلیدی RIA261 می‌توان به قابلیت عبور سیگنال‌های HART بدون ایجاد اختلال، بدنه آلومینیومی مقاوم با درجه حفاظت IP66/NEMA 4X، مقاومت در برابر ضربه، لرزش، نفوذ آب و گرد و غبار، و نصب آسان بر روی دیوار یا لوله اشاره کرد. فضای داخلی مناسب این نمایشگر نیز امکان نصب تجهیزات جانبی مانند ترانسمیتر دما را در خود فراهم می‌سازد.

این نمایشگر به دلیل قابلیت‌های فراوانش در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب، نیروگاه‌ها و ایستگاه‌های مانیتورینگ دما، فشار و فلو کاربرد دارد. همچنین به لطف دارا بودن گواهینامه‌های بین‌المللی مانند ATEX، FM، CSA و تأییدیه GL، می‌توان از آن در مناطق مستعد انفجار یا محیط‌های دریایی نیز استفاده کرد.

RIA261 انرژی مورد نیاز خود را مستقیماً از سیگنال ورودی جریان دریافت می‌کند. این ویژگی باعث می‌شود نیاز به تغذیه مجزا حذف شده و نصب آن در سایت‌های دورافتاده یا بدون دسترسی به برق امکان‌پذیر شود. سیگنال ورودی پس از پردازش توسط میکروکنترلر داخلی، به صورت عددی و گرافیکی روی نمایشگر نشان داده می‌شود. نرخ به‌روزرسانی نمایشگر هر ثانیه یک بار بوده و نور پس‌زمینه دائماً روشن باقی می‌ماند.

سیگنال ورودی این دستگاه 4 تا 20 میلی‌آمپر است و با حداکثر جریان ورودی 200 میلی‌آمپر، افت ولتاژ کمتر از 2.5 ولت و حفاظت در برابر معکوس شدن پلاریته، از عملکردی پایدار برخوردار است. مقاومت داخلی این دستگاه موجب می‌شود که افت ولتاژ ثابت باقی مانده و تاثیری بر دقت اندازه‌گیری نگذارد. همچنین، در صورت بروز خطا مانند قطع سیگنال، دستگاه نور پس‌زمینه را خاموش کرده و از نمایش مقدار اشتباه جلوگیری می‌کند.

پروتکل HART به‌صورت شفاف از این نمایشگر عبور می‌کند، به این معنا که کاربر می‌تواند از تجهیزات مبتنی بر HART بدون نگرانی در مورد تداخل استفاده کند. این ویژگی باعث افزایش انعطاف‌پذیری سیستم کنترل می‌شود.

مشخصات فنی دقیق این محصول شامل دقت اندازه‌گیری کمتر از 0.1% از مقدار کامل مقیاس، دریفت دمایی 0.01% در هر کلوین، کلاس آب و هوایی مطابق با IEC 60654-1، و محدوده دمای کاری بین -20 تا +60 درجه سانتی‌گراد است. بدنه آلومینیومی دستگاه با پوشش اپوکسی و محفظه با درجه حفاظت IP66 / NEMA 4x آن را در برابر شرایط سخت محیطی مقاوم می‌سازد.

نمایشگر این دستگاه از نوع LCD با نور پس‌زمینه و بارگراف -10 تا 110 درصد است. نمایش عددی آن به صورت 5 رقمی و با ارتفاع 26 میلی‌متر طراحی شده تا از فاصله قابل توجهی نیز قابل رویت باشد. ابعاد دستگاه برابر با 175×80×65 میلی‌متر و وزن آن حدود 800 گرم است.

نصب دستگاه بسیار ساده است و می‌توان آن را مستقیماً روی دیوار نصب کرد. همچنین با استفاده از براکت مخصوص، نصب روی لوله نیز امکان‌پذیر است. برای نصب دیواری تنها به دو پیچ نیاز است و براکت اختیاری نیز برای نصب صنعتی فراهم شده است. فضای داخلی تعبیه شده در زیر نمایشگر این امکان را فراهم می‌کند تا تجهیزاتی نظیر ترانسمیتر دما یا سنسورهای دیگر نیز در کنار آن نصب شوند.

پیکربندی دستگاه نیز بسیار کاربرپسند است. با استفاده از سه دکمه روی پنل جلو، می‌توان تنظیماتی مانند نقطه صفر و صد درصد، تعداد ارقام اعشار، آفست سیگنال و کد کاربری را وارد کرد. همچنین در منوی پیشرفته می‌توان تنظیمات بیشتری را برای انطباق با شرایط خاص فرایند انجام داد.

از نظر ایمنی و استانداردها، RIA261 با مقررات IEC 61010 و دستورالعمل‌های اروپایی مطابقت دارد و دارای علامت CE است. این محصول در نسخه‌های دارای گواهینامه‌های ATEX برای استفاده در مناطق مستعد انفجار، FM و CSA برای کاربردهای آمریکای شمالی، و همچنین تأییدیه GL برای محیط‌های دریایی عرضه می‌شود.

در صورت بروز خطا، دستگاه پیام‌هایی نظیر E090 (جریان بسیار کم)، E101 (خطای سخت‌افزاری)، E102 (چک‌سام نادرست)، و E103 (خطای کالیبراسیون) را نمایش می‌دهد. برخی از این خطاها با ریست تنظیمات به حالت کارخانه قابل رفع هستند.

در مجموع، نمایشگر میدانی RIA261 ترکیبی است از دقت بالا، طراحی صنعتی مقاوم، نصب آسان، پشتیبانی از پروتکل HART و قابلیت استفاده در شرایط محیطی سخت. این ویژگی‌ها RIA261 را به یک گزینه حرفه‌ای و قابل اعتماد برای پروژه‌های ابزار دقیق و کنترل صنعتی تبدیل کرده است. استفاده از این محصول نه‌تنها کیفیت پایش سیگنال‌های آنالوگ را افزایش می‌دهد بلکه با حذف نیاز به تغذیه مجزا، هزینه‌های عملیاتی را نیز کاهش می‌دهد.
