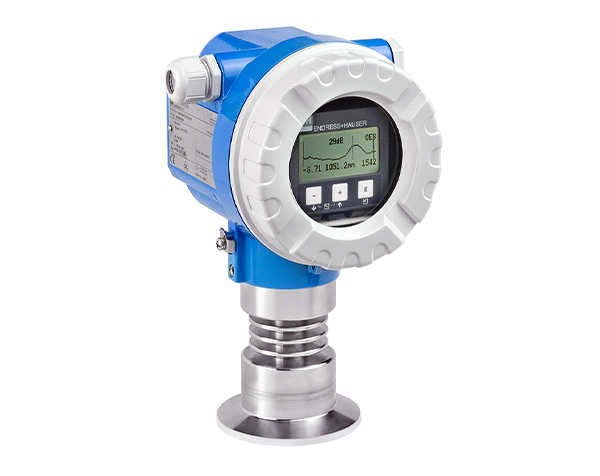

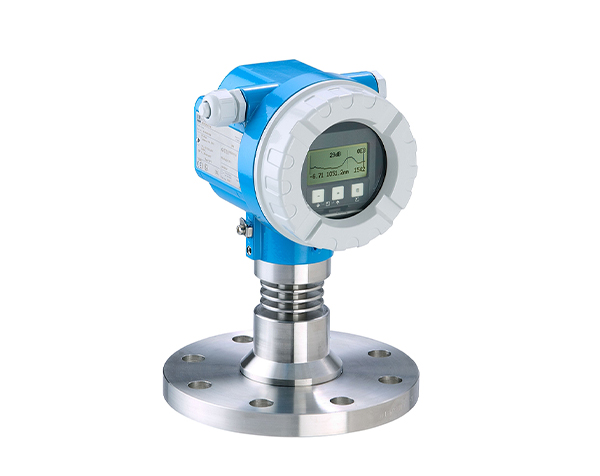

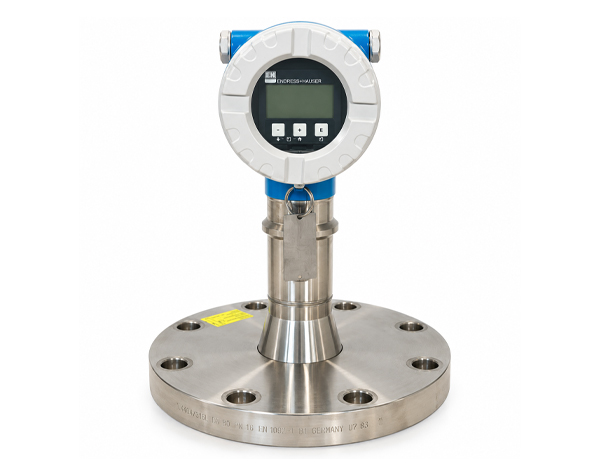

Micropilot M FMR245: ترانسمیتر راداری سطح برای اندازه گیری مداوم و بدون تماس

Micropilot M FMR245 یک رادار سطح جمع و جور برای اندازه گیری مداوم و بدون تماس سطح مایعات، خمیرها، لجن و جامدات است. این دستگاه را می توان به دلیل فرکانس کاری حدود 26 گیگاهرتز و حداکثر انرژی پالس تابش شده 1 میلی وات (میانگین توان خروجی 1 میکرووات) آزادانه در خارج از مخازن فلزی بسته نصب کرد. عملکرد برای انسان و حیوانات کاملاً بی خطر است.

Micropilot M FMR245 با عملکرد دقیق، نصب آسان و سازگاری گسترده با شرایط مختلف صنعتی، یک راهکار قدرتمند برای اندازه‌گیری سطح در فرآیندهای مختلف صنعتی است.

مزایا

فناوری 2 سیمه، قیمت پایین: جایگزینی واقعی برای فشار دیفرانسیل، شناورها و جابجا کننده ها. فناوری 2 سیمه هزینه های سیم کشی را کاهش می دهد و امکان پیاده سازی آسان در سیستم های موجود را فراهم می کند.
اندازه گیری بدون تماس: اندازه گیری تقریباً مستقل از خواص محصول است.
عملکرد آسان در محل از طریق صفحه نمایش الفبایی: راه اندازی، مستندسازی و تشخیص آسان از طریق نرم افزار عامل Endress+Hauser.
2 محدوده فرکانس – FMR230/FMR231 در باند C و FMR240/244/245 در باند K: بدون مصالحه، فرکانس مناسب برای هر کاربرد.
پروتکل HART یا PROFIBUS PA به ترتیب FOUNDATION Fieldbus.
دماهای بالا: مناسب برای دماهای فرآیند تا 200 درجه سانتیگراد (392 درجه فارنهایت)، تا 400 درجه سانتیگراد (752 درجه فارنهایت) با آنتن دمای بالا.
آنتن میله ای با طول غیرفعال: اندازه گیری قابل اعتماد در نازل های باریک، با تراکم و تجمع در نازل.
مورد استفاده برای نظارت بر سطح (MIN، MAX) تا SIL 2 مطابق با IEC 61508/IEC 61511.
فیدرو گاز محکم برای بهبود ایمنی فرآیند برای استاندارد FMR230، برای FMR231/240/245 به صورت اختیاری.

برنامه های کاربردی

Micropilot M برای اندازه گیری مداوم و بدون تماس سطح مایعات، خمیرها، لجن و جامدات استفاده می شود. اندازه گیری تحت تأثیر تغییر رسانه، تغییرات دما، پتوهای گاز یا بخارات نیست.

FMR230 به ویژه برای اندازه گیری در مخازن بافر و فرآیند مناسب است.
FMR231 نقاط قوت خود را در هر جایی که سازگاری شیمیایی بالا مورد نیاز است، دارد.
FMR240 با آنتن هورن کوچک 40 میلی متری (1/2 اینچ) برای مخازن کوچک ایده آل است. علاوه بر این، دقت 3± میلی متر (0.12 اینچ) را ارائه می دهد.
FMR244 مزایای آنتن هورن را با مقاومت شیمیایی بالا ترکیب می کند. آنتن هورن 80 میلی متری (3 اینچ) علاوه بر این در جامدات استفاده می شود.
FMR245 – بسیار مقاوم تا 200 درجه سانتیگراد (392 درجه فارنهایت) و تمیز کردن آسان.

اصل اندازه گیری

Micropilot یک سیستم اندازه گیری “رو به پایین” است که بر اساس روش زمان پرواز کار می کند. فاصله از نقطه مرجع (اتصال فرآیند) تا سطح محصول را اندازه گیری می کند. پالس های رادار توسط یک آنتن ساطع می شوند، از سطح محصول منعکس می شوند و دوباره توسط سیستم رادار دریافت می شوند.

پالس های رادار منعکس شده توسط آنتن دریافت می شوند و به داخل الکترونیک منتقل می شوند. یک ریزپردازنده سیگنال را ارزیابی می کند و پژواک سطح ناشی از انعکاس پالس رادار در سطح محصول را شناسایی می کند. شناسایی سیگنال واضح توسط نرم افزار دقیق PulseMaster®، بر اساس سال ها تجربه با فناوری زمان پرواز انجام می شود.

فاصله “D” تا سطح محصول متناسب با زمان پرواز “t” پالس است:

$D = c \cdot t /2$

با “c” سرعت نور است.

بر اساس فاصله خالی شناخته شده “E”، سطح “L” محاسبه می شود:

$L = E - D$

Micropilot به عملکردهایی برای سرکوب پژواک های تداخل مجهز شده است. کاربر می تواند این عملکردها را فعال کند. آنها اطمینان حاصل می کنند که پژواک های تداخل (یعنی از لبه ها و درزهای جوش) به عنوان پژواک سطح تفسیر نمی شوند.

نصب

🔹 نصب در مخزن، بای‌پس یا Stilling Well
🔹 در نصب در مخزن:

فاصله از دیواره تا لبه خارجی نازل: تقریباً 1/6 قطر مخزن
فاصله حداقل از دیواره: 15 سانتی‌متر (5.91 اینچ)

🔹 در نصب بای‌پس:

قطر لوله ثابت باشد
از بزرگ‌ترین آنتن شیپوری استفاده شود
هیچ شکافی بزرگ‌تر از 1 میلی‌متر در محل اتصال وجود نداشته باشد

🔹 در نصب در لوله آرامش یا بای‌پس:

قطر لوله باید در زمان راه‌اندازی وارد شود

مراحل راه‌اندازی

وارد کردن پارامترهای کاربردی (مانند شکل مخزن، ویژگی‌های ماده و شرایط فرآیند)
انجام کالیبراسیون خالی (فاصله از نقطه مرجع تا سطح حداقل)
انجام کالیبراسیون پر (فاصله از سطح حداقل تا سطح حداکثر)
انجام نقشه‌برداری از مخزن برای حذف اکوهای مزاحم

عوامل مؤثر بر دقت اندازه‌گیری

🔸 رسانایی ضعیف ماده: ثابت دی‌الکتریک پایین باعث کاهش برد اندازه‌گیری
🔸 زاویه مواد جامد: زاویه ریزش بر دقت اندازه‌گیری تأثیر می‌گذارد
🔸 سطوح سست: تراکم کم مواد باعث کاهش دقت می‌شود
🔸 رسوب: رسوب مواد مرطوب باعث کاهش دقت می‌شود

خروجی

Micropilot با وارد کردن فاصله خالی “E” (=صفر)، فاصله کامل “F” (=دهانه) و یک پارامتر برنامه راه اندازی می شود. پارامتر برنامه به طور خودکار دستگاه را با شرایط فرآیند تطبیق می دهد. برای مدل های دارای خروجی جریان، تنظیم کارخانه برای نقطه صفر “E” و دهانه “F” 4 میلی آمپر و 20 میلی آمپر است. برای خروجی های دیجیتال و ماژول نمایشگر، تنظیم کارخانه برای نقطه صفر “E” و دهانه “F” 0٪ و 100٪ است. یک خطی سازی با حداکثر 32 نقطه، بر اساس جدولی که به صورت دستی یا نیمه خودکار وارد می شود، می تواند به صورت محلی یا از راه دور فعال شود. این عملکرد اندازه گیری را در واحدهای مهندسی و یک سیگنال خروجی خطی برای کره ها، مخازن استوانه ای افقی و مخازن با خروجی مخروطی فراهم می کند.

معماری تجهیزات

Micropilot M را می توان برای اندازه گیری در چاهک/بای پس و همچنین در فضای آزاد استفاده کرد. این دستگاه خروجی 4 تا 20 میلی آمپر با پروتکل HART یا PROFIBUS PA به ترتیب ارتباط FOUNDATION Fieldbus را فراهم می کند.

لوازم جانبی

🔹 Commubox FXA191
🔹 Commubox FXA195 HART
🔹 Commubox FXA291
🔹 نمایشگر از راه دور FHX40
🔹 Field Xpert SFX100

یکپارچه سازی سیستم

Micropilot M را می توان در سیستم های مختلف اتوماسیون فرآیند ادغام کرد. این دستگاه از پروتکل های ارتباطی مختلفی مانند HART، PROFIBUS PA و FOUNDATION Fieldbus پشتیبانی می کند. این امر امکان ادغام آسان در سیستم های کنترل موجود را فراهم می کند.

برای دانلود کاتالوگ اسکن کنید

لینک کوتاه : https://links.deraak.com/iw6

نمایش بیشتر نشان دادن کمتر

مزایای Micropilot M FMR245 چیست؟

Micropilot M FMR245 دارای مزایای متعددی از جمله موارد زیر است:

* اندازه گیری بدون تماس
* عملکرد آسان در محل از طریق صفحه نمایش الفبایی
* 2 محدوده فرکانس - FMR230/FMR231 در باند C و FMR240/244/245 در باند K
* پروتکل HART یا PROFIBUS PA به ترتیب FOUNDATION Fieldbus
* دماهای بالا
* آنتن میله ای با طول غیرفعال
* مورد استفاده برای نظارت بر سطح (MIN، MAX) تا SIL 2 مطابق با IEC 61508/IEC 61511
* فیدرو گاز محکم برای بهبود ایمنی فرآیند برای استاندارد FMR230، برای FMR231/240/245 به صورت اختیاری

برنامه های کاربردی Micropilot M FMR245 چیست؟

Micropilot M FMR245 برای اندازه گیری مداوم و بدون تماس سطح مایعات، خمیرها، لجن و جامدات استفاده می شود. این دستگاه را می توان در طیف گسترده ای از صنایع از جمله مواد شیمیایی، آب و فاضلاب، غذا و نوشیدنی و داروسازی استفاده کرد.

اصل اندازه گیری Micropilot M FMR245 چیست؟

Micropilot M FMR245 بر اساس روش زمان پرواز کار می کند. پالس های رادار توسط یک آنتن ساطع می شوند، از سطح محصول منعکس می شوند و دوباره توسط سیستم رادار دریافت می شوند. فاصله تا سطح محصول متناسب با زمان پرواز پالس است.

خروجی Micropilot M FMR245 چیست؟

Micropilot M FMR245 خروجی 4 تا 20 میلی آمپر با پروتکل HART یا PROFIBUS PA به ترتیب ارتباط FOUNDATION Fieldbus را فراهم می کند.

Micropilot M FMR245 چگونه در یک سیستم اتوماسیون فرآیند ادغام می شود؟

Micropilot M FMR245 را می توان در سیستم های مختلف اتوماسیون فرآیند ادغام کرد. این دستگاه از پروتکل های ارتباطی مختلفی مانند HART، PROFIBUS PA و FOUNDATION Fieldbus پشتیبانی می کند.

تفاوت بین FMR230 و FMR231 چیست؟

FMR230 به ویژه برای اندازه گیری در مخازن بافر و فرآیند مناسب است. FMR231 نقاط قوت خود را در هر جایی که سازگاری شیمیایی بالا مورد نیاز است، دارد.

تفاوت بین FMR240، FMR244 و FMR245 چیست؟

FMR240 با آنتن هورن کوچک 40 میلی متری (1/2 اینچ) برای مخازن کوچک ایده آل است. علاوه بر این، دقت 3± میلی متر (0.12 اینچ) را ارائه می دهد. FMR244 مزایای آنتن هورن را با مقاومت شیمیایی بالا ترکیب می کند. آنتن هورن 80 میلی متری (3 اینچ) علاوه بر این در جامدات استفاده می شود. FMR245 - بسیار مقاوم تا 200 درجه سانتیگراد (392 درجه فارنهایت) و تمیز کردن آسان.

آیا می توان از Micropilot M FMR245 در مناطق خطرناک استفاده کرد؟

بله، Micropilot M FMR245 برای استفاده در مناطق خطرناک دارای گواهینامه است.

محدوده اندازه گیری Micropilot M FMR245 چقدر است؟

محدوده اندازه گیری Micropilot M FMR245 به مدل خاص و آنتن مورد استفاده بستگی دارد.

دقت Micropilot M FMR245 چقدر است؟

دقت Micropilot M FMR245 به مدل خاص و آنتن مورد استفاده بستگی دارد.

دمای فرآیند Micropilot M FMR245 چقدر است؟

Micropilot M FMR245 می تواند دماهای فرآیند تا 200 درجه سانتیگراد (392 درجه فارنهایت) را تحمل کند. با آنتن دمای بالا، می تواند دماهای فرآیند تا 400 درجه سانتیگراد (752 درجه فارنهایت) را تحمل کند.
