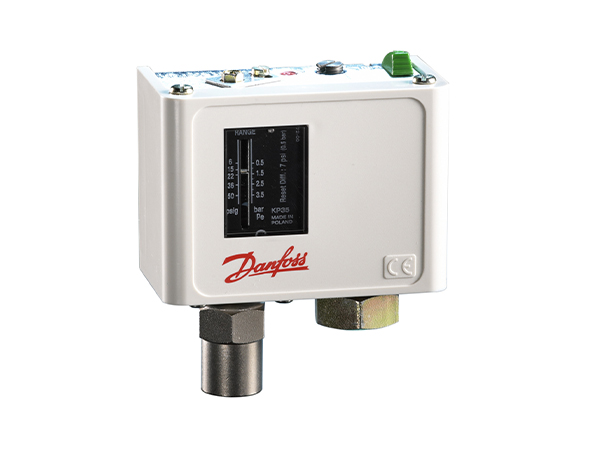

سوئیچ فشار KP36 محصولی از شرکت دانفوس است که برای کنترل و محافظت از سیستم‌ها در کاربردهای صنعتی با نظارت بر فشار طراحی شده است. این سوئیچ دارای محدوده تنظیم فشار 1.00 تا 10.50 بار (14.5 تا 150 psig) با دیفرانسیل ثابت 0.7 بار (10 psi) است. حداکثر فشار کاری آن 17 بار (245 psig) و حداکثر فشار تست 22 بار (319 psig) می‌باشد. KP36 دارای عملکرد ریست دستی، اتصال فشار G 1/2 اینچ و درجه حفاظت IP30 است. از گلند کابل لاستیکی با سایز اتصال 6-14 میلی‌متر استفاده می‌کند و دارای عملکرد کنتاکت SPDT با رتبه‌های کنتاکت متنوع است. این سوئیچ در محدوده دمای محیطی -40 درجه سانتیگراد تا 65 درجه سانتیگراد کار می‌کند و دارای تاییدیه‌های متعدد است. KP36 مطابق با استانداردهای EU RoHS و China RoHS بوده و برای استفاده در سیستم‌های تبرید، تهویه مطبوع و کنترل سیالات صنعتی مناسب است.
بررسی کلی محصول:
- KP36 یک سوئیچ فشار است که توسط شرکت دنفوس تولید شده و برای کاربردهای صنعتی مختلف طراحی شده است.
- این دستگاه بخشی از مجموعه سوئیچ‌ها و ترموستات‌های دنفوس است.
- هدف طراحی این دستگاه، کنترل و حفاظت از سیستم‌ها از طریق نظارت بر فشار است.
مشخصات کلیدی:
- محدوده تنظیم فشار: محدوده تنظیم فشار بین 1.00 تا 10.50 بار (معادل 14.5 تا 150 psi) است.
- دیفرانسیل: فشار دیفرانسیل به صورت ثابت برابر 0.7 بار (معادل 10 psi) است.
- حداکثر فشار کاری: حداکثر فشار کاری این دستگاه 17 بار (معادل 245 psi) است.
- حداکثر فشار تست: حداکثر فشار تست 22 بار (معادل 319 psi) است.
- عملکرد ریست: دارای عملکرد ریست دستی است.
- اتصال فشار: نوع اتصال فشار G با اندازه 1/2 اینچ است.
- درجه حفاظتی: دارای درجه حفاظتی IP30 و همچنین درجه حفاظتی Nema 1 است.
- اتصال الکتریکی: از یک گلند کابل لاستیکی با اندازه اتصال الکتریکی 6-14 میلی‌متر استفاده می‌کند.
- عملکرد کنتاکت: دارای عملکرد کنتاکت تک‌قطبی دوپره (SPDT) است.
- رتبه‌بندی کنتاکت: شامل چندین رتبه‌بندی کنتاکت، از جمله:
- 120 ولت AC: 16FLA، 96LRA، 3A PilotDuty
- 16 آمپر مقاومتی (تک‌فاز)
- 240 ولت AC: 8 FLA، 48 LRA
- 240 ولت DC: 12W PilotDuty (معادل 0.05A)
- 8 آمپر مقاومتی (تک‌فاز)
- محدوده دمای محیط: دمای محیط کاری بین 40- تا 65 درجه سانتیگراد (40- تا 149 درجه فارنهایت) است، با حداکثر دمای 80 درجه سانتیگراد (176 درجه فارنهایت) به مدت 120 دقیقه.
ویژگی‌های اضافی:
- تأییدیه‌ها: KP36 دارای تأییدیه‌های متعددی از جمله CCC، CE، CMIM، EAC، LLC CDC EURO-TYSK، LVD، PZH، RINA، RMRS، RoHS چین، c UL us UL353، CS C22.2، و c UL us UL873 است.
- مطابقت با استانداردها: این دستگاه با استانداردهای EU RoHS و RoHS چین سازگار است.
- جنس حسگر فشار: عنصر حسگر فشار این دستگاه از نوع بلوز (Bellows) است.
- وزن و حجم:
- وزن ناخالص: 0.364 کیلوگرم
- وزن خالص: 0.331 کیلوگرم
- حجم: 0.57 لیتر
- ویژگی‌های سیم‌کشی:
- سیم نرم با سرسیم: 0.5-1.5 میلی‌متر مربع
- سیم نرم بدون سرسیم: 0.7-2.5 میلی‌متر مربع
- سیم سخت/رشته‌ای: 0.75-2.5 میلی‌متر مربع
- ویژگی‌های الکتریکی:
- عایق: 400 ولت
- درجه آلودگی: 3
- ولتاژ ضربه‌ای نامی: 4 کیلوولت
- فیوز حفاظت اتصال کوتاه: 16 آمپر
- شماره پرونده SCIP: b1323c86-8856-44cc-b1c6-6849abe37ee4
کاربردها:
- سوئیچ‌های فشار مانند KP36 در سیستم‌های سرمایش، تهویه مطبوع، و کنترل سیالات صنعتی مورد استفاده قرار می‌گیرند.
- این دستگاه‌ها برای کنترل خودکار سیستم‌های مرتبط با فشار و دما ضروری هستند.
با توجه به شرایط تحریمی، نمایندگی رسمی شرکت دانفوس در ایران حضور ندارد. بنابراین، تأمین محصولات این برند توسط واردکنندگان مستقل و فروشندگان تخصصی انجام می‌پذیرد. فروشگاه اینترنتی دراک به عنوان یکی از تأمین‌کنندگان معتبر تجهیزات صنعتی در کشور، با تضمین اصالت کالا و ارائه مشاوره تخصصی رایگان، مجموعه‌ای از محصولات با کیفیت دانفوس را به مشتریان گرامی عرضه می‌کند.
توجه:
دنفوس همچنین انواع دیگری از سوئیچ‌های فشار مانند KP1، KP5، و KP35 را تولید می‌کند که برای فشار پایین، فشار بالا، و ترکیب فشار پایین و بالا در مدل‌های مختلف در دسترس هستند.
