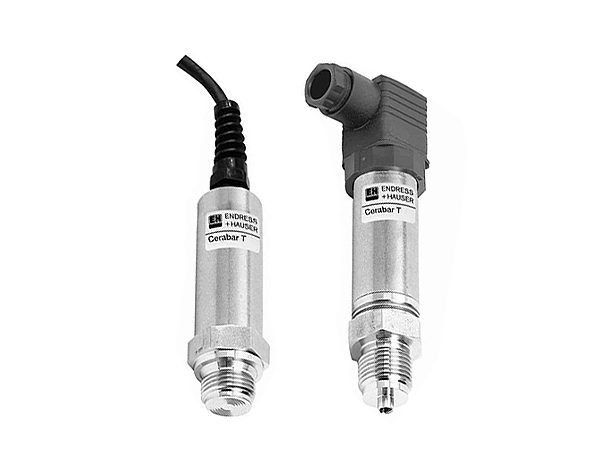

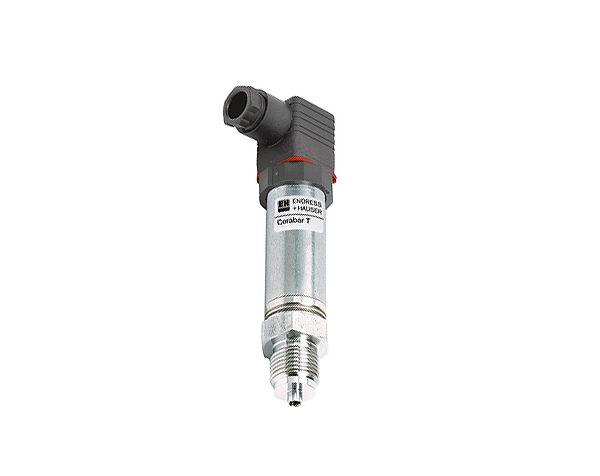

ترانسمیتر فشار / PMP131

Cerabar T PMP 131 یک ترانسمیتر فشار پیشرفته و قابل اعتماد از شرکت Endress+Hauser است که برای اندازه‌گیری دقیق فشار در طیف وسیعی از صنایع، به ویژه در شرایط سخت و با فشار بالا، طراحی شده است. این دستگاه قادر است فشار مطلق و نسبی را تا 400 بار (6000 psi) اندازه‌گیری کند و در عین حال دقت و پایداری بسیار بالایی را ارائه می‌دهد.

ترانسمیتر PMP131 با محدوده‌های اندازه‌گیری دقیق و تحمل فشار اضافی تا چهار برابر، عملکردی قابل اطمینان را در شرایط عملیاتی مختلف تضمین می‌کند. این دستگاه با دیافراگم فلزی و طراحی فشرده، نصب آسان و اتصال راحت به فرآیند را امکان‌پذیر می‌سازد. همچنین، مجهز به اتصالات متنوعی نظیر G ½، G ¼ و ½ NPT است که نصب در سیستم‌های مختلف را تسهیل می‌کند.

ویژگی دیگر این دستگاه دقت اندازه‌گیری بالا است که تا 0.5% از کل بازه (Full Scale) می‌رسد. ترکیب این دقت با پایداری و ثبات طولانی‌مدت، PMP131 را برای کاربردهای حساس و دقیق مناسب می‌سازد.

این محصول با بهره‌گیری از تکنولوژی پیشرفته، مزایای متعددی را ارائه می‌دهد:

رنج اندازه‌گیری گسترده: Cerabar T PMP 131 قادر است فشار را تا 400 بار (یا 6000 پوند بر اینچ مربع) اندازه گیری کند که برای طیف وسیعی از کاربردها مناسب است.
مقاومت بالا در برابر اضافه بار: این مبدل فشار می‌تواند تا 4 برابر فشار نامی را تحمل کند و در صورت نوسانات ناگهانی فشار، همچنان به عملکرد دقیق خود ادامه دهد.
پایداری فوق العاده: Cerabar T PMP131 از نظر پایداری در اندازه‌گیری شهرت دارد و در طول زمان دقت خود را به خوبی حفظ می‌کند.
اتصالات متنوع: این محصول با اتصالات مختلفی از جمله فلنج صاف (½ BSP , ¼ BSP) و رزوه‌ای (½ NPT) ارائه می‌شود تا با اکثر سیستم‌های لوله‌کشی سازگار باشد.
خروجی‌های مختلف: Cerabar T PMP 131 با خروجی آنالوگ 4…20 میلی آمپر و خروجی سوئیچ ترانزیستوری PNP در دسترس است و امکان انعطاف‌پذیری در راه‌اندازی سیستم را فراهم می‌کند.
ایمنی برای مناطق خطرناک: تاییدیه EEx ib IIC T6 تضمین می‌کند که این مبدل فشار برای استفاده در محیط‌های با خطر انفجار نیز مناسب است.

طراحی و ساختار

Cerabar T PMP131 در دو نسخه آنالوگ و سوئیچ عرضه می‌شود:

نسخه آنالوگ دارای خروجی 4-20 میلی‌آمپر و قابلیت تنظیم نقطه صفر به میزان ±5%، به‌راحتی با سیستم‌های کنترلی ادغام می‌شود.
نسخه سوئیچ با خروجی PNP ترانزیستوری، امکان کنترل مستقیم بارهای الکتریکی را فراهم می‌کند.

این ترانسمیتر با محفظه‌ای از جنس فولاد ضد زنگ AISI 304 و دیافراگم فرآیند از فولاد ضد زنگ 316L ساخته شده است. چنین موادی مقاومت بالایی در برابر خوردگی و سایش ایجاد کرده و PMP131 را برای محیط‌های چالش‌برانگیز مناسب می‌کند.

سیستم اندازه‌گیری:

مبدل فشار Cerabar T PMP131: قلب این سیستم، مبدل فشار با کیفیت بالای Cerabar T PMP 131 است که خروجی 4…20 میلی آمپر یا سوئیچ را ارائه می‌دهد.
منبع تغذیه: برای راه‌اندازی این سیستم، به یک منبع تغذیه مناسب مانند واحد تغذیه ترانسمیتر RN 221 از Endress+Hauser نیاز است.

تنظیمات:

تنظیم نقطه صفر: برای مدل PMP131 با خروجی آنالوگ، امکان تنظیم نقطه صفر تا ± 5 درصد وجود دارد. پتانسیومتر مربوطه در زیر پایه کانکتور قرار گرفته است.
تنظیم نقطه سوئیچ و هیسترزیس: در مدل PMP 131 با خروجی سوئیچ، امکان تنظیم هر دو پارامتر نقطه سوئیچ و هیسترزیس وجود دارد. این تنظیمات با استفاده از کابل تست همراه و ولت‌متر در فشار اتمسفر نیز قابل انجام است. پتانسیومتر مربوطه برای این تنظیمات نیز در زیر پایه کانکتور قرار دارد.

نصب و راه‌اندازی

نصب Cerabar T PMP131 به‌دلیل طراحی فشرده و اتصال آسان، سریع و بدون دردسر است. پیش از نصب، مطالعه دقیق دستورالعمل‌های راه‌اندازی توصیه می‌شود. تنظیمات نقطه صفر و نقطه سوئیچ از طریق پتانسیومترهای داخلی انجام می‌گیرد و بدون نیاز به فشار مرجع، در شرایط اتمسفری قابل کنترل است.

شرایط عملیاتی

این ترانسمیتر برای دمای کاری بین 25- تا 70+ درجه سانتی‌گراد طراحی شده و در مناطق پرخطر دما تا 65+ درجه سانتی‌گراد محدود می‌شود. همچنین، با درجه حفاظت IP65 (با پلاگ) و IP68 (با کابل)، در برابر گردوغبار و آب مقاومت بالایی دارد.

گواهینامه‌ها و تأییدیه‌ها

Cerabar T PMP131 دارای گواهینامه‌های بین‌المللی، از جمله EEx ib IIC T6 برای استفاده در محیط‌های پرخطر و مستعد انفجار است. این تأییدیه‌ها، اطمینان از عملکرد ایمن دستگاه را در شرایط صنعتی فراهم می‌کنند.

نتیجه‌گیری

ترانسمیتر فشار Cerabar T PMP131 با دقت بالا، مقاومت در برابر شرایط سخت، طراحی فشرده و انعطاف‌پذیری در نصب، ابزاری ایده‌آل برای اندازه‌گیری فشار در صنایع مختلف است. این دستگاه با قابلیت‌های متنوع و استانداردهای جهانی، به بهبود فرآیندهای صنعتی و افزایش بهره‌وری کمک کرده و نیازهای کاربران را به بهترین نحو برآورده می‌سازد.

برای دانلود کاتالوگ اسکن کنید

لینک کوتاه : https://links.deraak.com/lu6

نمایش بیشتر نشان دادن کمتر

ویژگی‌ها	Cost-effective pressure transducer, piezoresistive sensor with metallic measuring diaphragm
ولتاژ تغذیه	Analogue output: 12…30V DC Switch output: 18…32V DC
دقت	0,5%
پایداری در طولانی مدت	0,15% of URL/year
محدوده دما	-25°C…70°C
محدوده فشار	1bar…400bar
حداکثر فشار فرآیند	600bar (9000psi)
نوع اتصال	Threads
خروجی	4…20mA analogue, PNP switch
گواهینامه ها	ATEX ,SIL ,GL

1. ترانسمیتر فشار Cerabar T PMP 131 چیست و چه کاربردی دارد؟

پاسخ: ترانسمیتر فشار Cerabar T PMP 131 یک ابزار دقیق اندازه‌گیری فشار است که برای اندازه‌گیری دقیق فشار در صنایع مختلف، به ویژه در شرایط سخت و با فشار بالا، طراحی شده است. این دستگاه به طور گسترده در صنایع نفت و گاز، پتروشیمی، صنایع غذایی، و دارویی برای کنترل فرآیندها و اطمینان از ایمنی سیستم‌ها استفاده می‌شود.

2. چه عواملی باعث شده‌اند که ترانسمیتر Cerabar T PMP 131 از سایر محصولات مشابه متمایز شود؟

پاسخ: این ترانسمیتر به دلیل دقت بالا، مقاومت در برابر خوردگی، پایداری طولانی‌مدت و قابلیت اطمینان در شرایط سخت، از سایر محصولات مشابه متمایز می‌شود. همچنین، این دستگاه دارای گواهی‌های بین‌المللی برای استفاده در مناطق خطرناک است که آن را برای کاربردهای خاص مناسب می‌سازد.

3. چه نوع سنسوری در این ترانسمیتر استفاده شده است؟

پاسخ: در ترانسمیتر Cerabar T PMP 131 از یک سنسور پلی‌سیلیکون با دقت و پایداری بالا استفاده شده است. این سنسور قادر به اندازه‌گیری دقیق تغییرات فشار و ارائه نتایج قابل اعتماد است.

4. محدوده اندازه‌گیری فشار در این ترانسمیتر چقدر است؟

پاسخ: این ترانسمیتر قادر به اندازه‌گیری فشارهای مطلق و نسبی تا حداکثر 400 بار (6000 psi) است. این محدوده وسیع، امکان استفاده از آن در طیف گسترده‌ای از کاربردهای صنعتی را فراهم می‌کند.

5. دقت اندازه‌گیری این ترانسمیتر چقدر است؟

پاسخ: دقت اندازه‌گیری ترانسمیتر Cerabar T PMP 131 به طور معمول تا ±0.5% از کل دامنه اندازه‌گیری (FS) است. این دقت بالا، آن را برای کاربردهایی که نیاز به اندازه‌گیری دقیق دارند، مناسب می‌سازد.

6. چه نوع اتصالاتی برای نصب این ترانسمیتر وجود دارد؟

پاسخ: این ترانسمیتر دارای اتصالات متنوعی از جمله G ½، G ¼ و ½ NPT است که امکان نصب آن را در سیستم‌های مختلف با استانداردهای متفاوت فراهم می‌کند.

7. چه نوع خروجی‌هایی برای این ترانسمیتر موجود است؟

پاسخ: Cerabar T PMP 131 دارای دو نوع خروجی است:

خروجی آنالوگ 4-20 میلی‌آمپر: برای اتصال به سیستم‌های کنترل صنعتی
خروجی سوئیچ PNP ترانزیستوری: برای کنترل مستقیم بارهای الکتریکی

8. آیا این ترانسمیتر برای استفاده در مناطق خطرناک مناسب است؟

پاسخ: بله، این ترانسمیتر دارای گواهی بین‌المللی EEx ib IIC T6 است که آن را برای استفاده در مناطق خطرناک مناسب می‌سازد.

9. چه موادی در ساخت این ترانسمیتر استفاده شده است؟

پاسخ: بدنه این ترانسمیتر از فولاد ضد زنگ AISI 304 و دیافراگم فرآیند از فولاد ضد زنگ 316L ساخته شده است. این مواد به ترانسمیتر مقاومت بالایی در برابر خوردگی و سایش می‌دهند.

10. چه مزایایی باعث می‌شود که این ترانسمیتر برای صنایع مختلف جذاب باشد؟

پاسخ: مزایای اصلی این ترانسمیتر عبارتند از: دقت بالا، پایداری طولانی‌مدت، مقاومت در برابر شرایط سخت، قابلیت اطمینان، تنوع اتصالات، و امکان استفاده در مناطق خطرناک. این ویژگی‌ها باعث شده است که این ترانسمیتر در صنایع مختلف از جمله نفت و گاز، پتروشیمی، صنایع غذایی و دارویی کاربرد گسترده‌ای داشته باشد.
