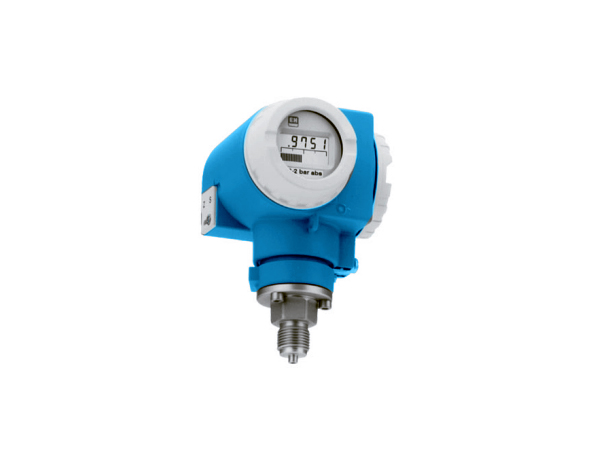

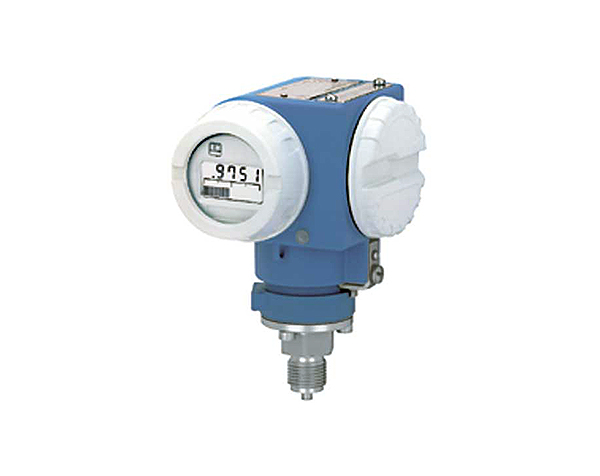

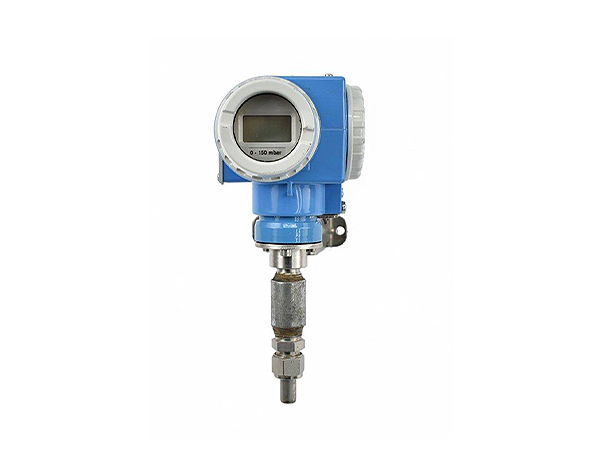

Cerabar S PMC731 یک ترانسمیتر فشار دقیق است که برای اندازه‌گیری فشار گازها، بخارات و مایعات در صنایع شیمیایی و فرآیندی استفاده می‌شود. طراحی مدولار این دستگاه، امکان استفاده آن را در محیط‌های صنعتی مختلف فراهم می‌کند.
مدل‌های Cerabar S:
- Cerabar S PMC 731:
- اندازه‌گیری فشار خازنی با سنسور سرامیکی خشک تا فشار 40 بار (600 psi)
- مقاوم در برابر اضافه بار و ضربه قوچ
- اتصالات فرآیندی: رزوه‌ای یا سنسور سرامیکی نصب شده در سطح
ویژگی‌ها و مزایا:
- دقت اندازه‌گیری بالا
- عدم خطی بودن 0.1% از محدوده تنظیم شده
- رانش بلندمدت کمتر از 0.1% در سال
- تأثیر دما بر صفر و محدوده کمتر از ±0.1%
- ساختار مدولار برای انعطاف‌پذیری بیشتر
- محدوده اندازه‌گیری قابل تنظیم بدون نیاز به فشار فرآیند
- تعویض آسان اتصال فرآیندی یا واشر سنسور
- تعویض الکترونیک بدون نیاز به کالیبراسیون مجدد
- عملکرد ساده و آسان از طریق 4-20 میلی‌آمپر، پروتکل HART یا اتصال به PROFIBUS-PA یا Foundation Fieldbus
- خودنظارتی از سنسور تا الکترونیک
طراحی مدولار:
Cerabar S به عنوان ماژول‌های قابل تعویض طراحی شده است و بر اساس همان اصل ساختاری “برادر دوقلوی” خود، Deltabar S، ساخته شده است. این طراحی مزایای زیر را دارد:
- مدیریت انبار و نگهداری بهتر با انبار کردن ماژول‌ها به جای دستگاه‌های کامل
- هندلینگ ساده با استفاده از یک اصل عملیاتی جهانی
اجزای سیستم:
سیستم اندازه‌گیری کامل شامل موارد زیر است:
- ترانسمیتر فشار Cerabar S با:
- خروجی سیگنال 4-20 میلی‌آمپر و پروتکل ارتباطی HART
- منبع تغذیه، مانند RN 221N از Endress+Hauser
- ترانسمیتر فشار Cerabar S با:
- سیگنال ارتباطی دیجیتال PROFIBUS-PA
- اتصال از طریق کوپلر سگمنت به PLC یا PC با استفاده از نرم‌افزار عملیاتی Commuwin II از Endress+Hauser
- ترانسمیتر فشار Cerabar S با:
- سیگنال ارتباطی دیجیتال Foundation Fieldbus
- کارت رابط Fieldbus H1 یا Link و کارت رابط Fieldbus H1 برای اتصال به PC با نرم‌افزار عملیاتی
سنسور سرامیکی:
سنسور سرامیکی یک سنسور خشک است که فشار فرآیند مستقیماً بر روی دیافراگم سرامیکی مقاوم اعمال می‌شود و آن را حداکثر 0.025 میلی‌متر خم می‌کند. تغییرات خازنی متناسب با فشار توسط الکترودهای روی زیرلایه سرامیکی و دیافراگم اندازه‌گیری می‌شود. محدوده اندازه‌گیری توسط ضخامت دیافراگم سرامیکی تعیین می‌شود.
مزایا:
- مقاومت تضمین شده در برابر اضافه بار تا 40 برابر فشار اسمی
- مقاومت شیمیایی بسیار بالا، قابل مقایسه با هاستلوی
- مناسب برای استفاده با خلاء
سنسور فلزی:
فشار فرآیند دیافراگم جداکننده را با یک مایع پرکننده خم می‌کند که فشار را به یک پل مقاومت منتقل می‌کند. ولتاژ خروجی پل، که متناسب با فشار است، اندازه‌گیری و پردازش می‌شود.
مزایا:
- برای فشارهای فرآیند تا 400 بار (6000 psi)
- پایداری بلندمدت عالی
- مقاومت تضمین شده در برابر اضافه بار تا 4 برابر فشار اسمی (حداکثر 600 بار/9000 psi)
