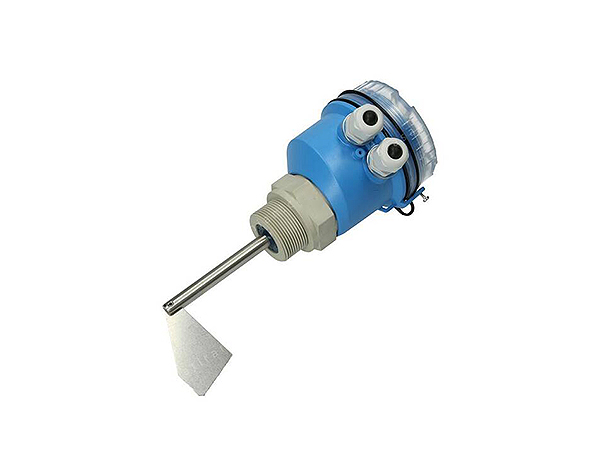

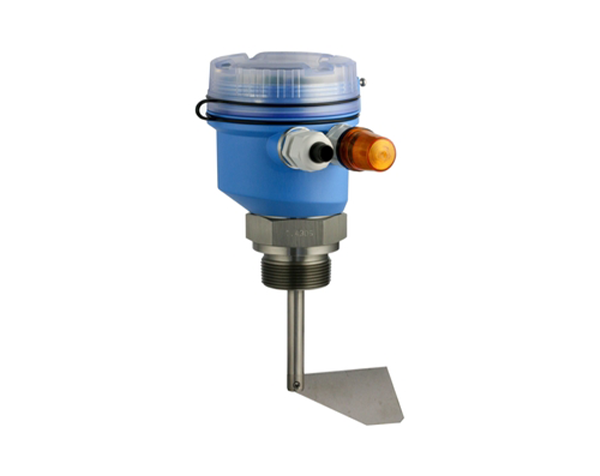

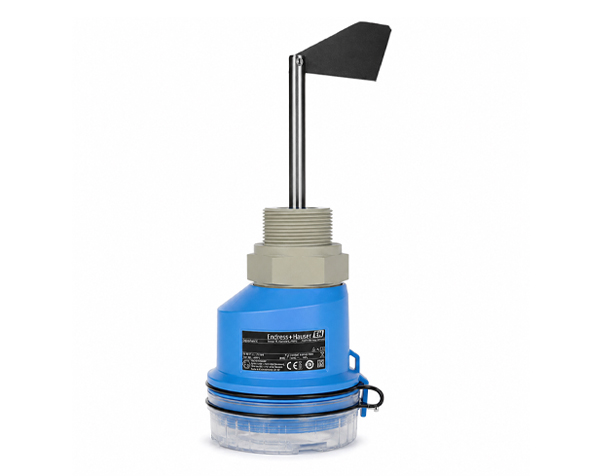

لول سوئیچ پدالی Soliswitch FTE20 از Endress+Hauser – ایمنی و تشخیص سطح مقرونبهصرفه
در صنایعی که با مواد پودری، فرآوری غلات و ساختمانی، کنترل سطح نقطهای (Point Level Detection) در سیلوها و مخازن حاوی مواد فلهای (Bulk Solids) یک ضرورت عملیاتی و ایمنی است. لول سوئیچ پدالی Soliswitch FTE20 محصول Endress+Hauser، یک سنسور نقطهای پیشرفته است که با طراحی مستحکم پلیمری و فشرده، راهحلی قابل اعتماد و در عین حال مقرونبهصرفه برای سیگنالدهی وضعیت پر، خالی و نیاز به شارژ مجدد در این مواد ارائه میدهد. این دستگاه به دلیل ساختار بهینه، کاملاً برای استفاده در محیطهای دارای خطر انفجار ناشی از گرد و غبار قابل اشتعال مناسب بوده و با گواهینامههای جامع جهانی، ایمنی عملیاتی بالا را در اولویت قرار میدهد.

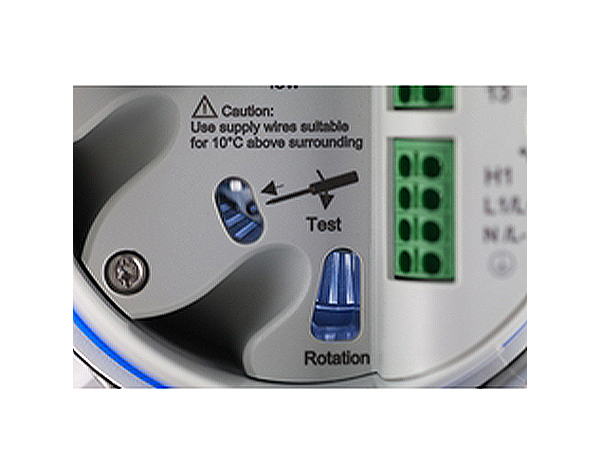

Soliswitch FTE20 مجموعهای از ویژگیهای فنی و کاربردی را ارائه میدهد که آن را از بسیاری از لول سوئیچهای همرده متمایز میکند. طراحی ساده و مهندسیشده دستگاه، نصب و راهاندازی سریع را ممکن میسازد و نیاز به تنظیمات پیچیده را به حداقل میرساند. یکی از نقاط قوت اصلی این تجهیز، سیستم نظارت بر چرخش پدال است که بهصورت نوری امکان بررسی وضعیت عملکرد را حتی بدون باز کردن درپوش فراهم میکند. در صورت انتخاب آپشن نظارت خودکار بر چرخش، دستگاه قادر است توقف پدال، انسداد ناشی از مواد یا خرابی درایو را بهطور خودکار تشخیص دهد و هشدار لازم را ارسال کند. این قابلیت نقش مهمی در جلوگیری از سرریز سیلو و افزایش ایمنی فرآیند دارد. همچنین امکان پایش وضعیت خطوط شامل تشخیص قطعشدگی یا اتصال کوتاه، از طریق لوازم جانبی در دسترس است.
| مشخصه فنی | جزئیات مهم |
| کاربرد و مواد | غلات، شکر، کاکائو، سیمان، گچ، گرانولها و… |

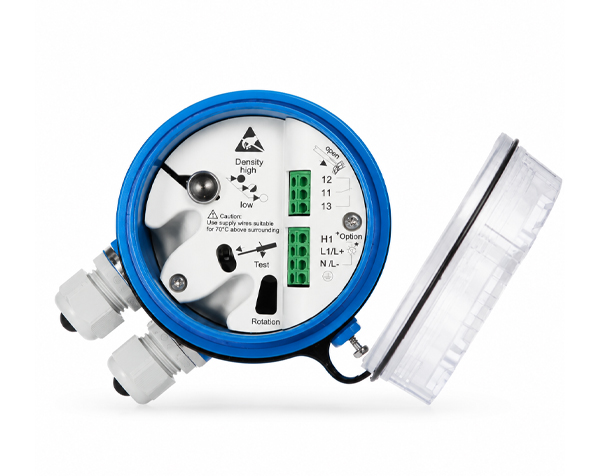

| محدوده حساسیت | قابل تنظیم در سه مرحله (کم، متوسط، زیاد)؛ حداقل حساسیت: ۸۰ گرم بر لیتر |
| گواهینامههای انفجاری | ATEX II 1/3 D، IECEx، FM، CSA (مناسب برای محیطهای با گرد و غبار قابل اشتعال) |
| قابلیت نصب | بدنه با قابلیت چرخش ۳۶۰ درجه برای تراز بهینه و نصب آسان کابلها |
| زمان سوئیچینگ | بسیار سریع، حدود ۳.۵ ثانیه |
| خروجی سیگنال | یک کنتاکت تغییر دهنده شناور (Single Changeover Contact) |
| منبع تغذیه | ۲۴ V DC/AC، ۱۱۵ V AC و ۲۳۰ V AC |
| درجه حفاظت | IP66 |
| متریالهای مقاوم | محفظه پلیکربنات، شفت (۳۰۳) و پدال (۳۰۴) استنلس استیل |
از نظر ایمنی، FTE20 دارای مجموعهای کامل از گواهینامههای بینالمللی ضدانفجار از جمله ATEX، IECEx، FM، NEPSI و UKCA است و برای استفاده در محیطهای خطرناک تأیید شده است. در کنار این موارد، نسبت قیمت به عملکرد بسیار مناسب، هزینههای نصب، بهرهبرداری و نگهداری را به شکل محسوسی کاهش میدهد.
عملکرد و ساختار سیستم
لول سوئیچ پدالی Soliswitch FTE20 بر پایه یک اصل مکانیکی ساده اما بسیار قابلاعتماد عمل میکند. پدال چرخشی دستگاه توسط یک موتور سنکرون و گیربکس کاهنده بهطور مداوم در حال چرخش است. زمانی که سطح مواد فلهای به پدال میرسد و مانع از چرخش آن میشود، این توقف باعث فعال شدن مکانیزم سوئیچینگ داخلی میگردد. در این حالت، کنتاکتهای سوئیچ تغییر وضعیت داده و سیگنال لازم برای اعلام پر شدن یا نیاز به شارژ مجدد ارسال میشود. همزمان، یک کنتاکت مجزا وظیفه قطع برق موتور را بر عهده دارد تا از آسیب احتمالی جلوگیری شود. پس از کاهش سطح مواد و آزاد شدن پدال، سیستم بهصورت خودکار به حالت اولیه بازمیگردد و چرخش ادامه مییابد. وجود کلاچ لغزشی در ساختار دستگاه، از انتقال تنشهای ناگهانی و بارهای متناوب به محور جلوگیری میکند.

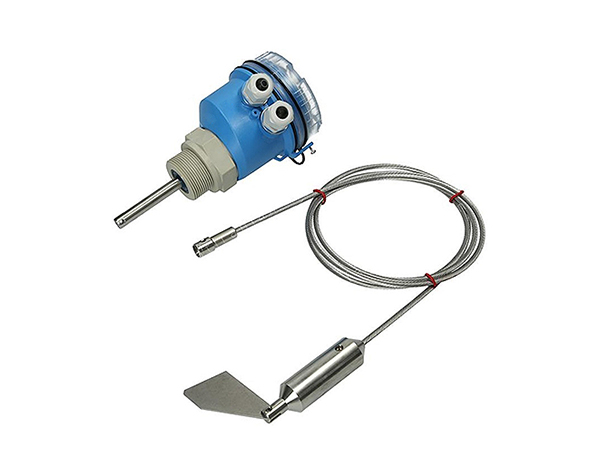

Soliswitch FTE20 برای تشخیص سطح نقطهای در طیف گستردهای از مواد فلهای طراحی شده است. این مواد شامل غلات، شکر، کاکائو، خوراک دام، پودرهای شوینده، گچ، سیمان، مواد گرانولی و خردهچوب میشوند. انعطافپذیری در انتخاب طول شفت یا کابل افزودنی، امکان استفاده از این لول سوئیچ را در سیلوها و مخازن با ابعاد و شرایط مختلف فراهم میکند.
این لول سوئیچ خروجی باینری با یک کنتاکت تغییر دهنده شناور ارائه میدهد و رفتار سوئیچینگ آن بهصورت ON/OFF است. زمان سوئیچینگ از لحظه توقف پدال تا ارسال سیگنال حدود 3.5 ثانیه است. FTE20 با ولتاژهای تغذیه متنوع AC و DC سازگار بوده و مصرف انرژی پایینی دارد. حساسیت دستگاه بر اساس چگالی مواد فلهای در سه سطح قابل تنظیم است و حداقل چگالی قابل تشخیص آن 80 گرم بر لیتر میباشد. از نظر دوام مکانیکی، عمر کاری دستگاه تا 500 هزار سیکل سوئیچینگ طراحی شده که نشاندهنده قابلیت اطمینان بالای آن در کاربردهای مداوم صنعتی است.
شرایط نصب و محیط کاری
لول سوئیچ FTE20 امکان نصب در موقعیتهای مختلف از جمله از بالا، از کنار یا از پایین سیلو را دارد، مشروط بر آنکه دستورالعملهای نصب رعایت شوند. این دستگاه برای کار در بازه دمایی –20 تا +60 درجه سانتیگراد طراحی شده و دارای درجه حفاظت IP66 است. مقاومت در برابر لرزش، شوک مکانیکی و تداخلات الکترومغناطیسی، آن را برای محیطهای صنعتی خشن مناسب میسازد. بدنه دستگاه از پلیکربنات مقاوم ساخته شده و اجزای در تماس با فرآیند از استنلس استیل با کیفیت بالا هستند. تنوع اتصالات فرآیندی شامل رزوههای NPT و G، انتخاب و نصب دستگاه را با شرایط مختلف فرآیندی سازگار میکند. طراحی فشرده و وزن مناسب، نصب و سرویس دستگاه را سادهتر کرده است. برای Soliswitch FTE20 مجموعهای از لوازم جانبی شامل نسخه فلنجدار، پوشش محافظ آبوهوا، عناصر نظارت بر خط و رپیتر ایزولاسیون RLN22 NAMUR در دسترس است. این تجهیزات تکمیلی امکان افزایش سطح ایمنی، مانیتورینگ بهتر و تطبیق با الزامات SIL را فراهم میکنند.
فروشگاه دراک بهعنوان تأمینکننده معتبر تجهیزات Endress+Hauser در ایران، لول سوئیچ پدالی Soliswitch FTE20 را با تضمین اصالت و کیفیت ارائه میکند. امکان دریافت مشاوره فنی، استعلام قیمت بهروز، صدور پیشفاکتور و ارسال سریع به سراسر کشور فراهم است. همچنین پشتیبانی فنی پس از فروش و ارائه مستندات معتبر، اطمینان خاطر صنایع را در استفاده از این تجهیز فراهم میسازد.
