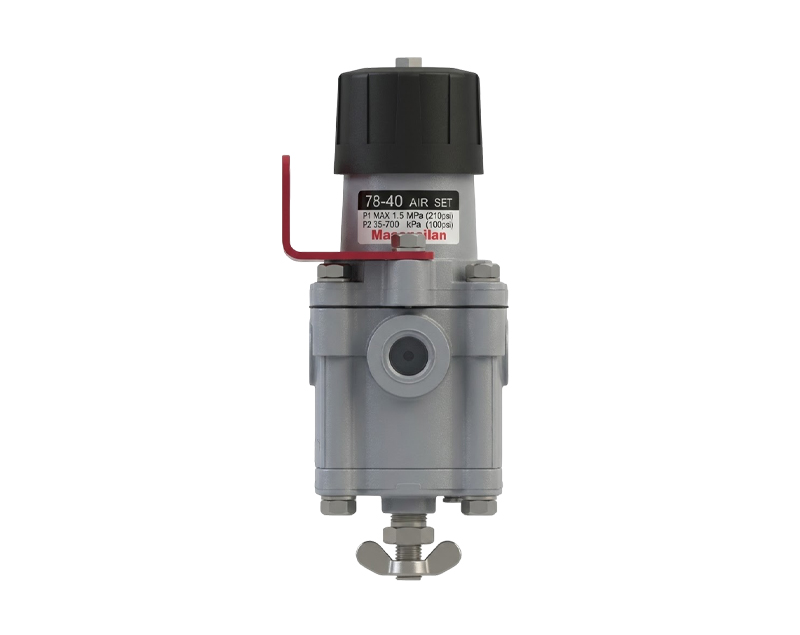

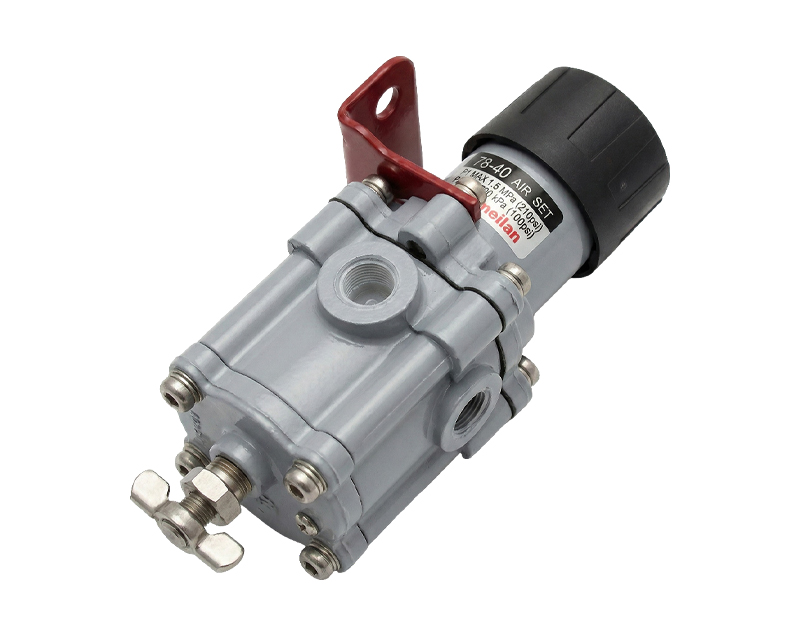

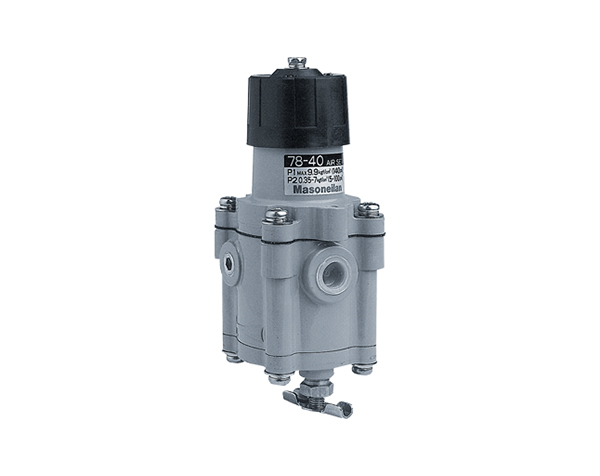

در دنیای پیچیده، پرشتاب و به شدت حساس صنایع امروزی، کنترل دقیق فرآیندها شریان حیاتی هر سایت تولیدی، پالایشگاه، نیروگاه یا کارخانه پتروشیمی محسوب میشود. در قلب این سیستمهای کنترلی گسترده، شبکهای از تجهیزات پنوماتیک قرار دارد که با استفاده از نیروی هوای فشرده، دستورات سیستمهای کنترل مرکزی را به حرکات مکانیکی دقیق تبدیل میکنند. تجهیزاتی مانند ترانسدیوسرهای جریان به پنوماتیک (I/P) و پوزیشنرهای شیرهای کنترلی برای عملکرد بینقص خود به یک منبع تغذیه هوای بسیار پایدار، تمیز و قابل اعتماد نیاز دارند. هرگونه نوسان ناگهانی در فشار هوا یا ورود کوچکترین ذرات آلاینده میتواند به خطاهای محاسباتی در سیستم کنترل، استهلاک زودرس قطعات گرانقیمت و در نهایت توقف برنامهریزینشده خط تولید منجر شود. در چنین شرایطی است که اهمیت استفاده از تجهیزات ابزار دقیق باکیفیت و مهندسیشده نمایان میشود و رگولاتور فشار هوای Masoneilan™ Model 78-40 که توسط غول فناوریهای صنعتی، یعنی شرکت Baker Hughes طراحی و تولید شده است، به عنوان یک راهکار قطعی و بیرقیب پا به میدان میگذارد. این محصول که عضو برجستهای از خانواده پرافتخار سری ۷۸ مزونیلان به شمار میرود، فراتر از یک شیر تنظیم فشار ساده عمل کرده و در واقع نقش محافظ و تضمینکننده سلامت کل شبکه ابزار دقیق را بر عهده دارد.
سری ۷۸ مزونیلان در میان مهندسان ابزار دقیق و تکنسینهای نگهداری و تعمیرات، به دلیل طراحی فشرده، وزن سبک و توانایی خارقالعاده در کاهش و تثبیت فشار با بالاترین راندمان ممکن، شهرت جهانی دارد. در محیطهای صنعتی که فضای نصب تجهیزات همواره یک چالش اساسی است و تراکم خطوط لوله اجازه استفاده از تجهیزات حجیم را نمیدهد، مدل 78-40 با معماری هوشمندانه خود، قدرتی بینظیر را در قالبی کوچک ارائه میدهد. وظیفه اصلی این تجهیز، دریافت هوای فشرده با فشارهای متغیر و گاهی بسیار بالا از کمپرسورهای مرکزی کارخانه و تبدیل آن به یک جریان هوای کاملاً یکنواخت، تنظیمشده و بدون نوسان برای مصرفکنندههای حساس پاییندست است. تثبیت دقیق فشار خروجی یکی از حیاتیترین ویژگیهای این مدل است؛ به طوری که حتی در صورت بروز نوسانات شدید در فشار ورودی شبکه اصلی هوا، این رگولاتور با سرعت واکنش بسیار بالا، فشار خروجی را در محدوده تنظیمشده حفظ کرده و جریان هوای یکنواختی را به تجهیزات تحویل میدهد. این پایداری برای حفظ دقت و قابلیت اطمینان حلقههای کنترل فرآیند (Control Loops) از اهمیتی استراتژیک برخوردار است، زیرا هرگونه خطای ناشی از افت یا پرش فشار میتواند به تولید محصول نامنطبق یا بروز حوادث ایمنی منجر شود.
یکی از چالشهای همیشگی در سایتهای صنعتی، لرزشهای مداوم ناشی از کارکرد پمپها، کمپرسورها و ماشینآلات دوار است که میتواند به مرور زمان باعث تغییر تنظیمات کالیبره شده در تجهیزات مکانیکی شود. مهندسان بیکر هیوز برای غلبه بر این مشکل، یک مکانیسم قفلکننده بسیار کارآمد را در مدل 78-40 تعبیه کردهاند. پس از آنکه تکنسین ابزار دقیق فشار مطلوب را تنظیم کرد، با استفاده از یک پیچ قفلکننده از جنس فولاد ضدزنگ، وضعیت فنر تنظیم کاملاً تثبیت میشود. این ویژگی تضمین میکند که حتی در پرلرزشترین محیطهای کارگاهی، تنظیمات فشار کاملاً حفظ شده و از هرگونه تغییر ناخواسته که میتواند به سیستم آسیب برساند، جلوگیری به عمل میآید. علاوه بر این، طراحی فشرده و وزن بسیار کم (تنها ۰.۴۵ کیلوگرم) این رگولاتور، امکان نصب مستقیم آن را بر روی خطوط لوله (Nipple Mounting) فراهم میکند. این قابلیت که نیاز به ساخت و نصب پایهها یا براکتهای نگهدارنده مجزا را از بین میبرد، نه تنها باعث صرفهجویی چشمگیری در هزینههای متریال و زمان نصب میشود، بلکه فضای مفیدی را برای دسترسی بهتر به سایر تجهیزات آزاد میکند.
انعطافپذیری در مانیتورینگ و پایش وضعیت نیز در طراحی این محصول به خوبی لحاظ شده است. مدل 78-40 دارای دو پورت مجزا برای نصب گیج فشار است که به کاربر اجازه میدهد بر اساس محدودیتهای فیزیکی محل نصب و زاویه دید اپراتور، گیج را در بهترین موقعیت ممکن متصل کند. این امکان برای کنترل دقیق فشار ورودی و خروجی در حین عملیات کالیبراسیون و همچنین بازرسیهای روتین روزانه بسیار راهگشا است. در کنار این موارد، سیستم قطع جریان (Shutoff) این رگولاتور نیز شاهکاری از طراحی مکانیکی است. مکانیزم شیر اصلی دستگاه مجهز به یک پلاگ با نشیمنگاه نرم (Soft Seat) است که بستهشدن کاملاً ایمن و بدون هیچگونه نشتی (Bubble-tight) را تضمین میکند. این ویژگی، به خصوص در زمانهایی که سیستم به حالت آمادهبهکار (Standby) میرود یا نیازی به مصرف هوا ندارد، از هدررفت انرژی و نشت پرهزینه هوای فشرده به شدت جلوگیری میکند و راندمان کلی شبکه هوای ابزار دقیق را ارتقا میبخشد.
اما شاید بتوان یکی از ارزشمندترین اجزای داخلی مدل 78-40 را فیلتر تصفیه هوای آن دانست. هوای صنعتی، حتی پس از عبور از درایورها و فیلترهای اصلی شبکه، همواره حامل مقادیری از رطوبت تقطیرشده، ذرات زنگزدگی جداشده از جدار لولهها، قطرات میکروسکوپی روغن و گرد و غبار است. ورود این آلایندهها به داخل اریفیسهای بسیار ریز پوزیشنرها یا مبدلهای I/P میتواند در کسری از ثانیه باعث گرفتگی و از کار افتادن کامل شیر کنترلی شود. به همین دلیل، در قلب این رگولاتور یک فیلتر پلیاتیلن متخلخل با دقت ۵ میکرون تعبیه شده است. این فیلتر قدرتمند، همچون یک سد نفوذناپذیر، تمامی ذرات معلق و آلایندههای مخرب را پیش از ورود به بخشهای حساس مکانیکی به دام میاندازد و هوایی در بالاترین سطح استانداردهای ابزار دقیق را به سیستم پاییندست تزریق میکند. این فیلتر نقش مستقیمی در افزایش طول عمر تجهیزات گرانقیمت سایت و کاهش چشمگیر هزینههای مربوط به تعمیرات و توقف تولید دارد.
از منظر ساختار متریال و مقاومت فیزیکی، رگولاتور Masoneilan 78-40 برای بقا در خشنترین محیطهای صنعتی ساخته شده است. بدنه اصلی آن از آلیاژ آلومینیوم باکیفیت به همراه پوششهای ویژه مقاوم در برابر خوردگی ریختهگری شده است و تمامی اتصالات، پیچها و قطعات درگیر با محیط بیرون از فولاد ضدزنگ (Stainless Steel) ساخته شدهاند. ترکیب قطعات پلیمری پیشرفته مانند VALOX™ 420 در دریچه تنظیم و استفاده از متریال NBR برای دیافراگمها، باعث شده تا این دستگاه محدوده دمایی کاری بسیار وسیعی را از سرمای طاقتفرسای ۴۰- درجه سانتیگراد تا گرمای سوزان ۸۳+ درجه سانتیگراد (۴۰- تا ۱۸۲+ درجه فارنهایت) به راحتی تحمل کند. البته برای شرایط افراطیتر، نسخههای ویژهای با قابلیت کارکرد در دماهای بسیار پایین یا بسیار بالا نیز توسط سازنده در نظر گرفته شده است. این رگولاتور میتواند فشار ورودی تا مرز ۲۱۰ psi (معادل حدود ۱۵ بار) را دریافت کرده و آن را با دقت بالا در محدودهای بین ۵ تا ۱۰۰ psi (۰.۳۵ تا ۷ بار) برای مصرفکننده تنظیم نماید، در حالی که ضریب جریان (Cv) معادل ۰.۲۵ را ارائه میدهد که برای اکثر کاربردهای رایج ابزار دقیق کاملاً پاسخگو است.

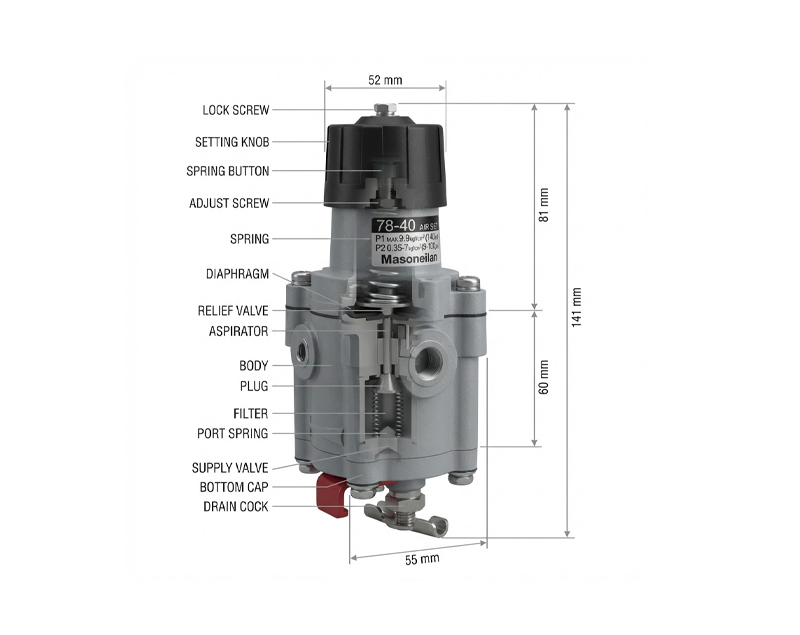

عملکرد هوشمندانه این رگولاتور بر پایه اصول دقیق فیزیک سیالات و تعادل نیروها استوار است. با چرخاندن دستگیره تنظیم توسط اپراتور، فنر اصلی فشرده شده و با اعمال نیرو به دیافراگم، شیر اصلی تامین هوا را باز میکند. با ورود هوا و افزایش فشار در بخش خروجی، این فشار از طریق یک مسیر ارتباطی به نام آسپیراتور (Aspirator) به زیر دیافراگم منتقل میشود. زمانی که نیروی رو به بالای ناشی از فشار خروجی با نیروی رو به پایین فنر برابر شود، سیستم به نقطه تعادل رسیده و شیر اصلی در موقعیتی قرار میگیرد که دقیقاً هوای مورد نیاز برای حفظ آن فشار را از خود عبور دهد. این مکانیزم تنظیم خودکار، به صورت پیوسته نوسانات را جبران میکند. همچنین، برای حفظ ایمنی کامل سیستم، یک شیر اطمینان (Relief Valve) داخلی در دستگاه تعبیه شده است تا در صورت بروز هرگونه خطای ناگهانی و افزایش خطرناک فشار در خط خروجی، بلافاصله باز شده و با تخلیه هوای اضافی به محیط، از انفجار یا آسیب دیدن تجهیزات حساس پاییندست جلوگیری کند.
برای بهرهمندی از حداکثر کارایی و طول عمر این تجهیز، رعایت دقیق دستورالعملهای نصب و نگهداری الزامی است. پیش از نصب، حتماً باید خطوط لوله از هرگونه براده جوشکاری یا آلودگی تمیز شوند و نصب دستگاه باید دقیقاً مطابق با جهت فلش جریان حکشده روی بدنه صورت گیرد. یکی از مهمترین نکات تجربی در نصب این تجهیزات، قرار دادن رگولاتور در موقعیت عمودی و رو به پایین است تا رطوبت و مایعات فیلترشده بتوانند به کمک نیروی جاذبه در محفظه پایینی جمع شده و به راحتی از طریق دریچه تخلیه (Drain) خارج شوند. بازدیدهای دورهای، تخلیه منظم مایعات جمعآوریشده در کاسه فیلتر و اطمینان از عدم تجاوز فشار ورودی از حد مجاز ۲۱۰ psi، از جمله الزامات ایمنی است. همچنین، این محصول با دارا بودن گواهینامههای معتبر جهانی نظیر استانداردهای ضد انفجار ATEX و مجوزهای استفاده در اتحادیه گمرکی اوراسیا، مهر تاییدی بر ایمنی و کیفیت بینقص خود زده است.
با وجود تمامی این مزایا و ضرورت استفاده از چنین تجهیزات پیشرفتهای در صنایع مادر، تامین قطعات اصلی برندهای معتبر آمریکایی نظیر Baker Hughes در بازار ایران همواره با چالشهای جدی مواجه بوده است. اعمال شرایط پیچیده تحریمی و محدودیتهای گسترده در واردات رسمی، باعث شده تا بازار پر از قطعات تقلبی، بازسازیشده (استوک رنگآمیزیشده) یا بیکیفیت شود که استفاده از آنها میتواند خسارات جبرانناپذیری به بار بیاورد. در چنین شرایط غبارآلودی، یافتن یک منبع تامین معتبر، متخصص و پاسخگو، دغدغه اصلی مدیران خرید و مهندسان تدارکات است. در همین راستا، فروشگاه دراک به عنوان یکی از خوشنامترین و تخصصیترین مجموعههای تامین تجهیزات ابزار دقیق و اتوماسیون صنعتی در ایران، با درک عمیق از این نیاز استراتژیک، وارد عمل شده است.
فروشگاه دراک با استقرار در قلب تپنده بازار صنعت ایران، یعنی منطقه تجاری و صنعتی لالهزار تهران، شبکهای قدرتمند و مستقل برای واردات مستقیم این تجهیزات حیاتی ایجاد کرده است. این مجموعه با حذف واسطههای غیرضروری و بهرهگیری از زنجیره تامین بینالمللی اختصاصی خود، توانسته است رگولاتورهای اصیل Masoneilan 78-40 را به طور مستقیم تامین کرده و در اختیار چرخه تولید کشور قرار دهد. نقطه تمایز فروشگاه دراک صرفاً در فروش کالا خلاصه نمیشود؛ بلکه این مجموعه با برخورداری از تیمی از مهندسان مجرب ابزار دقیق، خدمات مشاوره فنی پیش از خرید را ارائه میدهد تا مشتریان با اطمینان کامل محصولی متناسب با نیاز فرآیندی خود انتخاب کنند. تمامی تجهیزات ارائهشده توسط فروشگاه دراک در تهران و سایر نقاط کشور، به همراه ضمانتنامه کتبی اصالت کالا، سرتیفیکیتهای سازنده و با رقابتیترین قیمت بازار عرضه میشوند. خرید از فروشگاه دراک، پایان ریسکهای ناشی از قطعات تقلبی و آغاز یک تجربه مطمئن برای حفظ پایداری و ایمنی خطوط تولید شماست. سرمایهگذاری بر روی تجهیزات اصیلی چون مدل 78-40 از طریق یک تامینکننده ریشهدار مانند دراک، در واقع بیمه کردن سیستمهای صنعتی در برابر توقفهای پیشبینینشده و هزینههای گزاف تعمیراتی است.
برای دانلود کاتالوگ اسکن کنید
