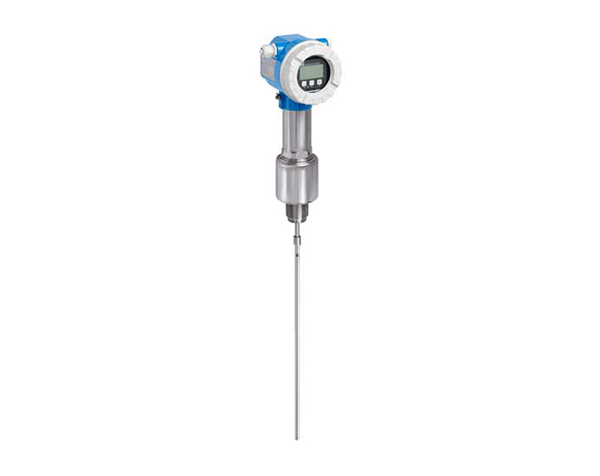

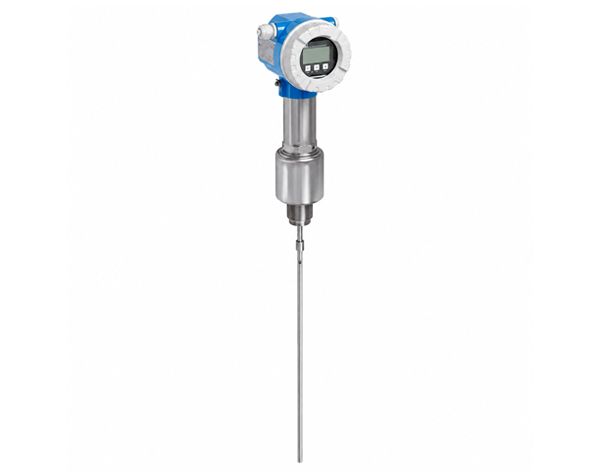

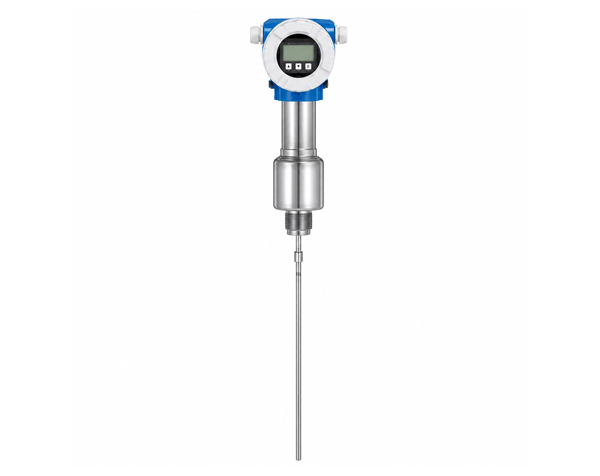

ترانسمیتر سطح Levelflex M FMP45 از محصولات دقیق، ایمن و قابل‌اعتماد شرکت Endress+Hauser است که بر پایه‌ی فناوری رادار هدایت‌شده (Guided Radar – Time of Flight) طراحی شده. این دستگاه برای اندازه‌گیری سطح مایعات، جامدات و محیط‌های چندلایه (Interface) در شرایط دشوار مانند دما و فشار بالا، بخار اشباع و محیط‌های خورنده، گزینه‌ای ایده‌آل محسوب می‌شود.
به دلیل عملکرد پایدار در صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها، غذایی و دارویی، مدل FMP45 از محبوب‌ترین ترانسمیترهای سطح اندرس هاوزر به شمار می‌رود.
🔹 دقت و عملکرد بی‌نقص
این تجهیز با دقتی تا ±3 میلی‌متر در برد 10 متری و ±0.03% از برد اندازه‌گیری در فواصل بیشتر عمل می‌کند. در نسخه‌های دارای پروب کواکسیال، دقت به حدود ±5 میلی‌متر می‌رسد.
همچنین این مدل توانایی تشخیص سطح واسطه‌ای دو سیال را تا عمق 10 متر با دقت ±10 میلی‌متر دارد و برای مخازن چندلایه بسیار کاربردی است.
🔹 مدل‌ها و محدوده دمایی
ترانسمیتر FMP45 در دو نسخه اصلی عرضه می‌شود:
- مدل XT: مناسب برای فرآیندهایی با دمای محیطی بین 40- تا +200°C
- مدل HT: ویژه‌ی کاربردهای دمای بالا و بخار اشباع با تحمل تا +400°C
محدوده عملکرد محیطی این تجهیز 40- تا +80°C است. نمایشگر LCD نیز در بازه 20- تا +60°C عملکرد بهینه دارد.
برای فشار، این ترانسمیتر در محدوده‌ی مجاز هر دما قابل استفاده است، اما برای گازهای ناپایدار با فشار بیش از 200 بار توصیه نمی‌شود.
🔹 ساختار مکانیکی و جنس بدنه
- بدنه مدل‌های F12 و T12 از آلومینیوم با پوشش ضدخوردگی
- مدل F23 از استیل ضدزنگ 316L
- جنس بخش‌های در تماس با فرآیند: 316L، PTFE یا PFA
- عرضه در نسخه‌های دو سیمه و چهار سیمه با خروجی‌های 4…20 mA HART، PROFIBUS PA و FOUNDATION Fieldbus (H1)
وزن دستگاه بسته به نوع پروب و جنس بدنه متغیر است.
🔹 گواهی‌ها و استانداردها
FMP45 دارای تأییدیه‌های بین‌المللی زیر است:
- CE، ATEX، FM، CSA
- گواهی تجهیز محدودکننده سطح (Level Limiting Device) طبق استانداردهای EN 12952-11 و EN 12953-9
- مقاومت بالا در برابر ارتعاش و تداخلات الکترومغناطیسی (EMC)
🔹 نصب و راه‌اندازی
- نگهداری اولیه: دستگاه باید در محیطی خشک و ایمن پیش از نصب نگهداری شود.
- نصب مکانیکی: پروب نباید با دیواره یا اجزای داخلی مخزن تماس داشته باشد؛ در صورت نیاز از دیسک مرکزکننده استفاده شود.
- چرخش بدنه: تا 350 درجه جهت تنظیم نمایشگر و محفظه سیم‌ها.
- تنظیم طول پروب: در صورت کوتاه‌سازی، مقدار جدید در تنظیمات وارد شود.
- سیم‌کشی: استفاده از کابل مقاوم تا دمای 85°C و اطمینان از بسته بودن درپوش‌ها الزامی است.
- در کاربردهای بخار، مدل دارای قابلیت Gas Phase Compensation برای جبران خطای ناشی از بخار توصیه می‌شود.
- در فرآیندهای با دمای بالای 200 درجه، عایق‌کاری حرارتی ضروری است.
🔹 تنظیمات نرم‌افزاری و خطاها
راه‌اندازی اولیه شامل مراحل زیر است:
- تعیین فاصله از فلنج تا سطح صفر
- تعریف سطح پر مخزن
- انتخاب نوع پاسخ‌دهی (سریع، آهسته یا فیلتر شده)
امکان مشاهده و تحلیل منحنی اکو (Echo Curve) جهت شناسایی بازتاب‌ها و حذف نویز وجود دارد.
دستگاه در صورت بروز مشکل، کد خطا نمایش می‌دهد، مانند:
- 005: خطای کالیبراسیون خالی
- 006: تنظیم اشتباه سطح پر
- 012: از دست رفتن سیگنال بازتاب (Echo)
🔹 لوازم جانبی و تجهیزات کمکی
- دیسک مرکزکننده برای نصب ایمن
- نمایشگر از راه دور FHX40 تا فاصله 20 متر
- پوشش محافظ در برابر نور خورشید
- کیت‌های نصب برای شرایط خاص فرآیندی
🔹 خرید و پشتیبانی در ایران
فروشگاه دراک به‌عنوان نماینده معتبر محصولات Endress+Hauser در ایران،
ترانسمیتر Levelflex M FMP45 را با ضمانت اصالت کالا، قیمت رقابتی و پشتیبانی فنی تخصصی عرضه می‌کند.
در صورت محدودیت واردات، دراک گزینه‌های جایگزین فنی را نیز پیشنهاد می‌دهد.
برای استعلام قیمت، مشاوره تخصصی یا ثبت سفارش به وب‌سایت
🌐 www.deraak.com
مراجعه کنید یا با کارشناسان فروش دراک تماس بگیرید.
