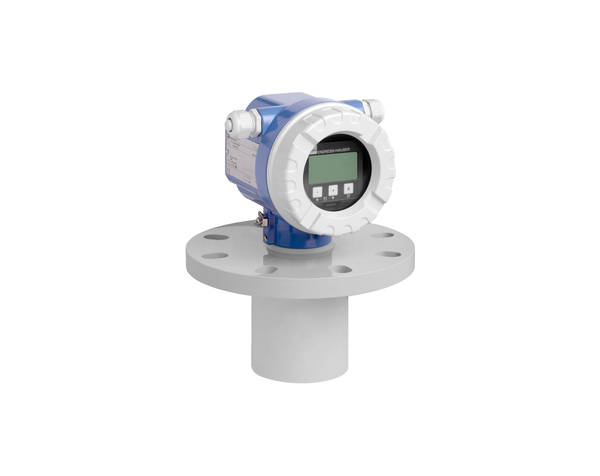

Prosonic FMU44 یک سنسور بدون تماس برای اندازه‌گیری سطح و جریان در مواد مایع، خمیری، مواد فله‌ای درشت و همچنین اندازه‌گیری جریان در کانال‌های باز و سرریزها است. این ترانسدیوسر جمع و فشرده، در نسخه‌های دو سیم یا چهار سیم ارائه می‌شود و در کاربردهایی مانند ذخیره‌سازی در مخازن، میکسرها، انبارها و نوارهای نقاله قابل استفاده است. نمودار پوشش (Envelope Curve) به راحتی بر روی نمایشگر محلی قابل مشاهده است که امکان تشخیص سریع‌تر مشکلات را فراهم می‌آورد. همچنین، با استفاده از قابلیت خطی‌سازی (تا ۳۲ نقطه)، این سنسور می‌تواند مقادیر اندازه‌گیری‌شده را به هر واحدی از طول، حجم یا سرعت جریان تبدیل کند.
مشخصات فنی و کاربردها
بررسی اجمالی:
- نسخه‌های دو سیم و چهار سیم: Prosonic FMU44 در دو نسخه دو سیم و چهار سیم عرضه می‌شود که هر دو برای اندازه‌گیری سطح و جریان بدون تماس در مواد مایع، خمیری و جامدات مناسب هستند.
- اتصال فرآیندی: این سنسور به صورت فلنجی به فرآیند متصل می‌شود.
- دمای عملیاتی و فشار: سنسور قادر به عملکرد در دماهای بین -۴۰ تا ۸۰ درجه سانتی‌گراد (-۴۰ تا +۱۷۶ درجه فارنهایت) و فشارهای بین ۰.۷ تا ۲.۵ بار (۱۰.۱۵ تا ۳۶.۲۵ psi) است.
- محدوده اندازه‌گیری: برای مایعات، محدوده اندازه‌گیری این سنسور حداکثر ۲۰ متر (۶۶ فوت) و برای مواد جامد خشن حداکثر ۱۰ متر (۳۳ فوت) می‌باشد.
- فاصله مسدود: فاصله مسدود برای هر دو نوع مایع و جامد ۰.۵ متر (۱.۶ فوت) است.
- گواهینامههای ایمنی: این سنسور دارای گواهینامههای ایمنی بین‌المللی است که برای استفاده در محیط‌های صنعتی و پرخطر مناسب است.
مزایای استفاده:
- اندازه‌گیری بدون تماس و قابل اعتماد: این سنسور از روش اندازه‌گیری غیرمسلط استفاده می‌کند که موجب کاهش نیاز به نگهداری و افزایش دقت اندازه‌گیری می‌شود.
- عملیات ساده و منو محور: تنظیم و راه‌اندازی سنسور از طریق منوهای ساده و نمایشگر ۴ خطی با انتخاب ۷ زبان مختلف امکان‌پذیر است.
- نمایش منحنی پوشش: نمودار پوشش (Envelope Curve) بر روی نمایشگر محلی به راحتی قابل مشاهده است و به تشخیص سریع مشکلات کمک می‌کند.
- سنسور مقاوم و سرشار از رزین: سنسور به‌طور کامل مهر و موم شده و برای مقاومت در برابر شرایط سخت شیمیایی طراحی شده است.
- کالیبراسیون آسان: کالیبراسیون سنسور بدون نیاز به پر کردن یا تخلیه مخزن انجام می‌شود.
- سنسور دمایی داخلی: سنسور دمایی یکپارچه به طور خودکار سرعت صوت را بر اساس دما تصحیح می‌کند و دقت اندازه‌گیری را در شرایط دمایی متغیر حفظ می‌کند.
اصل کار و طراحی سیستم
اصل کار:
سنسور Prosonic FMU44 از امواج صوتی برای اندازه‌گیری سطح استفاده می‌کند. امواج صوتی به سمت سطح ماده ارسال می‌شوند و پس از برخورد با سطح، بازتاب می‌یابند و دوباره به سنسور می‌رسند. دستگاه زمان طی شده بین ارسال و دریافت امواج را اندازه‌گیری می‌کند. این زمان (t) و سرعت صوت (c) برای محاسبه فاصله (D) بین سنسور و سطح ماده استفاده می‌شوند:
سپس سطح (L) از فاصله D محاسبه می‌شود و با استفاده از خطی‌سازی، حجم (V) یا جرم (M) به دست می‌آید. برای مثال، اگر فاصله خالی (E) از ورودی کاربر مشخص باشد، سطح به صورت زیر محاسبه می‌شود:
سیستم اندازه‌گیری:
این سنسور از پروتکل HART و خروجی ۴ تا ۲۰ میلی‌آمپر برای ارتباط با سیستم‌های مختلف استفاده می‌کند. از این طریق، می‌توان سنسور را به PLC (کنترل‌کننده منطقی برنامه‌پذیر)، Commubox FXA195، کامپیوتر با نرم‌افزار FieldCare، Commubox FXA291 با ToF Adapter FXA291 و سایر دستگاه‌ها متصل کرد. اگر مقاومت HART در بلوک تغذیه یکپارچه نباشد، باید مقاومت ۲۵۰ اهمی در کابل‌های دو سیم اضافه شود.
عملکرد محلی و از راه دور
عملکرد محلی:
- نمایشگر و ماژول عملیاتی: عملیات محلی با استفاده از نمایشگر و ماژول عملیاتی قابل انجام است.
- کامپیوتر شخصی و Commubox FXA291: نرم‌افزار FieldCare به‌عنوان یک برنامه گرافیکی برای راه‌اندازی، ذخیره‌سازی داده‌ها، تجزیه‌وتحلیل سیگنال و مستندسازی استفاده می‌شود.
عملکرد از راه دور:
- Field Xpert: برای عملیات از راه دور می‌توان از دستگاه Field Xpert استفاده کرد.
- کامپیوتر شخصی و Commubox FXA195: همچنین می‌توان از طریق Commubox FXA195 و نرم‌افزار FieldCare برای انجام عملیات از راه دور استفاده کرد.
نتیجه‌گیری
Prosonic FMU44 یک سنسور پیشرفته و کاربردی برای اندازه‌گیری غیرمسلط سطح و جریان در انواع مختلف شرایط است. با دقت بالا، قابلیت‌های ساده و قابل اعتماد در عملیات، و گواهینامههای ایمنی بین‌المللی، این سنسور برای استفاده در کاربردهای صنعتی مختلف ایده‌آل است.Prosonic FMU44 دارای مجوزهای ایمنی و گواهینامههای بین‌المللی معتبر است که استفاده از آن را در شرایط مختلف ایمنی و صنعتی تضمین می‌کند.
