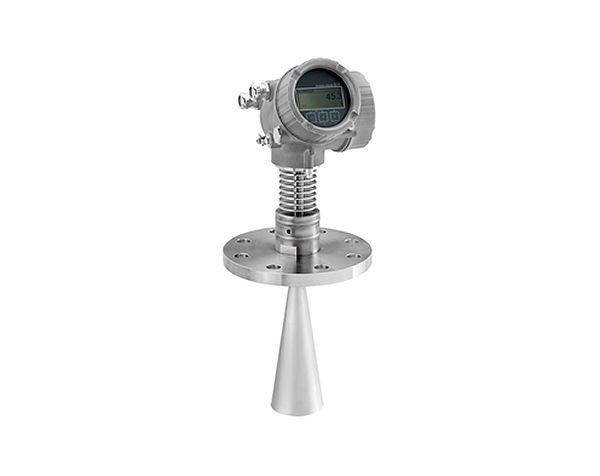

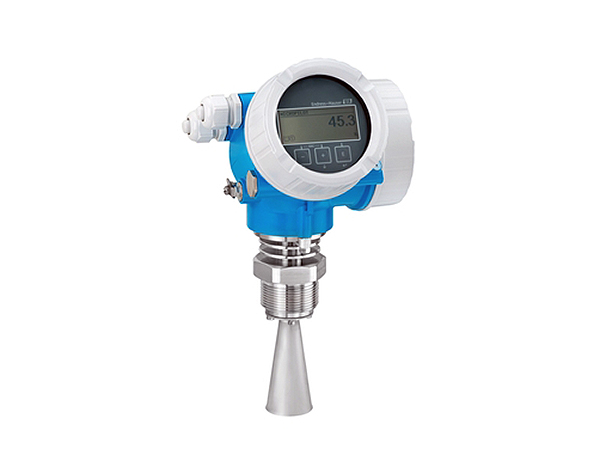

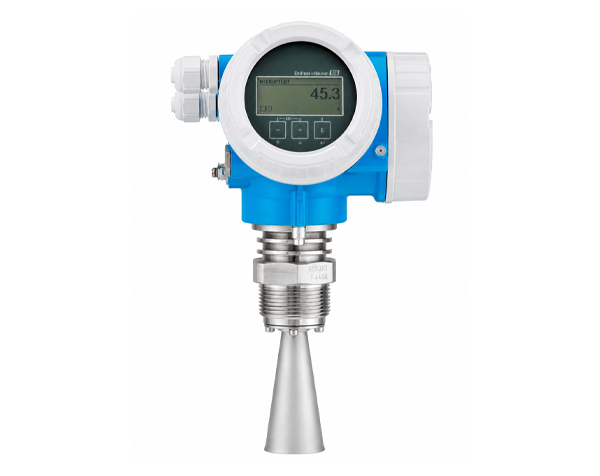

ترانسمیتر سطح راداری / FMR51

ترانسمیتر سطح Micropilot FMR51 از برند Endress+Hauser، به‌عنوان یک حسگر استاندارد برای اندازه‌گیری سطح مایعات در شرایط فرآیندی سخت شناخته می‌شود. این دستگاه از فناوری رادار فضای آزاد (Free Space Radar) و روش زمان پرواز (Time-of-Flight) برای اندازه‌گیری پیوسته، بدون تماس و دقیق سطح مایعات، خمیرها و دوغاب‌ها استفاده می‌کند. پالس‌های راداری از آنتن ارسال شده، پس از برخورد به سطح ماده بازتاب می‌یابند و زمان رفت و برگشت آن‌ها محاسبه می‌شود تا سطح دقیق ماده اندازه‌گیری گردد.

FMR51 در برابر دما و فشار بالا مقاوم است و برای صنایع نفت، گاز و شیمیایی بسیار مناسب می‌باشد. این سنسور دقت اندازه‌گیری ±2 میلی‌متر را ارائه می‌دهد و بسته به نسخه، بازه دمایی آن از 196- تا 280+ درجه سانتی‌گراد (XT) و تا 450+ درجه سانتی‌گراد (HT) گسترش می‌یابد. محدوده فشار قابل پشتیبانی از خلا تا 160 بار است. بسته به نوع آب‌بند (مانند Viton GLT، Kalrez یا گرافیت)، بازه دما و فشار نیز متفاوت خواهد بود.

حداکثر فاصله اندازه‌گیری در مدل استاندارد 40 متر و در صورت استفاده از بسته نرم‌افزاری “Advanced dynamics” تا 70 متر افزایش می‌یابد. این دستگاه در باند K (~26 گیگاهرتز) فعالیت می‌کند و کدگذاری آماری پالس‌ها امکان نصب همزمان تا 8 دستگاه در یک مخزن را فراهم می‌سازد.

از ویژگی‌های برجسته FMR51 می‌توان به فناوری‌های HistoROM برای مدیریت داده، Multi-Echo Tracking برای اطمینان از اندازه‌گیری دقیق حتی در حضور موانع، و Heartbeat Technology برای نظارت پیوسته و عیب‌یابی خودکار اشاره کرد. همچنین این محصول از آزمایش ساده SIL و WHG برای ایمنی برخوردار است.

سنسور دارای آنتن شیپوری با سایزهای 40، 50، 80 و 100 میلی‌متر می‌باشد. جنس قطعات در تماس با ماده شامل استنلس استیل 316L، آلیاژ C، سرامیک و PTFE است. آنتن باید به‌درستی نصب شده و از نازل بیرون زده باشد تا نتایج بهینه به‌دست آید.

پروتکل‌های ارتباطی پشتیبانی‌شده شامل 4…20 میلی‌آمپر HART (دو یا چهار سیمه)، PROFIBUS PA، FOUNDATION Fieldbus و بلوتوث (Bluetooth®) است. اپلیکیشن SmartBlue برای دسترسی و پیکربندی بی‌سیم دستگاه در دسترس است. مقادیر خروجی شامل سطح خطی‌شده، فاصله، دمای الکترونیکی، ولتاژ ترمینال، دامنه اکو و مقادیر تشخیصی می‌باشد.

مجوزها و تاییدیه‌های دستگاه عبارت‌اند از: حفاظت در برابر انفجار (ATEX، FM، IEC Ex و غیره)، ایمنی عملکرد (SIL، WHG)، طراحی (EN 10204-3.1، NACE، ASME B31.3 و…)، دریایی (GL، ABS، DNV و…) و تطابق با استانداردهای جهانی مانند CE، RoHS، و FCC.

لوازم جانبی مانند نمایشگر از راه دور FHX50، محافظ آنتن، ماژول‌های محافظت در برابر ولتاژ، و ابزارهای همراهی مانند Field Xpert برای پیکربندی و نگهداری نیز موجود هستند. بدنه دستگاه در سه نوع فولاد ضد زنگ (GT18)، پلاستیکی (GT19) و آلومینیومی (GT20) عرضه می‌شود. وزن کل دستگاه به نوع بدنه و آنتن بستگی دارد و تا ۷.۵ کیلوگرم می‌رسد.

مستنداتی مانند اطلاعات فنی (TI01040FEN)، راهنمای کاربری، پارامترهای دستگاه و دفترچه‌های راهنمای سریع همراه دستگاه ارائه می‌شود. همچنین خدماتی مانند کالیبراسیون سه یا پنج نقطه‌ای و تنظیمات سفارشی (TAG) قابل سفارش هستند.

برای دانلود کاتالوگ اسکن کنید

لینک کوتاه : https://links.deraak.com/u09

نمایش بیشتر نشان دادن کمتر

مدل اندازه‌گیری	Level radar
ویژگی‌ها	Heartbeat Technology, SIL 2 according to IEC 61508, Bluetooth® commissioning, Operation and maintenance SmartBlue App, Safety and reliability with Multi-Echo Tracking, HistoROM, RFID TAG for easy identification
فرکانس	K-band (~26 GHz)
دقت	+/- 2 mm (0.08 in)
محدوده دما	HT: -196…+450 °C, XT: -196…+280 °C
حداکثر فشار فرآیند	Vacuum…160 bar
سایز اتصال	Flange: DN50…DN150, ASME 2"…6", JIS 10K, 63K, Thread: MNPT 1 1/2, R 1 1/2
بیشینه اندازه گیری	Standard: 40 m (131 ft) With "Advanced dynamics": 70 m (230 ft)
ارتباط دیجیتال	4…20 mA HART PROFIBUS PA FOUNDATION Fieldbus Bluetooth® wireless technology
گواهینامه ها	ATEX, FM, CSA C/US, IEC Ex, JPN Ex, INMETRO, NEPSI, KC, EAC, UK Ex Overfill protection WHG SIL EN 10204-3.1 NACE MR0175, MR0103 ASME B31.3 AD2000 GL/ ABS/ LR/ BV/ DNV
امکانات	Display, Customized parameterization, Remote operation via SmartBlue App using Bluetooth®, Gas-tight feed through, Antenna Extension, PWIS free

کاربرد اصلی Micropilot FMR51 و FMR52 چیست؟
Micropilot FMR51 و FMR52 تجهیزاتی برای اندازه‌گیری پیوسته و غیرتماسی سطح هستند که از فناوری رادار فضای آزاد بهره می‌برند. این سنسورها برای اندازه‌گیری سطح مایعات، خمیرها و دوغاب‌ها در شرایط فرآیندی سخت مانند دمای بالا و فشار زیاد طراحی شده‌اند و در صنایعی چون نفت و گاز و صنایع شیمیایی بسیار مورد استفاده قرار می‌گیرند.

این دستگاه‌ها چگونه سطح را اندازه‌گیری می‌کنند؟
Micropilot FMR51 و FMR52 بر اساس روش زمان پرواز (Time-of-Flight) عمل می‌کنند. در این روش، پالس‌های راداری از آنتن دستگاه به سمت سطح ماده ارسال شده و پس از برخورد با سطح، بازتاب داده می‌شوند. دستگاه مدت‌زمان رفت و برگشت پالس‌ها را اندازه‌گیری می‌کند و با دانستن سرعت نور، فاصله تا سطح ماده (D) را محاسبه می‌کند (فرمول D = c × t / 2). سپس با استفاده از فاصله خالی (E)، سطح ماده (L) با فرمول L = E - D به دست می‌آید.

چه ویژگی‌هایی باعث افزایش دقت و قابلیت اطمینان این سنسورها می‌شود؟
چند ویژگی کلیدی موجب عملکرد پایدار این تجهیزات شده است:

طراحی حسگر نوآورانه و ثبت‌شده برای اطمینان حداکثری حتی در شرایط دشوار
فناوری Multi-Echo Tracking برای تشخیص و حذف بازتاب‌های مزاحم ناشی از موانع داخلی مخزن
فناوری Heartbeat برای پایش مداوم، تست ایمنی SIL و گزارش‌دهی سلامت دستگاه
سیستم HistoROM برای مدیریت آسان داده‌ها و اطلاعات پیکربندی
وجود RFID TAG برای شناسایی سریع و دقیق دستگاه

این تجهیزات تا چه حد شرایط سخت فرآیندی را تحمل می‌کنند؟
مدل FMR51 با آب‌بند گرافیتی (HT) می‌تواند در دمای 196- تا 450+ درجه سانتی‌گراد و فشار تا 160 بار کار کند. مدل FMR52 نیز قابلیت‌های مشابهی دارد، اما بازه دمایی و فشاری آن معمولاً کمی محدودتر از FMR51 است و بیشتر در کاربردهای خاص و بحرانی به کار می‌رود.

چگونه FMR51 پیکربندی و راه‌اندازی می‌شود؟
پیکربندی این دستگاه شامل تنظیم پارامترهایی مانند فاصله خالی (E) و فاصله پر (F) است که متناسب با شرایط مخزن تعریف می‌شوند. مقدار پیش‌فرض خروجی جریان معمولاً 4 تا 20 میلی‌آمپر است. امکان تنظیم و راه‌اندازی محلی از طریق نمایشگر، از راه دور با اپلیکیشن SmartBlue از طریق بلوتوث، یا از طریق نرم‌افزارهای مانیتورینگ و سیستم‌های مدیریت موجودی مانند SupplyCare نیز وجود دارد.

این دستگاه‌ها از چه خروجی‌ها و پروتکل‌های ارتباطی پشتیبانی می‌کنند؟
Micropilot FMR51 و FMR52 از سیگنال خروجی 0/4 تا 20 میلی‌آمپر با ارتباط HART پشتیبانی می‌کنند. همچنین قابلیت اتصال به شبکه‌های فیلدباس مانند PROFIBUS PA و FOUNDATION Fieldbus را دارند. عملکرد این سیگنال‌ها قابل تنظیم به‌صورت اکتیو یا پسیو است و بسته به نوع تغذیه، می‌توان آن‌ها را در حالت تأمین‌کننده یا غیر تأمین‌کننده استفاده کرد.

جنس بدنه، آنتن و بخش‌های در تماس با ماده چیست؟
بخش‌های در تماس با ماده معمولاً از جنس استنلس استیل 316L، آلیاژ C، PTFE و سرامیک ساخته می‌شوند که در برابر خوردگی مقاوم هستند. بدنه دستگاه در سه نوع استیل ضدزنگ (GT18)، پلاستیکی (GT19) و آلومینیوم ریخته‌گری با پوشش پودری (GT20) موجود است. آنتن‌ها نیز در سایزهای 40، 50، 80 و 100 میلی‌متری با متریال متنوع ارائه می‌شوند تا برای نصب در کاربردهای مختلف قابل انتخاب باشند.

در چه صنایعی از Micropilot FMR51 و FMR52 استفاده می‌شود؟
با توجه به دقت و مقاومت بالا در شرایط دشوار، این دستگاه‌ها در طیف گسترده‌ای از صنایع از جمله نفت و گاز، پتروشیمی، صنایع غذایی و نوشیدنی، آب و فاضلاب، داروسازی، نیروگاهی، معدن و فلزات و نیز در تأسیسات عمومی مانند سیستم‌های بخار مورد استفاده قرار می‌گیرند. این تجهیزات نقش مهمی در کنترل فرآیند، ایمنی و مدیریت دارایی‌ها دارند.
