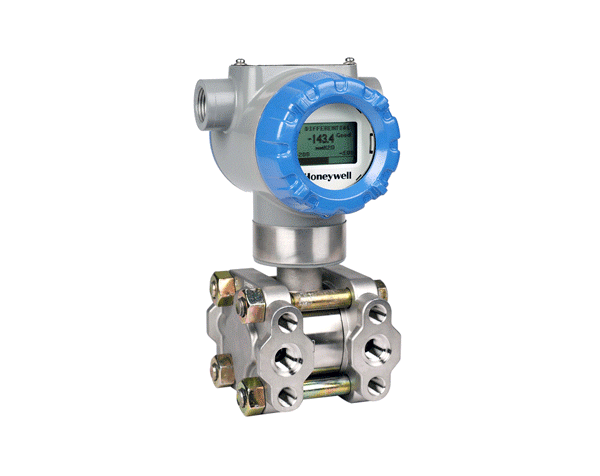

ترانسمیتر فشار تفاضلی STD800 SmartLine یک دستگاه پیشرفته از خانواده معروف محصولات SmartLine® است که برای عملکرد عالی طراحی شده است. این ترانسمیتر از تکنولوژی سنسور پیزورزیستی بهره می‌برد و با جبران فشار استاتیک و دمایی روی تراشه، قادر است دقت و پایداری بی‌نظیری را در طیف وسیعی از فشارها و دماها ارائه دهد. ترانسمیتر STD800 به عنوان عضوی اساسی از خانواده SmartLine، آزمایش‌های دقیقی را پشت سر گذاشته و کاملاً با Experion® PKS سازگار است که تضمین‌کننده سطح بالای سازگاری و قابلیت‌های یکپارچگی بدون مشکل است. طراحی و ویژگی‌های این ترانسمیتر به راحتی نیازهای پیچیده‌ترین کاربردهای اندازه‌گیری فشار را پوشش می‌دهد.
ویژگی‌های برجسته ترانسمیتر STD800
- دقت بی‌نظیر: ترانسمیتر STD800 دقت استانداردی تا ۰.۰۳۵٪ از span ارائه می‌دهد و پیکربندی دقت بالا به ۰.۰۲۵٪ از span می‌رسد. این دقت بالا اندازه‌گیری‌های قابل اعتماد را در کاربردهای حیاتی تضمین می‌کند.
- پایداری استثنایی: این ترانسمیتر دارای پایداری طولانی مدت است و دقتی معادل ۰.۰۱٪ از URL هر سال برای ۱۵ سال دارد. این ویژگی نیاز به کالیبراسیون مکرر را کاهش داده و هزینه‌های عملیاتی را در طول عمر دستگاه کاهش می‌دهد.
- جبران خودکار: وجود جبران فشار استاتیک و دمایی خودکار روی تراشه، خوانش‌های دقیق حتی تحت شرایط متغیر فرآیند را تضمین کرده و نیازی به تنظیم دستی ندارد.
- محدوده‌پذیری وسیع: با محدوده‌پذیری تا ۴۰۰:۱، STD800 انعطاف‌پذیری زیادی در تنظیم محدوده‌های مختلف اندازه‌گیری در یک دستگاه فراهم می‌آورد و نیاز به ترانسمیترهای متعدد را کاهش می‌دهد.
- زمان پاسخ سریع: این ترانسمیتر زمان پاسخ تا ۹۰ میلی‌ثانیه دارد که برای کاربردهایی که به تغییرات سریع فشار نیاز دارند، حیاتی است.

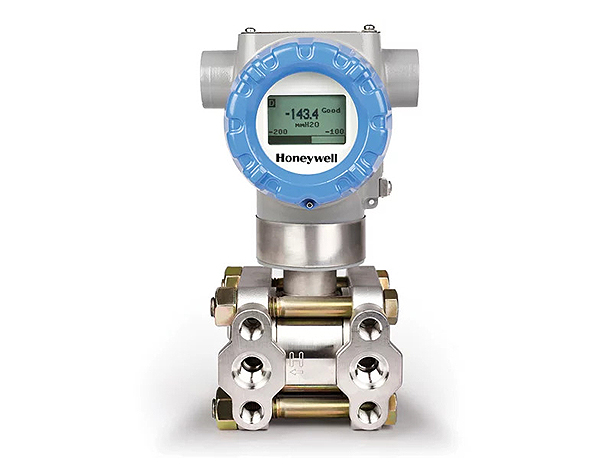

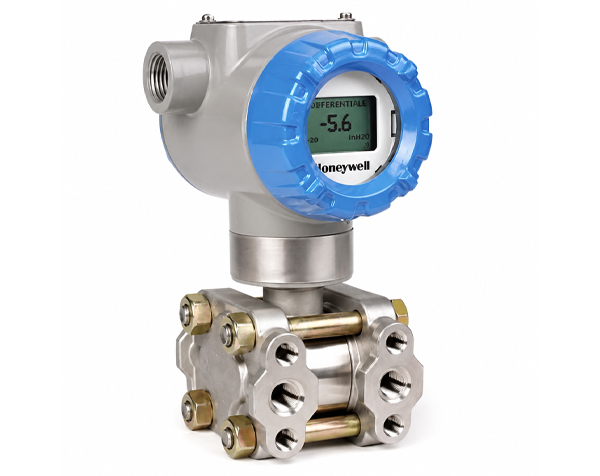

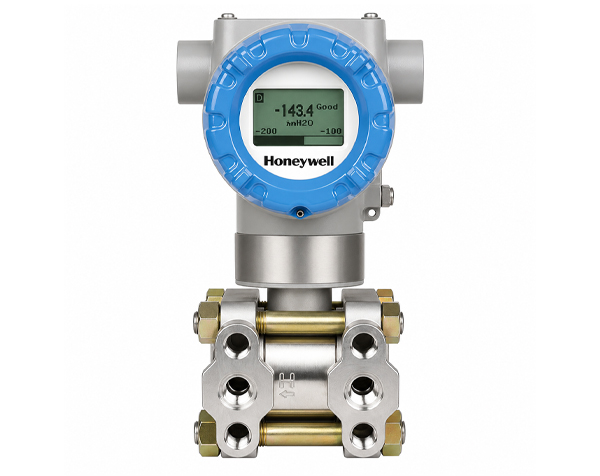

- قابلیت‌های نمایش محلی متنوع: طراحی مدولار STD800 قابلیت افزودن یا حذف نمایشگرهای LCD استاندارد و گرافیکی پیشرفته را فراهم می‌کند. این نمایشگرها ویژگی‌هایی همچون نمایش چندین صفحه قابل تنظیم، واحدهای اندازه‌گیری استاندارد و سفارشی، نمایش مقدار جریان محاسبه‌شده (مقدار ریشه‌مربع) و نشانگر محافظت از نوشتار را ارائه می‌دهند.
- پیکربندی خارجی: ترانسمیتر STD800 قابلیت تنظیم صفر، اسپن و پیکربندی خارجی را دارد که امکان دسترسی راحت به کالیبراسیون و تنظیمات را بدون نیاز به باز کردن دستگاه فراهم می‌کند.
- اتصال‌های الکتریکی غیر حساس به قطبیت: ترانسمیتر دارای اتصال‌های الکتریکی غیر حساس به قطبیت است که نصب و سیم‌کشی را ساده کرده و احتمال خطای نصب را کاهش می‌دهد.
- تشخیص‌های جامع داخلی: ترانسمیترهای SmartLine به تشخیص‌های دیجیتالی مجهز هستند که هشدارهای پیشرفته‌ای در مورد رویدادهای احتمالی خرابی فراهم می‌کنند، که این امر باعث کاهش خرابی‌های غیرمنتظره و هزینه‌های عملیاتی می‌شود.
ویژگی‌های ایمنی و سازگاری
- طراحی دوپلیسه داخلی: ترانسمیتر STD800 از طراحی دوپلیسه داخلی بهره می‌برد که بالاترین سطح ایمنی را مطابق با استانداردهای ANSI/NFPA 70-202 و ANSI/ISA 12.27.0 ارائه می‌دهد.
- محافظت در برابر فشار اضافی: ترانسمیتر دارای محافظت کلاس جهانی در برابر فشار اضافی است که از سنسور محافظت کرده و تضمین می‌کند که حتی در صورت بروز فشار اضافی، عملیات به‌طور قابل اعتماد ادامه یابد.
- تطابق کامل با الزامات SIL 2/3: STD800 برای استفاده در کاربردهای ایمنی‌سازگار مطابق با استانداردهای IEC 61508 تایید شده است. این ترانسمیتر به‌طور خاص برای استفاده در شرایط بحرانی طراحی شده است.
پیکربندی و ارتباطات
ترانسمیتر STD800 از چندین گزینه ارتباطی پشتیبانی می‌کند:
- 4-20mA
- HART® (نسخه 7.0)
- FOUNDATION™ Fieldbus
این دستگاه از هر یک از این پروتکل‌های ارتباطی پشتیبانی کرده و با سیستم‌های مختلف کنترل سازگار است. این پروتکل‌ها با آخرین استانداردهای منتشرشده هماهنگ هستند.
طراحی مدولار
ترانسمیتر STD800 دارای طراحی مدولاری است که امکان تعویض قطعات از جمله بدنه متر، ماژول‌های الکترونیکی، و نمایشگرها را فراهم می‌آورد. این ویژگی به کاربران این امکان را می‌دهد که تعمیرات و نگهداری را با کمترین هزینه انجام دهند.
مدل‌های مختلف STD800
ترانسمیتر STD800 در چندین مدل مختلف برای برآورده کردن نیازهای مختلف اندازه‌گیری فشار موجود است:
- STD810: URL 10 inH2O (25 mbar)، LRL -10 inH2O (-25 mbar)
- STD815: URL 100 inH2O (250 mbar)، LRL -100 inH2O (-250 mbar)
- STD820: URL 400 inH2O (1000 mbar)، LRL -400 inH2O (-1000 mbar)
- STD830: URL 100 psi (7.0 bar)، LRL -100 psi (-7.0 bar)
- STD870: URL 3000 psi (210 bar)، LRL -100 psi (-7.0 bar)
شرایط عملکرد
- دمای محیط: -40 تا 85 °C (-40 تا 185 °F)
- دما برای بدنه متر: بین -40 تا 110/125 °C (-40 تا 230/257 °F)
- رطوبت: 0 تا 100% RH
مواد ساخت
ترانسمیتر STD800 از مواد مختلفی ساخته شده است تا بتواند در برابر شرایط مختلف محیطی و سیالات فرآیند مقاوم باشد. از جمله این مواد می‌توان به 316L SS، Hastelloy® C-276، Monel® 400 اشاره کرد.
گواهینامه‌ها و تاییدیه‌ها
ترانسمیتر STD800 دارای گواهینامه‌ها و تاییدیه‌های متعدد از جمله گواهینامه‌های منطقه‌ای و بین‌المللی است، که تضمین‌کننده کیفیت و ایمنی بالای این دستگاه است. این گواهینامه‌ها شامل FM Approvals (USA)، CSA (Canada)، ATEX، IECEx، و بسیاری دیگر هستند.
در نتیجه، ترانسمیتر فشار تفاضلی Honeywell STD800 SmartLine بهترین گزینه برای کاربردهای نیازمند دقت بالا، پایداری، و قابلیت اطمینان در صنایع مختلف است. این ترانسمیتر با ترکیب ویژگی‌هایی همچون دقت بالا، طراحی مدولار، تشخیص‌های پیشرفته، و گواهینامه‌های متعدد، به کاربران کمک می‌کند تا عملکرد بهینه و هزینه‌های عملیاتی پایین‌تری را تجربه کنند.
