اندازهگیری دقیق سطح مایعات در سامانههای صنعتی یکی از ارکان اصلی پایداری فرآیند، ایمنی تجهیزات و کنترل کیفیت است. دستگاه Silometer FMC 420 بهعنوان یکی از راهکارهای قابلاعتماد در این حوزه، برای اندازهگیری مداوم سطح در مخازن صنعتی طراحی شده و بهواسطه دقت بالا و ساختار ماژولار، در بسیاری از صنایع فرایندی مورد استفاده قرار میگیرد. این تجهیز با عملکرد پایدار در شرایط محیطی مختلف، پاسخگوی نیاز کاربردهای حساس و طولانیمدت است و در فروشگاه دراک بهعنوان یک انتخاب حرفهای در حوزه ابزار دقیق معرفی میشود.

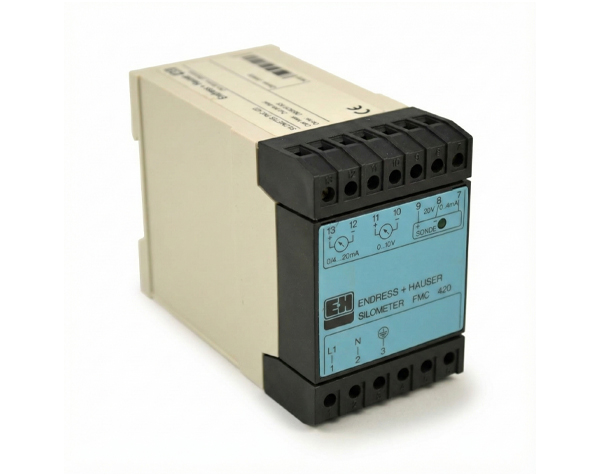

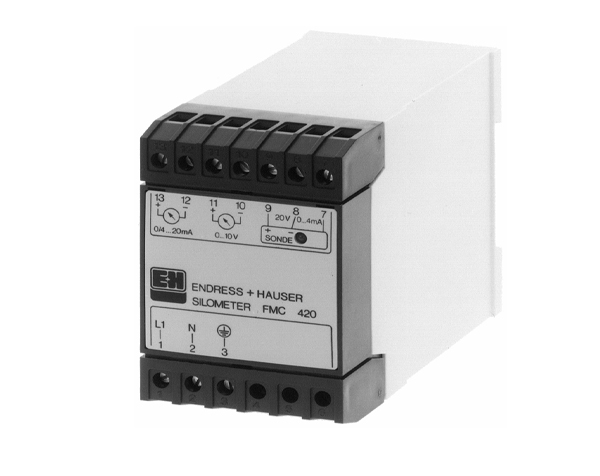

Silometer FMC420 در ساختار خود نقش یک ترانسمیتر مرکزی را ایفا میکند و وظیفه تأمین تغذیه سنسور و پردازش سیگنالهای اندازهگیریشده را بر عهده دارد. این سیستم با سنسورهای مختلفی سازگار است و بسته به نوع سیال و شرایط فرآیندی، میتواند با پروبهای خازنی یا هیدرواستاتیک مورد استفاده قرار گیرد. در کاربردهای خازنی، این دستگاه با اینسرتهای الکترونیکی EC11Z یا EC72Z کار میکند و در اندازهگیریهای مبتنی بر فشار، قابلیت اتصال به سنسورهای دقیق هیدرواستاتیک مانند Deltapilot S را دارد. سیگنال خام سنسور که معمولاً در محدوده 0 تا 4 میلیآمپر قرار دارد، توسط FMC 420 دریافت شده و به خروجیهای استاندارد صنعتی شامل 0 تا 10 ولت یا 0 تا 20 و 4 تا 20 میلیآمپر تبدیل میشود. از نظر مشخصات فنی، انعطافپذیری یکی از مهمترین نقاط قوت Silometer FMC420 محسوب میشود. این دستگاه امکان کار با ولتاژهای تغذیه متنوع از 24 تا 240 ولت AC را دارد که از طریق جامپر داخلی قابل تنظیم است. بدنه دستگاه با درجه حفاظت IP40 و ترمینالها با استاندارد IP20 طراحی شدهاند تا ایمنی لازم در محیط تابلو برق فراهم شود. عملکرد پایدار در بازه دمایی منفی 20 تا مثبت 60 درجه سانتیگراد، آن را برای استفاده در شرایط صنعتی مختلف مناسب میسازد. همچنین ایزوله بودن خروجیهای سیگنال از منبع تغذیه، نقش مهمی در افزایش ایمنی و جلوگیری از تداخلهای الکتریکی ایفا میکند.

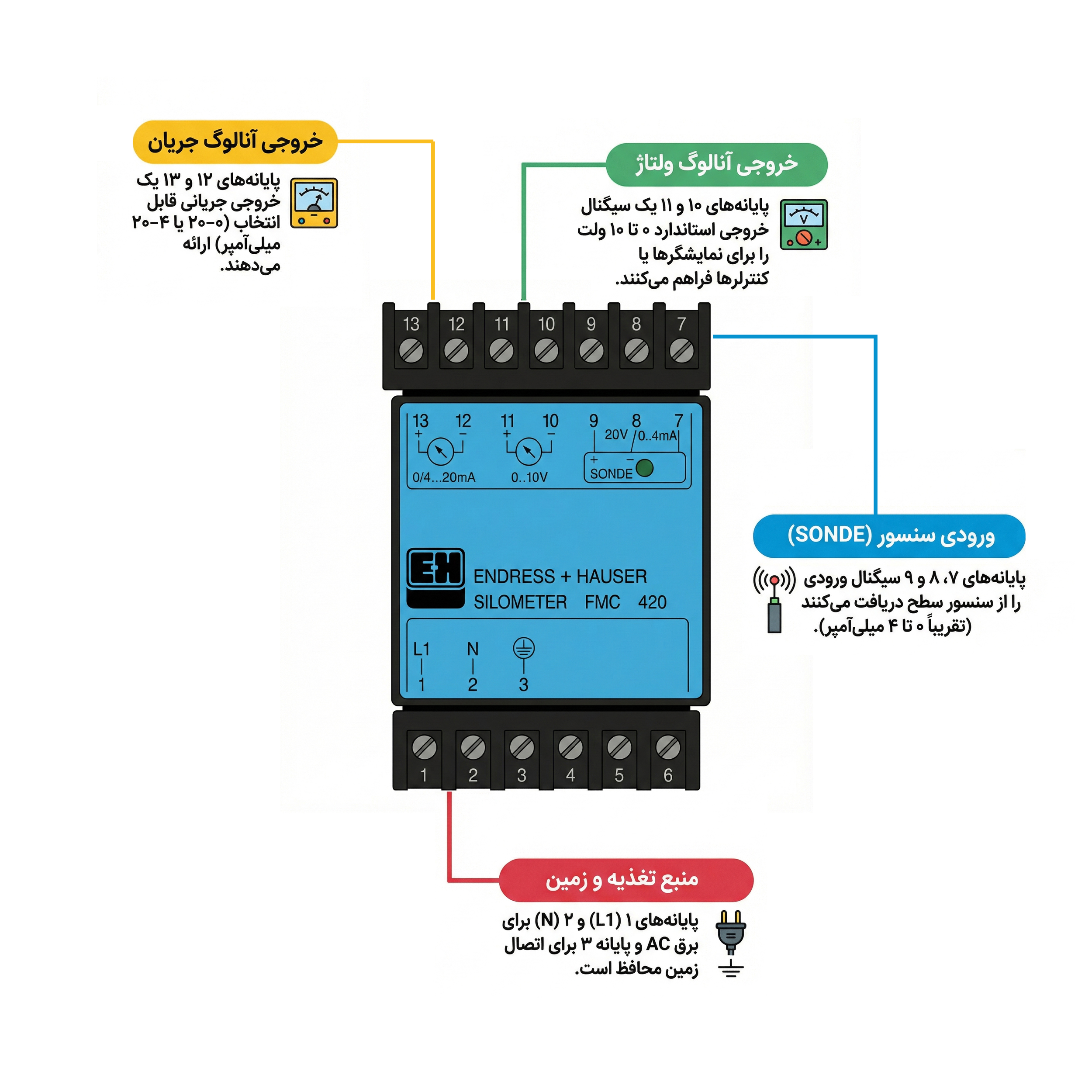

نمودار سیمکشی و راهنمای تصویری فارسی برای دستگاه سطحسنج Endress+Hauser مدل Silometer FMC420، که اتصالات ورودی سنسور، خروجیهای آنالوگ جریان و ولتاژ، و همچنین پایانههای منبع تغذیه و اتصال زمین را با توضیحات کامل نشان میدهد.
از لحاظ ابعاد و نصب، Silometer FMC420 یک تجهیز کامپکت و سبک با وزنی در حدود 0.3 کیلوگرم است که با عرض محفظه 50 میلیمتر، بهراحتی روی ریل DIN داخل تابلو برق نصب میشود. توان مصرفی پایین، که حداکثر 3.3 وات است، این دستگاه را به گزینهای اقتصادی برای پروژههای صنعتی تبدیل کرده و امکان استفاده از آن در سیستمهای چندکاناله را فراهم میکند. برای دستیابی به عملکرد دقیق و پایدار، رعایت اصول نصب و سیمکشی اهمیت بالایی دارد. در هنگام نصب روی ریل DIN، توصیه میشود فاصله حداقل 25 میلیمتری بین ردیفهای تجهیزات رعایت شود تا تبادل حرارتی بهدرستی انجام گیرد. اتصال سنسور به ترانسمیتر باید با کابل سهرشتهای شیلددار انجام شود و مقاومت هر رشته کابل نباید از 25 اهم فراتر رود. از آنجا که خروجیهای جریان و ولتاژ این دستگاه بهصورت گالوانیکی به هم متصل هستند، تنها یکی از آنها مجاز به اتصال به زمین است و رعایت صحیح اصول Earthing نقش مهمی در جلوگیری از خطاهای اندازهگیری دارد.
کالیبراسیون Silometer FMC420 از طریق پتانسیومترها و کلیدهای تعبیهشده در پشت پنل جلویی انجام میشود و امکان تنظیم دقیق متناسب با شرایط فرآیندی را فراهم میکند. در مرحله نخست، نوع خروجی بین 0 تا 20 میلیآمپر یا 4 تا 20 میلیآمپر انتخاب میشود. سپس در شرایط مخزن خالی، نقطه صفر تنظیم شده و در مرحله بعد، با پر کردن مخزن، نقطه صد بهگونهای تنظیم میشود که خروجی به مقدار نهایی موردنظر، مانند 10 ولت، برسد. این فرآیند کالیبراسیون تضمین میکند که خروجی دستگاه بهطور دقیق متناظر با سطح واقعی سیال باشد. از منظر ایمنی، Silometer FMC420 برای استفاده در مناطق غیر انفجاری طراحی شده است و در زمان تعویض یا سرویس، امکان جدا کردن بلوکهای ترمینال بدون باز کردن سیمها وجود دارد. با این حال، پس از هرگونه تعویض یا تغییر در سیستم، انجام کالیبراسیون مجدد ضروری است تا دقت اندازهگیری حفظ شود.
فروشگاه دراک با تجربه تخصصی در تأمین تجهیزات ابزار دقیق و اتوماسیون صنعتی، Silometer FMC 420 را بهعنوان راهکاری مطمئن برای صنایع غذایی، شیمیایی، دارویی و سایر فرآیندهای حساس پیشنهاد میکند. ارائه مشاوره فنی، تضمین اصالت کالا و درک عمیق از اهمیت دقت در اندازهگیری سطح، از جمله مزایایی است که خرید این دستگاه از فروشگاه دراک را به انتخابی هوشمندانه برای متخصصان صنعت تبدیل میکند.
