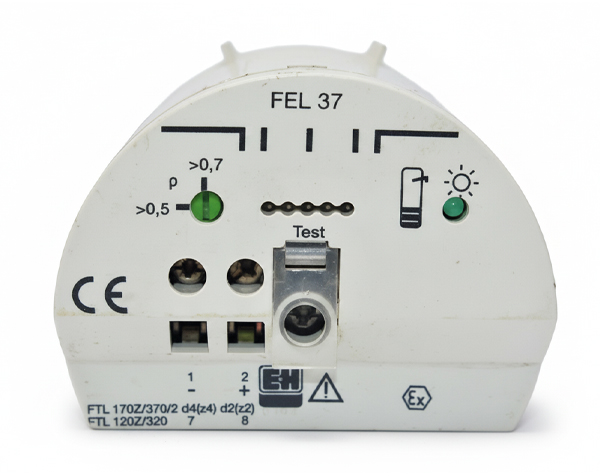

FEL 37 یک اینسرت (برد) الکترونیکی پیشرفته است که به عنوان قلب تپنده در سنسورهای تشخیص سطح ویبره‌ای (Vibration Limit Switch) سری Liquiphant FDL (مانند مدل‌های FDL 30/31 و FDL 35/36) عمل می‌کند. این قطعه به طور خاص برای استفاده در کاربردهای ایمنی و مناطق خطرناک انفجاری (Ex area) طراحی شده است و ارتباط بین سنسور FDL و واحد سوئیچینگ Nivotester (مدل‌های FTL 320, FTL 370, FTL 372) را برقرار می‌سازد [49].
عملکرد و اصول کاری:
سنسور Liquiphant با استفاده از یک چنگال تنظیم (Tuning Fork) کار می‌کند که توسط یک واحد پیزو کریستال به لرزش در فرکانس رزونانس خود وادار می‌شود [13]. هنگامی که چنگال سنسور با مایع تماس پیدا می‌کند، فرکانس رزونانس آن تغییر می‌کند [14]. اینسرت الکترونیکی FEL 37 این تغییر فرکانس را تشخیص داده و آن را به یک سیگنال الکتریکی تبدیل می‌کند. سپس با استفاده از تکنیک مدولاسیون فرکانس پالس (PFM – Pulse Frequency Modulation) از طریق یک اتصال دو سیمه، این سیگنال را به واحد سوئیچینگ Nivotester FTL ارسال می‌کند [15، 49، 50]. واحد FTL این سیگنال PFM را تفسیر کرده و به یک فرمان سوئیچینگ (مثلاً برای کنترل پمپ یا آلارم) تبدیل می‌نماید [15].
مشخصات فنی کلیدی FEL 37:
- نوع اینسرت: الکترونیکی، قابل استفاده در سنسورهای Liquiphant FDL [49].
- نوع اتصال: دو سیمه (Two-wire) به واحد سوئیچینگ Nivotester FTL [49، 70، 73].
- تکنولوژی انتقال سیگنال: مدولاسیون فرکانس پالس (PFM) [50، 54].
- ویژگی PFM: ایمنی بالا در برابر تداخلات الکتریکی (High interference immunity) [50].
- فرکانس سیگنال (تقریبی): حدود 50 هرتز در حالت آزاد (چنگال بدون تماس با مایع) و حدود 150 هرتز در حالت پوشیده (چنگال در تماس با مایع) [52].
- تغذیه الکتریکی: از طریق واحد Nivotester FTL، ولتاژ تقریبی 11.4 ولت [53، 54].
- جریان کاری: حدود 4 تا 10 میلی‌آمپر [54].
- سیگنال پالسی: جریان پالسی حدود 10 میلی‌آمپر که بر روی جریان کاری اصلی سوار می‌شود [54، 55].
- کابل اتصال: قابل اتصال با کابل استاندارد دو رشته؛ حداکثر مقاومت مجاز برای هر رشته کابل 25 اهم است [49، 53].
- حفاظت ضدانفجار: طراحی شده برای مدارهای ذاتاً ایمن (Intrinsically Safe)، دارای گواهی EEx ia IIC T3…T6 (مطابق با CENELEC) برای استفاده در مناطق خطرناک [11، 51، 55، 69، 71].
- تنظیم چگالی مایع: دارای یک سوئیچ داخلی برای بهینه‌سازی عملکرد در مایعات با چگالی‌های مختلف؛ تنظیم استاندارد برای چگالی بیشتر از 0.7 g/cm³ و تنظیم ویژه برای مایعات بسیار سبک (مانند گاز مایع LPG) با چگالی بیشتر از 0.5 g/cm³ [52، 56، 57].
- نشانگر وضعیت: مجهز به یک LED که وضعیت سوئیچینگ سنسور (پوشیده یا آزاد بودن چنگال) را نمایش می‌دهد [63].
- سازگاری: با واحدهای سوئیچینگ Nivotester FTL 320 (Minipac format)، FTL 370 (تک کاناله Racksyst) و FTL 372 (دو کاناله Racksyst) سازگار است [24، 49، 53].
FEL 37 با ترکیب قابلیت اطمینان بالا، ایمنی ذاتی و انتقال سیگنال مقاوم در برابر نویز، یک جزء حیاتی برای سیستم‌های اندازه‌گیری و کنترل سطح مایعات در صنایع مختلف، به ویژه در محیط‌های نیازمند سطح ایمنی بالا، محسوب می‌شود.
