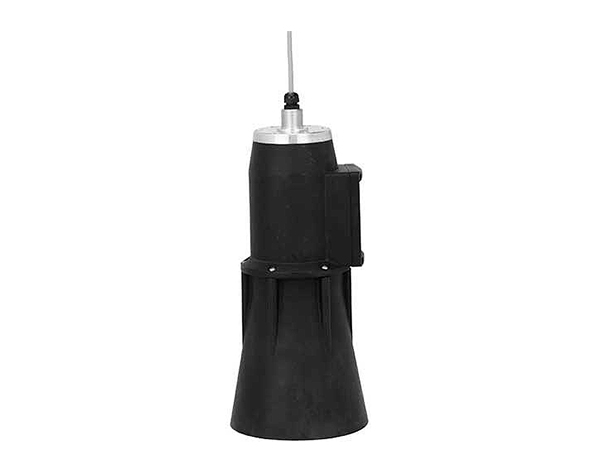

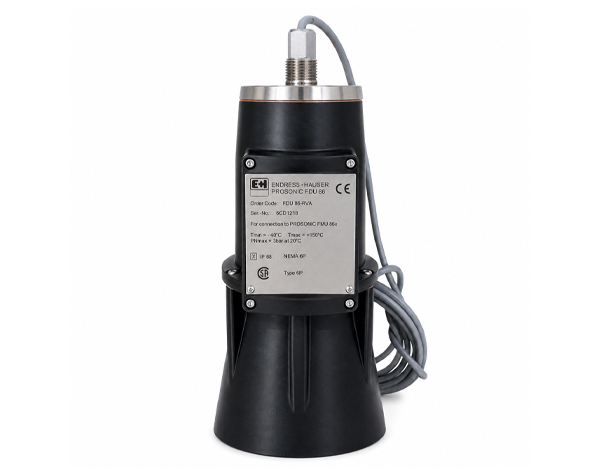

سنسور Prosonic FDU 86 یکی از اعضای سری FDU از شرکت اندرس هاوزر است که شامل ۹ سنسور اولتراسونیک برای اندازه‌گیری پیوسته و غیرتماسی سطح و جریان می‌باشد. این سری برای کاربردهایی در کانال‌های روباز، سرریزها، مخازن و سیلوها مناسب است. سنسور FDU 86 به‌طور خاص برای اندازه‌گیری مواد جامد پودری و توده‌ای مانند غلات، زغال‌سنگ، سنگ معدن و شن طراحی شده است.
ویژگی‌ها و طراحی:
- نسبت به آلودگی و رسوبات مقاوم است.
- مقاوم در برابر شرایط جوی و قابل استفاده در زیر آب (درجه حفاظت IP68)، تست شده با غوطه‌وری تا عمق ۱ متر به‌مدت ۲۴ ساعت.
- مجهز به سنسور دمای داخلی به‌صورت استاندارد.
- مناسب برای محیط‌های دارای خطر انفجار با گواهینامههای مختلف مانند ATEX، FM، CSA و TIIS بسته به دمای محیط.
- برای نصب از طریق اتصال رزوه‌ای روی یقه طراحی شده است.
اصل اندازه‌گیری و برد:
- اندازه‌گیری بر اساس اصل زمان پرواز موج اولتراسونیک انجام می‌شود: پالس اولتراسونیک ارسال شده، به سطح ماده برخورد کرده و بازتاب آن توسط همان سنسور دریافت می‌شود. فاصله با فرمول D = c * t / 2 محاسبه می‌شود.
- برد اندازه‌گیری برای مواد جامد: ۷۰ متر (۲۳۰ فوت). برای مایعات بردی ذکر نشده است.
سیستم اندازه‌گیری:
- برای عملکرد کامل، نیاز به اتصال سنسور به یکی از ترنسمیترهای Prosonic FMU 860 (تک‌کاناله برای سطح)، FMU 861 (تک‌کاناله برای جریان یا سطح) یا FMU 862 (دوکاناله برای جریان یا سطح) است.
- تنها با نسخه نرم‌افزار 2.2 به بالا در ترنسمیترهای FMU 86x قابل استفاده است.
ویژگی‌های عملیاتی:
- فاصله مسدودسازی (BD): 1.6 متر (۵.۲ فوت) – منطقه‌ای که در آن اکوها قابل تشخیص نیستند.
- عواملی مانند دمای لایه‌بندی شده هوا، سطح بازتاب ماده، نویز زمینه، و محل نصب روی برد تأثیر می‌گذارند.
- فرکانس کاری: 11 کیلوهرتز (در ۲۳ درجه سانتیگراد)، نرخ پالس بین ۱ تا ۱۰ هرتز.
- دقت بالا نیازمند دمای ثابت و سرعت صوت یکنواخت در مسیر اندازه‌گیری است.
- برای اندازه‌گیری هیدروکربن‌های آلیفاتیک مناسب نیست.
نصب و مونتاژ:
- نصب از طریق یقه رزوه‌ای انجام می‌شود.
- برای نصب بهینه، لبه پایینی سنسور باید داخل مخزن قرار گیرد.
- منطقه تشخیص نباید شامل موانع داخلی یا جریان پرشده باشد.
- سنسور باید در مرکز قیف خروجی قرار گیرد.
- سطح سنسور باید تا حد امکان موازی سطح ماده باشد.
- دیافراگم دارای پوشش PTFE است و نباید آسیب ببیند.
- واحد تراز FAU 40 برای نصب آسان با تنظیم ارتفاع و زاویه موجود است.
- کابل سنسور نباید به‌عنوان سیم نگهدارنده استفاده شود.
- در محیط‌های دارای خطر انفجار، کابل باید طبق مقررات نصب شود.
محدودیت‌های تشخیص و زاویه پرتو:
- زاویه پرتو (3dB) سنسور FDU 86 برابر ۶ درجه است.
- در برد ۷۰ متری، شعاع پرتو حدود ۳.۶ متر است.
- در یک‌سوم ابتدایی برد، وجود موانع داخلی تأثیر زیادی دارد.
اتصال الکتریکی:
- کابل متصل استاندارد: ۵ متر، تا ۳۰ متر به‌صورت سفارشی؛ قابل افزایش تا ۳۰۰ متر با جعبه ترمینال.
- استفاده از کابل دوسیمه با شیلد الزامی است.
- مقطع کابل 0.75 mm²، جنس کابل: سیلیکونی.
- کابل‌های افزایشی با شماره سفارش 52000261 موجود هستند.
گرمایش:
- واحد گرمایش فقط برای سنسورهای FDU 80 و 81 در دسترس است. FDU 86 این قابلیت را ندارد.
محدوده‌های عملیاتی:
- دمای نگهداری: -40 تا +150 درجه سانتیگراد.
- رطوبت نسبی: ۱۰۰٪.
- دمای فرایندی بسته به نوع گواهینامه متغیر است:
- استاندارد/CSA GP: -40 تا +150°C
- ATEX/FM/CSA کلاس D: تا ۱۴۰°C یا ۸۰°C
- ATEX گاز (II 2 G): تا T5 (۹۰°C) و T6 (۷۵°C)
- فشار حداکثر: 3 بار (44 psi)، برای فشار بالاتر باید با شرکت تماس گرفته شود.
مواد سازنده:
- بدنه: UP
- رزوه: UP یا فولاد ضدزنگ 1.4301 (AISI 304)
- دیافراگم: آلومینیوم با پوشش PTFE
- درزگیر دیافراگم: سیلیکون
- کابل: سیلیکونی
گواهینامه‌ها و تاییدیه‌ها:
- مناسب برای مناطق دارای خطر انفجار با گواهینامههای مختلف مانند ATEX، FM، CSA، TIIS.
- دارای نشان CE و مطابق با استانداردهای صنعتی مانند NAMUR و EMC اروپا.
لوازم جانبی:
- واحد تراز FAU 40
- قاب نصب، براکت دیواری، فلنج‌ها
- سنسور دمای خارجی FMT 131 (در صورت نیاز)
- کاور محافظ، بازوی نگهدارنده (برای مدل‌های دیگر)
ابعاد و وزن:
- وزن: ۵ کیلوگرم (۱۰.۹ پوند)
قطعات یدکی:
- قیف، درزگیر، کابل با شماره سفارش مشخص
اطلاعات تکمیلی:
- اطلاعات فنی کامل در سند TI 190F/00/en
- راهنمای نصب و بهره‌برداری در BA 100F/00/en
- اطلاعات FAU 40 در TI 179F/00/en
- استانداردهای EMC در TI 241F/00/en
