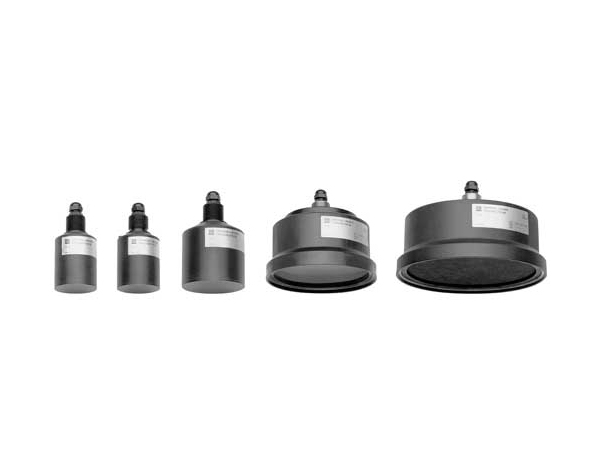

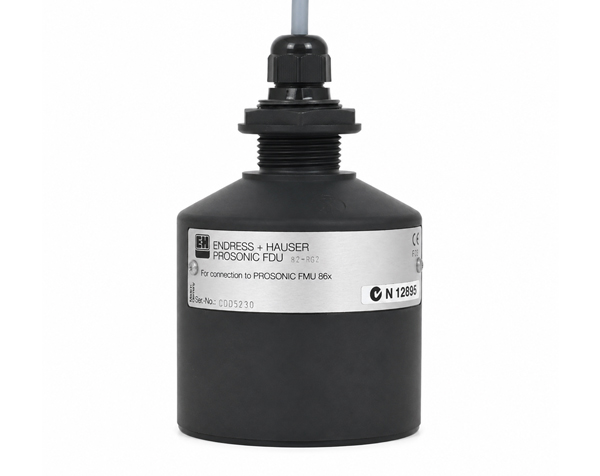

سنسور اولتراسونیک Prosonic FDU82 یکی از حسگرهای سری FDU 80…86 از شرکت Endress+Hauser است که برای اندازه‌گیری سطح و جریان به صورت غیر تماسی و مداوم طراحی شده‌اند. این حسگرها برای استفاده در فلوم‌ها، ویری‌ها، مخازن و سیلوها مناسب هستند. حسگر FDU82، مانند سایر حسگرهای این سری، به گونه‌ای طراحی شده که نسبت به آلودگی و تجمع مواد مقاوم باشد و در برابر شرایط جوی و غوطه‌وری ایمن است (IP 68). یک سنسور دما به طور یکپارچه در این حسگرها گنجانده شده است. این حسگر همچنین برای استفاده در مناطق خطرناک انفجاری مناسب است.
اصول اندازه‌گیری و بازه‌ها:
• اصل اندازه‌گیری بر اساس اندازه‌گیری سطح با استفاده از امواج فراصوت و زمان بازگشت آن است. یک پالس فراصوت از حسگر ارسال شده و پس از برخورد با سطح ماده، بازتاب آن دوباره توسط همان حسگر شناسایی می‌شود. زمان لازم برای رفت و برگشت پالس متناسب با فاصله است که با استفاده از سرعت صوت محاسبه می‌شود.
• حسگر FDU82 دارای حداکثر برد اندازه‌گیری ۲۰ متر (۶۵ فوت) برای مایعات و ۱۰ متر (۳۲ فوت) برای جامدات است.
سیستم اندازه‌گیری:
• برای استفاده از حسگر FDU 82، به یک ترنسفومتر سازگار نیاز است. ترنسفومترهای سازگار شامل مدل‌های Prosonic FMU 860 (یک کاناله برای سطح)، FMU 861 (یک کاناله برای جریان یا سطح) و FMU 862 (دو کاناله) هستند.
ویژگی‌های عملیاتی:
• فاصله مسدود (BD) برای حسگر FDU 82 معادل ۰.۸ متر (۲.۶ فوت) است. این حداقل فاصله است که پایین حسگر قرار دارد و در آن نمی‌توان بازتاب امواج را شناسایی کرد. در صورتی که حداکثر سطح در داخل این فاصله قرار گیرد، باید از نصب حسگر بر روی لوله خودداری شود.
• حداکثر برد اندازه‌گیری تحت تأثیر عواملی مانند کاهش شدت پالس فراصوت در هوا و ویژگی‌های سطح بازتاب‌دهنده محصول قرار می‌گیرد. شرایطی مانند لایه‌بندی دما، پرده‌های پرکننده، گرد و غبار و ویژگی‌های سطح (جامدات سخت/نرم، مایعات آرام/آشفته/فومی) می‌توانند برد اندازه‌گیری را کاهش دهند. همچنین نویز پس‌زمینه و محل نصب نیز نقش دارند.
• فرکانس عملیاتی برای FDU 82 (در دمای ۲۳ درجه سانتی‌گراد) معادل ۲۹ کیلوهرتز است. فرکانس پالس بین ۱ هرتز و ۱۰ هرتز است که بسته به برد اندازه‌گیری متغیر است.
• برای دقت بالا، دما و سرعت صوت در مسیر اندازه‌گیری باید ثابت باشند. تغییرات دمایی زیاد یا تغییر مخلوط‌های گازی باید در برنامه‌ریزی ترنسفومتر لحاظ شوند.
نصب و قرارگیری:
• حسگر FDU 82 معمولاً از طریق یک شیار رزوه‌ای روی یک کلاهک نصب می‌شود.
• نصب باید به گونه‌ای باشد که لبه پایینی حسگر به داخل مخزن پروژه شود. منطقه شناسایی باید از اجزای داخلی یا پرده پرکننده دور باشد. برای اندازه‌گیری قابل اعتماد زمانی که سیلو خالی است، حسگر باید در مرکز قیف خروجی قرار گیرد.
• واحد تراز FAU 40 به عنوان لوازم جانبی برای کمک به موقعیت‌یابی دقیق حسگر موجود است.
• برای نصب در مناطق خطر انفجار، کابل اتصال باید طبق مقررات محلی در داخل لوله‌کشی قرار گیرد.
محدوده‌های تشخیص و زاویه پرتو:
• پالس فراصوت به شکل یک پرتو است که با فاصله افزایش می‌یابد. اشیاء درون این پرتو بازتاب‌هایی ایجاد می‌کنند. زاویه پرتو ۳ دسی‌بل (α) برای تخمین شعاع پرتو استفاده می‌شود.
• برای حسگر FDU 82، زاویه پرتو ۳ دسی‌بل (α) معادل ۸ درجه است.
◦ برای مایعات (تا برد ۲۰ متر)، شعاع (r) در ۲۰ متر معادل ۱.۴ متر (۴.۶ فوت) است.
◦ برای جامدات (تا برد ۱۰ متر)، شعاع (r) در ۱۰ متر معادل ۰.۷ متر (۲.۳ فوت) است.
• لبه‌ها و اجزای داخلی در یک سوم ابتدایی برد اندازه‌گیری به دلیل تمرکز بالای انرژی پرتو اهمیت بیشتری دارند.
اتصال الکتریکی:

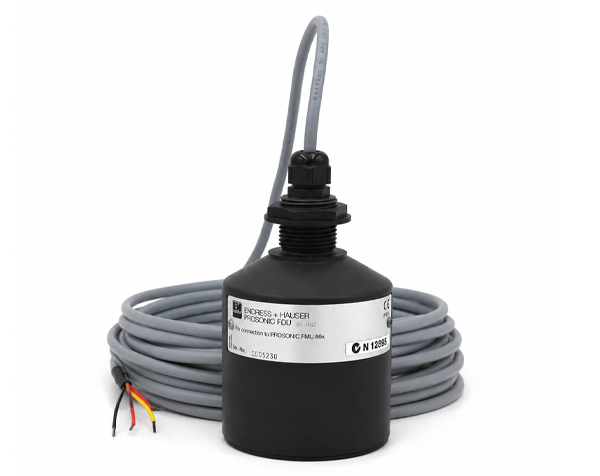

• حسگر به همراه یک کابل ثابت معمولاً به طول ۵ متر عرضه می‌شود که به طور اختیاری تا ۳۰ متر نیز قابل سفارش است. مقطع عرضی کابل ۰.۷۵ میلی‌متر مربع (AWG 18) است.
• اتصال می‌تواند مستقیماً در محفظه ترنسفومتر FMU انجام شود (ترمینال‌ها تا ۲.۵ میلی‌متر مربع) یا از طریق جعبه ترمینال، که امکان استفاده از کابل اضافی تا ۳۰۰ متر را فراهم می‌کند.
• برای اتصال باید از کابل دو سیمه، شیلد شده استفاده شود که شیلد به عنوان کابل بازگشتی عمل می‌کند و نیاز به پیوستگی الکتریکی بین حسگر و ترنسفومتر بدون اتصال به زمین دارد.
محدودیت‌های عملیاتی (دما و فشار):
• دمای ذخیره‌سازی برای حسگر FDU 82 از -۴۰ تا +۸۰ درجه سانتی‌گراد (-۴۰ تا +۱۷۶ درجه فارنهایت) است.
• محدودیت‌های دما برای فرآیند بسته به گواهی‌ها:
◦ استاندارد (R) / CSA GP (U): -۲۰ تا +۸۰ درجه سانتی‌گراد [-۴۰ تا +۸۰ درجه سانتی‌گراد برای محدوده محدود].
◦ ATEX II 2 G (J) / FM (Q) / CSA (S): گواهی T5 برای دمای -۲۰ تا +۸۰ درجه سانتی‌گراد؛ گواهی T6 برای دمای -۲۰ تا +۶۰ درجه سانتی‌گراد.
• حداکثر فشار فرآیند برای حسگر FDU 82 معادل ۲ بار (۲۹ psi) فشار مطلق است.
مواد ساخت:
• بدنه: PP-GF.
• رزوه: PP-GF.
• دیافراگم: EPDM.
• کابل اتصال: PVC.
