ترانسمیتر تک کاناله / Liquiline M CM42

معرفی Liquiline M CM42: ترنسمیتر دو سیمی چندکاره برای تحلیل مایعات

Liquiline M CM42 از Endress+Hauser یک ترنسمیتر دو سیمی پیشرفته است که برای تحلیل جامع مایعات در طیف گسترده‌ای از کاربردهای صنعتی طراحی شده است. این دستگاه مقاوم و کاربرپسند، اندازه‌گیری‌های دقیق پارامترهای کلیدی مانند pH/ORP (رداکس)، رسانایی الکتریکی و اکسیژن محلول را فراهم می‌کند. چه شما به پایش دقیق در فرآیندهای شیمیایی پیچیده، کنترل کیفیت سختگیرانه در صنایع داروسازی یا فناوری غذایی نیاز داشته باشید، یا در محیط‌های خطرناک به دنبال راه‌حلی مطمئن باشید، Liquiline M CM42 یک راه‌حل انعطاف‌پذیر و مقرون به صرفه ارائه می‌دهد.

مزایای کلیدی: افزایش کارایی و ایمنی در فرایندهای شما

سرمایه‌گذاری در Liquiline M CM42 مزایای فراوانی برای عملیات شما به ارمغان می‌آورد که عبارتند از:

• کاهش هزینه‌ها: طراحی دستگاه با هدف بهره‌وری بالا و ویژگی‌های کمکی که منجر به کاهش هزینه‌های عملیاتی می‌شود.

• راه‌اندازی سریع: عملکرد Quick Setup و navigator ساده نصب و تنظیم اولیه دستگاه را تسهیل نموده و زمان راه‌اندازی را به حداقل می‌رساند.

• فناوری Memosens: برای سنسورهای سازگار، پشتیبانی از فناوری دیجیتال Memosens امکان اتصال plug & play سنسورهای پیش‌کالیبره شده از آزمایشگاه را فراهم می‌آورد؛ به گونه‌ای که نیازی به کالیبراسیون در محل نبوده و زمان توقف کاهش می‌یابد. همچنین، فناوری Memosens امکان تشخیص فعال شکستن کابل را برای افزایش اطمینان و ایمنی سیستم فراهم می‌کند.

• بهینه‌سازی فرایند و نگهداری: با استفاده از داده‌های جمع‌آوری شده توسط فناوری Memosens، می‌توانید بینش عمیقی از فرایندها به دست آورده و برنامه‌های نگهداری پیشگیرانه تنظیم کنید؛ این امر کمک می‌کند از بروز نقص‌های غیرمنتظره جلوگیری و عملکرد مستمر تضمین شود.

• کاهش موجودی قطعات یدکی: طراحی ماژولار Liquiline M CM42، امکان انطباق دستگاه با وظایف اندازه‌گیری مختلف را با نیاز کمتر به قطعات یدکی به همراه دارد.

• مدیریت دارایی موثر: ادغام یکپارچه دستگاه با سیستم‌های Fieldcare و W@M (Web Asset Management) از Endress+Hauser، مدیریت دارایی، تشخیص عیب و مستندسازی را تسهیل می‌کند.

• افزایش ایمنی: نسخه‌های مختلف دستگاه برای کاربرد در مناطق خطرناک مناسب بوده و فناوری Memosens با انتقال سیگنال بدون تماس از بروز مشکلات ناشی از ورود رطوبت به اتصالات سنسور جلوگیری می‌کند. همچنین نسخه‌های Liquiline M CM42 SIL برای استفاده در سیستم‌های ایمنی مرتبط با استاندارد IEC 61508 طراحی شده‌اند که امکاناتی مانند انتقال امن مقادیر اندازه‌گیری شده، نظارت بر حدهای مجاز و کالیبراسیون امن را ارائه می‌دهند.

کاربردهای چندگانه در صنایع مختلف

Liquiline M CM42 یک ترنسمیتر چندکاره است که در طیف وسیعی از کاربردهای تحلیل مایعات در صنایع متفاوت کاربرد دارد:

• فرآیندهای شیمیایی: از تولید شیمیایی پایه تا ساخت مواد شیمیایی تخصصی، CM42 اندازه‌گیری‌های دقیق را برای کنترل فرایند و تضمین کیفیت فراهم می‌کند.

• صنعت داروسازی: در این بخش با نظارت دقیق بر پارامترهای حیاتی مانند آب، فرآیند تخمیر، و سیستم‌های CIP، تضمین کیفیت محصولات و رعایت استانداردهای سختگیرانه حاصل می‌شود.

• فناوری غذایی: در صنایع غذایی و نوشیدنی، حفظ بهداشت و کیفیت بسیار مهم است؛ CM42، به‌ویژه در نسخه‌های استیل ضدزنگ بهداشتی، جهت پایش pH، رسانایی و سطح اکسیژن ایده‌آل است.

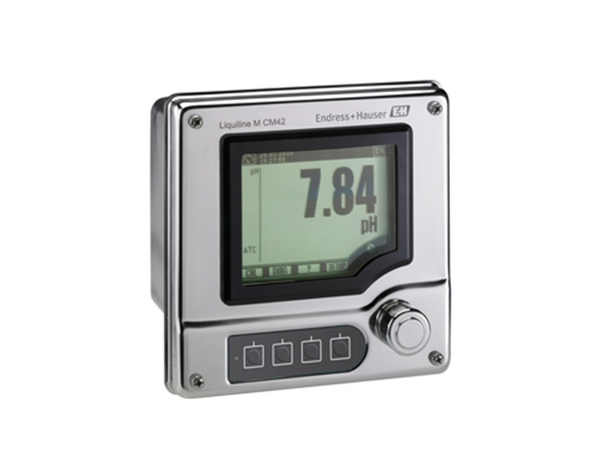

• کاربرد در مناطق خطرناک: نسخه‌های تأیید شده برای استفاده در مناطق خطرناک، امکان اندازه‌گیری ایمن و دقیق در محیط‌های دارای احتمال انفجار یا شرایط خاص را فراهم می‌کنند.

توجه داشته باشید که استفاده از ترنسمیتر به نوع سنسور متصل شده وابسته بوده و باید به دستورالعمل‌های استفاده تعیین‌شده در دفترچه راهنمای سنسور پایبند بود. خود ترنسمیتر برای درجه آلودگی 3 مطابق با استاندارد IEC/EN 61010-1 مناسب است.

اتصال و یکپارچگی با سنسورهای متنوع

Liquiline M CM42 از نظر اتصال سنسور بسیار منعطف بوده و از هر دو نوع سنسورهای دیجیتال Memosens و سنسورهای آنالوگ پشتیبانی می‌کند:

• اندازه‌گیری pH/ORP: قابلیت استفاده با انواع سنسورهای pH و ORP، چه آنالوگ و چه دیجیتال (با فناوری Memosens) مانند الکترودهای شیشه‌ای و سنسورهای ISFET.

• اندازه‌گیری رسانایی: پشتیبانی از سنسورهای رسانایی به‌صورت هدایت‌کننده و القایی، چه نسخه‌های آنالوگ و چه دیجیتال (Memosens)، به منظور ارائه اندازه‌گیری دقیق در دامنه‌های مختلف.

• اندازه‌گیری اکسیژن: پیش‌بینی شده برای اندازه‌گیری اکسیژن محلول با استفاده از سنسورهای دیجیتال مبتنی بر فناوری Memosens.

از مزایای فناوری Memosens می‌توان به انتقال داده بدون تماس، کالیبراسیون پیش‌کالیبره در آزمایشگاه و نگهداری پیش‌بینی‌شده بر اساس تشخیص وضعیت سنسور اشاره کرد.

Liquiline M CM42 SIL: تضمین ایمنی عملکرد در برنامه‌های بحرانی

برای کاربردهای بحرانی که نیاز به ایمنی عملکرد (Functional Safety) دارند، نسخه Liquiline M CM42 SIL ارائه شده است. این نسخه مطابق با استاندارد IEC 61508 طراحی شده و قابلیت‌های SIL 2 (سخت‌افزاری) و SIL 3 (نرم‌افزاری) را برای عملکردهای ایمنی فراهم می‌کند. از جمله عملکردهای ایمنی این نسخه می‌توان به موارد زیر اشاره کرد:

1. انتقال امن مقدار میلی‌ولت اندازه‌گیری شده و خروجی تبدیل شده pH با استفاده از خروجی‌های جریان.

2. نظارت بر حدهای مجاز مقدار pH.

3. کالیبراسیون و تنظیم امن.

برای فعال‌سازی عملکردهای ایمنی، دستگاه باید به حالت‌های “SIL mode” و “SIL measurement mode” سوئیچ شود که از طریق رابط کاربری و با رمز عبور تخصصی محافظت می‌شود. پس از راه‌اندازی مجدد یا روشن شدن، دستگاه به حالت “Classic mode” (حالت غیرایمنی) بازمی‌گردد. همچنین، در حالت SIL دستگاه می‌تواند در وضعیت امن فعال (active safe state) یا وضعیت امن غیرفعال (passive safe state) عمل کند تا در صورت بروز مشکل جدی، سیستم متوقف شده و اطلاعات لازم نمایش داده شود. کالیبراسیون ایمن (دو نقطه‌ای برای pH و یک نقطه‌ای برای دما) نیز در حالت SIL انجام شده و در دفاتر کالیبراسیون با علامت “SIL” ثبت می‌گردد. آزمون‌های اثبات عملکرد (Proof Tests) نیز برای تضمین عملکرد صحیح ترنسمیتر، کابل و سنسور الزامی است.

مشخصات فنی: طراحی شده برای عملکرد قابل اعتماد

Liquiline M CM42 ویژگی‌های فنی متعددی را در بر دارد که آن را برای استفاده در محیط‌های صنعتی مناسب می‌سازد:

• ورودی: امکان اتصال یک یا دو سنسور pH/ORP، یک سنسور رسانایی و یا یک سنسور اکسیژن وجود دارد. علاوه بر این، می‌توان یک سنسور دما به صورت اختیاری به آن متصل نمود.

• خروجی: ترنسمیتر معمولاً دارای یک یا دو خروجی جریان غیرفعال 4 تا 20 میلی‌آمپر است. برخی نسخه‌ها امکان جداسازی از مدار سنسور (فقط در نسخه‌های Memosens) و از یکدیگر را دارند. پشتیبانی از ارتباط HART در اولین حلقه جریان وجود دارد و بسته به نسخه نرم‌افزار، پروتکل‌های ارتباطی PROFIBUS PA و FOUNDATION Fieldbus نیز قابل استفاده هستند. محدوده خروجی معمولاً از 3.6 تا 21.5 میلی‌آمپر می‌باشد و در صورت بروز خرابی دستگاه، جریان خطای استاندارد (مانند 3.6 mA، 21.5 mA یا 22.0 mA) نمایش داده می‌شود.

• منبع تغذیه: Liquiline M CM42 یک دستگاه دو سیمی از نوع تغذیه حلقه‌ای است که نیروی مورد نیاز از طریق حلقه خروجی تامین می‌شود. ولتاژ حداقل تغذیه دستگاه، وابسته به جریان خروجی و حضور ارتباط HART، معمولاً از 11.5 تا 18 ولت DC متغیر است؛ و حداکثر ولتاژ تغذیه 30 ولت DC می‌باشد.

• بازه‌های اندازه‌گیری: این بازه‌ها به سنسور متصل و حالت عملیاتی تنظیم شده وابسته است. به عنوان مثال، در حالت pH محدوده متغیر می‌تواند از -2 pH تا 16 pH باشد، و در حالت ORP میلی‌ولت از -2000 mV تا 2000 mV.

• دمای محیط: دمای عملیاتی دستگاه نسخه‌های غیر انفجاری معمولاً از -30 تا 70 درجه سانتی‌گراد (معادل -20 تا 160 درجه فارنهایت) است؛ در نسخه‌های مناطق خطرناک ممکن است این دامنه محدودتر باشد.

• درجه حفاظتی: معمولاً دستگاه دارای درجه حفاظت IP66/67 مطابق با استاندارد NEMA TYPE 4X بوده که از نفوذ آب و خوردگی جلوگیری می‌کند.

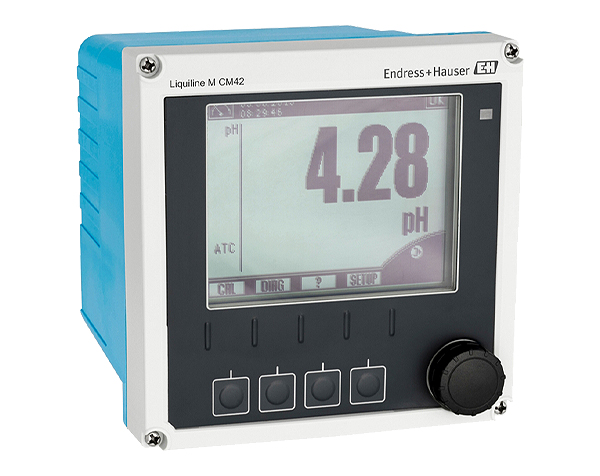

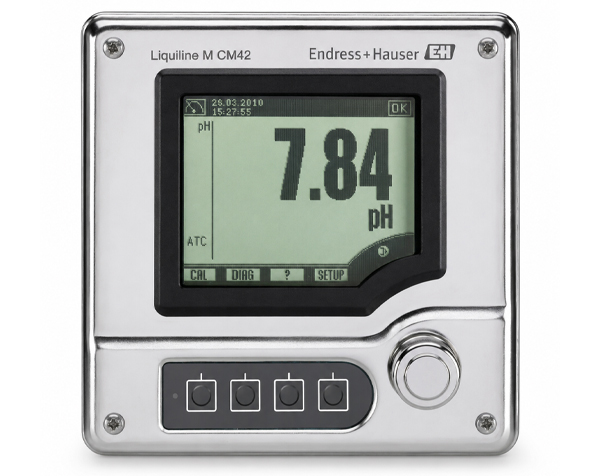

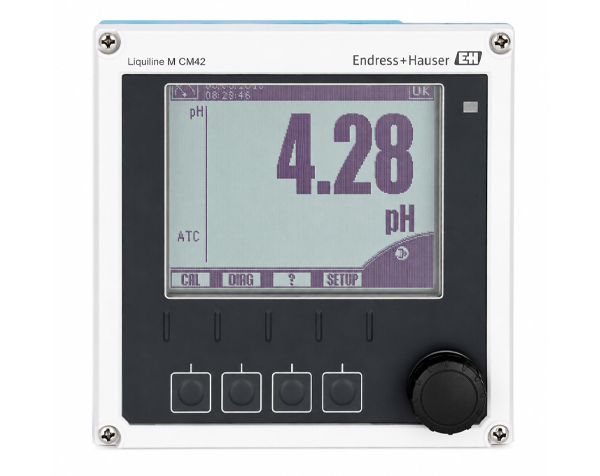

• مواد سازنده: بدنه دستگاه در دو نوع پلاستیکی (PC-FR) مقاوم و استیل ضدزنگ (1.4301 / AISI 304) به همراه آب‌بندهای مختلف از جنس سیلیکون و EPDM عرضه می‌شود.

• ابعاد و وزن: ابعاد و وزن دستگاه بسته به جنس بدنه متفاوت است؛ نسخه پلاستیکی حدود 1.5 کیلوگرم (3.3 پوند) و نسخه استیل حدود 2.1 کیلوگرم (4.6 پوند) وزن دارد.

• سازگاری الکترومغناطیسی (EMC): دستگاه مطابق با استاندارد IEC 61326-1:2012 جهت مصونیت در برابر تداخل الکترومغناطیسی در محیط‌های صنعتی و خانگی طراحی شده است.

بهره‌برداری و پیکربندی آسان

Liquiline M CM42 با رابط کاربری محلی شامل یک صفحه نمایش ماتریسی نقطه‌ای بزرگ، چهار کلید نرم و navigator طراحی شده تا استفاده از آن ساده و کاربرپسند باشد. ویژگی‌هایی نظیر Quick Setup کاربران را در پیکربندی اولیه راهنمایی کرده و ورود و ویرایش پارامترها، نمایش مقادیر اندازه‌گیری و اطلاعات تشخیصی را امکان‌پذیر می‌سازد. علاوه بر این، از طریق ارتباط HART امکان پیکربندی و تشخیص از راه دور دستگاه نیز فراهم شده است؛ به‌گونه‌ای که با استفاده از Device Description (Liquiline-DD) نصب شده بر روی HART Communicator، می‌توان به تمامی تنظیمات دسترسی داشت. همچنین، ابزار FieldCare از Endress+Hauser به پیکربندی جامع پارامترهای مخصوصی مانند کارکردهای fieldbus و پارامترهای خاص دستگاه کمک می‌کند.

ارتباط HART: نگاهی دقیق به پروتکل

نسخه pHORP ترنسمیتر Liquiline، مطابق با HART protocol revision 7 کار می‌کند. این پروتکل توضیحات دقیقی درباره پیاده‌سازی ارتباط HART در دستگاه ارائه می‌دهد و شامل دستورهای HART رایج و دستورات مخصوص به دستگاه از جمله خواندن/نوشتن پارامترها، فرمان‌های کنترل و کالیبراسیون، دستورات امنیتی و تشخیص وضعیت است. دستگاه از متغیرهای مختلفی جهت نمایش اطلاعات فرایندی (PV، SV، و سایر متغیرهای استاندارد) پشتیبانی کرده و پاسخ‌ها در زمان تقریبی 50 میلی‌ثانیه (حداکثر 200 میلی‌ثانیه) ارائه می‌شوند.

تشخیص و نگهداری

Liquiline M CM42 با امکانات تشخیصی جامع در برابر شرایط مختلف، امکان تولید آلارم‌ها و هشدارهای متعددی نظیر کم بودن شیب، نشت جریان، انقضای کالیبراسیون، مشکل در امپدانس الکترود و نقایص ماژول ارتباطی را فراهم می‌کند. طراحی ماژولار دستگاه همچنین امکان تعویض آسان ماژول‌های مجزا (مانند ماژول سنسور) و به‌روزرسانی عملکرد از طریق ابزارهایی مانند DAT module CY42 و CopyDAT (CY42-C1) را دارد.

گواهینامه‌ها و تأییدیه‌ها

Liquiline M CM42 مطابق با استانداردهای اروپایی و دارای علامت CE است. نسخه‌های مختلف این دستگاه از تأییدیه‌های مناطق خطرناک مانند ATEX، IECEx، NEPSI، EAC Ex، JPN Ex، CSA و FM برخوردار بوده و نسخه SIL آن برای ایمنی عملکرد طبق IEC 61508 معتبر است.

لوازم جانبی و یکپارچه‌سازی سیستم

برای نصب و بهره‌برداری از Liquiline M CM42، لوازم جانبی متنوعی از جمله:

• سخت‌افزار نصب (صفحه‌ها و کیت‌های نصب دیواری یا ستونی)

• پوشش‌های محافظ در برابر شرایط جوی

• کابل‌های اندازه‌گیری Memosens (مانند CYK10) و کابل‌های سنسور آنالوگ (مانند CPK9)

• نگهدارنده‌ها و مجموعه‌های نصب سنسور (به عنوان مثال CPA875، CLA111، CPA442)

• ابزارهای سرویس مانند DAT module CY42 برای مدیریت و به‌روزرسانی پیکربندی

• اجزای سیستم مانند واحدهای نمایش میدانی (مثلاً RIA14، RIA16، RIA15) و موانع فعال برای کاربردهای ایمن

این دستگاه به‌راحتی در معماری‌های مختلف سیستم، از جمله سیستم‌های HART، PROFIBUS PA و FOUNDATION Fieldbus یکپارچه شده و به کنترل‌کننده‌های صنعتی (مانند PLC) و نرم‌افزارهای مدیریت دارایی (مانند FieldCare) متصل می‌گردد.

اطلاعات سفارش و مستندات تکمیلی

برای دریافت اطلاعات دقیق سفارش، از جمله کدهای محصول و گزینه‌های پیکربندی، مستندات فنی Liquiline M CM42 در وب‌سایت Endress+Hauser و اسناد فنی مربوطه در دسترس است. همچنین جهت نصب، راه‌اندازی، بهره‌برداری و نگهداری، به دفترچه‌های راهنمای مربوطه (مانند Operating Instructions و Functional Safety Manual برای نسخه SIL) مراجعه شود. اطلاعات مربوط به سنسورهای سازگار نیز در مستندات فنی موجود می‌باشد.

نتیجه‌گیری: شریک مطمئن شما در تحلیل مایعات

Liquiline M CM42 از Endress+Hauser یک ترنسمیتر دو سیمی چندکاره، قابل اطمینان و کاربرپسند است که در طیف گسترده‌ای از کاربردهای تحلیل مایعات در صنایع شیمیایی، داروسازی، فناوری غذایی و مناطق خطرناک به کار می‌رود. پشتیبانی از سنسورهای دیجیتال و آنالوگ، طراحی مقاوم و امکانات ارتباطی جامع، این دستگاه را به انتخابی ایده‌آل برای بهبود کارایی، ایمنی و اثربخشی فرایندهای شما تبدیل کرده است.
