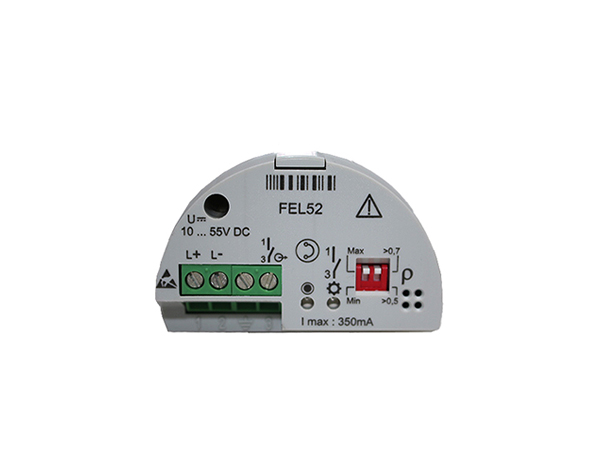

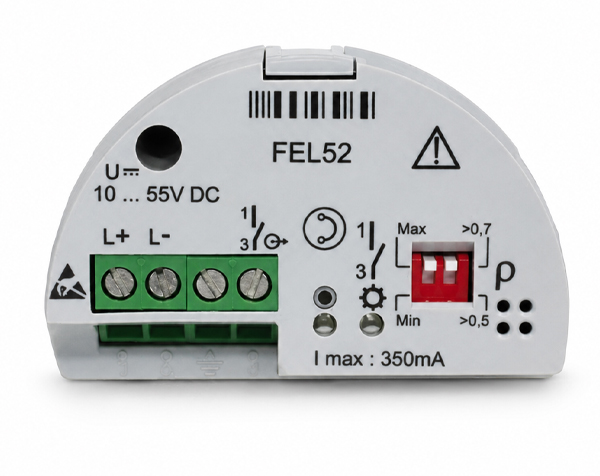

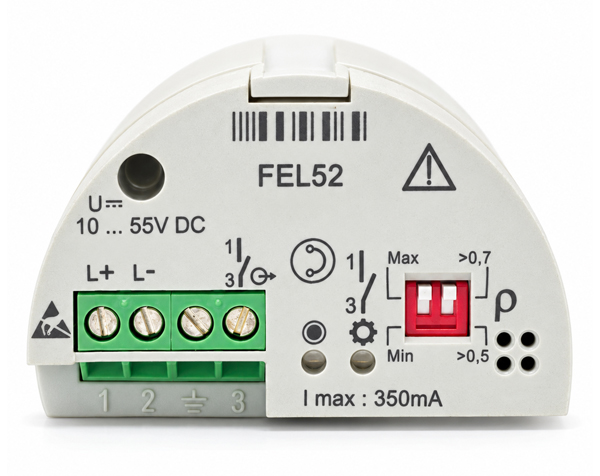

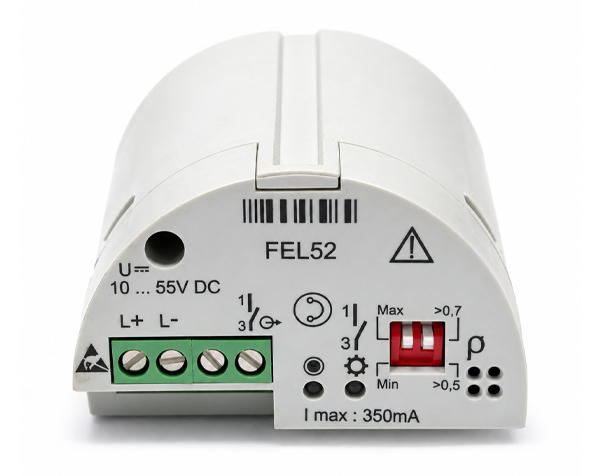

برد الکترونیکی FEL52 یکی از ماژولهای اصلی شرکت Endress+Hauser است که برای استفاده در سوئیچهای سطح ارتعاشی Liquiphant M و Liquiphant S طراحی شده است. این برد بهعنوان بخش پردازشگر سیگنال دستگاه، وظیفه دریافت اطلاعات سنسور، تحلیل وضعیت سطح مایع و ارسال خروجی قابل اطمینان به سیستمهای کنترل صنعتی را بر عهده دارد. بهرهگیری از خروجی ترانزیستوری PNP، سرعت پاسخدهی بالا، قابلیت تشخیص خطا و طراحی مطابق استانداردهای ایمنی، باعث شده است FEL52 یکی از بردهای الکترونیکی پرکاربرد در سیستمهای کنترل سطح شرکت Endress+Hauser باشد.
در بسیاری از صنایع فرآیندی، کنترل دقیق سطح مایعات نقش بسیار مهمی در جلوگیری از سرریز مخازن، حفاظت از پمپها، کنترل فرآیند و افزایش ایمنی خطوط تولید دارد. سوئیچهای سطح Liquiphant M و Liquiphant S با استفاده از فناوری Vibronic یا چنگال ارتعاشی، تغییر وضعیت سطح مایع را تشخیص میدهند و برد FEL52 اطلاعات دریافتشده از سنسور را پردازش کرده و به سیگنال خروجی مناسب برای تجهیزات کنترلی تبدیل میکند. این عملکرد موجب افزایش دقت اندازهگیری، کاهش خطاهای فرآیندی و افزایش قابلیت اطمینان سیستم میشود.
عملکرد Endress+Hauser FEL52 بر پایه پردازش دقیق سیگنالهای تولیدشده توسط سنسور ارتعاشی است. زمانی که چنگال ارتعاشی با مایع تماس پیدا میکند، مشخصات ارتعاش آن تغییر میکند. برد FEL52 این تغییرات را با سرعت و دقت بالا تحلیل کرده و وضعیت وجود یا عدم وجود مایع را تشخیص میدهد. سپس نتیجه پردازش بهصورت خروجی ترانزیستوری PNP در اختیار سیستمهای کنترل صنعتی قرار میگیرد تا فرمانهای لازم برای کنترل تجهیزات فرآیندی صادر شود.
یکی از مهمترین ویژگیهای FEL52، استفاده از خروجی PNP است. این نوع خروجی در بسیاری از سیستمهای اتوماسیون صنعتی استاندارد بوده و امکان اتصال مستقیم به PLC، DCS، رلههای کنترلی و سایر تجهیزات دیجیتال را فراهم میکند. خروجی PNP علاوه بر قابلیت اطمینان بالا، سیمکشی سادهتری نسبت به بسیاری از روشهای سنتی داشته و در پروژههای صنعتی کاربرد گستردهای دارد.
برد FEL52 علاوه بر پردازش اطلاعات، امکان تنظیم پارامترهای عملکرد سیستم را نیز فراهم میکند. کاربران میتوانند متناسب با نیاز فرآیند، پارامترهایی مانند نوع عملکرد خروجی، آستانههای سوئیچینگ، زمان نمونهبرداری و رفتار سیستم در شرایط خطا را تنظیم کنند. این قابلیت باعث میشود دستگاه با شرایط مختلف فرآیندی و الزامات پروژههای صنعتی بهراحتی سازگار شود.
یکی دیگر از قابلیتهای مهم Endress+Hauser FEL52، سیستم هوشمند تشخیص خطا است. این برد بهصورت مداوم وضعیت عملکرد سنسور، تغذیه و مدارهای داخلی را پایش میکند و در صورت بروز مشکلاتی مانند قطعی سنسور، قطع تغذیه، خطای داخلی یا اختلال در مدار اندازهگیری، وضعیت خطا را از طریق LEDهای نشانگر نمایش میدهد. این قابلیت فرآیند عیبیابی را برای کارشناسان تعمیرات و نگهداری بسیار سادهتر کرده و موجب کاهش زمان توقف تجهیزات میشود.
از نظر ایمنی، FEL52 مطابق با الزامات استانداردهای بینالمللی IEC 61508 و IEC 61511-1 طراحی شده است. رعایت این استانداردها باعث شده این برد در کاربردهایی که ایمنی فرآیند اهمیت بالایی دارد، مورد استفاده قرار گیرد. در سیستمهای حفاظت از سرریز مخازن، جلوگیری از خشککار کردن پمپها و فرآیندهای حساس صنعتی، استفاده از تجهیزاتی که مطابق استانداردهای ایمنی عملکرد طراحی شدهاند، اهمیت ویژهای دارد.
برد FEL52 با ولتاژ تغذیه 10 تا 55 ولت DC کار میکند و به دلیل این محدوده ولتاژ، قابلیت استفاده در بسیاری از سیستمهای کنترل صنعتی را دارد. همچنین زمان پاسخدهی این برد حداکثر 0.9 ثانیه است که موجب واکنش سریع سیستم به تغییرات سطح مایع شده و احتمال بروز خطاهای فرآیندی را کاهش میدهد.
از دیگر مشخصات مهم این برد، MTTR یا میانگین زمان تعمیر برابر با 8 ساعت است. این شاخص نشاندهنده سهولت تعمیر، نگهداری و جایگزینی ماژول در صورت بروز خرابی بوده و برای واحدهای صنعتی که کاهش زمان توقف تجهیزات اهمیت دارد، یک مزیت قابل توجه محسوب میشود.
Endress+Hauser FEL52 در صنایع مختلفی کاربرد دارد. در صنایع نفت و گاز برای کنترل سطح مخازن ذخیره، در پتروشیمی برای حفاظت از فرآیندهای حساس، در صنایع غذایی و دارویی برای کنترل سطح مخازن بهداشتی، در تصفیهخانههای آب و فاضلاب برای کنترل پمپها و مخازن و همچنین در صنایع شیمیایی، نیروگاهی و بسیاری از واحدهای فرآیندی که نیازمند کنترل دقیق سطح مایعات هستند، مورد استفاده قرار میگیرد.
یکی از مهمترین نکات هنگام خرید برد الکترونیکی FEL52، توجه به اصالت محصول است. بردهای اورجینال Endress+Hauser ساخت آلمان با استفاده از قطعات الکترونیکی باکیفیت، تستهای دقیق کارخانهای و استانداردهای سختگیرانه تولید میشوند و عملکردی پایدار، دقیق و قابل اعتماد ارائه میدهند. در مقابل، نمونههای غیراصل یا کپی موجود در بازار که عمدتاً منشأ تولید آنها چین است، ممکن است از نظر کیفیت قطعات، دقت پردازش، مقاومت در برابر نویز، طول عمر و سازگاری با تجهیزات اصلی تفاوت قابل توجهی با نسخه اورجینال داشته باشند. استفاده از نسخه اصلی ساخت آلمان موجب حفظ عملکرد صحیح سیستم اندازهگیری، افزایش طول عمر تجهیزات و کاهش هزینههای تعمیر و نگهداری در بلندمدت خواهد شد.
فروشگاه دراک بهعنوان یکی از تأمینکنندگان تخصصی تجهیزات ابزار دقیق، برق صنعتی و اتوماسیون، برد الکترونیکی Endress+Hauser FEL52 اورجینال ساخت آلمان را همراه با ضمانت اصالت کالا، مشاوره تخصصی و پشتیبانی فنی ارائه میکند. کارشناسان این مجموعه آماده بررسی مدل دستگاه، انتخاب برد مناسب، ارائه اطلاعات فنی و تأمین قطعات اصلی Liquiphant M و Liquiphant S هستند. همچنین در صورت موجود بودن کالا، امکان ارسال تجهیزات به سراسر کشور فراهم بوده و فروشگاه دراک با فعالیت در بازار لالهزار تهران خدمات تخصصی تأمین تجهیزات ابزار دقیق و مشاوره فنی را به صنایع مختلف ارائه میدهد.
در مجموع، Endress+Hauser FEL52 یک برد الکترونیکی حرفهای برای سوئیچهای سطح Liquiphant M و Liquiphant S است که با بهرهگیری از خروجی ترانزیستوری PNP، پردازش دقیق سیگنال، سیستم هوشمند تشخیص خطا، زمان پاسخ سریع، استانداردهای ایمنی IEC 61508 و IEC 61511-1 و کیفیت ساخت آلمانی، انتخابی مطمئن برای پروژههای صنعتی است که دقت، ایمنی و قابلیت اطمینان در آنها اهمیت بالایی دارد.
