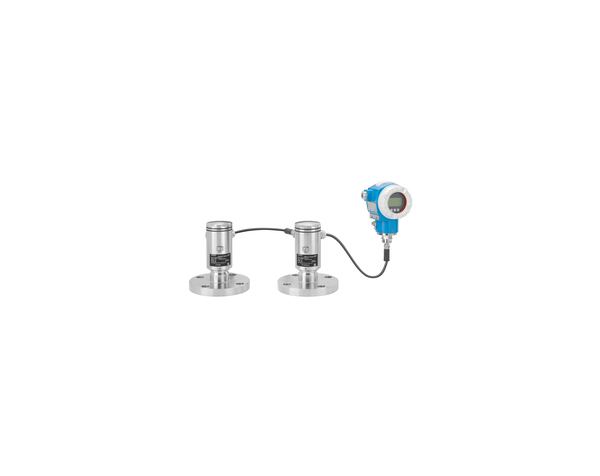

ترانسمیتر اختلاف فشار / FMD71

برای استعلام قیمت تماس بگیرید

در انبار

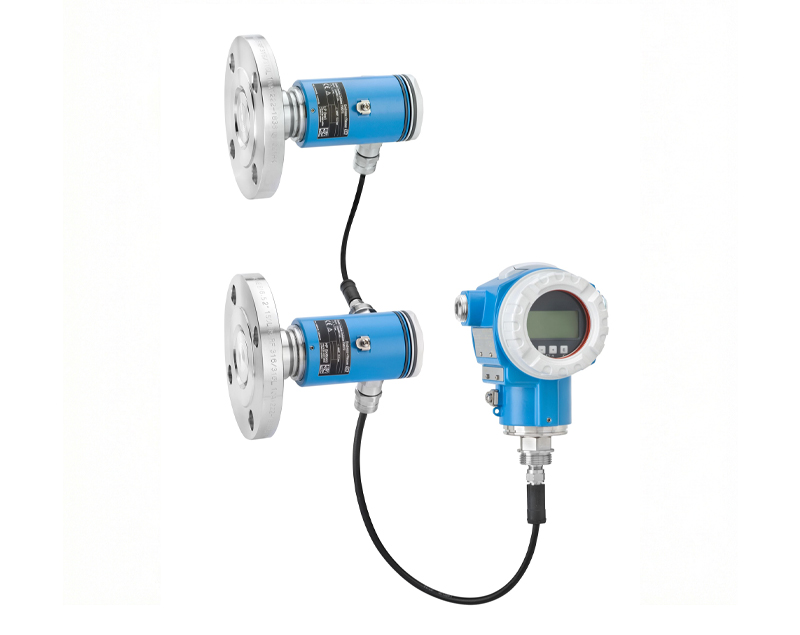

دلتابار FMD71 یک ترانسمیتر اختلاف فشار است که برای اندازه‌گیری دیفرنشیال پرشر و سطح در مخازن تحت فشار طراحی شده است. این دستگاه از سنسورهای سرامیکی استفاده می‌کند. ترانسمیتر دارای دو ماژول سنسور است که فشار (فشار بالا HP و فشار پایین LP) را اندازه‌گیری می‌کنند. فشار تفاضلی یا سطح هیدرواستاتیک در ترانسمیتر محاسبه می‌شود. سیگنال سنسور به صورت دیجیتال ارسال می‌شود. علاوه بر این، دمای سنسور و فشارهای فرآیندی جداگانه موجود در ماژول‌های سنسور را می‌توان به صورت جداگانه ارزیابی و ارسال کرد.

ویژگی‌ها و مزایای کلیدی:

  • نصب آسان به دلیل هم‌ترازی بهینه بدنه.
  • عملکرد دستگاه به راحتی در دسترس.
  • خوانایی بهینه صفحه نمایش اختیاری در محل.
  • نصب آسان لوله به دلیل هم‌ترازی اختیاری ماژول‌ها.

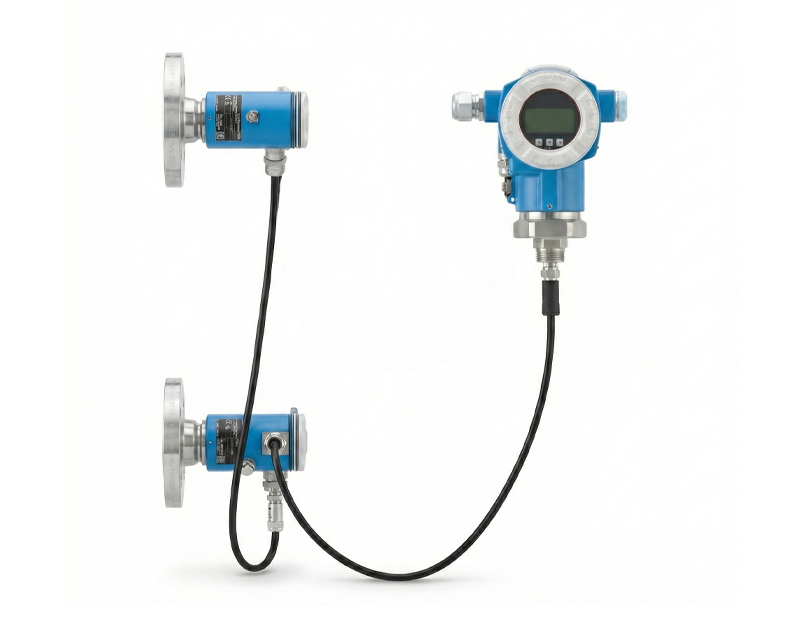

Deltabar FMD71 یک ترانسمیتر اختلاف فشار (دیفرنشیال) پیشرفته از برند معتبر Endress+Hauser است که برای اندازه‌گیری سطح، حجم و جرم مایعات در مخازن تحت فشار و خلا طراحی شده است. این محصول با بهره‌گیری از سلول‌های اندازه‌گیری سرامیکی مقاوم و تکنولوژی ارتباطی HART، دقت بالا و قابلیت اطمینان بیشتری را نسبت به روش‌های مکانیکی سنتی ارائه می‌دهد.

ویژگی‌ها و مزایا

  • افزایش قابلیت اطمینان فرایند: حذف مشکلات مکانیکی و افزایش دسترسی و بهره‌وری سیستم.
  • ایمنی بالا: کاهش ریسک‌های ایمنی با طراحی پیشرفته سیستم فشار دیفرانسیلی الکترونیکی.
  • کاهش هزینه‌های نصب و نگهداری: کاهش زمان نصب، نیاز به قطعات یدکی کمتر و حداقل کردن توقف‌های عملیاتی.
  • اندازه‌گیری چندمتغیره: اندازه‌گیری همزمان فشار دیفرانسیلی، فشار استاتیک و دمای حسگر از یک سیستم.
  • پایش سلامت سیستم: قابلیت عیب‌یابی و نظارت مداوم از طریق ارتباط HART.
  • پایداری و دقت بالا: عملکرد پایدار در طولانی‌مدت با دقت بالا در اندازه‌گیری فشار.
  • مقاومت بالا در برابر اضافه‌بار: تحمل فشارهای بالا تا 40 برابر فشار نامی.

مشخصات فنی

  • سیستم اندازه‌گیری: دو ماژول حسگر دیجیتال و یک ترانسمیتر
  • دامنه اندازه‌گیری: از -1 تا 40 بار (بسته به مدل)
  • خروجی سیگنال: 4 تا 20 میلی‌آمپر با ارتباط HART
  • منبع تغذیه: 13 تا 45 ولت DC
  • محدوده دمای محیطی: -40 تا +80 درجه سانتی‌گراد
  • حفاظت در برابر نفوذ: IP66/68 و NEMA 4x/6P
  • مواد دیافراگم: سرامیکی (Ceraphire®) با خلوص 99.9%

کاربردها

ترانسمیتر اختلاف فشار Deltabar FMD71 برای صنایع مختلفی از جمله:

  • نفت و گاز (اندازه‌گیری سطح در مخازن تحت فشار)
  • صنایع شیمیایی (پایش سطح و فشار در راکتورها)
  • نیروگاه‌ها (کنترل سطح در بویلرها و سیستم‌های بخار)
  • صنایع غذایی و دارویی (حسگرهای مقاوم و بهداشتی برای کاربردهای حساس)

چرا ترانسمیتر اختلاف فشار Deltabar FMD71 را از فروشگاه دراک تهیه کنیم؟

فروشگاه دراک با ارائه مشاوره تخصصی، گارانتی اصلی و بهترین قیمت، انتخابی مطمئن برای خرید تجهیزات ابزار دقیق صنعتی از برندهای معتبر جهانی مانند Endress+Hauser است.

برای دریافت مشاوره و خرید FMD71، با ما تماس بگیرید.

راهنمای نصب:

FMD71 دارای چندین گزینه و ملاحظات نصب است.

  • محل نصب: دستگاه باید در مکانی نصب شود که برای بهره‌برداری و نگهداری به راحتی در دسترس باشد.
  • جهت‌گیری: دستگاه را می‌توان در جهت‌های مختلف نصب کرد که انعطاف‌پذیری در نصب را فراهم می‌کند.
  • نصب عمومی: هنگام نصب دستگاه، اطمینان از عدم نفوذ رطوبت به داخل بدنه ضروری است. هنگام اندازه‌گیری در محیط‌هایی که حاوی مواد جامد هستند، مانند مایعات کثیف، استفاده از جداکننده‌ها توصیه می‌شود.
  • عایق حرارتی: نسخه دمای بالای FMD71 فقط تا ارتفاع معینی می‌تواند عایق شود. حداکثر ارتفاع مجاز عایق روی دستگاه نشان داده شده است و مربوط به مواد عایق با رسانایی حرارتی ≤ 0.04 وات/(متر در کلوین) و حداکثر دمای محیط و فرآیند مجاز است. ارتفاع عایق روی اتصالات بهداشتی نشان داده نشده است.
  • نصب ماژول سنسور: ماژول‌های سنسور با اتصالات فرآیندی PVDF و اتصالات رزوه شده باید با استفاده از براکت نصب ارائه شده نصب شوند. مهم است که جبران فشار و فیلتر GORE-TEX® عاری از هرگونه آلودگی باشد. دیافراگم‌های جداسازی فرآیند نباید با اشیاء سخت یا نوک تیز تمیز یا لمس شوند.

مشخصات فرآیند:

FMD71 برای عملکرد در پارامترهای فرآیندی خاص طراحی شده است.

  • محدوده دمای فرآیند:
    • برای دستگاه‌هایی با غشای فرآیندی سرامیکی، محدوده‌های دما به شرح زیر است:
      • رزوه و فلنج: -25 تا +125 درجه سانتی‌گراد (-13 تا +257 درجه فارنهایت).
      • اتصالات بهداشتی: -25 تا +130 درجه سانتی‌گراد (-13 تا +266 درجه فارنهایت)، با حداکثر 150 درجه سانتی‌گراد (302 درجه فارنهایت) به مدت حداکثر 60 دقیقه.
      • نسخه دمای بالا: -15 تا +150 درجه سانتی‌گراد (+5 تا +302 درجه فارنهایت).
    • این محدوده‌های دما برای عملکرد دائمی FMD71 است. برای دستگاه‌های دارای اتصالات فرآیندی بهداشتی، دمای بالاتر (حداکثر 150 درجه سانتی‌گراد (302 درجه فارنهایت)) ممکن است برای مدت کوتاهی (حداکثر 60 دقیقه) برای اهداف تمیز کردن اعمال شود.
    • محدوده‌های دمای فرآیند برای مواد آب‌بندی مختلف به شرح زیر است:
      • EPDM: -20 تا +130 درجه سانتی‌گراد (-4 تا +266 درجه فارنهایت)، 150 درجه سانتی‌گراد (302 درجه فارنهایت) به مدت حداکثر 60 دقیقه.
      • FFKM Kalrez 7075: +5 تا +125 درجه سانتی‌گراد (+41 تا +257 درجه فارنهایت).
      • FFKM Kalrez 6221 FDA: -5 تا +150 درجه سانتی‌گراد (+23 تا +302 درجه فارنهایت).
      • Fluoroprene XP40 FDA: +5 تا +150 درجه سانتی‌گراد (+41 تا +302 درجه فارنهایت).
      • VMQ Silicone FDA: -35 تا +85 درجه سانتی‌گراد (-31 تا +185 درجه فارنهایت) یا -20 تا +85 درجه سانتی‌گراد (-4 تا +185 درجه فارنهایت).
  • محدوده فشار فرآیند: محدوده فشار دستگاه بسته به سنسور و پیکربندی متفاوت است. برای اطلاعات بیشتر در مورد رتبه‌بندی فشار، به بخش “سنسور و محدوده‌های اندازه‌گیری” در زیر مراجعه کنید.

ساختار مکانیکی:

ساختار مکانیکی FMD71 شامل چندین جزء کلیدی است.

  • ارتفاع دستگاه: ارتفاع کلی دستگاه به بدنه ترانسمیتر و اتصال فرآیند بستگی دارد.
  • بدنه‌های ترانسمیتر:
    • بدنه T14: این بدنه با یک صفحه نمایش اختیاری در کنار آن موجود است. بدنه T14 دارای ابعاد و وزن‌های زیر است:
      • با صفحه نمایش: 1.7 کیلوگرم (3.75 پوند) برای آلومینیوم و 2.6 کیلوگرم (5.73 پوند) برای فولاد ضد زنگ.
      • بدون صفحه نمایش: 1.6 کیلوگرم (3.53 پوند) برای آلومینیوم و 2.5 کیلوگرم (5.51 پوند) برای فولاد ضد زنگ.
      • ارتفاع بدنه T14، 152 میلی‌متر (5.98 اینچ) است.
      • بدنه T14 در دو جنس آلومینیوم یا فولاد ضد زنگ موجود است.
      • بدنه T14 دارای درجه حفاظت IP66/68 NEMA 4x/6P است.
      • ورودی‌های کابل بدنه T14 از نوع M20، G ½ اینچ یا NPT ½ اینچ است.
    • بدنه T17: این بدنه نیز دارای یک صفحه نمایش اختیاری در کنار آن است.
      • با صفحه نمایش: 2.6 کیلوگرم (5.73 پوند).
      • بدون صفحه نمایش: 2.5 کیلوگرم (5.51 پوند).
      • ارتفاع بدنه T17، 132 میلی‌متر (5.2 اینچ) است.
      • بدنه T17 از جنس فولاد ضد زنگ 316L ساخته شده است.
      • بدنه T17 دارای درجه حفاظت IP66/68 NEMA 6P است.
      • ورودی‌های کابل بدنه T17 از نوع M20، G ½ اینچ یا NPT ½ اینچ است.
  • بدنه سنسور:
    • ارتفاع بدنه سنسور 145 میلی‌متر (5.71 اینچ) است.
    • بدنه سنسور دارای ورودی‌های کابل M20 یا NPT ½ اینچ است.
  • اتصال الکتریکی: گزینه‌های اتصال الکتریکی شامل موارد زیر است:
    • ورودی کابل M20.
    • رزوه G ½ اینچ با ورودی کابل M20.
    • رزوه NPT ½ اینچ با رزوه NPT ½ اینچ.
  • اتصالات فرآیند: FMD71 انواع اتصالات فرآیند را برای تطبیق با کاربردهای مختلف ارائه می‌دهد:
    • غشای فرآیندی داخلی: این موارد شامل رزوه های DIN 13، رزوه های ISO 228 G و رزوه های ANSI است.
      • رزوه DIN 13: M20 x 1.5.
        • ارتفاع استاندارد 29 میلی‌متر (1.14 اینچ)، نسخه دمای بالا 107 میلی‌متر (4.21 اینچ).
      • رزوه ISO 228 G: G ½ اینچ و G ¼ اینچ.
        • ارتفاع استاندارد 29 میلی‌متر (1.14 اینچ)، نسخه دمای بالا 107 میلی‌متر (4.21 اینچ).
      • رزوه ANSI: NPT ½ اینچ و NPT ¼ اینچ.
        • ارتفاع استاندارد 29 میلی‌متر (1.14 اینچ)، نسخه دمای بالا 107

برای دانلود کاتالوگ اسکن کنید

برای دانلود کاتالوگ اسکن کنید

در اینجا چند سوال متداول (FAQ) به طور خاص در مورد Deltabar FMD71، آورده شده است:

اطلاعات کلی دستگاه

  • Deltabar FMD71 چیست؟

    • دلتابار FMD71 یک فرستنده فشار تفاضلی الکترونیکی است که برای اندازه‌گیری سطح استفاده می‌شود و از یک غشای فرآیندی سرامیکی استفاده می‌کند. این دستگاه برای استفاده در مخازن با پوشش فشار یا در مخازن و تانک‌های خلاء، ستون‌های تقطیر بالا و سایر مخازن با تغییر دمای محیط طراحی شده است.
  • FMD71 چه نوع اندازه‌گیری‌هایی را می‌تواند انجام دهد؟

    • FMD71 فشار تفاضلی و سطح را در مخازن تحت فشار اندازه‌گیری می‌کند. این دستگاه از دو ماژول سنسور (HP و LP) برای اندازه‌گیری فشار استفاده می‌کند و فشار تفاضلی/سطح هیدرواستاتیک را محاسبه می‌کند. همچنین دماهای سنسور و فشارهای فرآیندی جداگانه را اندازه‌گیری و ارسال می‌کند. این دستگاه همچنین سطح، حجم یا جرم را محاسبه می‌کند.

مشخصات فنی و عملکرد

  • محدوده دمای فرآیند برای FMD71 چقدر است؟

    • محدوده دمای فرآیند برای دستگاه‌های دارای غشای فرآیندی سرامیکی (FMD71) به شرح زیر است:
      • رزوه و فلنج: -25 تا +125 درجه سانتی‌گراد (-13 تا +257 درجه فارنهایت).
      • اتصالات بهداشتی: -25 تا +130 درجه سانتی‌گراد (-13 تا +266 درجه فارنهایت)، با حداکثر 150 درجه سانتی‌گراد (302 درجه فارنهایت) به مدت 60 دقیقه برای اهداف تمیز کردن.
      • نسخه دمای بالا: -15 تا +150 درجه سانتی‌گراد (+5 تا +302 درجه فارنهایت).
  • حداکثر انحراف FMD71 چقدر است؟

    • حداکثر انحراف < 0.5 % از دامنه است.
  • چرخه خواندن FMD71 چقدر است؟

    • چرخه خواندن به شرح زیر است:
      • غیر ادواری: حداکثر 3/ثانیه، معمولاً 1/ثانیه.
      • دوره‌ای (پیوسته): حداکثر 3/ثانیه، معمولاً 2/ثانیه.
  • زمان چرخه (زمان به‌روزرسانی) FMD71 چقدر است؟

    • زمان چرخه برای دوره‌ای (پیوسته) حداقل 300 میلی‌ثانیه است.
  • زمان پاسخ FMD71 چقدر است؟

    • زمان پاسخ به شرح زیر است:
      • غیر ادواری: حداقل 330 میلی‌ثانیه، معمولاً 590 میلی‌ثانیه.
      • دور
  • حداکثر دامنه فشار تفاضلی برای FMD71 چقدر است؟

    • حداکثر دامنه فشار تفاضلی مربوط به URL سنسور HP است.
  • چه موادی در غشای فرآیندی FMD71 استفاده می‌شود؟

    • FMD71 از سرامیک اکسید آلومینیوم Al2O3 برای غشای فرآیندی خود استفاده می‌کند که به Ceraphire® نیز معروف است.
  • محدوده‌های اندازه‌گیری موجود برای FMD71 چقدر است؟

    • FMD71 محدوده‌های اندازه‌گیری مختلفی دارد:
      • 0 تا 100 میلی‌بار (1.5 psi)، 0 تا 400 میلی‌بار (6 psi)
      • 0 تا 400 میلی‌بار (6 psi)، 0 تا 400 میلی‌بار (6 psi)
      • 0 تا 1 بار (15 psi)، 0 تا 10 بار (150 psi)
      • 0 تا 4 بار (60 psi)، 0 تا 10 بار (150 psi)
      • 0 تا 10 بار (150 psi)، 0 تا 40 بار (600 psi)
  • مقاومت خلاء FMD71 چقدر است؟

    • مقاومت خلاء برای FMD71 0 بار مطلق (psi مطلق) است.
  • دستورالعمل تجهیزات فشار (PED) در مورد FMD71 چه می‌گوید؟

    • یک بررسی جزئی برای ابزارهای فشار که بخشی از تجهیزات ایمنی برای حفاظت از یک لوله یا مخزن در برابر تجاوز از محدودیت‌های مجاز طبق دستورالعمل تجهیزات فشار 2014/68/EU، ماده 2، بند 4 هستند، لازم است.
  • تأییدیه CRN برای FMD71 چیست؟

    • تأییدیه CRN برای برخی از نسخه‌های دستگاه در دسترس است و دستگاه به یک صفحه جداگانه با شماره ثبت CRN 0F23358.5C مجهز شده است. یک اتصال فرآیند تأیید شده توسط CRN را می‌توان با سفارش یک اتصال فرآیند تأیید شده توسط CRN با تأییدیه CSA یا با گزینه "CRN" در کد سفارش برای "تأییدیه اضافی" به دست آورد.
  • عایق حرارتی FMD71 چقدر است؟

    • نسخه دمای بالای FMD71 فقط تا ارتفاع معینی که روی دستگاه نشان داده شده است و فقط با مواد عایق با رسانایی حرارتی ≤ 0.04 وات/(متر در کلوین) و تا حداکثر دمای محیط و فرآیند مجاز می‌تواند عایق شود. ارتفاع عایق روی اتصالات بهداشتی نشان داده نشده است.

نصب و راه‌اندازی

  • ماژول‌های سنسور کجا باید نصب شوند؟

    • ماژول سنسور HP روی کانکشن اندازه‌گیری در قسمت پایین و ماژول سنسور LP در بالاترین قسمت سطح نصب می‌شود.
  • آیا FMD71 را می‌توان در هر جهت نصب کرد؟

    • فرستنده را می‌توان در هر جهت نصب کرد، اما جهت‌گیری ماژول سنسور می‌تواند باعث تغییر نقطه صفر شود.

عملیات و پیکربندی

  • چگونه position adjustment را روی FMD71 انجام دهم؟

    • position adjustment را می‌توان با فشار دادن دکمه appropriate  به مدت حداقل 3 ثانیه انجام داد.
  • تنظیم damping چه کار می‌کند؟

    • هنگامی که damping روشن است، سیگنال خروجی تغییرات مقدار اندازه‌گیری شده را با یک زمان تأخیر دنبال می‌کند. هنگامی که damping خاموش است، سیگنال خروجی تغییرات مقدار اندازه‌گیری شده را بدون هیچ تأخیری دنبال می‌کند.
  • چگونه pressure engineering unit را روی FMD71 انتخاب کنم؟

    • pressure engineering unit را می‌توان از طریق پارامتر "High press. side (183)" انتخاب کرد و یک واحد جدید تمام پارامترهای خاص فشار را تبدیل و نمایش می‌دهد.
  • پارامتر "High press. side (183)" چیست؟

    • پارامتر "High press. side (183)" تعریف می‌کند که کدام ماژول سنسور مربوط به طرف فشار بالا است، با گزینه‌هایی مانند "Sensor HP" یا "Sensor LP" و تنظیم کارخانه "Sensor HP" است.
  • چگونه حالت اندازه‌گیری را روی FMD71 تنظیم کنم؟

    • حالت اندازه‌گیری را می‌توان با استفاده از پارامتر "Measuring mode" تغییر داد.
  • اگر حالت اندازه‌گیری را روی FMD71 تغییر دهم، چه کار باید بکنم؟

    • اگر حالت اندازه‌گیری تغییر کند، تنظیم دامنه (URV) باید بررسی شود و در صورت لزوم دوباره تنظیم شود.
  • چگونه FMD71 را کالیبره کنم؟

    • FMD71 را می‌توان در شرایط مرطوب یا خشک کالیبره کرد و حالت کالیبراسیون از طریق پارامتر "Calibration mode (027)" انتخاب می‌شود. گزینه‌هایی برای کالیبره کردن دستگاه با فشار مرجع یا با استفاده از ورود دستی وجود دارد.

عیب‌یابی و نگهداری

  • اگر محدوده سنسور تجاوز شود، چه کار باید بکنم؟

    • اگر محدوده سنسور تجاوز شود، مقدار فشار را بررسی کنید یا با خدمات Endress+Hauser تماس بگیرید. کد خطای "S841 Sensor range" نیز ممکن است فعال شود.
  • عملکرد پارامتر "Reset peakhold (161)" چیست؟

    • از پارامتر "Reset peakhold (161)" می‌توان برای تنظیم مجدد شمارنده‌های فشار منفی و فشار بیش از حد برای هر دو سنسور HP و LP استفاده کرد.
