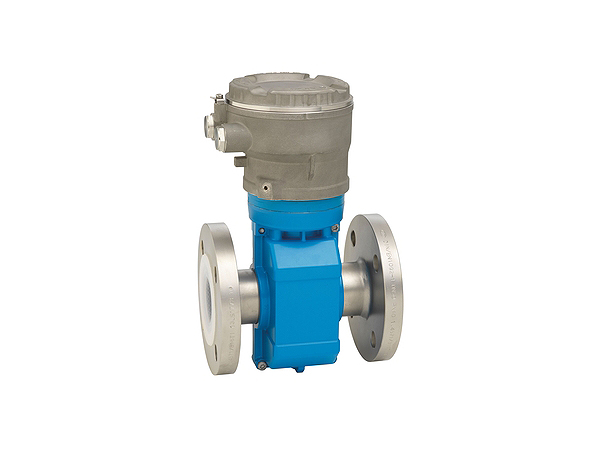

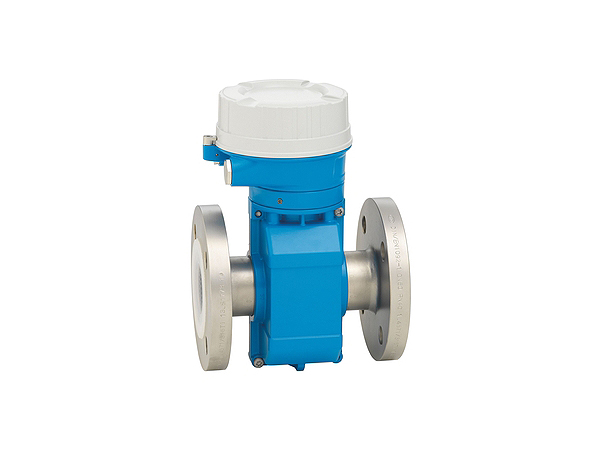

فلومتر الکترومغناطیسی Proline Promag P 500 از شرکت Endress+Hauser با قابلیت سنجش در دمای بالا برای کاربردهای سخت و پیچیده فرآیندی طراحی شده است و در دو نسخه فشرده و از راه دور ارائه می‌شود، که انعطاف‌پذیری بالایی برای سناریوهای نصب مختلف دارد. این راهنمای جامع شامل توضیحاتی درباره عملکرد، طراحی سیستم، مشخصات فنی، نصب و نگهداری این دستگاه است.
عملکرد و طراحی سیستم
فلومتر Proline Promag P 500 بر اساس اصل القای الکترومغناطیسی و قانون فارادی کار می‌کند. در این روش، ولتاژی در محیط رسانا که از یک میدان مغناطیسی عبور می‌کند، القا می‌شود. این ولتاژ القایی متناسب با سرعت جریان است و امکان اندازه‌گیری دقیق جریان حجمی را فراهم می‌کند. جریان حجمی (Q) با استفاده از مساحت مقطع لوله (A) محاسبه می‌شود. میدان مغناطیسی از طریق جریان مستقیم متناوب با قطبیت متغیر تولید می‌شود.
سیستم اندازه‌گیری شامل یک فرستنده و یک حسگر است که به صورت فیزیکی از یکدیگر جدا شده و با کابل به هم متصل می‌شوند. دو نوع فرستنده در دسترس است: Proline 500 دیجیتال (برای کاربردهای استاندارد) و Proline 500 (برای شرایط سخت محیطی یا عملیاتی). حسگرها در اندازه‌های مختلف (DN 15 تا 600 میلی‌متر) و مواد گوناگون عرضه می‌شوند که برای نیازهای مختلف فرآیندی مناسب هستند. همچنین، ماژول الکترونیکی هوشمند حسگر (ISEM) می‌تواند در حسگر یا فرستنده یکپارچه شود و انعطاف‌پذیری در نصب را فراهم کند. حسگرهای بدون الکترونیک نیز برای کاربردهایی با لرزش‌های شدید یا غوطه‌وری در آب موجود هستند.
ورودی و خروجی
فلومتر Proline Promag P 500 گزینه‌های متنوعی برای ورودی و خروجی ارائه می‌دهد که در هنگام راه‌اندازی قابل تنظیم هستند. متغیر اصلی اندازه‌گیری، جریان حجمی است و متغیرهای محاسبه‌شده شامل جریان جرمی و جریان حجمی تصحیح‌شده می‌شوند. دامنه اندازه‌گیری وسیع این دستگاه برای سرعت‌های مختلف جریان (معمولاً 0.01 تا 10 متر بر ثانیه) مناسب است. دستگاه ورودی‌های مختلفی مانند دمای محیط (برای جبران دما)، چگالی مرجع (برای محاسبه جریان جرمی)، و ورودی وضعیت (مانند سیگنال‌های ریست یا نادیده‌گیری جریان) را پشتیبانی می‌کند.
خروجی‌های دستگاه شامل موارد زیر است:
- خروجی‌های جریان: 4 تا 20 میلی‌آمپر HART با حالت‌های فعال یا غیرفعال و محدوده‌های مختلف جریان (مانند NAMUR، US و غیره). ارتباط HART امکان عیب‌یابی پیشرفته و تنظیم پارامترها را فراهم می‌کند.
- ارتباطات دیجیتال: FOUNDATION Fieldbus، PROFIBUS DP، PROFIBUS PA، Modbus RS485، EtherNet/IP، PROFINET، و PROFINET با Ethernet-APL. این پروتکل‌ها یکپارچگی گسترده‌ای با سیستم‌های کنترلی مختلف ارائه می‌دهند. دستگاه از توپولوژی‌های حلقه‌ای برای EtherNet/IP و PROFINET پشتیبانی می‌کند که افزونگی شبکه را افزایش می‌دهد.
- خروجی پالس/فرکانس/سوئیچ: قابل تنظیم برای پالس، فرکانس یا خروجی سوئیچ، ارائه گزینه‌های سیگنال متنوع برای کاربردهای مختلف. خروجی پالس دوبل نیز موجود است.
- خروجی رله: یک خروجی رله‌ای با جداسازی گالوانیکی برای انتقال سیگنال بر اساس سوئیچ.
امنیت
فلومتر Proline Promag P 500 دارای ویژگی‌های امنیتی پیشرفته برای جلوگیری از دسترسی غیرمجاز و حفاظت از یکپارچگی داده‌ها است، از جمله:
- محافظت سخت‌افزاری نوشتن: یک سوئیچ فیزیکی دسترسی به پارامترهای دستگاه را غیرفعال می‌کند.
- محافظت با رمز عبور: کدهای دسترسی کاربر و رمزهای عبور WLAN برای حفاظت از دسترسی به پارامترها و رابط WLAN.
- وب‌سرور داخلی: امکان پیکربندی و نظارت از طریق مرورگر وب با استفاده از رابط خدمات (CDI-RJ45) یا WLAN.
- سرور OPC UA (اختیاری): بسته کاربردی سرور OPC UA ارتباط ایمن با کلاینت‌های OPC UA را پشتیبانی می‌کند.
اتصال الکتریکی و منبع تغذیه
اتصال الکتریکی دستگاه به پروتکل‌های ارتباطی و گزینه‌های ورودی/خروجی انتخابی بستگی دارد. تخصیص ترمینال‌ها با توجه به تنظیمات متفاوت است که به‌طور کامل در دفترچه راهنما توضیح داده شده است. دستگاه دارای کانکتورهای M12 برای سیستم‌های فیلدباس مختلف است که اتصال را ساده می‌کند. گزینه‌های منبع تغذیه شامل 24 ولت DC یا 100-240 ولت AC است و نیاز به یک قطع‌کننده مدار اختصاصی دارد. جداسازی گالوانیکی، عملیات پایدار و ایمن را تضمین می‌کند.
نصب و مونتاژ
نصب صحیح برای اندازه‌گیری دقیق حیاتی است. دفترچه راهنما دستورالعمل‌های دقیقی برای مکان‌ها و جهت‌های مختلف نصب (عمودی یا افقی) ارائه می‌دهد. طول‌های ورودی و خروجی پیشنهادی برای اطمینان از اندازه‌گیری دقیق جریان مشخص شده است. دستگاه را می‌توان با استفاده از پایه یا نصب روی دیوار نصب کرد که ابعاد خاصی برای هر نوع نصب ارائه شده است. برای کاربردهایی با لرزش‌های شدید، نسخه از راه دور توصیه می‌شود.
شرایط محیطی
فلومتر Proline Promag P 500 در محدوده وسیعی از دماهای محیطی و مدیومی عمل می‌کند و گزینه‌های دمایی گسترده نیز در دسترس است. دستگاه در برابر نفوذ آب (IP66/67) محافظت شده و گزینه حفاظت IP68 برای غوطه‌وری در آب ارائه می‌دهد. این دستگاه همچنین الزامات سازگاری الکترومغناطیسی (EMC) را برآورده می‌کند.
مشخصات عملکردی
فلومتر دارای دقت بالا (±0.5% از مقدار خوانده شده ± 1 میلی‌متر بر ثانیه، با دقت اختیاری ±0.2%)، تکرارپذیری عالی و تأثیر کم از تغییرات دمای محیط است. دقت اندازه‌گیری رسانایی به رسانایی محیط بستگی دارد و با کالیبراسیون اختیاری بهبود می‌یابد.
نگهداری و عیب‌یابی
فلومتر Proline Promag P 500 دارای قابلیت‌های گسترده عیب‌یابی است که شامل فناوری Heartbeat (اختیاری) برای نظارت مداوم بر سلامت دستگاه و تأثیرات فرآیند می‌شود. این دستگاه پیام‌های هشدار و خطای مختلفی برای رفع سریع مشکلات ارائه می‌دهد که به‌صورت محلی یا از طریق رابط‌های راه دور نمایش داده می‌شوند. سیستم مدیریت داده HistoROM امکان پشتیبان‌گیری و بازیابی آسان داده‌های پیکربندی را فراهم کرده و طراحی ماژولار دستگاه تعویض اجزا را ساده می‌کند.
ابزارهای ارتباطی و عملیاتی
فلومتر Proline Promag P 500 از رابط‌های ارتباطی متنوعی پشتیبانی می‌کند که یکپارچگی با سیستم‌های کنترلی مختلف و ابزارهای عملیاتی را تسهیل می‌کند. عملیات محلی از طریق نمایشگر لمسی انجام می‌شود و عملیات از راه دور از طریق پروتکل‌های مختلف و ابزارهای عملیاتی شامل FieldCare، DeviceCare، Field Xpert SMT70/77/50 و مرورگرهای وب امکان‌پذیر است.
در نتیجه، فلومتر الکترومغناطیسی Proline Promag P 500 از شرکت Endress+Hauser یک دستگاه چندمنظوره و بسیار قابل‌اعتماد است که برای طیف گسترده‌ای از کاربردهای پیچیده فرآیندی مناسب است. ساختار مستحکم، ویژگی‌های پیشرفته و قابلیت‌های تشخیصی گسترده این دستگاه، دقت بالای اندازه‌گیری، ایمنی عملیاتی و نگهداری کارآمد را فراهم می‌کند. اطلاعات دقیق ارائه‌شده در این بررسی فنی همراه با مستندات جامع، انتخاب، نصب و بهره‌برداری مطمئن این راهکار پیشرفته اندازه‌گیری جریان را تضمین می‌کند.
