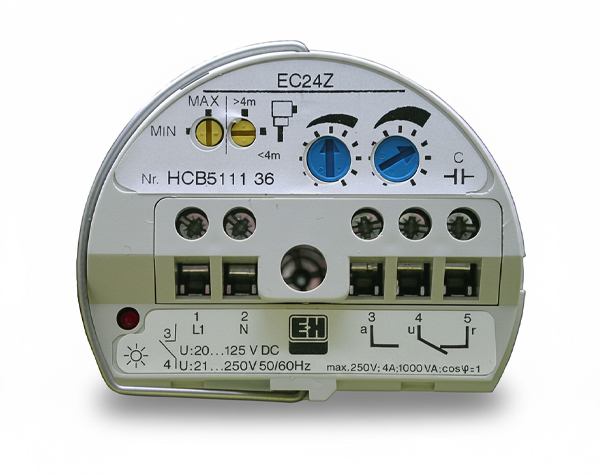

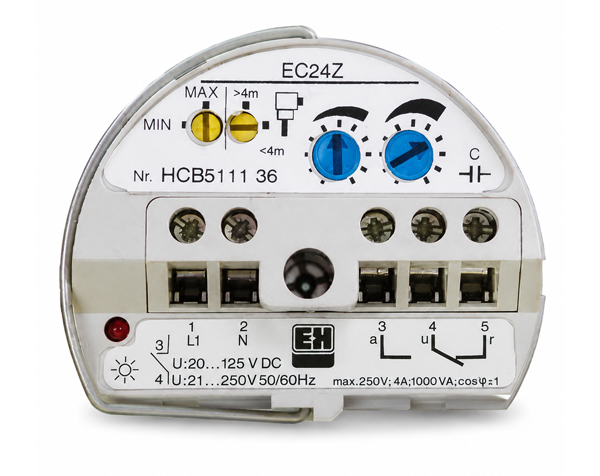

در محیطهای پیچیده و حساس کنترل صنعتی، اندازهگیری و پایش سطح مواد نقش تعیینکنندهای در ایمنی، پایداری و بهرهوری فرآیندها ایفا میکند. یکی از تجهیزات قابل اتکا در این حوزه، برد الکترونیکی EC24Z است که بر پایه فناوری اندازهگیری خازنی طراحی شده و با شماره فنی HCB5111 36 نیز شناخته میشود. این تجهیز برای تشخیص حضور یا عدم حضور مواد در مخازن و سیلوها به کار میرود و به دلیل طراحی فشرده و مهندسیشده، عملکرد بسیار مطلوبی در فضاهای محدود دارد. بررسی پنل جلویی EC24Z نشان میدهد که طراحی آن کاملاً کاربرمحور و متناسب با نیازهای عملیاتی صنعتی انجام شده است. وجود پتانسیومترهای تنظیم درشت و ظریف برای ظرفیت خازنی، کلید انتخاب طول پروب و سوئیچ تعیین حالت ایمنی (Fail-safe)، به اپراتور این امکان را میدهد که دستگاه را با دقت بالا متناسب با شرایط هر مخزن کالیبره کند. همچنین یک نشانگر LED وضعیت لحظهای سوئیچینگ را نمایش میدهد که فرآیند تنظیم و عیبیابی را سریعتر و شفافتر میسازد.

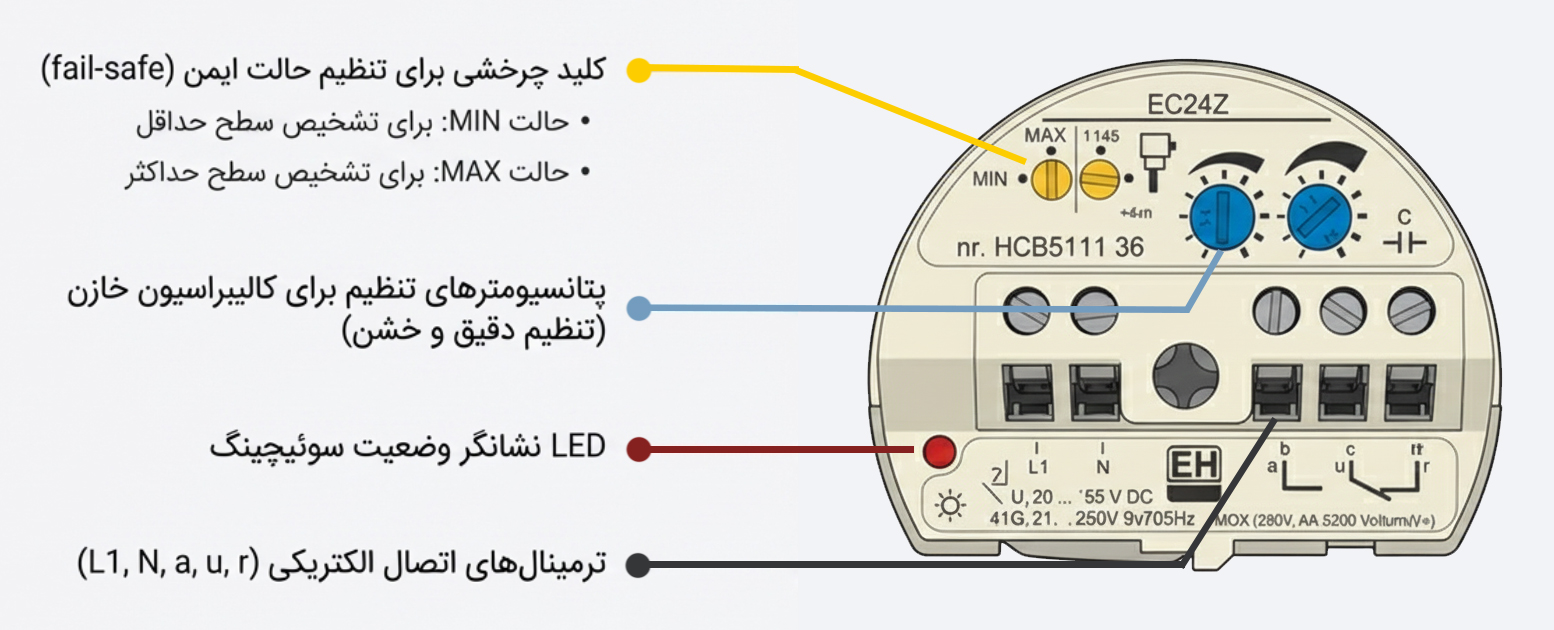

اجزای پنل تنظیمات لول سوئیچ خازنی Endress Hauser مدل EC24Z شامل پتانسیومتر کالیبراسیون و کلید Fail-safe
از منظر ایمنی، نصب و راهاندازی این سوییچ نیازمند رعایت دقیق دستورالعملهای فنی است و تنها باید توسط افراد دارای صلاحیت انجام شود. پیش از شروع کالیبراسیون، اتصال منبع تغذیه الزامی است، اما همزمان باید از نفوذ هرگونه رطوبت به داخل محفظه جلوگیری شود. استفاده از ابزار کاملاً عایقشده اهمیت ویژهای دارد، زیرا ولتاژهای داخلی دستگاه میتوانند تا ۲۵۰ ولت برسند. کالیبراسیون صحیح زمانی حاصل میشود که سیلو کاملاً خالی باشد یا حداقل سطح مواد حدود ۱۰۰ میلیمتر پایینتر از پروب قرار گیرد. فرآیند تنظیم EC24Z شامل دو مرحله کالیبراسیون درشت و ظریف است. در مرحله نخست، تنظیم درشت بهآرامی خلاف جهت عقربههای ساعت چرخانده میشود تا چراغ LED روشن گردد. سپس در مرحله کالیبراسیون ظریف، پیچ تنظیم در جهت عقربههای ساعت حرکت داده میشود تا دقیقاً در لحظه خاموش شدن LED متوقف شود. در مواردی که مواد دارای خاصیت چسبندگی بوده و تمایل به ایجاد لایه روی پروب دارند، توصیه میشود تنظیم ظریف حدود دو درجه بیشتر انجام شود تا از سوئیچینگ کاذب جلوگیری گردد. این دقت در تنظیم به دلیل تفاوت در ثابت دیالکتریک و رسانایی مواد مختلف ضروری است.
نصب مکانیکی دستگاه نیز نیازمند دقت بالای مهندسی است. ابتدا باید حفرهای با قطر تقریبی ۱۰۵ میلیمتر در بدنه سیلو ایجاد شده و فلنج مخصوص در محل جوش داده شود. نکته بسیار مهم آن است که پیش از هرگونه عملیات جوشکاری، بخش الکترونیکی دستگاه حتماً از محفظه خارج گردد، زیرا حرارت بالا میتواند به مدارهای حساس آسیب جدی وارد کند. پس از خنک شدن محل، پروب باید بهصورت کاملاً تراز نصب و محکم شود و در نهایت بخش الکترونیکی مجدداً در جای خود قرار گیرد. برای بررسی عملکرد دستگاه بدون نیاز به پر کردن سیلو، یک تست ساده در نظر گرفته شده است. با لمس پیچ نگهدارنده مرکزی بخش الکترونیکی توسط یک پیچگوشتی عایق، میتوان حضور مواد را شبیهسازی کرده و تغییر وضعیت LED را مشاهده نمود. این روش، راهکاری سریع برای اطمینان از صحت عملکرد سیستم است.
از نظر مشخصات فنی، EC24Z توانایی کار با طیف گستردهای از مواد نظیر شن، سیمان، گچ، آرد، خرده چوب و مواد خوراک دام را دارد. این دستگاه با ولتاژهای ۲۰ تا ۱۲۵ ولت DC در محیطهای پرخطر و ۲۱ تا ۲۵۰ ولت AC/DC در مناطق عادی سازگار است. خروجی آن یک رله Change-over با تحمل جریان تا ۴ آمپر در ولتاژ ۲۵۰ ولت AC است. بدنه آلومینیومی دایکاست با پوشش پودری و درجه حفاظت IP54، مقاومت مناسبی در برابر گردوغبار و پاشش آب فراهم میکند.
قابلیت انتخاب حالت ایمنی یکی از نقاط قوت اصلی EC24Z محسوب میشود. در حالت Fail-safe ماکزیمم، رسیدن سطح مواد به پروب یا قطع برق باعث قطع مدار میشود که گزینهای ایدهآل برای جلوگیری از سرریز است. در مقابل، حالت Fail-safe مینیمم برای جلوگیری از خالی شدن کامل مخزن طراحی شده است. در هر دو حالت، LED قرمز روی برد وضعیت سوئیچینگ را بهوضوح نمایش میدهد. در نصب فضای باز، استفاده از سایهبان برای محافظت در برابر تابش مستقیم خورشید توصیه میشود. همچنین در صورت نصب چند پروب در یک سیلو، رعایت فاصله حداقل ۰.۵ متر برای جلوگیری از تداخل الزامی است. کابلکشی صحیح، استفاده از فیوز مناسب، اتصال زمین استاندارد و مدیریت بار رله، همگی در افزایش طول عمر و پایداری عملکرد دستگاه نقش کلیدی دارند.
در مجموع، برد الکترونیکیEC24Z فراتر از یک سنسور ساده عمل میکند و بهعنوان یک نگهبان هوشمند برای سیلوهای صنعتی، با ترکیب فناوری خازنی، تنظیمات دقیق و طراحی مستحکم، ایمنی و اطمینان عملیاتی را تضمین مینماید. عملکرد این تجهیز را میتوان به حساسیت نوک انگشتان در تاریکی تشبیه کرد؛ جایی که کوچکترین تغییر در میدان الکتریکی، حضور ماده را با دقت بالا آشکار میسازد.
