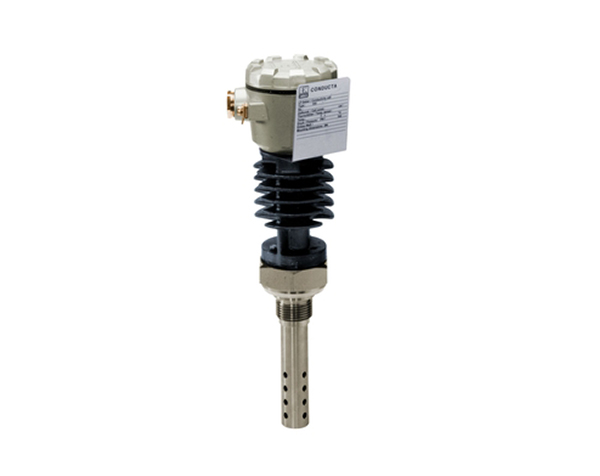

سنسور Condumax CLS13 یک ابزار دقیق و مقاوم برای اندازه‌گیری رسانایی (Conductivity) در چرخه‌های بخار و آب نیروگاه‌ها است. این سنسور به‌طور ویژه برای شرایط دما و فشار بسیار بالا طراحی شده و با عملکرد پایدار خود از رسوب، خوردگی و آسیب به تجهیزات حیاتی جلوگیری می‌کند.
ویژگی‌های کلیدی CLS13
- دقت بالا در شرایط دشوار: سنسور CLS13 حتی در رسانایی‌های بسیار پایین و در دما و فشار بالا، نتایج دقیق و قابل اعتماد ارائه می‌دهد.
- طول عمر و پایداری فوق‌العاده: بدنه مقاوم و مواد باکیفیت، دوام طولانی‌مدت دستگاه را تضمین می‌کند.
- نگهداری آسان: طراحی هوشمندانه با قابلیت جداسازی الکترود، تمیزکاری و سرویس دوره‌ای را تسهیل کرده است.
- ایمنی بالا: این سنسور دارای تأییدیه‌های بین‌المللی ATEX و FM است و برای مناطق مستعد انفجار مناسب می‌باشد.
- کاربردهای گسترده: از پایش آب تغذیه بویلر تا کنترل تخلیه و نظارت بر آب تبخیری در نیروگاه‌ها.
مزایای استفاده از CLS13
- افزایش عمر تجهیزات: تشخیص به‌موقع رسوب و خوردگی، مانع از آسیب به تجهیزات حیاتی می‌شود.
- بهبود راندمان نیروگاه: با کنترل دقیق کیفیت آب، بازدهی سیستم‌های بخار افزایش می‌یابد.
- کاهش هزینه‌های نگهداری: کاهش نیاز به تعمیرات اساسی، صرفه‌جویی قابل توجهی در هزینه‌ها ایجاد می‌کند.
- افزایش ایمنی عملیاتی: طراحی مقاوم و گواهی‌های ایمنی، امکان استفاده در مناطق خطرناک را فراهم کرده است.
کاربردهای اصلی CLS13
- نیروگاه‌های حرارتی: کنترل کیفیت آب در چرخه بخار و آب تغذیه بویلر
- صنایع فرآیندی: اندازه‌گیری رسانایی در سیالات با دمای بالا
- پالایشگاه‌ها: پایش و کنترل کیفیت آب در فرآیندهای حساس
در مجموع، سنسور رسانایی Endress+Hauser CLS13 ابزاری حیاتی برای حفظ ایمنی، افزایش بهره‌وری و کاهش هزینه‌های عملیاتی در نیروگاه‌ها و صنایع سنگین است. با انتخاب این سنسور، می‌توانید از عملکرد مطمئن و پایدار سیستم‌های بخار خود اطمینان کامل داشته باشید.
برای دانلود کاتالوگ اسکن کنید
لینک کوتاه : https://deraak.site/4dl
کپی کنید
1. کاربردهای اصلی سنسور Condumax CLS13:
سنسور Condumax CLS13 به دلیل طراحی مقاوم در برابر دما و فشار بالا، به طور گسترده در صنایع نیروگاهی برای پایش کیفیت آب در مراحل مختلف چرخه بخار استفاده می‌شود. از جمله کاربردهای اصلی آن می‌توان به موارد زیر اشاره کرد:
- پایش کندانس: اندازه‌گیری هدایت الکتریکی کندانس برای تشخیص آلودگی‌ها و کنترل کیفیت آب تغذیه دیگ بخار.
- پایش آب تغذیه دیگ بخار: کنترل کیفیت آب تغذیه دیگ بخار برای جلوگیری از تشکیل رسوب و خوردگی در بویلر.
- پایش تخلیه دیگ بخار: نظارت بر کیفیت آب تخلیه شده از دیگ بخار برای اطمینان از عملکرد صحیح سیستم.
2. ثابت‌های سلولی و تأثیر آن‌ها:
ثابت سلولی (k) یک پارامتر مهم در سنسورهای هدایت الکتریکی است که نشان دهنده حساسیت سنسور به تغییرات هدایت الکتریکی محیط است. انتخاب ثابت سلولی مناسب برای دقت اندازه‌گیری بسیار مهم است.
- k = 0.01 cm^-1: برای محیط‌هایی با هدایت الکتریکی بسیار پایین مانند آب خالص یا کندانس مناسب است.
- k = 0.1 cm^-1: برای محیط‌هایی با هدایت الکتریکی متوسط تا بالا مانند آب تغذیه دیگ بخار مناسب است.
ثابت سلولی پایین‌تر حساسیت بیشتری به تغییرات کوچک در هدایت الکتریکی دارد، در حالی که ثابت سلولی بالاتر برای اندازه‌گیری هدایت الکتریکی بالاتر مناسب‌تر است.
3. استفاده در مناطق خطرناک و تاییدیه‌ها:
بله، سنسور Condumax CLS13 با تاییدیه‌های ATEX، FM و CSA برای استفاده در مناطق خطرناک با خطر انفجار گاز یا گرد و غبار قابل استفاده است. این تاییدیه‌ها نشان می‌دهند که سنسور در برابر جرقه‌زنی ایمن است و در صورت استفاده در محیط‌های خطرناک، خطر انفجار را کاهش می‌دهد.
4. تضمین دقت در دمای بالا:
سنسور CLS13 با طراحی خاص خود، از جمله استفاده از الکترودهای بزرگ هم‌محور و سنسورهای دمایی Pt100 یکپارچه، قادر است در دماهای بالا عملکرد دقیقی داشته باشد. عوامل زیر به این دقت کمک می‌کنند:
- جریان سریع محیط: الکترودهای بزرگ هم‌محور باعث جریان سریع محیط بین الکترودها شده و از ایجاد لایه‌های عایق جلوگیری می‌کنند.
- جبران دمایی دقیق: سنسور دمایی Pt100 یکپارچه به طور مداوم دمای محیط را اندازه‌گیری کرده و سیگنال خروجی سنسور را بر اساس تغییرات دما تصحیح می‌کند.
5. حداقل عمق نصب:
حداقل عمق نصب 50 میلی‌متر تضمین می‌کند که الکترودها به طور کامل در محیط غوطه‌ور شده و اندازه‌گیری دقیق انجام می‌شود. اگر عمق نصب کمتر از این مقدار باشد، ممکن است حباب‌های هوا یا ذرات جامد بر روی الکترودها جمع شده و باعث خطا در اندازه‌گیری شوند.
6. مزیت الکترود خارجی قابل جدا شدن:
الکترود خارجی قابل جدا شدن امکان تمیزکاری و تعویض آسان الکترودها را فراهم می‌کند. این امر به ویژه در محیط‌هایی که رسوب‌گذاری یا آلودگی زیاد است، اهمیت دارد و باعث افزایش طول عمر سنسور و کاهش هزینه‌های نگهداری می‌شود.
7. استفاده در آب فوق خالص:
برای استفاده در آب فوق خالص، بهتر است از نسخه‌هایی از سنسور استفاده شود که مواد سازنده آن‌ها با آب فوق خالص سازگار باشند. همچنین، باید شرایطی ایجاد شود تا هوا از محیط خارج شود تا از افزایش هدایت الکتریکی ناشی از حل شدن CO2 جلوگیری شود.
8. اجزای سیستم اندازه‌گیری کامل:
یک سیستم اندازه‌گیری کامل برای CLS13 شامل موارد زیر است:
- سنسور هدایت الکتریکی CLS13: برای اندازه‌گیری هدایت الکتریکی
- ترانسمیتر Liquiline M CM42: برای تبدیل سیگنال آنالوگ سنسور به سیگنال استاندارد 4-20 میلی‌آمپر و انجام پردازش‌های سیگنال
- کابل اندازه‌گیری CYK71: برای اتصال سنسور به ترانسمیتر
9. محدوده دمایی:
- محدوده دمای محیطی سنسور: -20 تا 60 درجه سانتیگراد
- محدوده دمای فرآیندی: -20 تا 250 درجه سانتیگراد
10. اتصال الکتریکی و اهمیت نمودار سیم‌کشی:
اتصال الکتریکی صحیح سنسور به ترانسمیتر برای عملکرد صحیح سیستم بسیار مهم است. پیروی از نمودار سیم‌کشی تضمین می‌کند که سیم‌های به درستی به ترمینال‌های مربوطه متصل شده‌اند و از ایجاد اتصال کوتاه یا آسیب به دستگاه جلوگیری می‌شود.
