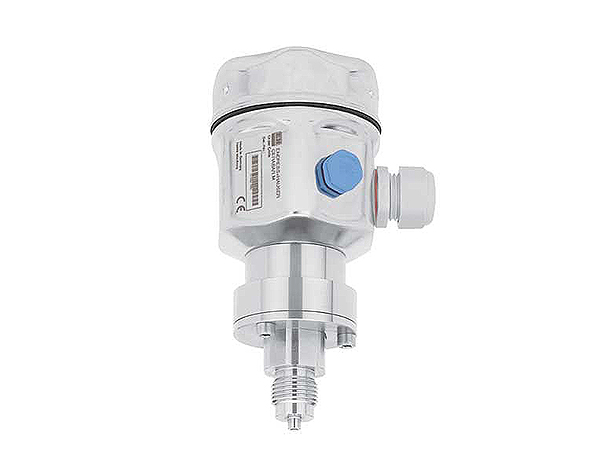

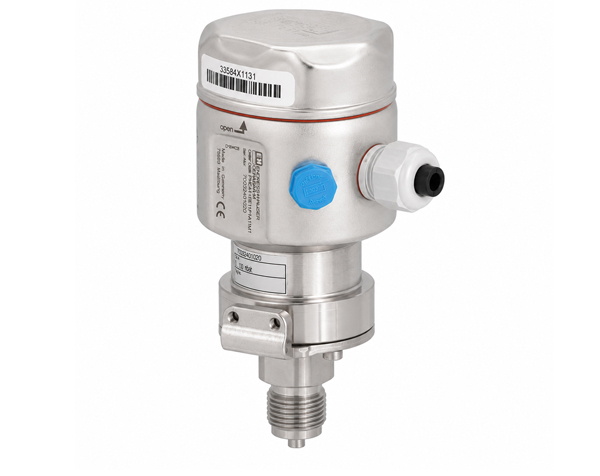

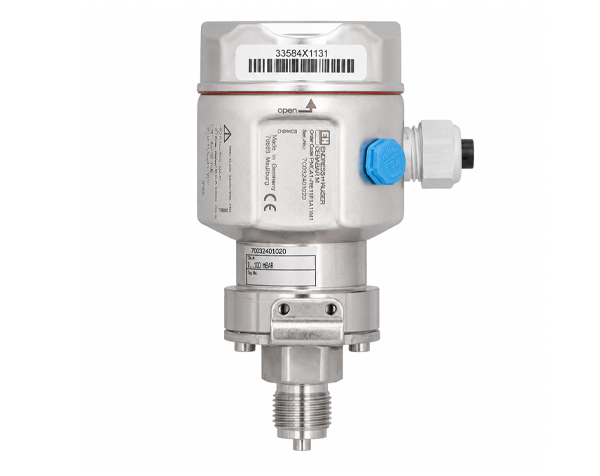

ترانسمیتر فشار Cerabar M PMC 41 یکی از محصولات تولیدی شرکت اندرس‌هاوزر است. با اینکه تولید این مدل متوقف شده، اما همچنان در بازار ایران به‌صورت استوک یا آکبند با گواهی‌ها و تأییدیه‌های فنی موجود است.
ویژگی‌ها و اصل اندازه‌گیری
مدل PMC 41 به‌عنوان یک ترانسمیتر فشار دیجیتال با مقاومت بالا در برابر اضافه‌بار شناخته می‌شود. قلب این دستگاه، یک سنسور سرامیکی است. به‌طور خاص، این دستگاه از دیافراگم اندازه‌گیری سرامیکی Ceraphire استفاده می‌کند؛ ماده‌ای با خلوص بالا (معمولاً اکسید آلومینیوم 99.9٪) که دارای مقاومت بسیار بالا در برابر خوردگی و سایش است. این ویژگی باعث می‌شود که دستگاه برای اندازه‌گیری فشار انواع سیالات، حتی سیالات خورنده، در شرایط صنعتی سخت مناسب باشد.
اصل عملکرد این مدل (و همچنین مدل PMC 45) بر اساس تغییر خازن ناشی از تغییر شکل دیافراگم سرامیکی در اثر فشار است. این تغییر خازنی، متناسب با میزان فشار وارد شده اندازه‌گیری می‌شود. سلول اندازه‌گیری PMC 41 فاقد سیال داخلی (Dry Sensor) است که همین موضوع باعث افزایش دقت و پایداری اندازه‌گیری می‌شود. حجم محفظه اندازه‌گیری در حدود ۲ میلی‌متر مکعب (۰٫۰۷۸ اینچ مکعب) است.
طراحی خاص با استفاده از فناوری Ceraphire باعث پایداری بلندمدت و مقاومت بالا در برابر فشارهای بیش از حد معمول می‌شود. این دستگاه توان تحمل فشارهایی بالاتر از محدوده کاری خود را دارد.
قابلیت‌های اندازه‌گیری
مدل PMC 41 قادر به اندازه‌گیری فشار مطلق یا گیج در گازها، بخار، مایعات و ذرات معلق است. این مدل برای اندازه‌گیری فشار در تمام زمینه‌های مهندسی فرایند مناسب بوده و در صنایع مختلفی مانند فرایندی، دارویی، نفت و گاز، شیمیایی، غذایی و نیروگاهی کاربرد دارد.
محدوده اندازه‌گیری این ترانسمیتر از ۱۰ میلی‌بار تا ۴۰ بار (۰٫۱۵ psi تا ۶۰۰ psi) برای فشار مطلق یا گیج است. کمترین Span ممکن، ۰٫۰۱ بار برای محدوده ۰ تا ۰٫۱ بار و بیشترین آن، ۴ بار برای محدوده ۰ تا ۴۰ بار است. مقاومت در برابر اضافه‌بار برای محدوده ۰ تا ۰٫۱ بار برابر با ۴ بار و برای محدوده ۰ تا ۴۰ بار برابر با ۱۰۰ بار است.
این دستگاه همچنین در برابر فشار منفی (خلأ) نیز مقاوم است. برای سنسورهایی با محدوده نامی ۰٫۱ بار، مقاومت تا ۰٫۷ بار مطلق و برای سایر سنسورها تا فشار صفر مطلق وجود دارد. این ویژگی نشان‌دهنده کیفیت طراحی و آب‌بندی سنسور است.
PMC 41 دارای نسبت Turn Down (TD) برابر با 10:1 است؛ یعنی می‌تواند فشار را در محدوده‌ای ۱۰ برابر کمتر از بیشینه مقدار قابل اندازه‌گیری، اندازه‌گیری کند. این ویژگی، انعطاف‌پذیری بالا برای کاربردهای متنوع فراهم می‌کند. نقطه صفر (Zero) می‌تواند در نسخه‌های آنالوگ یا اسمارت تا ±10٪ افزایش یا کاهش یابد، و در نسخه‌های PROFIBUS-PA به‌صورت کامل در محدوده اندازه‌گیری توسعه‌یافته قابل تنظیم است.
ویژگی‌های فیزیکی
PMC 41 از انواع مختلف رزوه‌های متداول، اتصالات بهداشتی و فلنج‌ها پشتیبانی می‌کند. برخی از نمونه‌های اتصال فرآیندی این مدل شامل رزوه G ½ و ½ NPT است و با اکثر اتصالات مانومتر نیز سازگار است.
این دستگاه برای دمای فرآیندی از ۴۰- تا ۱۲۵+ درجه سانتی‌گراد مناسب است و می‌تواند حداکثر تا دمای ۱۵۰+ درجه سانتی‌گراد به مدت یک ساعت را تحمل کند. البته در یکی از منابع، بازه دمایی بین -40°C تا +100°C نیز ذکر شده است.
بدنه دستگاه می‌تواند از استنلس استیل AISI 316L یا آلومینیوم ساخته شود. انتخاب جنس بدنه در قیمت نهایی تأثیرگذار است. جنس آب‌بندهای در تماس با فرآیند شامل گزینه‌هایی همچون FKM وایتون، NBR، EPDM، FFKM کالرز، FFKM وایتون (تمیز یا دگاز برای اکسیژن)، FFKM کمراز، و سیلیکون سازگار با FDA است. در کاربردهای اکسیژن باید به محدودیت‌های ایمنی توجه شود.
لوازم جانبی نصب، از جمله پایه دیواری یا لوله‌ای از استنلس استیل AISI 304 نیز برای این مدل موجود است. ابعاد مدل PMC 41 با اتصالات G ½ و ½ NPT در منابع آورده شده‌اند و با واحد میلی‌متر، اینچ و پوند قابل تبدیل هستند.
الکترونیک و عملکرد
Cerabar M PMC 41 با سه نوع الکترونیک قابل تجهیز است: آنالوگ، اسمارت، و PROFIBUS-PA که هر کدام روش انتقال سیگنال متفاوتی دارند:
-
آنالوگ: انتقال سیگنال 4-20 میلی‌آمپر، دو سیمه. نمایشگر آنالوگ قابل اتصال با نوار ۳۰ قسمتی به‌صورت اختیاری موجود است. ولتاژ تغذیه بسته به نسخه و تأییدیه‌ها متغیر است.
-
اسمارت: سیگنال 4-20 میلی‌آمپر با سیگنال ارتباطی HART، دو سیمه. نمایشگر دیجیتال، فشار را به‌صورت عددی چهار رقمی به همراه نوار گرافیکی نمایش می‌دهد. تنظیم بازه اندازه‌گیری از طریق کلیدهای Zero و Span در محل یا از راه دور با نرم‌افزارهایی مانند Commuwin II انجام می‌شود. خطای دمایی در دقت اندازه‌گیری ±0.08% مقدار نامی در هر ۱۰ درجه کلوین بین -10 تا +60 درجه سانتی‌گراد است.
-
PROFIBUS-PA: سیگنال دیجیتال، دو سیمه. نمایشگر مشابه نسخه اسمارت دارد. تنظیمات شامل دمپینگ (0 تا 40 ثانیه)، آدرس‌دهی باس از طریق سوئیچ، و تنظیم بازه اندازه‌گیری در محل یا از راه دور است. ولتاژهای تغذیه و FISCO بسته به نسخه و گواهی متفاوت هستند. خطای دمایی همانند نسخه اسمارت است.
تأییدیه‌ها و گواهینامه‌ها
PMC 41 دارای تأییدیه 3A و اعتبار EHEDG است. همچنین، بسته به نوع الکترونیک و نسخه خاص، دارای گواهینامه‌های مختلف برای محیط‌های مستعد انفجار مانند CSA (برای کاربردهای عمومی، Class II/III Div 1، Class I Div 2، Class I/II/III Div 1 IS)، FM (DIP، IS، غیر جرقه‌ای)، و ATEX (II 1/3 D، II 2 G EEx ia IIC T4/T6) نیز هست.
مزایا
استفاده از ترانسمیتر فشار PMC 41 با سنسور سرامیکی مزایای متعددی دارد:
-
دقت بالا: اندازه‌گیری دقیق و قابل اعتماد فشار.
-
مقاومت در برابر خوردگی و سایش: مناسب برای سیالات خورنده و شرایط صنعتی سخت.
-
کاربردپذیری گسترده: بازه اندازه‌گیری وسیع، سازگاری با انواع اتصالات و گزینه‌های متنوع بدنه.
-
قیمت مناسب: بسته به جنس بدنه (استنلس استیل یا آلومینیوم)، انتخاب اقتصادی محسوب می‌شود.
