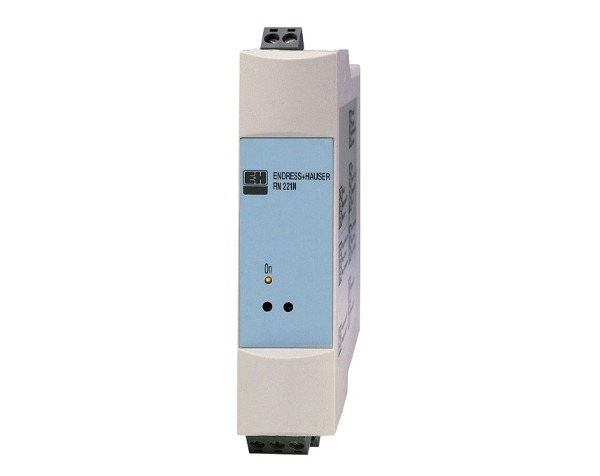

اکتیو بریر / RN221N

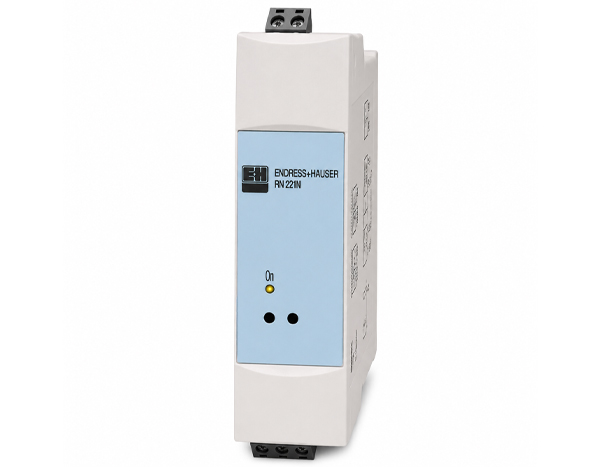

اکتیو بریر (منبع تغذیه) RN221N محصولی از شرکت Endress+Hauser است که به‌عنوان یک واسط ایمن و مطمئن برای جداسازی گالوانیکی سیگنال‌های جریان 4…20 میلی‌آمپر به کار می‌رود. این تجهیز با بهره‌گیری از تکنولوژی پیشرفته، امکان جداسازی سیگنال‌ها، تأمین تغذیه موردنیاز ترانسمیترها و ارتباط دوطرفه HART® را فراهم می‌کند. طراحی جمع‌وجور و قابلیت نصب بر روی ریل DIN موجب شده است تا این دستگاه در صنایع مختلف به‌ویژه نفت، گاز، پتروشیمی، نیروگاه‌ها و صنایع فرآیندی کاربرد گسترده‌ای داشته باشد.

ویژگی‌ها و مزایا

• جداسازی گالوانیکی ایمن میان ورودی و خروجی جهت جلوگیری از نویز و مشکلات الکتریکی.
• تغذیه داخلی ترانسمیتر بدون نیاز به منبع تغذیه مجزا.
• پشتیبانی از HART® با مقاومت داخلی 250 اهم برای ارتباط و تنظیم ترانسمیترهای هوشمند.
• نصب آسان روی ریل DIN مطابق EN 50 022-35.
• LED نمایشگر وضعیت برای مانیتورینگ سریع عبور جریان خروجی.
• گزینه ورودی ایمن ذاتی (Intrinsically Safe) جهت استفاده در ارتباط با تجهیزات نصب‌شده در مناطق خطرناک (Ex).
• وزن سبک و ابعاد کوچک (حدود 150 گرم).
• مقاومت بالا در برابر تداخلات الکترومغناطیسی (EMC).

کاربردها

• ایزولاسیون و انتقال ایمن سیگنال‌های 4…20 mA از ترانسمیترها به سیستم‌های کنترل.
• استفاده به‌عنوان واسط در ارتباط بین حوزه‌های Ex و Non-Ex.
• مانیتورینگ و تنظیم پارامترهای ترانسمیتر هوشمند از طریق ارتباط HART®.
• حفاظت از سیستم‌های PLC، DCS، رکوردر و نمایشگرها در برابر نویز و ناپایداری‌های الکتریکی.

مشخصات فنی

• اصل اندازه‌گیری: جداسازی گالوانیکی سیگنال جریان 4…20 mA.
• ورودی فعال: اتصال مستقیم ترانسمیتر بدون نیاز به منبع تغذیه خارجی.
• خروجی: سیگنال جریان خطی و ایزوله (Passive).
• ارتباط: HART® دوطرفه از طریق سوکت‌های ارتباطی داخلی (R=250 Ω).

ورودی‌ها

• تعداد ورودی: 1 عدد.
• ولتاژ تغذیه ترانسمیتر: 17.6 V ±0.2 V در جریان 20 mA.
• ولتاژ بی‌باری: 26 V ±5%.
• جریان اتصال کوتاه: ≤ 32 mA.
• مقاومت داخلی: 328 Ω.
• محدوده اضافه‌بار: 10%.
• ورودی ایمن ذاتی (گزینه‌ای):
  • ولتاژ بی‌باری: 27.3 V.
  • جریان اتصال کوتاه: 84.1 mA.
  • توان: 576 mW.
  • ظرفیت مجاز: تا 683 nF.
  • اندوکتانس مجاز: تا 20 mH.
  • استاندارد: [EEx ia] IIC / IIB / IIA.

خروجی‌ها

• تعداد خروجی: 1 عدد.
• ولتاژ بی‌باری: 24 V ±10%.
• محدوده اضافه‌بار: 10%.
• بار مجاز (Load): 0…700 Ω (بدون مقاومت ارتباطی).
• جداسازی گالوانیکی: کامل نسبت به سایر مدارها.

تغذیه کمکی (Power Supply)

• ولتاژ ورودی: 20…253 V AC/DC – 50/60 Hz.
• توان مصرفی: حداکثر 2.4 W.
• ایمنی الکتریکی: مطابق EN 61010-1، کلاس حفاظتی I.
• حفاظت اضافه‌جریان: ≤ 10 A (در سمت نصب).

دقت و پایداری

• شرایط مرجع کالیبراسیون: 25 °C.
• خطی بودن (Linearity): ≤ 0.15%.
• تأثیر بار: ≤ 0.1%.
• تأثیر دما:
  • در بازه 0…50 °C: حداکثر 0.1%.
  • در بازه -20…0 °C: حداکثر 0.2% در هر 10 K.

شرایط محیطی

• دمای محیط کاری: -20…+50 °C.
• دمای ذخیره‌سازی: -20…+70 °C.
• کلاس آب‌وهوایی: B2 طبق EN 60654-1.
• درجه حفاظت: IP20.
• مقاومت الکترومغناطیسی: مطابق EN 61326، کلاس A (محیط صنعتی).

طراحی مکانیکی

• نوع بدنه: برای نصب روی ریل DIN.
• جنس بدنه: پلاستیک مقاوم PC/ABS (UL 94V0).
• ابعاد: جمع‌وجور و سبک (مطابق نقشه نصب).
• وزن: حدود 150 گرم.
• ترمینال‌ها:
  • ترمینال پیچی کُدگذاری‌شده، حداکثر مقطع سیم 2.5 mm².
  • سوکت ارتباطی جلویی برای فیش 2 میلی‌متری.

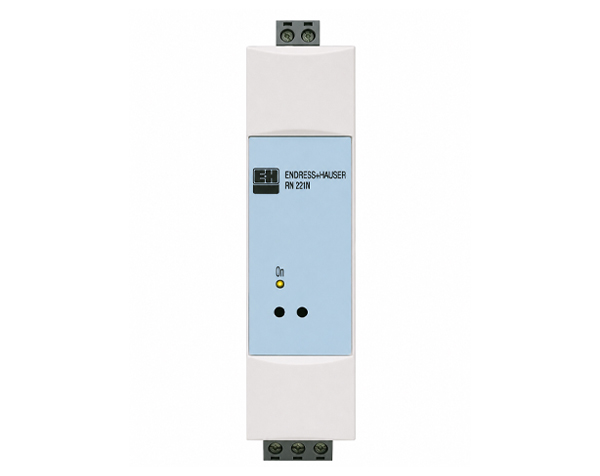

نشانگر و رابط کاربری

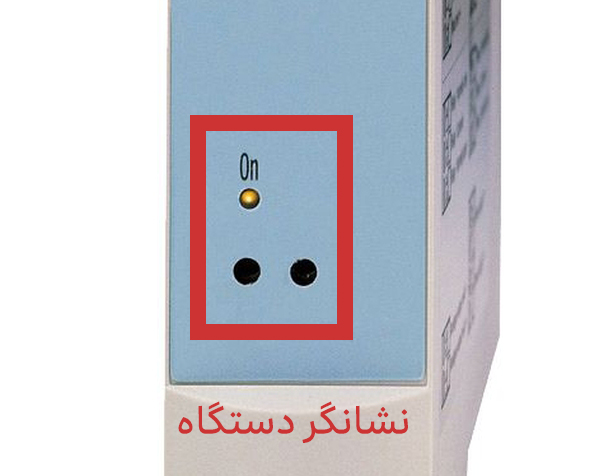

• • • • • • LED زرد رنگ: روشن شدن در صورت عبور جریان در مدار خروجی (I > 2 mA).
          • پورت HART®: دسترسی مستقیم جهت پارامترگذاری بدون نیاز به سیم‌کشی اضافی.

استانداردها و تأییدیه‌ها

• نشان CE: بر اساس دستورالعمل‌های 89/336/EWG و 73/23/EWG.
• ایمنی انفجاری (Ex):
  • ATEX II (1) GD [EEx ia] IIC.
  • FM AIS Class I, II, III Div. 1+2, Groups A-G.
  • CSA [Ex ia] Class I Div. 1+2 Groups ABCD, Class II Groups EFG, Class III.

اکتیو بریر RN 221N از شرکت Endress+Hauser یک انتخاب ایده‌آل برای ایزولاسیون، انتقال ایمن سیگنال‌های جریان و برقراری ارتباط با ترانسمیترهای هوشمند در محیط‌های صنعتی است. طراحی ساده، قابلیت اطمینان بالا، پشتیبانی از استانداردهای ایمنی و سازگاری با پروتکل HART® این تجهیز را به یک گزینه مطمئن برای صنایع فرآیندی و اتوماسیون تبدیل کرده است. این محصول، یک راهکار مطمئن برای بهینه‌سازی سیستم‌های کنترل صنعتی شماست. برای کسب اطلاعات بیشتر و مشاوره در مورد سایر تجهیزات صنعتی Endress+Hauser، به وب‌سایت فروشگاه دراک مراجعه کنید و از کیفیت و خدمات ما بهره‌مند شوید.
