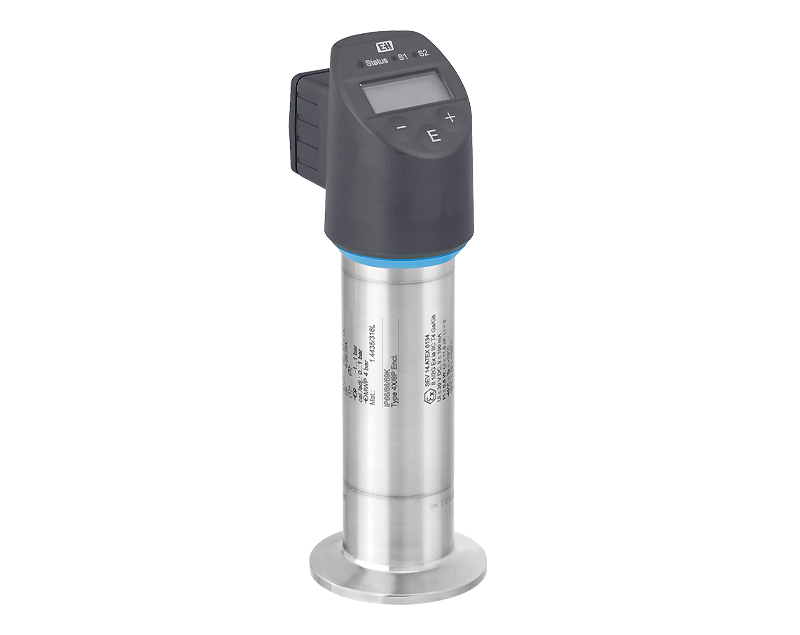

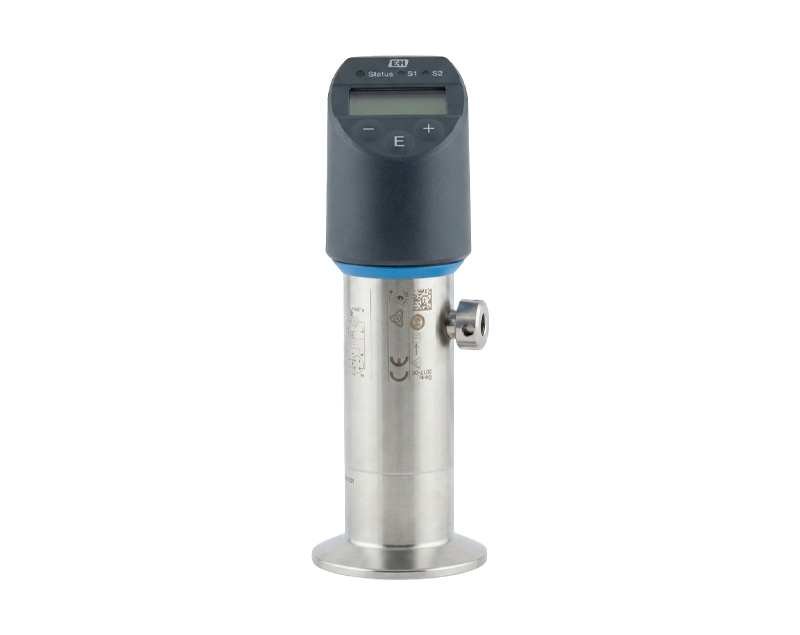

Ceraphant PTP33B Pressure Switch for Industrial and Sanitary Applications

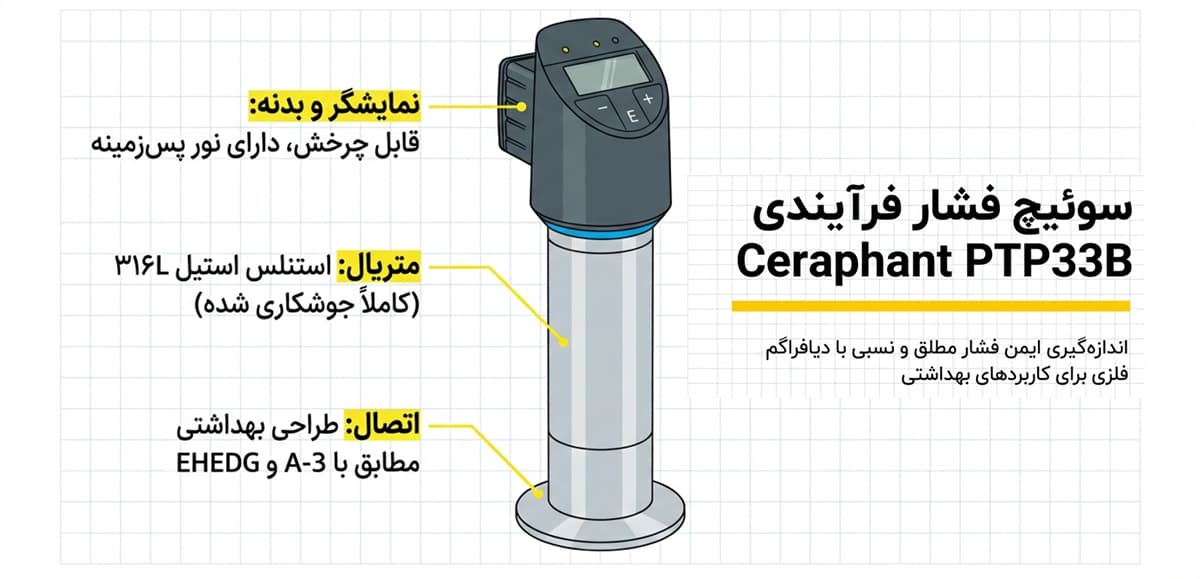

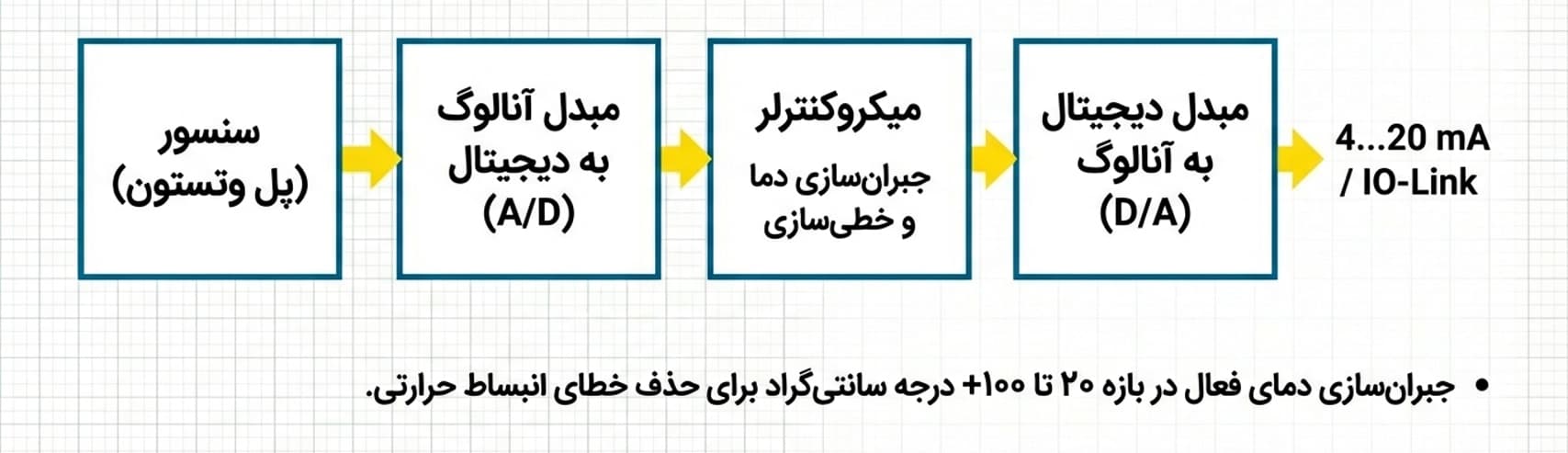

تجهیز Ceraphant PTP33B یکی از محصولات برجسته و مقرونبهصرفه شرکت Endress+Hauser است که در دستهبندی Fundamental Selection این برند قرار میگیرد. این سوئیچ فشار با طراحی بسیار محکم و جوشخورده خود، به همراه گارانتی ۵ ساله تمدید شده، در بسیاری از صنایع مختلف برای اندازهگیری فشارهای مطلق و نسبی (گیج) در گازها، مایعات، بخارات و حتی گرد و غبار استفاده میشود. این ویژگیها آن را به یکی از انتخابهای اصلی برای صنایعی همچون صنایع غذایی و نوشیدنی، علوم زیستی و داروسازی تبدیل کرده است. این سوئیچ فشار، به دلیل محفظه استیل ضد زنگ 316L و طراحی فلزی سنسور خود، مقاومت بسیار بالایی در برابر شرایط سخت محیطی و فرآیندهای صنعتی دارد. علاوه بر این، با تاییدیههای معتبر بهداشتی همچون 3-A و EHEDG، برای استفاده در فرآیندهای بهداشتی کاملاً ایدهآل است. به لطف طراحی کاملاً جوشخورده، این سوئیچ فشار قادر به اندازهگیری دقیق و پایش فشارهای مختلف در محیطهای حساس است. مکانیزم اندازهگیری پیزومقاومتی این سنسور، قلب تپنده این دستگاه را تشکیل میدهد. این تکنولوژی مبتنی بر نیمههادیها و پل وتستون (Wheatstone bridge) عمل میکند. فشار فرآیند باعث انحراف دیافراگم فلزی ایزولهشده از جنس استیل 316L میشود که در فضای بین دیافراگم و المان حسگر سیلیکونی، روغن پرکنندهای وجود دارد. این روغن، که از نوع پلیآلفائولفین (Polyalphaolefin) است، مطابق با استانداردهای FDA 21 CFR 178.3620 و NSF H1 میباشد و برای محیطهای بهداشتی کاملاً ایمن است. با تغییر فشار، ولتاژ خروجی پل وتستون تغییر میکند و این تغییرات به دقت اندازهگیری و ارزیابی میشوند. طراحی جوشخورده این سنسور نه تنها امکان استفاده در فشارهای بالای فرآیندی را میسر میسازد، بلکه امکان اتصالات فرآیندی باریک و همسطح (flush-mounted) را فراهم میکند.
یکی از ویژگیهای بارز Ceraphant PTP33B تنوع بسیار بالای دامنه اندازهگیری آن است. سنسورهای این تجهیز از بازههای فشار 0 تا 400 میلیبار (0 تا 6 psi) تا 0 تا 400 بار (0 تا 5800 psi) قابل تنظیم هستند. برای مثال، سنسور 400 میلیباری با حد پایین بازه معادل 0.4- بار و حد بالای بازه معادل 0.4+ بار، توانایی تحمل فشار کاری حداکثر 1 بار و حد اضافهبار 1.6 بار را دارد. از سوی دیگر، سنسور 1 باری میتواند فشارهای بین 1- تا 1+ بار را اندازهگیری کند و دارای MWP معادل 2.7 بار و OPL معادل 4 بار است. همچنین، برای سنسورهای با دامنه فشار 40 بار، این تجهیز قابلیت اندازهگیری فشارهای بین 1- تا 40+ بار را دارد و MWP آن معادل 100 بار و حد نهایی اضافهبار آن به 160 بار میرسد. این سنسور دارای قابلیت Turn Down (TD) تا نسبت 5:1 است که به کاربر اجازه میدهد مقادیر پایین و بالای بازه را به صورت دلخواه تنظیم کند. همچنین، مقاومت در برابر خلأ در این تجهیز تا 0.01 بار مطلق (0.145 psi) تضمین شده است.
دقت و پایداری Ceraphant PTP33B در شرایط مختلف محیطی به شدت تحسینبرانگیز است. دقت مرجع این تجهیز در نسخه “استاندارد” تا 0.5± درصد و در نسخه “پلاتینوم” (Platinum) تا 0.3± درصد از گستره کالیبرهشده متغیر است. این دقت شامل خطای غیرخطی بودن به میزان 0.1± درصد، هیسترزیس فشار و عدم تکرارپذیری (Non-repeatability) به میزان 0.1± درصد است. این اندازهگیریها مطابق با استاندارد IEC 60770 انجام میشود. تأثیرات حرارتی بر نقطه صفر و گستره خروجی نیز بسیار ناچیز است؛ به طوری که در بازه دمایی 20- تا 85+ درجه سانتیگراد، این انحراف برای سنسورهای زیر 1 بار کمتر از 1 درصد و برای سنسورهای 1 بار و بالاتر کمتر از 0.8 درصد است. پایداری بلندمدت این دستگاه بینظیر بوده و تغییرات آن در طول یک سال به 0.2± درصد از URL و در یک دوره پنجساله به حداکثر 0.4± درصد محدود میشود.
یکی از ویژگیهای برجسته Ceraphant PTP33B تحمل بالای آن در برابر شرایط سخت فرآیندی است. دمای فرآیند (در محل اتصال به فرآیند) میتواند بین 10- تا 100+ درجه سانتیگراد (14+ تا 212+ درجه فارنهایت) متغیر باشد. همچنین این تجهیز برای فرآیندهای تمیزکاری و استریلیزاسیون در محل (CIP/SIP) بهینهسازی شده است و میتواند دمای 135+ درجه سانتیگراد را برای مدت حداکثر یک ساعت تحمل کند، اگرچه در این مدت زمان، از عملکرد اندازهگیری دقیق خود خارج میشود. در صورتی که دمای دستگاه به سرعت کاهش یابد (مثلاً با آب سرد پس از فرآیند SIP)، باید توجه داشت که این تغییرات دما میتواند باعث ایجاد خلأ لحظهای شود که نفوذ رطوبت به داخل سلول اندازهگیری را موجب شود. به همین دلیل، دستگاه باید به گونهای نصب شود که المان جبرانکننده فشار به صورت مورب به سمت پایین یا در پهلو قرار گیرد.
Ceraphant PTP33B از نظر گزینههای خروجی سیگنال بسیار انعطافپذیر است. این تجهیز میتواند دارای یک خروجی سوئیچ PNP (سهسیمه)، دو خروجی سوئیچ PNP (چهارسیمه) به همراه ارتباط IO-Link، یا ترکیب یک خروجی سوئیچ PNP و یک خروجی آنالوگ 4 تا 20 میلیآمپر (چهارسیمه) با IO-Link باشد. در حالت سوئیچ، نقطه سوئیچ (SP) و نقطه بازگشت سوئیچ (RSP) با دقت 0.1 درصد تنظیم میشوند. این سوئیچها دارای عمر مفیدی بیش از 10 میلیون چرخه (Switch cycles) هستند و همچنین به محافظ اضافهبار با تست خودکار مجهز میباشند. در نسخه دارای خروجی 4 تا 20 میلیآمپر، رفتار سیگنال در مواقع بروز خطا کاملاً مطابق با استاندارد NAMUR NE 43 طراحی شده است، که امکان تنظیم جریان هشدار به صورت جریان حداقل (≤3.6 میلیآمپر) یا جریان حداکثر (≥21 میلیآمپر) را فراهم میآورد.
پروتکل ارتباطی IO-Link یک ارتباط نقطهبهنقطه (Point-to-point) بسیار هوشمندانه برای این سنسور فراهم میکند. این پروتکل، که بر پایه مشخصات نسخه 1.1 و پروفایل سنسور هوشمند نسخه 2 عمل میکند، دارای نرخ انتقال دادهای معادل 38.4 kBaud (COM2) است و حداقل زمان چرخه 2.5 میلیثانیه دارد. این قابلیت اجازه میدهد که خطاهای پیشرفته شناسایی و دادهها ذخیرهسازی شوند. همچنین با استفاده از Block configuration، تنظیمات پیکربندی بلوکی انجام میشود.

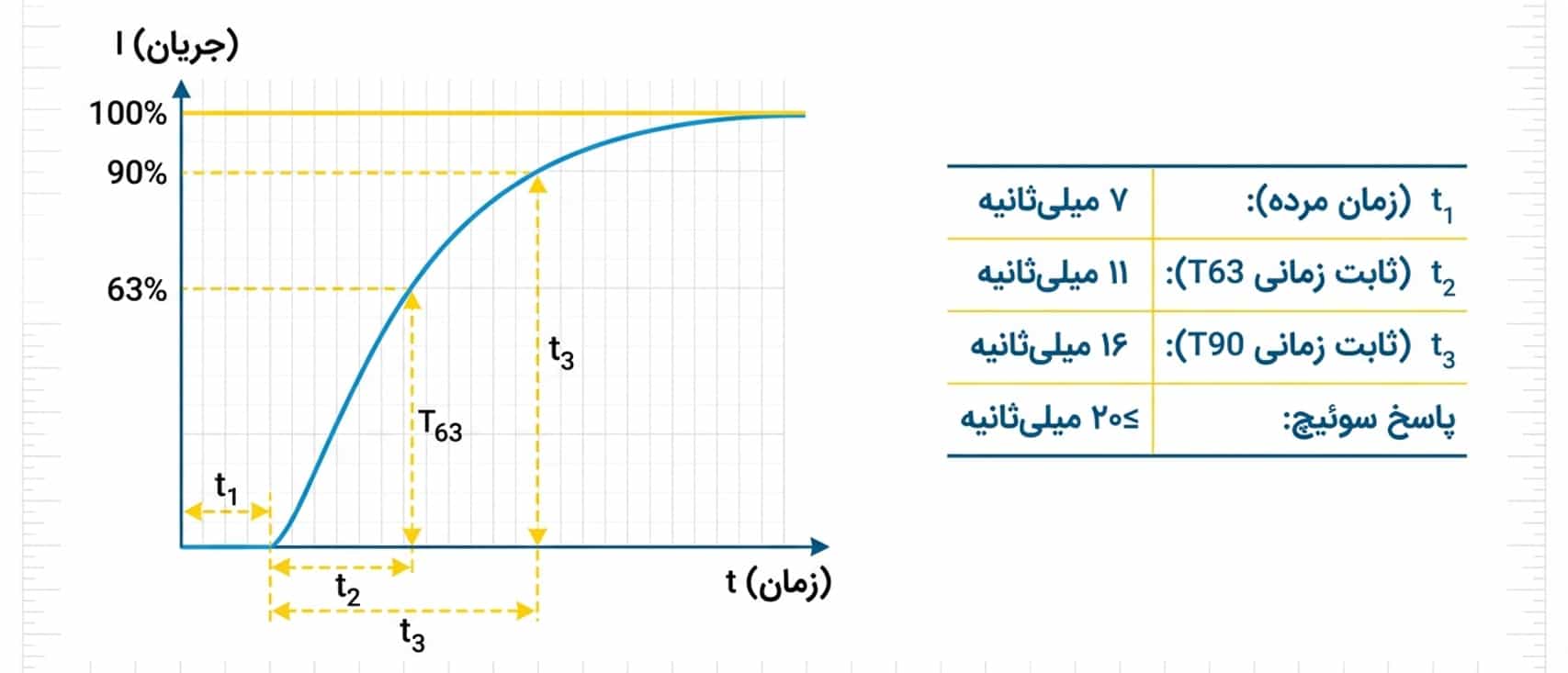

دینامیک سیگنال و زمان پاسخدهی
دینامیک سیگنال و زمان پاسخدهی Ceraphant PTP33B بسیار سریع است. زمان مرده (Dead time) در الکترونیک آنالوگ تنها 7 میلیثانیه است و ثابت زمانی T63 برابر 11 میلیثانیه و ثابت زمانی T90 برابر 16 میلیثانیه میباشد. زمان پاسخدهی خروجی سوئیچ PNP نیز کمتر از 20 میلیثانیه است. کاربر میتواند با استفاده از قابلیت Damping، سیگنال را از 0 تا 999.9 ثانیه به صورت پیوسته میرا کند تا در برابر نوسانات فشار فرآیند مقاوم شود.
برای تأمین انرژی و اتصالات الکتریکی، Ceraphant PTP33B به ولتاژ تغذیه مستقیم در بازه 10 تا 30 ولت DC نیاز دارد. این دستگاه همچنین در نسخههای مختلفی با اتصال دوشاخه M12 با درجه حفاظت IP65/67، دوشاخه شیری (Valve plug ISO4400) در سایزهای M16 یا NPT ½ با درجه حفاظت IP65، یا کابلهای یکپارچه با درجه حفاظت IP66/67 و NEMA Type 4X ارائه میشود. بدنه این تجهیز از جنس استیل ضد زنگ 316L ساخته شده است که مقاومت بسیار بالایی در برابر خوردگی دارد و اتصالات فرآیندی آن شامل استانداردهای متنوعی مانند ISO 228، DIN 11851 و Tri-Clamp میباشد.
نصب دستگاه باید با دقت انجام شود تا عملکرد دقیق آن حفظ گردد. برای اندازهگیری گازها، دستگاه باید بالاتر از نقطه انشعاب نصب شود تا میعانات احتمالی به داخل فرآیند برنگردند. در اندازهگیری فشار بخار آب، استفاده از سیفون برای کاهش دما به دمای محیط ضروری است.
Ceraphant PTP33B از Endress+Hauser با توجه به ویژگیهایی چون دقت بالا، طراحی مقاوم در برابر شرایط سخت، تنوع در دامنه اندازهگیری، و گزینههای متعدد خروجی سیگنال، به یکی از قابل اعتمادترین سوئیچهای فشار برای استفاده در صنایع مختلف تبدیل شده است. این تجهیز میتواند به طور قابل توجهی هزینهها را کاهش دهد و دقت و عملکرد را در فرآیندهای پیچیده صنعتی بهبود بخشد.
