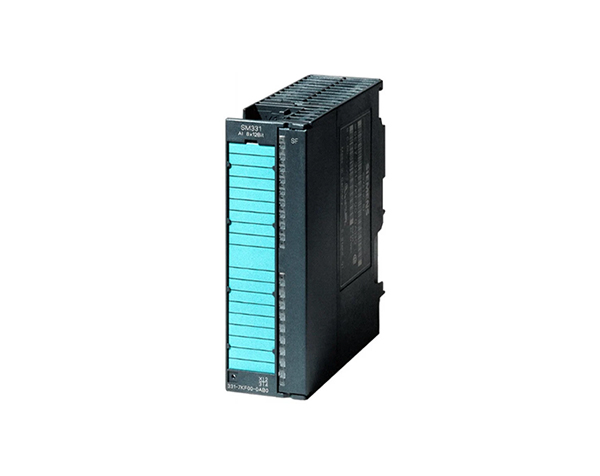

ماژول ورودی آنالوگ Siemens SIMATIC S7-300 SM 331 با شماره قطعه 6ES7331-1KF01-0AB0 یکی از اجزای کلیدی در سیستمهای اتوماسیون صنعتی مبتنی بر PLCهای سری S7-300 زیمنس محسوب میشود. این ماژول برای دریافت سیگنالهای آنالوگ از انواع سنسورها و تبدیل آنها به دادههای دیجیتال قابل پردازش توسط کنترلکننده منطقی برنامهپذیر طراحی شده است و نقش مهمی در دقت، پایداری و قابلیت اطمینان سیستمهای کنترلی ایفا میکند. ماژول SM 331 امکان اتصال همزمان 8 ورودی آنالوگ ایزوله را فراهم میکند و از طیف گستردهای از سیگنالها شامل ولتاژ، جریان، مقاومت و سنسورهای دمایی نظیر PT100، NI100، NI1000 و LG-NI1000 پشتیبانی مینماید. این تنوع ورودی، ماژول را به گزینهای انعطافپذیر برای کاربردهای مختلف صنعتی از جمله صنایع فرآیندی، انرژی، خودروسازی و خطوط تولید تبدیل کرده است.
از نظر دقت اندازهگیری، این ماژول به رزولوشن 13 بیتی مجهز است که امکان ثبت تغییرات کوچک سیگنالهای آنالوگ را با دقت بالا فراهم میسازد. همچنین زمان تبدیل 66 میلیثانیهای آن، پاسخگویی سریع سیستم کنترلی را تضمین میکند و برای فرآیندهایی که نیاز به پایش پیوسته و سریع دارند، کاملاً مناسب است.یکی از ویژگیهای مهم SM 331، جداسازی پتانسیل (Potential Isolation) بین ورودیها و سیستم PLC است. این قابلیت نقش مؤثری در کاهش نویز الکتریکی، جلوگیری از تداخل سیگنالها و افزایش ایمنی تجهیزات در محیطهای صنعتی دارد. اتصال الکتریکی ماژول نیز از طریق کانکتور 1×40 پین انجام میشود که نصب و سیمبندی را سادهتر میکند.
از نظر مشخصات فنی، این ماژول با وزن 0.293 کیلوگرم و ابعاد 13.20 × 15.20 × 5.10 سانتیمتر طراحی شده و ساخت کشور آلمان است. ماژول SM 331 مطابق با استاندارد RoHS بوده و از تاریخ 31 مارس 2008 الزامات محدودیت مواد خطرناک را رعایت میکند. با این حال، این محصول در دسته PM500 (پایان چرخه عمر) قرار دارد و از تاریخ 01.10.2012 دیگر بهصورت رسمی توسط زیمنس عرضه نمیشود. برای پروژههای جدید، زیمنس ماژول 6ES7331-1KF02-0AB0 را بهعنوان محصول جایگزین معرفی کرده است. این نسخه علاوه بر حفظ قابلیتهای اصلی، از سنسورهای PTC و KTY نیز پشتیبانی میکند و گزینهای مناسبتر برای طراحی سیستمهای کنترلی بهروز به شمار میآید. در مجموع، ماژول ورودی آنالوگ SM 331 یکی از ماژولهای قابلاعتماد و پرکاربرد در خانواده SIMATIC S7-300 بوده که همچنان در بسیاری از سیستمهای موجود صنعتی مورد استفاده قرار میگیرد، اما برای طراحی و اجرای پروژههای جدید، استفاده از مدل جایگزین توصیه میشود.
