ماژول ورودی / 6ES7321-1BL00

برای استعلام قیمت تماس بگیرید

در انبار
  • تعداد ورودی‌ها: 32 ورودی دیجیتال
  • پشتیبانی از کابل‌های طولانی: امکان استفاده از کابل‌هایی با طول تا 1000 متر برای ارتباط از راه دور
  • مصرف انرژی پایین: با مصرف برق تنها 6.5 وات، بازدهی انرژی را افزایش می‌دهد.
  • ابعاد کوچک و جمع و جور: با ابعاد 125 x 40 x 120 میلی‌متر، امکان نصب در فضاهای محدود را فراهم می‌کند.
  • محدوده ولتاژ ورودی مناسب: با محدوده ولتاژ ورودی 20.4 تا 28.8 ولت DC، برای کاربردهای کم مصرف مناسب است.
  • اندیکاتور وضعیت LED سبز: برای نظارت آسان بر وضعیت ماژول
  • ولتاژ ورودی نامی: 24 ولت DC
  • جریان ورودی سیگنال “1”: 7 میلی‌آمپر
  • زمان تاخیر ورودی: 1.2 تا 4.8 میلی‌ثانیه
  • مصرف جریان از باسبار: حداکثر 16 میلی‌آمپر
  • ولتاژ تست ایزولاسیون: 2500 ولت DC
  • سازگاری با انواع CPU: سازگار با انواع CPUهای سری S7-300 مانند C-CPU، M-CPU و F-CPU
  • طراحی برای استفاده در پروژه‌های STEP 7: نیاز به پیکربندی صحیح آدرس‌دهی و تخصیص نقاط ورودی/خروجی در پروژه STEP 7 دارد. استفاده بدون پیکربندی صحیح ممکن است منجر به عملکرد غیرمنتظره ماشین‌آلات یا فرآیندها شود.
مارک ها:

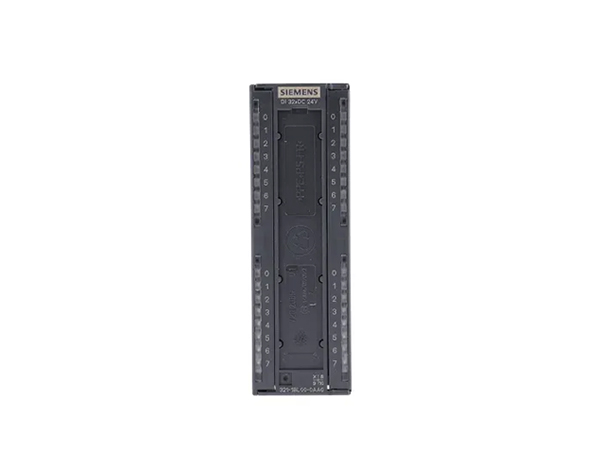

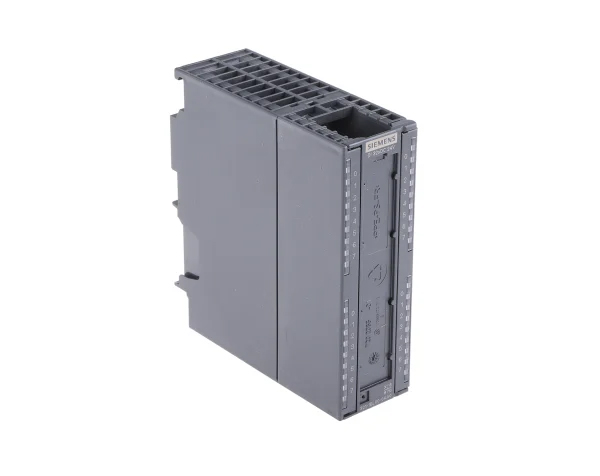

ماژول 6ES7321-1BL00 یکی از محصولات برجسته از سری SIMATIC S7-300 زیمنس است که به‌عنوان یک ماژول ورودی دیجیتال با 32 ورودی دیجیتال طراحی شده است. این ماژول برای کاربردهای صنعتی که نیاز به دقت، اطمینان و عملکرد بالا دارند، انتخابی ایده‌آل است.

ویژگی‌های کلیدی ماژول

  • طول کابل تا 1000 متر: این ماژول امکان ارتباط از راه دور را با طول کابل حداکثر 1000 متر فراهم می‌کند.
  • مصرف توان کم: با اتلاف توان تنها 6.5 وات، این ماژول از بهره‌وری انرژی بالایی برخوردار است.
  • ابعاد جمع‌وجور: اندازه کوچک (125×40×120 میلی‌متر) امکان نصب در فضاهای محدود را فراهم می‌کند.
  • محدوده ولتاژ کاری مناسب: با ولتاژ بار 20.4 تا 28.8 ولت DC، این ماژول برای کاربردهای کم‌مصرف بسیار مناسب است.
  • نمایشگر LED سبز: وضعیت عملکرد ماژول از طریق چراغ LED سبز به‌راحتی قابل مشاهده است.
  • ولتاژ ورودی اسمی: ولتاژ ورودی اسمی این ماژول 24 ولت DC است.
  • سیگنال‌دهی دقیق: ولتاژ سیگنال “1” بین 13 تا 30 ولت و ولتاژ سیگنال “0” بین -30 تا +5 ولت تعریف شده است.
  • جریان سیگنال “1”: جریان ورودی سیگنال “1” به طور معمول 7 میلی‌آمپر است.
  • تاخیر در ورودی: زمان تأخیر برای تغییر حالت از “0” به “1” و بالعکس 1.2 تا 4.8 میلی‌ثانیه است.
  • مصرف کم از باس پشتی: جریان مصرفی از باس پشتی حداکثر 16 میلی‌آمپر است.
  • عایق‌سازی قوی: با ولتاژ تست عایق 2500 ولت DC، ایمنی و قابلیت اطمینان بالایی را ارائه می‌دهد.

سازگاری با پردازنده‌ها

این ماژول با انواع پردازنده‌های سری S7-300 شامل C-CPUs، M-CPUs و F-CPUs سازگار است و قابلیت ادغام آسان با پروژه‌های STEP 7 را دارد.

خرید مطمئن از فروشگاه دراک

با توجه به شرایط تحریمی ایران و دشواری‌های موجود در تأمین محصولات اورجینال، خرید تجهیزات زیمنس از یک فروشنده معتبر اهمیت بسیار زیادی دارد. فروشگاه دراک، به‌عنوان یکی از تأمین‌کنندگان پیشرو در زمینه تجهیزات صنعتی و اتوماسیون، این محصول را با گارانتی اصالت کالا و مشاوره تخصصی رایگان به شما ارائه می‌دهد.

چرا از فروشگاه دراک خرید کنیم؟

  • محصولات کاملاً اورجینال و باکیفیت
  • پشتیبانی فنی و مشاوره تخصصی
  • ارسال سریع به سراسر ایران
  • قیمت‌های رقابتی و شفاف

سفارش آنلاین

برای مشاهده اطلاعات بیشتر، دریافت قیمت به‌روز، یا ثبت سفارش ماژول 6ES7321-1BL00-0AA0، به وب‌سایت رسمی فروشگاه دراک به آدرس www.deraak.com مراجعه کنید یا با کارشناسان ما تماس بگیرید.

مدل‌های مشابه در فروشگاه دراک

علاوه بر این ماژول، مدل‌های متنوع دیگری از سری S7-300 در فروشگاه دراک موجود است:

  • SM 321 DI 32 x AC 120V (6ES7321-1EL00-0AA0)
  • SM 321 DI 16 x DC 24V (6ES7321-1BH02-0AA0)
  • SM 321 DI 16 x DC 24V High Speed (6ES7321-1BH10-0AA0)

جمع‌بندی

ماژول 6ES7321-1BL00 زیمنس، با ویژگی‌های پیشرفته، مصرف انرژی بهینه، و طراحی جمع‌وجور، انتخابی مطمئن برای انواع پروژه‌های صنعتی در ایران است. با خرید از فروشگاه دراک، از اصالت کالا و خدمات تخصصی بهره‌مند شوید و با خیالی آسوده به پروژه‌های صنعتی خود بپردازید.

برای دانلود کاتالوگ اسکن کنید

برای دانلود کاتالوگ اسکن کنید

1. انواع ماژول های موجود در سیستم S7-300 زیمنس چیست؟

سیستم S7-300 زیمنس طیف گسترده‌ای از ماژول‌ها را ارائه می‌دهد، از جمله ورودی دیجیتال (DI)، خروجی دیجیتال (DO)، ورودی آنالوگ (AI)، خروجی آنالوگ (AO) و ماژول‌های ورودی/خروجی آنالوگ ترکیبی. این ماژول‌ها برای سطح ولتاژ و جریان‌های مختلف، و همچنین نیازهای خاص مانند عملکرد با سرعت بالا، تشخیص خطا و ایزولاسیون طراحی شده‌اند. علاوه بر این، ماژول‌های ویژه مانند رابط‌های انکودر و ماژول‌های ارتباطی نیز در دسترس هستند.

2. برخی از مشخصات کلیدی برای ماژول‌های خروجی دیجیتال (DO) در سری S7-300 چیست؟

ماژول‌های DO در پیکربندی‌های مختلفی وجود دارند، از جمله ولتاژهای مختلف (مانند 24 ولت DC، 48-125 ولت DC، 120/230 ولت AC) و جریان‌های نامی (مانند 0.3 آمپر، 0.5 آمپر، 1.5 آمپر، 2 آمپر)، با تغییراتی برای خروجی‌های سورس و سینک. برخی از ماژول‌ها به جای خروجی الکترونیکی، خروجی رله را ارائه می‌دهند. از جمله موارد مهم دیگر می‌توان به تعداد خروجی‌ها (مانند 8، 16، 32 یا 64) و ویژگی‌هایی مانند تشخیص خطا، وقفه‌ها و عملکرد با سرعت بالا اشاره کرد. همچنین، نسخه‌های ایزوله شده برای افزایش ایمنی الکتریکی در دسترس هستند. مشخصات فنی شامل محدودیت‌های جریان اتصال کوتاه، ظرفیت سوئیچینگ بر اساس نوع بار (مقاومتی، AC/DC) و تعداد سیکل‌های سوئیچینگ در طول عمر است.

3. مقادیر آنالوگ در سیستم S7-300 چگونه نمایش داده می‌شوند و چه رزولوشن‌هایی در دسترس هستند؟

مقادیر آنالوگ به صورت دیجیتال با استفاده از فرمت باینری نمایش داده می‌شوند، با رزولوشن‌هایی از 8 تا 16 بیت (شامل بیت علامت). این بدان معناست که مقدار ورودی خام به یک نمایش عددی با تعداد مشخصی از مراحل تبدیل می‌شود. رنج‌های دو قطبی امکان مقادیر مثبت و منفی را فراهم می‌کنند، در حالی که رنج‌های تک قطبی محدود به مقادیر مثبت یا جریان‌هایی هستند که فقط مثبت هستند یا از یک خط پایه شروع می‌شوند. کلمات داده، رنج و نمایش‌های باینری نشان می‌دهند که یک سیگنال آنالوگ اندازه‌گیری شده چگونه به مقدار دیجیتال ذخیره شده و پردازش شده توسط PLC مرتبط است. سنسورهای مختلف (مانند PT100، ترموکوپل‌ها) از تبدیلات دیجیتال به مقدار مخصوص به خود استفاده می‌کنند.

4. محدوده‌های ورودی پشتیبانی شده توسط ماژول‌های ورودی آنالوگ (AI) در سری S7-300 چیست؟

ماژول‌های AI می‌توانند طیف وسیعی از ورودی‌ها را اندازه‌گیری کنند، از جمله ولتاژ (مانند ±50mV، ±500mV، ±1V، ±5V، 1-5V، 0-10V، ±10V) و جریان (مانند 0-20mA، 4-20mA، ±20mA). همچنین می‌توانند به ترانسدیوسرهای مقاومتی و انواع مختلف سنسورهای حرارتی مانند RTD (Pt100، Ni100، و غیره)، ترموکوپل‌ها (انواع E، N، J، K، L، R، S، B، C، T) و سنسورهای دمای سیلیکون (KTY83/110، و غیره) متصل شوند. امپدانس ماژول نیز در اینجا مهم است زیرا می‌تواند بر سیگنال‌های پردازش شده تأثیر بگذارد. ماژول‌ها برای انواع خاصی از اندازه‌گیری قابل تنظیم هستند.

5. سیستم S7-300 چگونه انواع مختلف سنسورهای دما را مدیریت می‌کند؟

ماژول‌های AI S7-300 از طیف گسترده‌ای از سنسورهای دما، از جمله ترمومترهای مقاومتی (Pt100، Ni100، و غیره)، ترموکوپل‌ها (انواع B،E،J،K،N،R،S،T،U، و غیره) و سنسورهای دمای سیلیکون (KTY83/110، و غیره) پشتیبانی می‌کنند. ماژول‌ها سیگنال الکتریکی سنسور را به خواندن دما تبدیل می‌کنند. جداول برای هر سنسور تبدیلات خاص مربوط به نمایش‌های دیجیتال را نشان می‌دهند.

6. مشخصات دقت و صحت اساسی برای ماژول‌های آنالوگ چیست؟

دقت معمولاً توسط محدودیت خطای اساسی تعیین می‌شود که در دمای 25 درجه سانتیگراد اندازه‌گیری می‌شود، با واحدهایی که ممکن است درصد مقدار تمام مقیاس یا یک مقدار مطلق باشد. ماژول‌ها محدودیت‌های عملیاتی را در محدوده دمای عملیاتی مشخص شده نشان می‌دهند. دقت اغلب به نوع سیگنال و محدوده اندازه‌گیری بستگی دارد. شما ترکیبی از خطای اساسی، خطای دما، خطای خطی بودن و دقت تکرار را مشاهده خواهید کرد که اغلب تحت تأثیر زمان ادغام استفاده شده در تبدیلات نیز قرار دارند. برخی از ماژول‌ها دقت بالاتری نسبت به سایرین ارائه می‌دهند. تداخل و سرکوب تداخل نیز به عنوان معیارهایی مرتبط با دقت ذکر شده است.

7. سازگاری الکترومغناطیسی (EMC) چگونه بر ماژول‌های S7-300 تأثیر می‌گذارد؟

سازگاری الکترومغناطیسی (EMC) برای عملکرد قابل اعتماد ماژول ضروری است و سری S7-300 برای انتشار و حساسیت به تداخل آزمایش شده است. ماژول‌ها مطابق با استانداردهای EN هستند و محدودیت‌های خاصی را برای انتشار نویز در محدوده‌های فرکانسی مختلف، هم برای نویز تابشی و هم برای نویز هدایت شده از طریق شبکه برق AC، فهرست می‌کنند. ماژول‌ها معمولاً با رتبه کلاس A برای انتشار نویز گواهی شده‌اند.

8. چه عوامل دیگری هنگام مشخص کردن و استفاده از ماژول‌های S7-300 مهم هستند؟

ماژول‌ها باید در برابر ارتعاشات و مواد شیمیایی مطابق با استانداردهایی مانند IEC 60068-2-6 و EN 60721-3-3 مقاومت کنند. سند آزمایشی ارتعاش با جاروب فرکانس را مشخص می‌کند. ارتفاع عملیاتی مهم است، زیرا فشار هوای مختلف بر محدوده دمای عملیاتی تأثیر می‌گذارد. ماژول‌ها دارای گواهی استفاده در محیط‌های خاص، از جمله محیط‌های ریلی هستند. همچنین باید به نیازهای برق ماژول‌ها و محدودیت‌های موجود، از جمله اتلاف توان، مصرف جریان از باسبار و ولتاژ بار، همراه با پارامترهایی مانند جریان ورودی و تأخیر ورودی توجه کرد.
