رگولاتور فشار دقیق مدل 10BP از شرکت فیرچایلد (Fairchild)، انتخابی عالی برای کاربردهایی است که نیاز به کنترل دقیق فشار برگشتی و فشار تخلیه دارند. مدل 10BP از اصل تعادل نیرو برای باز کردن شیر اطمینان و تخلیه فشار سیستم در صورت تجاوز فشار به نقطه تنظیم استفاده میکند. این مدل با حساسیت کنترلی فوقالعاده بالا (1/8 اینچ ستون آب) و شیر ورودی متعادل، دقت و ثبات بالایی در حفظ نقطه تنظیم مورد نظر، بدون در نظر گرفتن تغییرات فشار ورودی یا شرایط محیطی، ارائه میدهد. رگولاتور پنوماتیک مدل 10BP یک رگولاتور پرظرفیت است که در مقایسه با شیرهای اطمینان، دقت بالاتری را در محدوده فشارهای کوچک ارائه میدهد و آن را به انتخابی عالی برای طیف گستردهای از کاربردهای دقیق تبدیل میکند. مدل 10BP از فیرچایلد (Fairchild) میتواند حداکثر فشار سیستم 500 psi (34 بار) را تحمل کند و دارای 9 محدوده فشار تنظیم از 0-2 psi، 0-0.15 بار، 0-15 کیلو پاسکال تا 5-400 psi، 0.3-28 بار، 35-2800 کیلو پاسکال است. رگولاتور فشار برگشتی مدل 10BP فیرچایلد دارای ظرفیت جریان 40 SCFM (68 متر مکعب بر ساعت) است.
ویژگیهای کلیدی و مزایا
- دقت کنترل فشار بینظیر:
این رگولاتور با حساسیت کمتر از 1/8 اینچ ستون آب، کنترل دقیقی در محدودههای باریک فشار ارائه میدهد. این دقت بالا، کارایی مطلوب در فرآیندهای حساس را تضمین میکند. - طراحی مهندسی پیشرفته:
- اصل تعادل نیرو: عملکرد پایدار و یکنواخت فشار را تضمین میکند.
- جداکننده آسپیراتور و دیافراگم: جلوگیری از انتقال نوسانات جریان به مجموعه دیافراگم، برای عملکرد بیصدا و پایدار.
- سهولت تعمیر و نگهداری:
طراحی به گونهای است که تعمیر و سرویس دستگاه بدون نیاز به جداسازی از خط فرآیند امکانپذیر بوده، که باعث کاهش زمان توقف تجهیزات و هزینههای مرتبط میشود. - انعطافپذیری در نصب:
قابلیت نصب آسان با استفاده از براکت (فروختهشده بهصورت جداگانه)، راهاندازی سریع و مطمئن را فراهم میکند. - محدوده گسترده فشار قابل تنظیم:
مدل 10BP برای محدوده وسیعی از فشارهای کاری (0 تا 400 psig) طراحی شده و گزینهای ایدهآل برای کاربردهای متنوع صنعتی است. - گزینههای سفارشیسازی:
امکان استفاده از الاستومرهای تخصصی نظیر سیلیکون یا وایتون، اتصالات مختلف (BSPT/BSPP)، پیچ تنظیم مقاوم در برابر دستکاری و دیگر ویژگیها، امکان تطبیق دستگاه با نیازهای خاص را میسر میسازد.

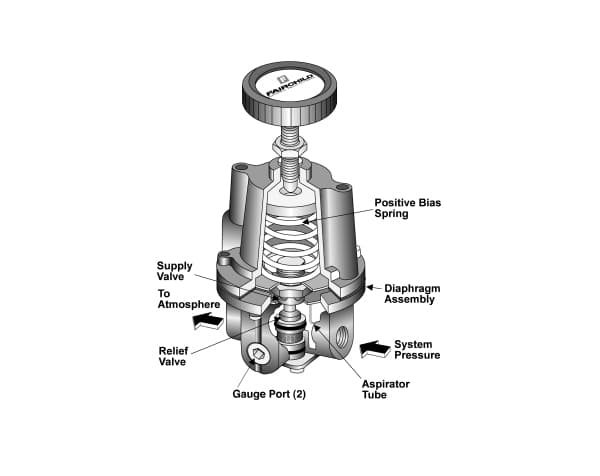

اصل عملکرد فنی
رگولاتور 10BP با استفاده از اصل تعادل نیرو طراحی شده است:
- فشار تنظیمی: از طریق پیچ تنظیم و فشردهسازی فنر بایاس مثبت تعیین میشود.
- عملکرد شیر اطمینان:
- افزایش فشار سیستم باعث حرکت مجموعه دیافراگم و باز شدن شیر اطمینان برای تخلیه فشار اضافی میشود.
- کاهش فشار به زیر مقدار تنظیمی، منجر به بسته شدن شیر اطمینان خواهد شد.
این طراحی، کنترل پایدار فشار خروجی را حتی در شرایط نوسانات شدید تضمین میکند.
مشخصات فنی
| مشخصه | مقدار | واحد |
|---|---|---|
| محدوده فشار تنظیم | 2-200 psig (0.15-14 BAR) | psig, BAR, kPa |
| حداکثر فشار کاری | 300-500 psig (21.0-35.0 BAR) | psig, BAR, kPa |
| ظرفیت جریان | 40 SCFM @ 100 psig | SCFM, m³/HR |
| حساسیت | < 1/8 اینچ ستون آب | اینچ (سانتیمتر) |
| دمای عملیاتی | -40° F تا +200° F | °F, °C |
| جنس بدنه | آلومینیوم | |
| سایز اتصالات | 1/4″، 3/8″، 1/2″ NPT | اینچ |
کاربردهای صنعتی
رگولاتور فشار مدل 10BP برای کاربردهای متنوع در صنایع زیر ایدهآل است:
- خودروسازی: خطوط تولید و مونتاژ.
- پزشکی: تجهیزات حساس نظیر دستگاههای تنفسی.
- غذایی: سیستمهای بستهبندی با دقت بالا.
- نفت و گاز: کنترل فشار در تجهیزات حفاری و پالایش.
- نساجی: کنترل ماشینآلات تولید الیاف.
خرید و مشاوره تخصصی
کارشناسان ما آماده ارائه راهنمایی در انتخاب، خرید و مشاوره فنی هستند. برای کسب اطلاعات بیشتر و ثبت سفارش، با ما تماس بگیرید. دراک: نماینده رسمی Fairchild، ارائهدهنده تجهیزات پیشرفته با خدمات برتر.
