راهنمای فنی خرید ترانسمیترهای اختلاف فشار DP

در صنایع مدرن، اندازه‌گیری دقیق فشار و اختلاف فشار نقشی اساسی در تضمین کیفیت، ایمنی و بهره‌وری فرآیندها ایفا می‌کند. صنایعی مانند نفت و گاز، داروسازی و صنایع غذایی به دستگاه‌هایی نیاز دارند که بتوانند پارامترهای مهمی مانند فشار، سطح و حجم را با دقت بالا اندازه‌گیری کنند.

تاریخچه اندازه‌گیری فشار به قرن نوزدهم بازمی‌گردد، زمانی که نیاز به اندازه‌گیری دقیق فشار در صنایع مختلف احساس شد. در آن زمان، ابزارهای مکانیکی مانند گیج‌ها و مانومترها برای اندازه‌گیری فشار استفاده می‌شدند که دقت محدودی داشتند و نیاز به کالیبراسیون دستی داشتند. با پیشرفت فناوری، ترانسمیترهای فشار توسعه یافتند که ابتدا به‌صورت مکانیکی عمل می‌کردند و از دیافراگم‌های فلزی برای اندازه‌گیری استفاده می‌کردند. با گذشت زمان و پیشرفت‌های علمی در زمینه مواد، الکترونیک و فناوری حسگرها، ترانسمیترهای دیجیتال با دقت بالا، پایداری بیشتر و قابلیت‌های ارتباطی پیشرفته به بازار عرضه شدند.

نقش ترانسمیترهای فشار در صنایع مختلف

ترانسمیترهای فشار به‌عنوان یکی از پیشرفته‌ترین و دقیق‌ترین ابزارها برای اندازه‌گیری فشار و اختلاف فشار در صنایع مختلف به شمار می‌روند. این دستگاه‌ها با تبدیل فشار به سیگنال‌های الکتریکی، امکان نظارت و کنترل دقیق فرآیندهای صنعتی را فراهم می‌کنند. به‌عنوان مثال، در صنایع نفت و گاز، اندازه‌گیری دقیق فشار برای جلوگیری از حوادث و افزایش بهره‌وری ضروری است. در صنایع داروسازی، کنترل دقیق فشار در فرآیندهای تولید به‌منظور تضمین کیفیت محصولات اهمیت دارد. همچنین در صنایع غذایی، اندازه‌گیری فشار در مراحل مختلف تولید برای حفظ ایمنی و کیفیت محصولات ضروری است.

پیشرفت‌های فناوری در ترانسمیترهای فشار

با پیشرفت فناوری، ترانسمیترهای فشار از دستگاه‌های مکانیکی ساده به دستگاه‌های دیجیتال پیچیده تبدیل شده‌اند. ترانسمیترهای دیجیتال امروزی با استفاده از حسگرهای پیشرفته و مدارهای الکترونیکی، دقت و پایداری بالاتری را ارائه می‌دهند. همچنین، این دستگاه‌ها قابلیت‌های ارتباطی پیشرفته‌ای دارند که امکان ادغام آن‌ها با سیستم‌های کنترل و نظارت صنعتی را فراهم می‌کند. این پیشرفت‌ها باعث افزایش دقت، قابلیت اطمینان و کارایی در اندازه‌گیری فشار و اختلاف فشار در صنایع مختلف شده است. امروزه برندهای معتبر جهانی مانند Endress+Hauser، Honeywell، Emerson، Rosemount و Siemens در این حوزه فعالیت می‌کنند و محصولات مختلفی را برای کاربردهای مختلف صنعتی ارائه می‌دهند. در ادامه، توضیحات جامع‌تری از برخی از بهترین ترانسمیترهای اختلاف فشار موجود در بازار آورده شده است که هرکدام با ویژگی‌های خاص خود در صنایع مختلف کاربرد دارند.

Deltabar FMD71

Deltabar FMD71 یک ترانسمیتر اختلاف فشار پیشرفته است که برای اندازه‌گیری دقیق اختلاف فشار و سطح هیدرواستاتیک در مخازن تحت فشار طراحی شده است. این دستگاه با استفاده از حسگرهای سرامیکی و ماژول‌های دوگانه برای فشار بالا (HP) و فشار پایین (LP)، قابلیت اندازه‌گیری دقیق‌تر اختلاف فشار را فراهم می‌آورد. FMD71 به‌ویژه در صنایع نفت و گاز، شیمیایی، داروسازی، غذایی و نیروگاهی مورد استفاده قرار می‌گیرد و عملکرد بسیار دقیقی در این صنایع دارد.

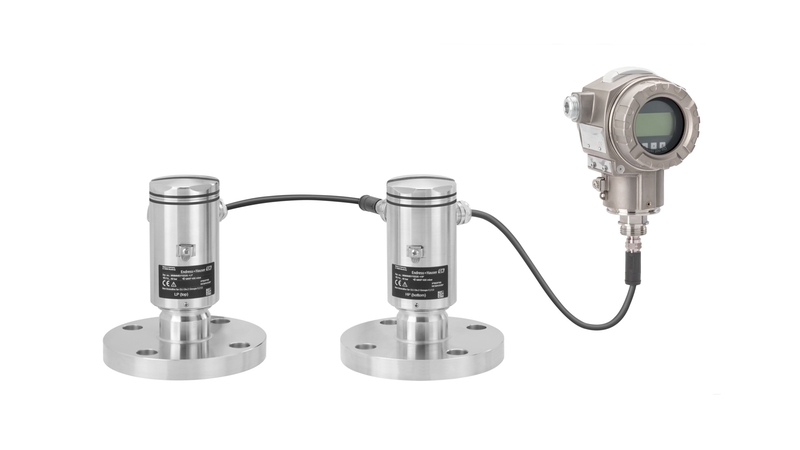

Electronic differential pressure – Deltabar FMD71

یکی از ویژگی‌های برجسته این ترانسمیتر، قابلیت اندازه‌گیری چندین متغیر است. علاوه بر اندازه‌گیری اختلاف فشار، این دستگاه قادر به اندازه‌گیری فشار فرآیند و دمای حسگر است. این ویژگی‌ها باعث می‌شود که FMD71 به ابزاری جامع برای کنترل فرآیند تبدیل شود. سیستم نظارت بر سلامت دستگاه از طریق ارتباط HART، به اپراتورها امکان می‌دهد تا وضعیت دستگاه را در زمان واقعی بررسی کنند و از صحت عملکرد آن اطمینان حاصل کنند.

FMD71 طراحی منحصر به فردی دارد که نصب و راه‌اندازی آن را ساده می‌کند. بدنه دستگاه به‌گونه‌ای طراحی شده است که به راحتی به سیستم متصل می‌شود و هیچ‌گونه مشکل مکانیکی برای سیستم ایجاد نمی‌کند. همچنین، این دستگاه از ویژگی‌هایی مانند نمایشگر بزرگ و خوانا بهره می‌برد که عملیات دستگاه را ساده‌تر کرده و دسترسی به اطلاعات را تسهیل می‌کند.

این دستگاه با مقاومت در برابر فشارهای بالا و دمای زیاد، می‌تواند در شرایط سخت و فرآیندهایی که فشارهای بالا دارند، به‌طور مداوم و بدون اختلال عمل کند. FMD71 دارای دامنه اندازه‌گیری از -1 بار تا 40 بار است و با دقت بالا، عملکردی دقیق و پایدار را در طول زمان ارائه می‌دهد. با توجه به قابلیت نصب در هر زاویه‌ای، این دستگاه در محیط‌هایی که تغییرات دما و رطوبت زیاد است نیز عملکرد مناسبی دارد.

Deltabar FMD72

Deltabar FMD72 یکی از محصولات پیشرفته شرکت Endress+Hauser است که برای اندازه‌گیری دقیق سطح، فشار، حجم و جرم در مخازن تحت فشار طراحی شده است. این ترانسمیتر با استفاده از حسگرهای فلزی با طراحی ویژه، به‌طور دقیق اختلاف فشار، سطح هیدرواستاتیک و دمای فرآیند را اندازه‌گیری می‌کند. این دستگاه به‌ویژه در صنایع شیمیایی، پتروشیمی، نفت و گاز و تولید انرژی بسیار کاربرد دارد و در فرآیندهای پیچیده و حساس عملکرد بی‌نظیری از خود نشان می‌دهد.

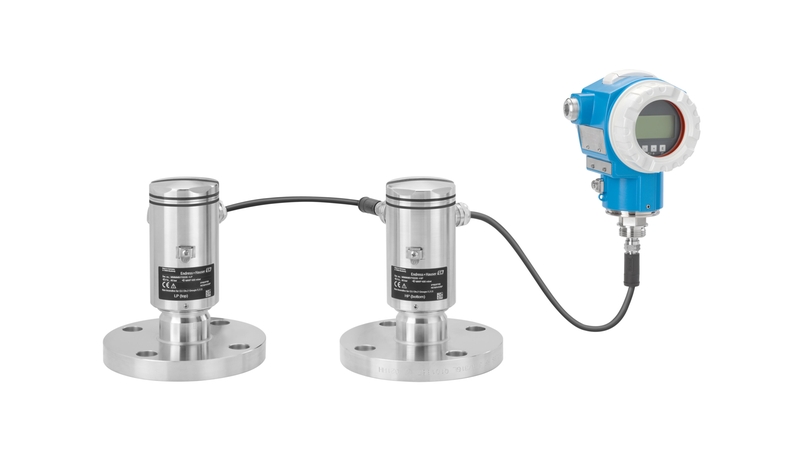

Electronic differential pressure – Deltabar FMD72

یکی از ویژگی‌های اصلی Deltabar FMD72، دقت بالای آن است. با حد خطای کمتر از 0.5%، این دستگاه قادر به اندازه‌گیری دقیق پارامترهای مختلف فرآیند است. علاوه بر این، این ترانسمیتر می‌تواند داده‌های مربوط به سطح، حجم یا جرم را بر اساس فشار اندازه‌گیری شده محاسبه کند و به سیستم‌های کنترلی ارسال کند.

FMD72 از پروتکل‌های ارتباطی HART و Wireless HART پشتیبانی می‌کند، که این امکان را فراهم می‌آورد تا داده‌ها به‌صورت دیجیتال منتقل شوند و به‌راحتی با سیستم‌های کنترلی موجود یکپارچه شوند. علاوه بر این، این دستگاه دارای دامنه دمایی وسیعی است که از -40 تا +85 درجه سانتی‌گراد برای نسخه‌های استاندارد و تا +100 درجه سانتی‌گراد برای نسخه‌های دما بالا قابل استفاده است.

این ترانسمیتر برای استفاده در محیط‌هایی با تغییرات دمایی زیاد، مانند مخازن تقطیر و صنایع انتقال مواد، ایده‌آل است. FMD72 با طراحی مقاوم در برابر خوردگی و فشارهای زیاد، برای استفاده در شرایط سخت صنعتی بسیار مناسب است.

Deltabar FMD77

Deltabar FMD77 یک ترانسمیتر اختلاف فشار با حسگر فلزی است که برای اندازه‌گیری دقیق سطح، حجم و جرم در مایعات طراحی شده است. این دستگاه به‌ویژه در فرآیندهای صنعتی که نیاز به اندازه‌گیری دقیق و مداوم دارند، مانند صنایع شیمیایی، داروسازی و نفت و گاز، کاربرد دارد. FMD77 از تکنولوژی پیشرفته‌ای برای اندازه‌گیری دقیق اختلاف فشار در شرایط فشار و دمای متغیر بهره می‌برد.

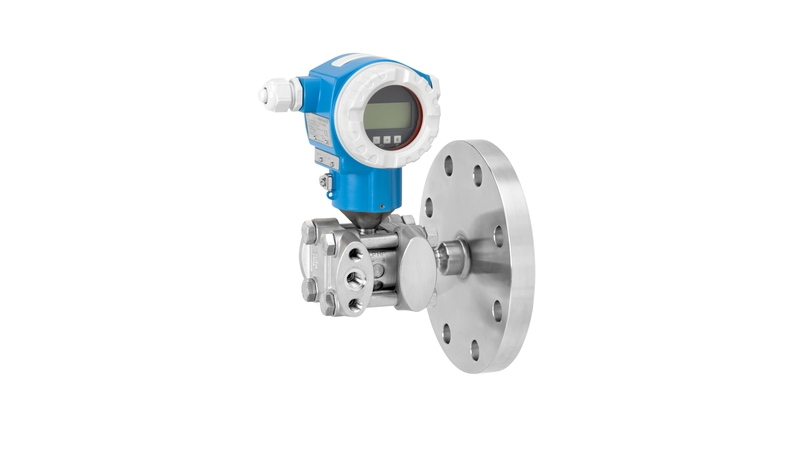

Deltabar FMD77 Differential Pressure Sensor – Transmitter

این ترانسمیتر دارای سیستم دیافراگمی یک‌طرفه یا دوطرفه است که با استفاده از کپیاری در سمت فشار پایین، اندازه‌گیری دقیقی انجام می‌دهد. این ویژگی باعث می‌شود که FMD77 در فرآیندهایی که فشارها و دماهای متغیر دارند، عملکرد دقیقی از خود نشان دهد.

FMD77 از پروتکل‌های HART، PROFIBUS PA و FOUNDATION Fieldbus پشتیبانی می‌کند و از طریق ارتباط دیجیتال با سیستم‌های کنترلی ارتباط برقرار می‌کند. این دستگاه همچنین دارای مدول داده HistoROM است که پارامترهای فرآیند و دستگاه را به‌طور خودکار ذخیره کرده و امکان دسترسی به آن‌ها را در صورت نیاز فراهم می‌آورد.

این ترانسمیتر دارای قابلیت تحمل فشارهای زیاد است و با دقت ±0.075% در دامنه اندازه‌گیری از +100 میلی‌بار تا +16 بار، می‌تواند در شرایط سخت صنعتی به‌طور مداوم و با دقت بالا عمل کند. همچنین، این دستگاه قادر به تحمل دماهای بین -70 تا +400 درجه سانتی‌گراد است و برای استفاده در محیط‌های صنعتی با شرایط دشوار بسیار مناسب است.

Deltabar FMD78

Deltabar FMD78 مشابه مدل FMD77 است اما بیشتر برای کاربردهای بهداشتی و صنایع غذایی، دارویی و شیمیایی طراحی شده است. این دستگاه برای اندازه‌گیری دقیق سطح، حجم و جرم در مایعات، بخارات، گازها و گرد و غبار به‌کار می‌رود. طراحی این دستگاه به‌گونه‌ای است که برای محیط‌های حساس و بهداشتی نیز مناسب باشد و به‌طور خاص برای استفاده در صنایع غذایی و دارویی طراحی شده است.

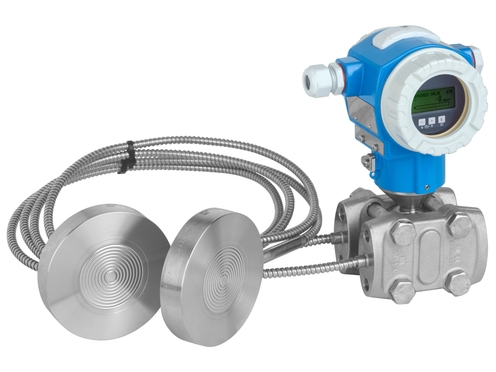

Differential pressure – Deltabar FMD78

این ترانسمیتر با حسگرهای فلزی و سیستم دیافراگمی یک‌طرفه یا دوطرفه، قادر به اندازه‌گیری دقیق اختلاف فشار حتی در شرایط متغیر فشار و دما است. ویژگی‌های خاص این دستگاه مانند سیستم ذخیره‌سازی داده‌های HistoROM و مقاومت در برابر خوردگی، آن را به یک گزینه عالی برای کاربردهای بهداشتی و حساس تبدیل کرده است.

FMD78 نیز مانند مدل‌های دیگر این سری از پروتکل‌های HART، PROFIBUS PA و FOUNDATION Fieldbus پشتیبانی می‌کند و از این طریق می‌تواند به‌راحتی با سیستم‌های کنترلی موجود ارتباط برقرار کند.

Deltabar PMD55

Deltabar PMD55 یک ترانسمیتر اختلاف فشار با حسگر پیزورزیستیو است که به‌ویژه برای اندازه‌گیری دقیق اختلاف فشار در مایعات، بخارات و گازها در محیط‌های صنعتی طراحی شده است. این دستگاه برای استفاده در فرآیندهای مختلف صنعتی از جمله صنایع شیمیایی، پتروشیمی، داروسازی و مواد غذایی بسیار مناسب است.

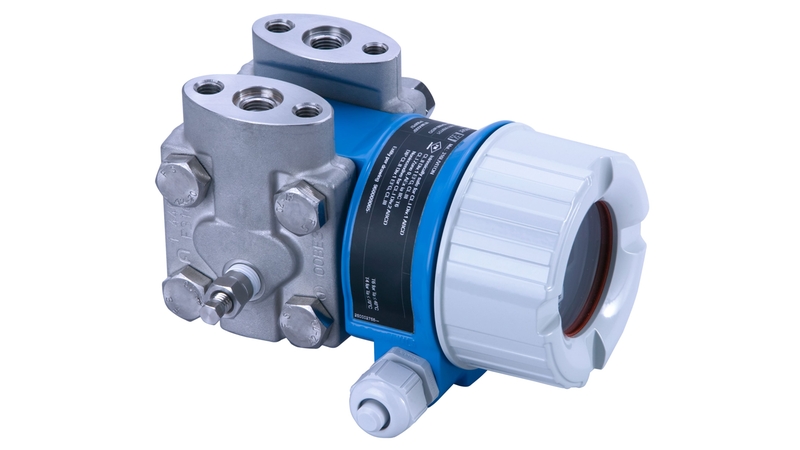

Differential pressure – Deltabar PMD55

یکی از ویژگی‌های مهم Deltabar PMD55، طراحی ساده و کاربردی آن است که به‌راحتی نصب و راه‌اندازی می‌شود. این ترانسمیتر دارای نمایشگری است که فرآیند کالیبراسیون و راه‌اندازی را آسان می‌کند و به‌طور خودکار پارامترهای دستگاه را تنظیم می‌کند. علاوه بر این، PMD55 از پروتکل‌های HART، PROFIBUS PA و FOUNDATION Fieldbus پشتیبانی می‌کند و امکان یکپارچگی راحت با سیستم‌های کنترلی مختلف را فراهم می‌آورد.

PMD55 دارای طراحی ماژولار است که امکان تعویض نمایشگر و اجزای الکترونیکی را بدون نیاز به توقف کامل سیستم فرآیندی فراهم می‌کند. این ویژگی باعث کاهش زمان‌های توقف و افزایش بهره‌وری در طول عمر دستگاه می‌شود. همچنین، PMD55 از یک سنسور پیزورزیستیو برای اندازه‌گیری دقیق اختلاف فشار استفاده می‌کند که این امکان را می‌دهد تا دستگاه در اندازه‌گیری‌های فشار بسیار حساس و در محدوده وسیعی از فشارها به‌طور دقیق عمل کند.

این ترانسمیتر به‌ویژه در کاربردهایی که نیاز به نظارت دقیق بر تغییرات فشار در فیلترها، پمپ‌ها و دیگر تجهیزات فرآیندی دارند، مفید است. PMD55 قادر به اندازه‌گیری فشار در محدوده‌ای از 10 میلی‌بار تا 40 بار است و از دقت بالای ±0.075% برخوردار است که این امر آن را به یک گزینه عالی برای فرآیندهای حساس تبدیل می‌کند.

PMD55 همچنین برای استفاده در محیط‌های خطرناک ایمن است و به استانداردهای SIL2 طبق IEC 61508 و IEC 61511 برای ایمنی فرآیندها دست یافته است. این دستگاه در شرایط سخت دمایی و محیط‌های صنعتی پیچیده عملکردی پایدار و دقیق را تضمین می‌کند. به‌ویژه برای کاربردهایی که نیاز به دقت و ایمنی بالا دارند، مانند صنایع داروسازی، شیمیایی و فرآیندهای تولیدی، PMD55 انتخابی عالی است.

Deltabar PMD75

Deltabar PMD75 یک ترانسمیتر اختلاف فشار با حسگر پیزوالکتریک است که برای اندازه‌گیری دقیق فشار و اختلاف فشار در مایعات، بخارات و گازها طراحی شده است. این دستگاه به‌ویژه در فرآیندهای صنعتی که نیاز به اندازه‌گیری فشار دقیق در دماهای مختلف دارند، مانند صنایع نفت و گاز، شیمیایی، داروسازی و پتروشیمی، کاربرد دارد.

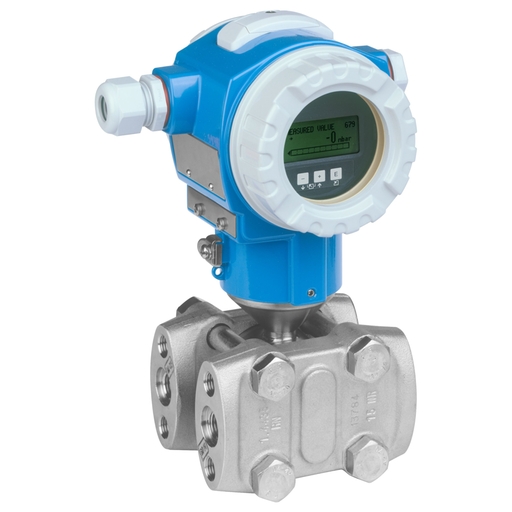

Differential pressure – Deltabar PMD75

یکی از ویژگی‌های مهم PMD75، استفاده از حسگر پیزوالکتریک با دیافراگم فلزی جوش‌شده است که باعث افزایش دقت و پایداری دستگاه در طول زمان می‌شود. این ترانسمیتر قادر به اندازه‌گیری دقیق اختلاف فشار با دقت بالا (0.05% استاندارد و 0.035% برای نسخه پلاتینی) است و به‌ویژه در فرآیندهایی که نیاز به دقت بالا دارند، می‌تواند گزینه‌ای مناسب باشد.

Deltabar PMD75 مجهز به سیستم HistoROM است که امکان ذخیره و مدیریت داده‌ها و پارامترهای دستگاه را فراهم می‌کند. این سیستم کمک می‌کند تا به‌راحتی تغییرات پارامترهای دستگاه و فرآیند را پیگیری کرده و از به‌روز بودن اطلاعات اطمینان حاصل شود. علاوه بر این، PMD75 از استانداردهای SIL2/3 برای ایمنی فرآیندها پشتیبانی می‌کند و برای استفاده در محیط‌های حساس ایمن است.

این دستگاه از پروتکل‌های HART و FOUNDATION Fieldbus پشتیبانی می‌کند و از این طریق قادر است با سیستم‌های کنترلی مختلف یکپارچه شود. محدوده دمای عملیاتی آن از -40 تا +85 درجه سانتی‌گراد است و می‌تواند فشارهایی در محدوده 10 میلی‌بار تا 250 بار را اندازه‌گیری کند. در شرایط فشار بالا، PMD75 قادر به تحمل فشار اضافی تا 420 بار است.

با توجه به طراحی مدولار این دستگاه، امکان تعویض و تعمیر قسمت‌های مختلف آن به‌راحتی وجود دارد. برای مصارف صنعتی مختلف که به دقت و ایمنی بالا نیاز دارند، PMD75 یک گزینه بسیار مناسب است.

SmartLine® ST700

ترانسمیتر SmartLine® ST700 از برند Honeywell با بهره‌گیری از فناوری‌های پیشرفته برای اندازه‌گیری دقیق اختلاف فشار طراحی شده است. این ترانسمیتر دارای حسگر پیزورزیستیو با عملکرد بسیار دقیق است و قادر به اندازه‌گیری فشار و اختلاف فشار در شرایط صنعتی سخت می‌باشد. ST700 برای استفاده در فرآیندهایی که به دقت بالا و عملکرد پایدار نیاز دارند، مانند صنعت انرژی، انتقال مواد و پالایشگاه‌ها طراحی شده است.

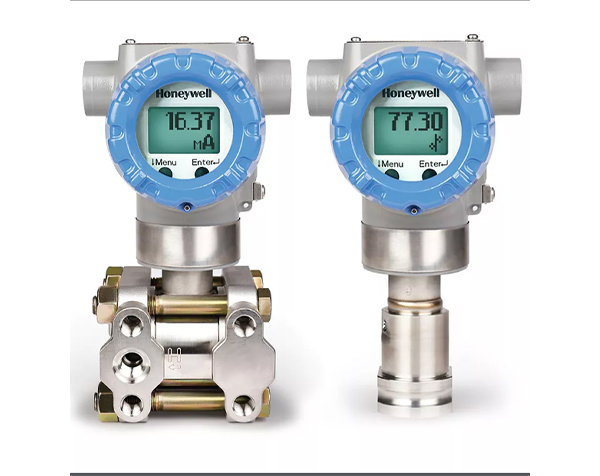

SmartLine ST700 Pressure Transmitters

یکی از ویژگی‌های برجسته ST700، دقت و پایداری بالا در اندازه‌گیری است. این ترانسمیتر با دقت بالا قادر به اندازه‌گیری اختلاف فشار، فشار ایستا و تغییرات دما در فرآیندهای پیچیده است. از آنجا که ST700 برای شرایط سخت طراحی شده است، می‌تواند در محیط‌های با دماهای بالا و فشارهای متغیر به‌طور مداوم و با دقت بالا عمل کند.

ST700 از سیستم‌های ارتباطی پیشرفته مانند HART و FOUNDATION Fieldbus پشتیبانی می‌کند، که امکان یکپارچه‌سازی آسان با سیستم‌های کنترل موجود را فراهم می‌کند. این دستگاه همچنین به سیستم‌های نظارت و مدیریت خطا مجهز است که به کاربران این امکان را می‌دهد تا عملکرد دستگاه را به‌راحتی پیگیری کنند.

برای عملیات در محیط‌های صنعتی که دما، فشار و سایر شرایط فرآیندی به‌طور مداوم تغییر می‌کند، ST700 گزینه‌ای قابل اعتماد است. این ترانسمیتر به‌ویژه در فرآیندهای انتقال انرژی و مواد، از جمله سیستم‌های گرمایی و حرارتی، استفاده می‌شود و از ویژگی‌هایی مانند تشخیص خودکار خطا و مدیریت سیستم پشتیبانی می‌کند.

SmartLine® STD800

SmartLine® STD800 یک ترانسمیتر اختلاف فشار پیشرفته است که دقت بالا و قابلیت اطمینان بسیار زیادی را در اندازه‌گیری اختلاف فشار، فشار ایستا و دما ارائه می‌دهد. این ترانسمیتر از فناوری‌های پیشرفته برای کاربردهای مختلف در صنایع پتروشیمی، نفت و گاز، انرژی و صنایع مواد استفاده می‌کند.

یکی از ویژگی‌های برجسته STD800، دقت بسیار بالای آن است که در محدوده دقت استاندارد 0.035% و دقت اختیاری 0.025% قرار دارد. این دستگاه به‌ویژه برای اندازه‌گیری دقیق فشار و اختلاف فشار در فرآیندهای حساس طراحی شده است و قابلیت پایداری بالا تا 0.01% از URL (حد بالای بازه اندازه‌گیری) را برای ده سال دارد.

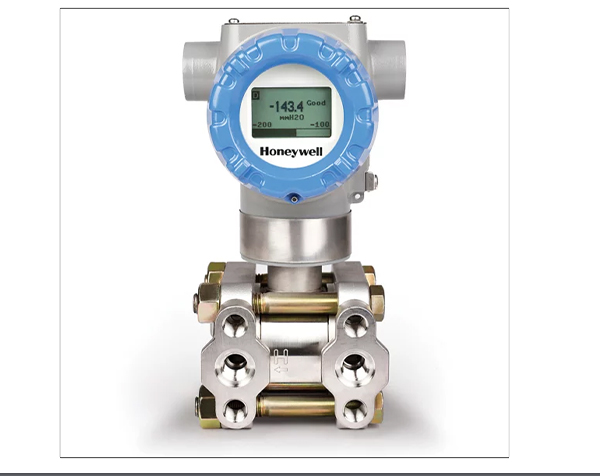

SmartLine STD800 – Differential Pressure

STD800 از پروتکل‌های ارتباطی پیشرفته HART، FOUNDATION Fieldbus و Honeywell Digitally Enhanced® (DE) پشتیبانی می‌کند و این امکان را فراهم می‌آورد که به‌راحتی با سیستم‌های کنترلی مختلف ارتباط برقرار کند. علاوه بر این، این ترانسمیتر دارای ویژگی‌هایی مانند جبران فشار و دمای استاتیک خودکار است که به آن اجازه می‌دهد در شرایط مختلف محیطی بدون هیچ‌گونه اختلالی به اندازه‌گیری دقیق ادامه دهد.

این دستگاه به‌ویژه در کاربردهایی که نیاز به ایمنی بالا و دقت دقیق دارند، مانند سیستم‌های کنترل فشار در پالایشگاه‌ها و کارخانه‌های تولید انرژی، بسیار مناسب است.

SmartLine® STD810

SmartLine® STD810 از Honeywell یک ترانسمیتر دقیق و قابل‌اعتماد برای اندازه‌گیری اختلاف فشار است که به‌ویژه برای اندازه‌گیری فشار جریان هوا، حسگر هیدرواستاتیک و سایر کاربردهای حساس طراحی شده است. این ترانسمیتر برای استفاده در صنایع مختلف، از جمله صنایع نفت و گاز، مواد شیمیایی و پتروشیمی، و همچنین فرآیندهای تولیدی حساس مناسب است.

Honeywell STD810 Smartline Differential Pressure Transmitter

STD810 با دقت 0.035% (استاندارد) و دقت اختیاری 0.025%، و پایداری 0.01% از URL برای 10 سال، برای اندازه‌گیری دقیق در فرآیندهای پیچیده صنعتی به‌کار می‌رود. این دستگاه همچنین دارای قابلیت جبران خودکار فشار و دمای استاتیک است که به آن اجازه می‌دهد بدون نیاز به تنظیمات دستی، دقت خود را در محیط‌های دمایی متغیر حفظ کند.

از دیگر ویژگی‌های برجسته STD810 می‌توان به گزینه‌های متعدد نمایشگر، پیکربندی از راه دور و قابلیت تشخیص و مدیریت خطاها اشاره کرد. این ترانسمیتر از پروتکل‌های HART، FOUNDATION Fieldbus و Honeywell Digitally Enhanced® (DE) پشتیبانی می‌کند و می‌تواند به‌راحتی به سیستم‌های کنترلی مختلف متصل شود.

STD810 برای کاربردهایی که نیاز به دقت بالا و ایمنی دارند، مانند سیستم‌های کنترلی فشار در پالایشگاه‌ها، صنایع شیمیایی و تولید انرژی، طراحی شده است.

SmartLine® STD924

SmartLine® STD924 یکی از ترانسمیترهای فشار پیشرفته از Honeywell است که برای اندازه‌گیری دقیق اختلاف فشار در مایعات و گازها طراحی شده است. این دستگاه به‌ویژه در صنایع نفت و گاز، پتروشیمی، و فرآیندهای تولیدی حساس کاربرد دارد.

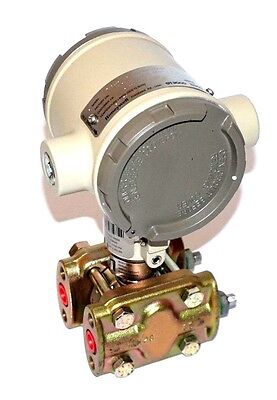

SmartLine® STD924

یکی از ویژگی‌های برجسته STD924 دقت بالای آن است که ±0.01% از مقدار اندازه‌گیری شده را برای هر سال تضمین می‌کند. این دستگاه دارای ویژگی‌های پیشرفته‌ای مانند جبران خودکار دما و فشار استاتیک است که به آن اجازه می‌دهد در شرایط محیطی دشوار، بدون کاهش دقت، به اندازه‌گیری ادامه دهد.

STD924 به‌طور خاص برای استفاده در محیط‌های خطرناک و انفجاری طراحی شده است و از استانداردهای SIL 2/3 برای ایمنی فرآیندها برخوردار است. این دستگاه همچنین دارای بدنه استیل ضد زنگ و دیافراگم Hastelloy است که مقاومت بالایی در برابر خوردگی و فشارهای بالا دارد.

این ترانسمیتر از پروتکل‌های HART و Honeywell Digitally Enhanced® (DE) پشتیبانی می‌کند و می‌تواند به‌راحتی به سیستم‌های کنترلی موجود در صنایع مختلف متصل شود. STD924 برای کاربردهایی که نیاز به دقت بالا، پایداری طولانی‌مدت و عملکرد ایمن در محیط‌های صنعتی دشوار دارند، ایده‌آل است.

Rosemount 3051CD

Rosemount 3051CD یک ترانسمیتر اختلاف فشار پیشرفته است که توسط Emerson تولید شده و برای اندازه‌گیری دقیق فشار، سطح و جریان در صنایع مختلف طراحی شده است. این دستگاه قادر به اندازه‌گیری فشار، اختلاف فشار و سطح با دقت بسیار بالا و قابلیت اطمینان بالا است.

یکی از ویژگی‌های برجسته Rosemount 3051CD، استفاده از فناوری Coplanar™ است که امکان نصب ساده آن را با استفاده از مانوفولدها، فلومترها و سیستم‌های سطح فراهم می‌کند. این ترانسمیتر از دقت بالا و پایداری طولانی‌مدت برخوردار است و قابلیت اندازه‌گیری دقیق در فشارهای مختلف را دارد.

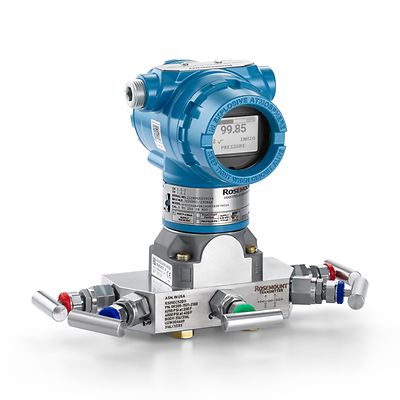

Rosemount 3051CD

Rosemount 3051CD از پروتکل‌های HART، PROFIBUS، FOUNDATION Fieldbus و WirelessHART پشتیبانی می‌کند و دارای فناوری بلوتوث برای پیکربندی و نگهداری از راه دور است. این دستگاه از استانداردهای SIL 2/3 برای ایمنی فرآیندها برخوردار است و برای استفاده در مناطق خطرناک و انفجاری طراحی شده است.

Rosemount 3051CD به‌ویژه برای استفاده در صنایع نفت و گاز، پتروشیمی، و تولید انرژی که نیاز به اندازه‌گیری دقیق و پایدار در شرایط سخت دارند، مناسب است. این دستگاه از قابلیت‌هایی مانند تشخیص خطا، پایش سلامت سیستم و ارسال هشدارهای فرآیند برخوردار است.

سوالات متداول و مهم درباره ترانسمیترهای اختلاف فشار

1. ترانسمیتر اختلاف فشار چیست و چه چیزی را اندازه‌گیری می‌کند؟

ترانسمیتر اختلاف فشار، دستگاهی است که به منظور اندازه‌گیری اختلاف فشار بین دو نقطه مشخص به کار می‌رود. این دستگاه معمولاً این اختلاف فشار را به یک سیگنال الکتریکی استاندارد، که اغلب جریان 4-20 میلی‌آمپر است، تبدیل می‌کند تا برای سیستم‌های کنترل قابل استفاده باشد. ترانسمیترهای اختلاف فشار فقط اختلاف فشار را اندازه‌گیری نمی‌کنند؛ بلکه غالباً از آن‌ها برای استخراج اطلاعاتی درباره‌ی پارامترهای دیگر فرآیند، مانند سطح مایع درون مخازن، نرخ جریان سیالات و حتی چگالی سیال نیز استفاده می‌شود. این دستگاه‌ها مجهز به دو اتصال فشار هستند: یکی با برچسب HP (فشار بالا) و دیگری با برچسب LP (فشار پایین). ترانسمیتر با بهره‌گیری از یک سنسور دقیق، اختلاف بین این دو فشار را اندازه‌گیری می‌کند.

2. کاربردهای رایج ترانسمیترهای اختلاف فشار کدام‌اند؟

ترانسمیترهای اختلاف فشار، ابزارهایی چندمنظوره هستند که در صنایع گوناگون برای اهداف متنوعی مورد استفاده قرار می‌گیرند. در زیر به برخی از کاربردهای کلیدی آن‌ها اشاره شده است:

• اندازه‌گیری سطح مایع: به ویژه در مخازن بسته یا تحت فشار، این ترانسمیترها با اندازه‌گیری اختلاف فشار هیدرواستاتیک بین پایین مخزن و یک نقطه‌ی مرجع، قادر به تعیین دقیق سطح مایع هستند.
• اندازه‌گیری نرخ جریان: همراه با المان‌های جریان‌سنجی مانند صفحات اریفیس، لوله‌های ونتوری یا لوله‌های پیتوت، این ترانسمیترها برای اندازه‌گیری نرخ جریان مایعات، گازها و بخارات از طریق تشخیص اختلاف فشار ایجاد شده، به کار می‌روند.
• مانیتورینگ فشار: اندازه‌گیری اختلاف فشار در تجهیزاتی مانند فیلترها و پمپ‌ها به منظور نظارت بر عملکرد و شناسایی مشکلات احتمالی، از دیگر کاربردهای این ترانسمیترها است.
• اندازه‌گیری چگالی: با اندازه‌گیری دقیق اختلاف فشار در یک ستون مشخص از مایع با ارتفاع معین، این ترانسمیترها می‌توانند چگالی سیال را با دقت تعیین کنند.
• کنترل عمومی فرآیند: ترانسمیترهای اختلاف فشار در سیستم‌های مختلف کنترل فرآیند مانند راکتورهای شیمیایی، برج‌های تقطیر، دیگ‌های بخار و سایر فرآیندها کاربرد گسترده‌ای دارند.

3. چه فناوری‌های سنسوری در این ترانسمیترها به کار گرفته می‌شود؟

• سنسورهای سرامیکی: این نوع سنسورها، مانند سنسورهای مورد استفاده در ترانسمیتر Endress+Hauser Deltabar FMD71، به دلیل مقاومت بالا در شرایط سخت محیطی شناخته شده‌اند. این سنسورها اغلب از یک دیافراگم سرامیکی (Ceraphire®) برای اندازه‌گیری فشار بهره می‌برند.

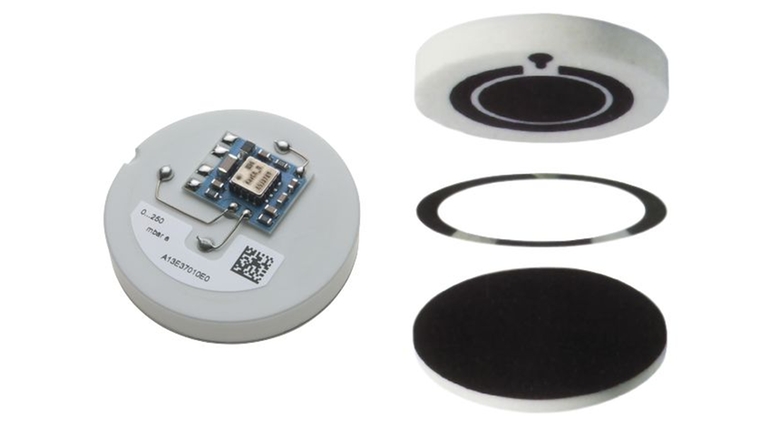

Ceraphire ceramic sensor guarantees high availability of measurement signals and high overload protection

• سنسورهای فلزی: سنسورهای فلزی، مانند سنسورهای به کار رفته در مدل‌های Endress+Hauser FMD72، FMD77، FMD78 و Rosemount 3051، از دیافراگم‌های فلزی (معمولاً از جنس فولاد ضد زنگ 316L، هستلوی، مونل یا تانتالوم) استفاده می‌کنند. این سنسورها مقاومت بسیار خوبی در برابر دما و فشار بالا و همچنین مواد فرآیندی خورنده از خود نشان می‌دهند.

•

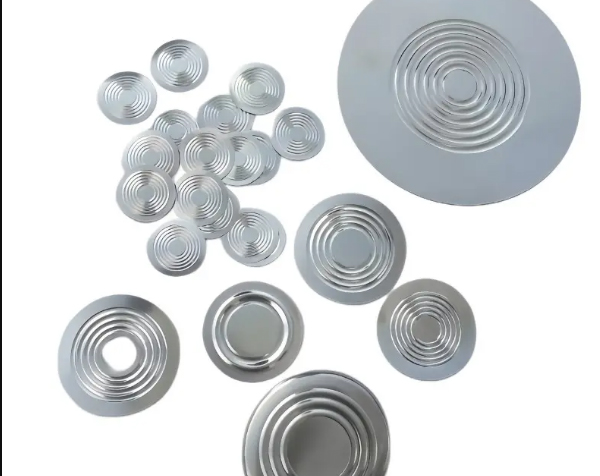

  Metal sensor diaphragm

• سنسورهای پیزومقاومتی: این سنسورها، مانند سنسورهای موجود در مدل‌های Endress+Hauser PMD55، PMD75 و Honeywell SmartLine، بر مبنای تغییر مقاومت الکتریکی در هنگام اعمال فشار عمل می‌کنند. سنسورهای پیزومقاومتی، دقت بالایی دارند و برای کاربردهای فشار بالا بسیار مناسب هستند.
• سنسورهای پیزوکریستال: سنسورهای پیزوکریستال، نظیر سنسورهای مورد استفاده در Endress+Hauser PMD75، از اثر پیزوالکتریک برای تبدیل تنش مکانیکی (فشار) به سیگنال الکتریکی استفاده می‌کنند و دقت اندازه‌گیری فوق‌العاده‌ای را ارائه می‌دهند.

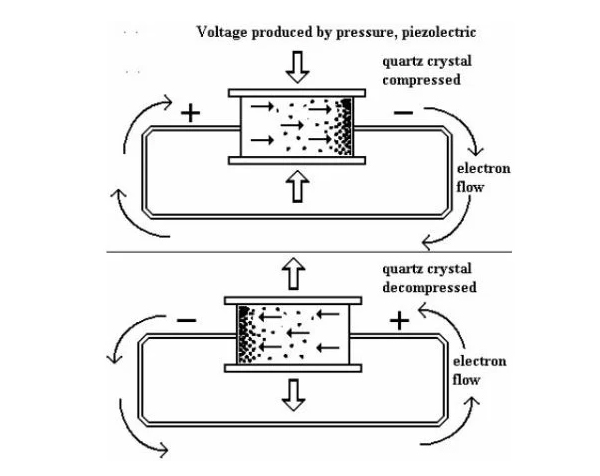

  Piezoelectric effect in sensor

4. ویژگی‌های کلیدی که در انتخاب یک ترانسمیتر اختلاف فشار باید مد نظر قرار گیرند، کدام‌اند؟

• دقت: دقت بالا، که اغلب به صورت درصدی از محدوده‌ی اندازه‌گیری بیان می‌شود، برای کنترل دقیق فرآیند از اهمیت حیاتی برخوردار است. برخی از مدل‌ها دقتی اختیاری تا 0.025% ارائه می‌دهند.
• پایداری: پایداری بلندمدت برای اطمینان از اندازه‌گیری‌های قابل اعتماد در طول زمان ضروری است. برخی ترانسمیترها پایداری تا 0.01% از محدوده‌ی بالایی (URL) در سال را تضمین می‌کنند.
• جبران دما: قابلیت جبران خودکار تغییرات دما برای تضمین دقت قرائت‌ها، علی‌رغم نوسانات دمایی محیط یا فرآیند، بسیار مهم است.
• محافظت در برابر فشار بیش از حد: محدودیت فشار بیش از حد بالا، از آسیب رسیدن به سنسور در صورت افزایش ناگهانی فشار سیستم جلوگیری می‌کند. برخی از ترانسمیترها، محافظت در برابر فشار تا 40 برابر فشار نامی را ارائه می‌دهند.
• پروتکل‌های ارتباطی: پشتیبانی از پروتکل‌های استاندارد صنعتی مانند HART، PROFIBUS PA، FOUNDATION Fieldbus و WirelessHART، به منظور یکپارچه‌سازی آسان با سیستم‌های کنترل موجود، ضروری است. همچنین، وجود بلوتوث برای پیکربندی و عیب‌یابی از راه دور می‌تواند بسیار کارآمد باشد.
• گواهی‌های ایمنی: مطابقت با استانداردهای ایمنی مانند SIL2/3، ATEX، IECEx و CSA برای اطمینان از استفاده‌ی ایمن در مکان‌های خطرناک و مستعد انفجار الزامی است.
• طراحی ماژولار: طراحی ماژولار امکان تعویض آسان قطعاتی نظیر سنسورها، الکترونیک یا نمایشگرها را فراهم می‌سازد و به این ترتیب، زمان توقف فرآیند و هزینه‌های نگهداری به طور چشمگیری کاهش می‌یابد.

5. اهمیت پروتکل‌های HART و WirelessHART چیست؟

HART (مخفف Highway Addressable Remote Transducer) یک پروتکل ارتباطی بسیار پرکاربرد در صنعت اتوماسیون است که امکان برقراری ارتباط دوطرفه دیجیتال را بر روی سیگنال آنالوگ 4-20 میلی‌آمپر فراهم می‌کند. این پروتکل امکان پیکربندی، عیب‌یابی و دسترسی به داده‌های فرآیندیِ اضافی از ترانسمیتر را به کاربر می‌دهد. WirelessHART نیز یک استاندارد ارتباط بی‌سیم برای اتوماسیون فرآیندهای صنعتی است که تبادل داده‌ها را به صورت بی‌سیم در محیط‌هایی که سیم‌کشی دشوار یا پرهزینه است، ممکن می‌سازد. ترانسمیترهای مجهز به قابلیت WirelessHART امکان عیب‌یابی و پیکربندی از راه دور را فراهم می‌کنند و زمان مورد نیاز برای نگهداری و تعمیرات را به میزان قابل توجهی کاهش می‌دهند.

6. “HistoROM” چیست و چه مزایایی دارد؟

“HistoROM” به یک مفهوم پیشرفته در مدیریت داده اشاره دارد، به ویژه ماژولی که در برخی از ترانسمیترهای Endress+Hauser (مانند مدل FMD77) تعبیه شده است. این ماژول حافظه، تمامی پارامترهای مربوط به ترانسمیتر را در خود ذخیره می‌کند و مزایای متعددی را ارائه می‌دهد، از جمله:

• راه‌اندازی سریع: فرآیند راه‌اندازی دستگاه را بسیار ساده می‌کند و امکان راه‌اندازی مجدد سریع را در صورت نیاز فراهم می‌آورد.
• عیب‌یابی آسان: دسترسی آسان و سریع به داده‌های تشخیصی را برای انجام نگهداری پیشگیرانه و عیب‌یابی مؤثر میسر می‌سازد.
• پشتیبان‌گیری داده‌ها: امکان نگهداری و یا تعویض آسان دستگاه را فراهم می‌سازد، چرا که تمامی پارامترهای پیکربندی به صورت امن در ماژول HistoROM ذخیره شده‌اند.

7. این ترانسمیترها چگونه با شرایط سخت محیطی و فرآیندی مقابله می‌کنند؟

این ترانسمیترها به گونه‌ای طراحی شده‌اند که بتوانند در شرایط سخت محیطی و فرآیندی به طور قابل اعتماد عمل کنند:

• محدوده دما: بسته به مدل و مواد سازنده‌ی سنسور، این ترانسمیترها در محدوده‌های دمایی گسترده‌ای، از -70°C تا +400°C، قابل استفاده هستند. نسخه‌های مقاوم در برابر دماهای بسیار بالا نیز برای کاربردهای خاص در دسترس هستند.
• محدوده فشار: مدل‌های متنوعی از این ترانسمیترها، محدوده‌های فشار مختلفی را پوشش می‌دهند، از خلاء (0 بار مطلق) تا چندین صد بار. علاوه بر این، محافظت در برابر فشار بیش از حد بالا (Overpressure) نیز در این دستگاه‌ها تعبیه شده است.
• محافظت در برابر نفوذ: رتبه‌بندی‌های حفاظتی مانند IP66/68 و NEMA 4x/6P تضمین می‌کنند که ترانسمیترها در برابر نفوذ گرد و غبار و آب مقاوم هستند و برای استفاده در محیط‌های بسیار خشن و سخت صنعتی مناسب می‌باشند.
• سازگاری مواد: استفاده از مواد متنوعی نظیر فولاد ضد زنگ، هستلوی، تانتالوم و مونل در ساخت این ترانسمیترها، سازگاری آن‌ها را با مواد فرآیندی مختلف و حتی خورنده تضمین می‌کند.
• عایق‌بندی: واحدهای دما بالا ممکن است به صورت ویژه عایق‌بندی شوند تا از تأثیرات دمایی محیط خارجی بر دقت اندازه‌گیری جلوگیری شود.

8. ملاحظات مهم در نصب ترانسمیتر اختلاف فشار کدام‌اند؟

• مکان نصب: دستگاه باید در مکانی نصب شود که دسترسی به آن برای انجام عملیات بهره‌برداری و نگهداری به آسانی امکان‌پذیر باشد.
• جهت‌گیری: ترانسمیتر می‌تواند در هر جهتی نصب شود؛ اما جهت‌گیری دستگاه ممکن است بر نقطه‌ی صفر اندازه‌گیری تأثیر بگذارد و نیاز به تنظیم نقطه‌ی صفر (Zero Adjustment) را ایجاد کند.
• موقعیت ماژول سنسور: در سناریوی اندازه‌گیری سطح مایع، سنسور فشار بالا (HP) باید در سمت پایین و سنسور فشار پایین (LP) باید در سمت بالای مخزن نصب شود.
• محافظت در برابر رطوبت: باید از نفوذ رطوبت به داخل محفظه الکترونیکی دستگاه جلوگیری شود.
• جداکننده‌ها (Isolators/Diaphragm Seals): هنگام اندازه‌گیری فشار مایعاتی که حاوی ذرات جامد معلق هستند، استفاده از جداکننده‌ها برای محافظت از سنسور در برابر گرفتگی یا آسیب ضروری است.
• عایق‌بندی حرارتی: برای نسخه‌های دما بالا، باید دستورالعمل‌های مربوط به ارتفاع و مواد عایق‌بندی مشخص شده توسط سازنده به دقت رعایت شوند تا از صحت قرائت دما اطمینان حاصل گردد.
• کالیبراسیون: این دستگاه‌ها نیازمند کالیبراسیون دوره‌ای هستند. کالیبراسیون می‌تواند با استفاده از فشارهای مرجع دقیق و یا از طریق پیکربندی دستی انجام شود.
