در صنایعی که اندازه‌گیری دقیق مواد مایع و جامد در مخازن، سیلوها و ظروف اهمیت بالایی دارد، انتخاب روش مناسب اندازه‌گیری از اهمیت ویژه‌ای برخوردار است. از جمله رایج‌ترین و قابل‌اعتمادترین روش‌ها برای اندازه‌گیری سطح در محیط‌های مختلف، سنسورهای راداری و اولتراسونیک هستند. هرکدام از این فناوری‌ها دارای مزایا و معایب خاص خود هستند و انتخاب گزینه مناسب به عوامل مختلفی مانند نوع ماده مورد اندازه‌گیری، اندازه و طراحی مخزن و شرایط محیطی بستگی دارد.
این مقاله به بررسی تفاوت‌های بین سنسورهای راداری و اولتراسونیک، توضیح اصول هر فناوری و ارائه راهنمایی برای انتخاب مناسب‌ترین روش برای کاربردهای خاص می‌پردازد.
درک فناوری‌های اندازه‌گیری سطح راداری و اولتراسونیک

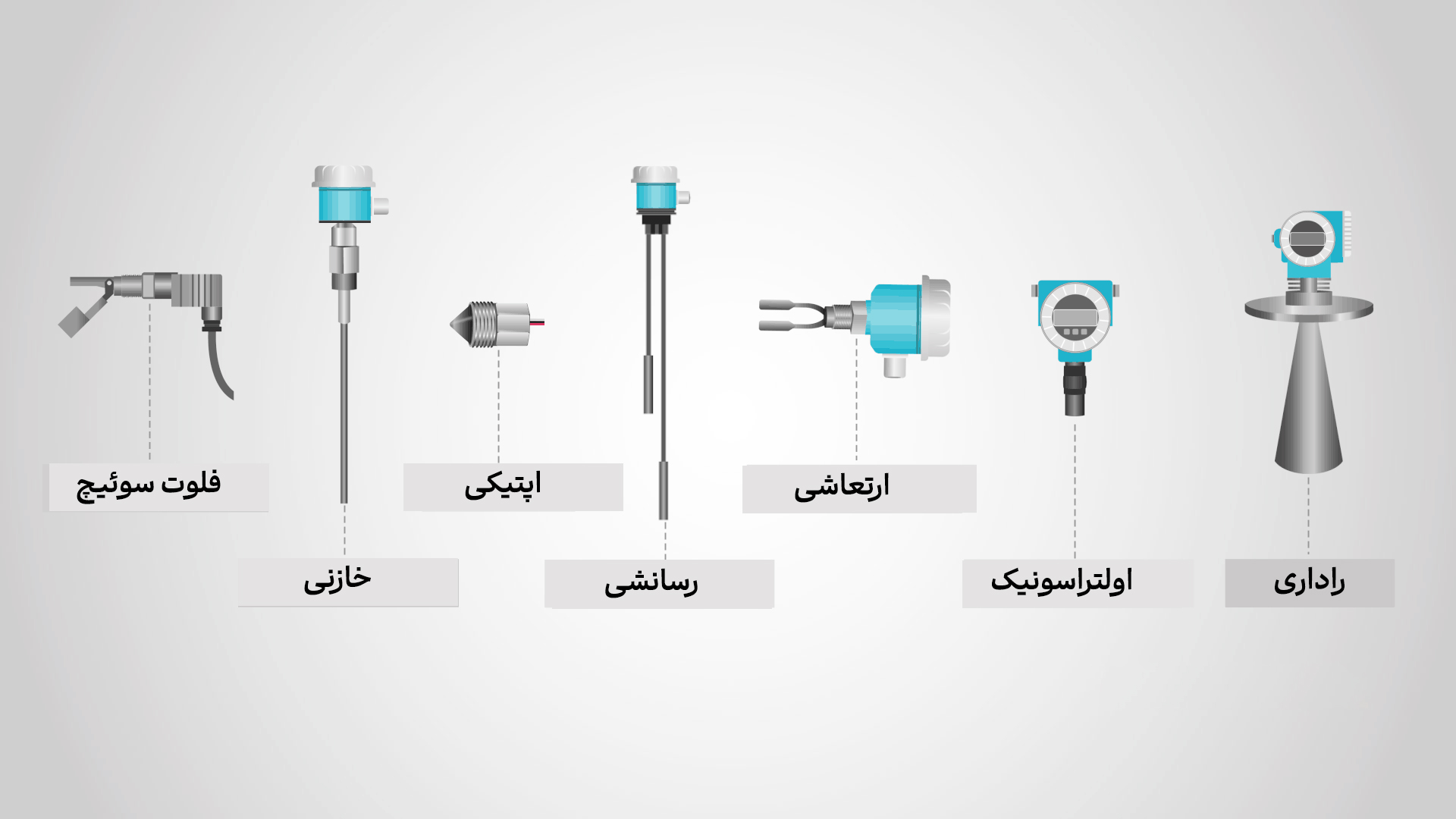

روش‌های اندازه‌گیری سطح معمولاً به دو دسته کلی تقسیم می‌شوند: اندازه‌گیری مداوم و اندازه‌گیری نقطه‌ای. هر دو سنسور راداری و اولتراسونیک به عنوان روش‌های مداوم شناخته می‌شوند، زیرا اندازه‌گیری لحظه‌ای و مداوم سطح ماده در مخزن یا ظرف را فراهم می‌کنند. با این حال، فناوری‌های اساسی پشت هرکدام متفاوت است؛ سنسورهای راداری بر اساس امواج الکترومغناطیسی کار می‌کنند، در حالی که سنسورهای اولتراسونیک از امواج صوتی استفاده می‌کنند.
اندازه‌گیری سطح راداری

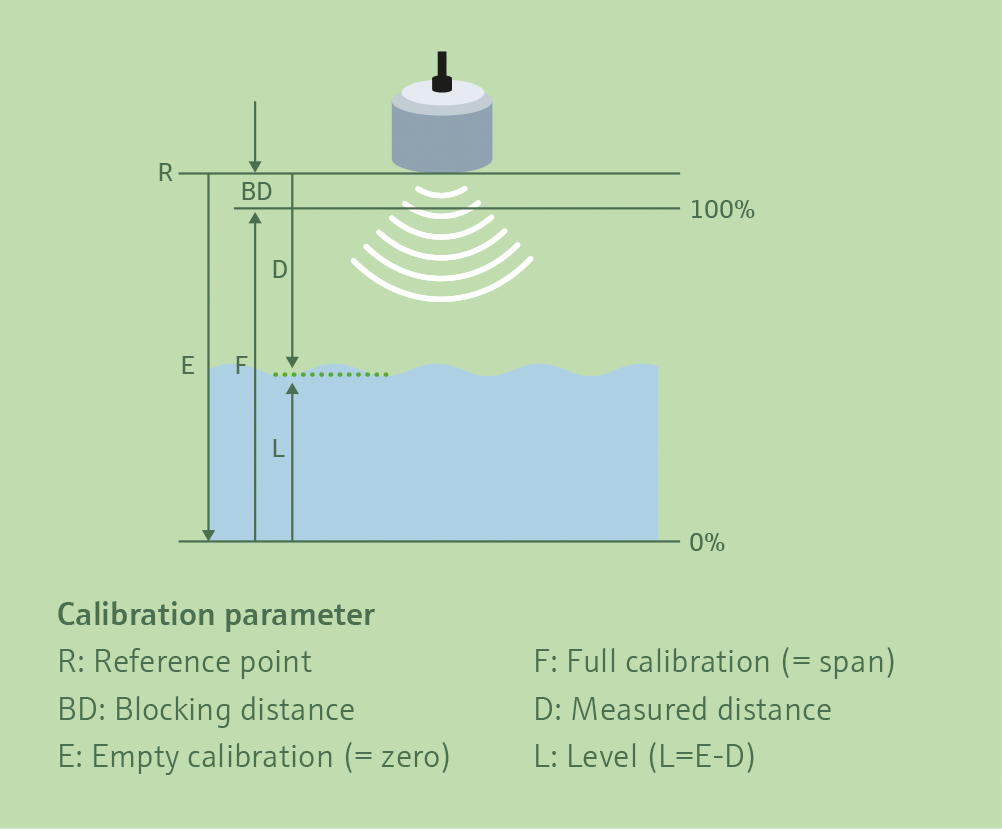

سنسورهای راداری با ارسال امواج الکترومغناطیسی با فرکانس بالا (معمولاً در محدوده گیگاهرتز) عمل می‌کنند که از طریق هوا عبور کرده و پس از برخورد با سطح ماده، به سمت سنسور بازمی‌گردند. زمان رفت و برگشت این امواج اندازه‌گیری می‌شود و سیستم با استفاده از اصل زمان پرواز (TOF) فاصله تا سطح ماده را محاسبه می‌کند. این فرآیند، اندازه‌گیری دقیقی از سطح ماده ارائه می‌دهد، بدون توجه به خواص فیزیکی آن (مایع یا جامد).
سنسورهای راداری برای کاربردهایی که در آن شرایط سخت مانند تغییرات دما، نوسانات فشار یا وجود کف یا گرد و غبار وجود دارد، بسیار مناسب هستند. این فناوری قادر به اندازه‌گیری سطح طیف گسترده‌ای از مواد، از جمله آب، روغن، مواد شیمیایی، پودرها و حتی جامداتی مانند زغال سنگ یا دانه‌ها است. سیگنال‌های راداری تحت تأثیر شرایط محیطی قرار نمی‌گیرند و این امر باعث می‌شود اندازه‌گیری سطح راداری در محیط‌های صنعتی چالش‌برانگیز بسیار قابل‌اعتماد باشد.
سنسورهای راداری معمولاً در فرکانس‌های 6 گیگاهرتز (باند C)، 10 گیگاهرتز (باند X) و 27-40 گیگاهرتز (باند Ka) عمل می‌کنند. هر محدوده فرکانسی مزایای خاص خود را در مورد زاویه پرتو، نفوذ سیگنال و دقت اندازه‌گیری ارائه می‌دهد. به عنوان مثال، سنسورهای راداری 80 گیگاهرتزی به دلیل زاویه پرتو باریک خود که تداخل با اجسام اطراف را به حداقل می‌رساند و اندازه‌گیری دقیق‌تری ارائه می‌دهد، به طور فزاینده‌ای محبوب شده‌اند.
اندازه‌گیری سطح اولتراسونیک

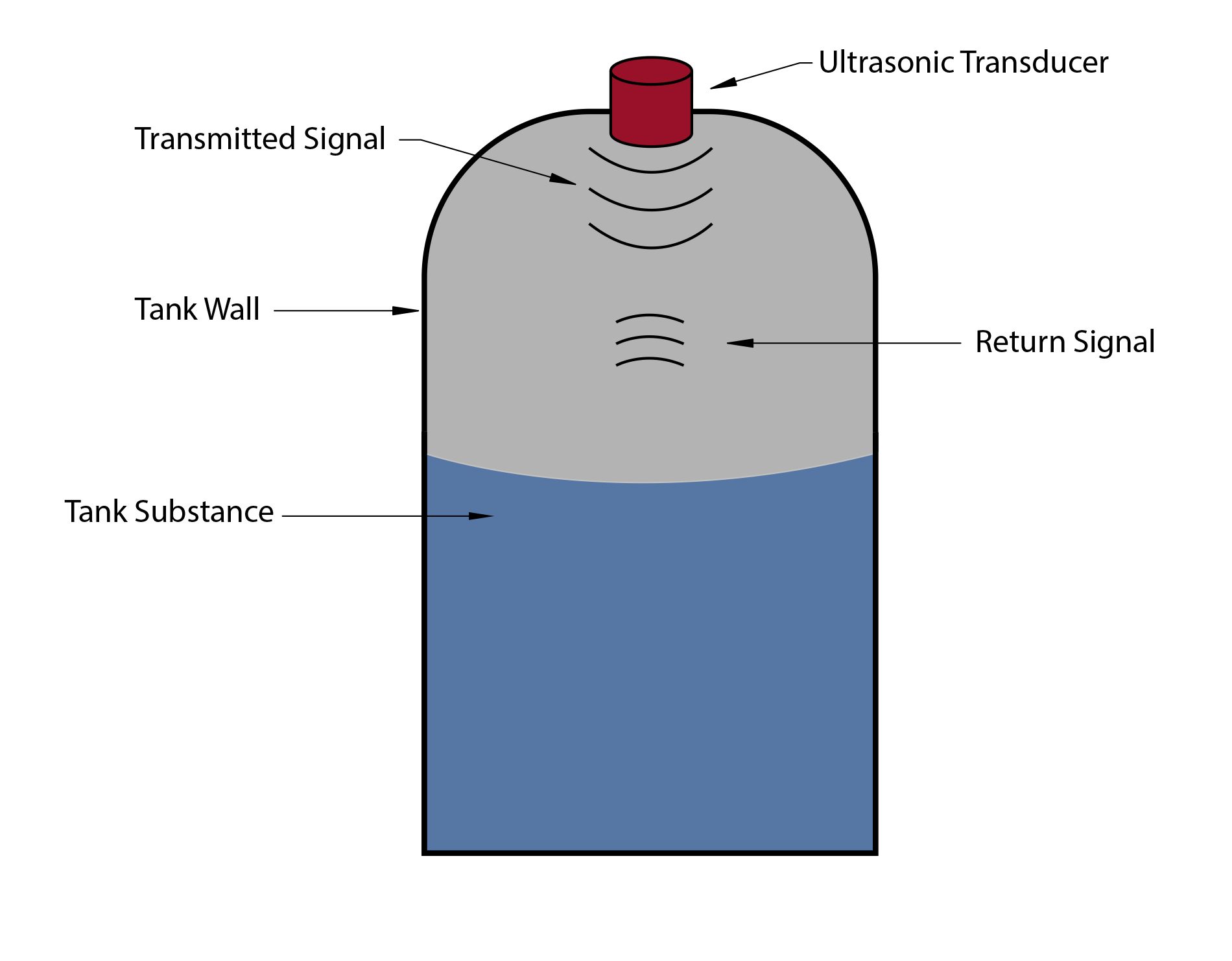

اندازه‌گیری سطح اولتراسونیک از امواج صوتی برای تعیین سطح مواد در مخازن یا سیلوها استفاده می‌کند. سنسور امواج اولتراسونیک را ارسال می‌کند که از طریق هوا حرکت کرده و توسط سطح ماده بازتاب می‌شوند. زمان رفت و برگشت این امواج ثبت شده و سطح ماده بر اساس اصل زمان پرواز (TOF) محاسبه می‌شود.
سنسورهای اولتراسونیک معمولاً ارزان‌تر از سنسورهای راداری هستند و اغلب برای کاربردهای کمتر پیچیده، به‌ویژه در مخازن کوچک که شرایط محیطی پایدار است، استفاده می‌شوند. با این حال، این سنسورها به تغییرات دما، نوسانات فشار و وجود گرد و غبار یا کف حساس هستند که می‌تواند نتایج اندازه‌گیری را مختل کند. علاوه بر این، امواج اولتراسونیک ممکن است در مواجهه با موادی که کف یا بخار زیادی تولید می‌کنند، دچار اختلال شوند و قرائت‌های نادرستی ارائه دهند.
تفاوت‌های کلیدی بین سنسورهای راداری و اولتراسونیک
در حالی که هر دو سنسور راداری و اولتراسونیک قابلیت‌های اندازه‌گیری مداوم را ارائه می‌دهند، تفاوت‌های کلیدی بین این دو فناوری وجود دارد:
1. حساسیت به شرایط محیطی
سنسورهای راداری کمتر تحت تأثیر عواملی مانند دما، فشار و رطوبت قرار می‌گیرند. این سنسورها می‌توانند سطح مواد را حتی در مناطق با دمای بالا، شرایط خلا یا مخازن حاوی کف یا گرد و غبار اندازه‌گیری کنند. در مقابل، سنسورهای اولتراسونیک به این عوامل حساس‌تر هستند و ممکن است در محیط‌هایی با تغییرات دمایی یا شرایط محیطی متغیر، قرائت‌های غیرقابل‌اعتمادی ارائه دهند.
2. برد اندازه‌گیری و دقت
سنسورهای راداری توانایی اندازه‌گیری فواصل کوتاه و بلند با دقت بالا را دارند. این سنسورها به‌ویژه در مخازن بزرگ، محیط‌های پر فشار و کاربردهایی که شامل جامدات یا موادی هستند که کف تولید می‌کنند، مؤثر هستند. سنسورهای اولتراسونیک، در حالی که برای مخازن کوچک و مایعات به‌طور کلی دقیق هستند، ممکن است در فواصل طولانی یا موادی که کف یا بخار تولید می‌کنند، دچار مشکل شوند.
3. سازگاری با مواد مختلف
سنسورهای راداری همه‌کاره هستند و می‌توانند سطح طیف گسترده‌ای از مواد از جمله مایعات، جامدات و پودرها را اندازه‌گیری کنند. این سنسورها در محیط‌های چالش‌برانگیز که ممکن است مواد از نظر چگالی، شکل یا ترکیب متفاوت باشند، مؤثر هستند. در مقابل، سنسورهای اولتراسونیک با سطوح صاف و پایدار عملکرد بهتری دارند و در حضور کف یا مواد با اشکال نامنظم کمتر قابل‌اعتماد هستند.
4. زاویه پرتو و تداخل
سنسورهای راداری معمولاً دارای زاویه پرتو باریک هستند که امکان اندازه‌گیری دقیق در فضاهای محدود را فراهم می‌کند و خطر تداخل با اجسام اطراف را کاهش می‌دهد. این ویژگی آن‌ها را برای استفاده در مخازن با اشکال نامنظم یا موانع ایده‌آل می‌کند. سنسورهای اولتراسونیک معمولاً زاویه پرتو وسیع‌تری دارند که می‌تواند منجر به بازتاب‌های ناخواسته و تداخل در مخازن با هندسه‌های پیچیده یا مواد تولیدکننده کف شود.
5. هزینه و نگهداری
سنسورهای راداری معمولاً گران‌تر از سنسورهای اولتراسونیک هستند، چه از نظر هزینه نصب اولیه و چه نگهداری مداوم. با این حال، آن‌ها قابلیت اطمینان و دقت بیشتری ارائه می‌دهند، به‌ویژه در محیط‌های صنعتی چالش‌برانگیز. سنسورهای اولتراسونیک مقرون‌به‌صرفه‌تر و نصب آن‌ها ساده‌تر است، که آن‌ها را برای مخازن کوچک یا کاربردهای کمتر پیچیده به گزینه‌ای محبوب تبدیل می‌کند.
انتخاب فناوری مناسب برای اندازه‌گیری سطح
برای انتخاب فناوری مناسب اندازه‌گیری سطح برای کاربرد خاص خود، باید چندین عامل را در نظر بگیرید:
- خواص مواد: نوع ماده‌ای که اندازه‌گیری می‌شود را در نظر بگیرید. سنسورهای راداری برای مایعات و جامدات، از جمله موادی با چگالی‌های مختلف مانند روغن‌ها، مواد شیمیایی و پودرها مناسب هستند. سنسورهای اولتراسونیک ممکن است برای کاربردهای ساده‌تر و مایعات با سطوح پایدار بهتر باشند.
- شرایط محیطی: عواملی مانند نوسانات دما، تغییرات فشار، کف، گرد و غبار یا بخار که ممکن است بر دقت اندازه‌گیری تأثیر بگذارد، ارزیابی کنید. سنسورهای راداری کمتر به این شرایط حساس هستند و برای استفاده در محیط‌های پر فشار، پر دما یا چالش‌برانگیز ایده‌آل هستند.
- اندازه و شکل مخزن: برای مخازن بزرگ یا ظروف با هندسه‌های پیچیده، سنسورهای راداری با زاویه پرتو باریک اندازه‌گیری دقیق‌تری ارائه می‌دهند و تداخل با اجسام اطراف را به حداقل می‌رسانند. سنسورهای اولتراسونیک ممکن است برای مخازن کوچک‌تر یا با شکل نسبتاً ساده مناسب‌تر باشند.
- بودجه و نگهداری: سنسورهای راداری گران‌تر از سنسورهای اولتراسونیک هستند، اما قابلیت اطمینان بلندمدت بیشتری دارند و برای کاربردهایی که به اندازه‌گیری دقیق و مطمئن نیاز دارند ایده‌آل هستند. سنسورهای اولتراسونیک ممکن است گزینه‌ای مقرون‌به‌صرفه‌تر برای کاربردهای کمتر پیچیده یا مخازن کوچک باشند.
- قابلیت اطمینان بلندمدت: سنسورهای راداری طول عمر بیشتری دارند (معمولاً بین 5 تا 10 سال) و نیاز به نگهداری کمتری دارند. سنسورهای اولتراسونیک ممکن است برای حفظ دقت به کالیبراسیون و نگهداری مکرر نیاز داشته باشند.
نتیجه‌گیری
هر دو فناوری اندازه‌گیری سطح راداری و اولتراسونیک مزایای منحصربه‌فردی را برای کاربردهای صنعتی مختلف ارائه می‌دهند. سنسورهای راداری بسیار همه‌کاره، دقیق و قابل‌اعتماد هستند و برای طیف گسترده‌ای از مواد و محیط‌ها مناسب هستند. این سنسورها در شرایط پر فشار، پر دما یا چالش‌برانگیز که سنسورهای اولتراسونیک ممکن است عملکرد ضعیفی داشته باشند، برتری دارند. از سوی دیگر، سنسورهای اولتراسونیک مقرون‌به‌صرفه‌تر و نصب آن‌ها ساده‌تر است، که آن‌ها را به گزینه‌ای محبوب برای مخازن کوچک‌تر یا کاربردهای کمتر پیچیده تبدیل می‌کند.
با در نظر گرفتن عواملی مانند ماده مورد اندازه‌گیری، شرایط محیطی و اندازه و شکل مخزن، می‌توانید تصمیمی آگاهانه بگیرید و فناوری اندازه‌گیری سطحی را انتخاب کنید که بهترین نیازهای شما را برآورده می‌کند.
